Description
|

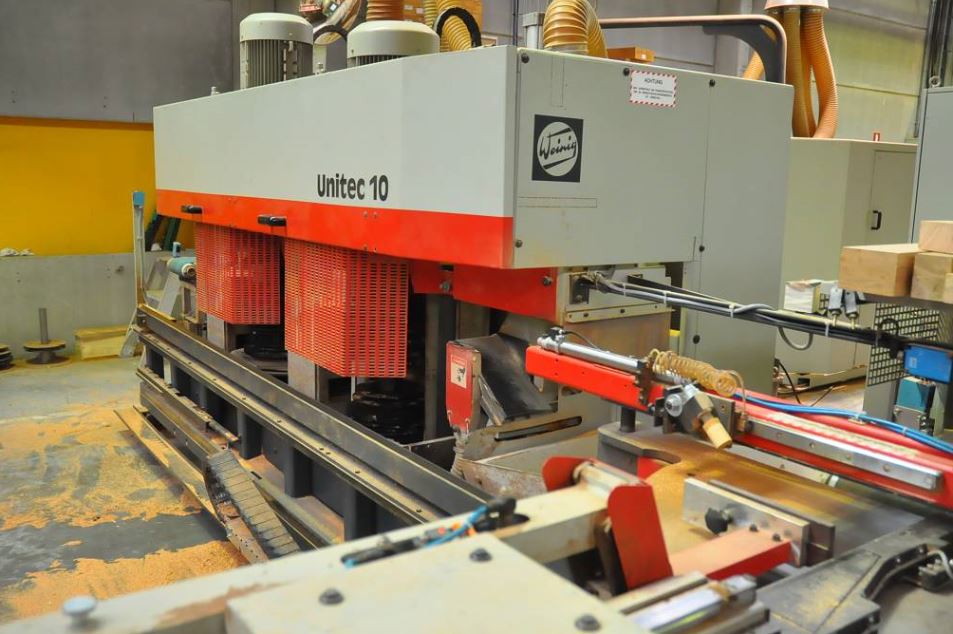

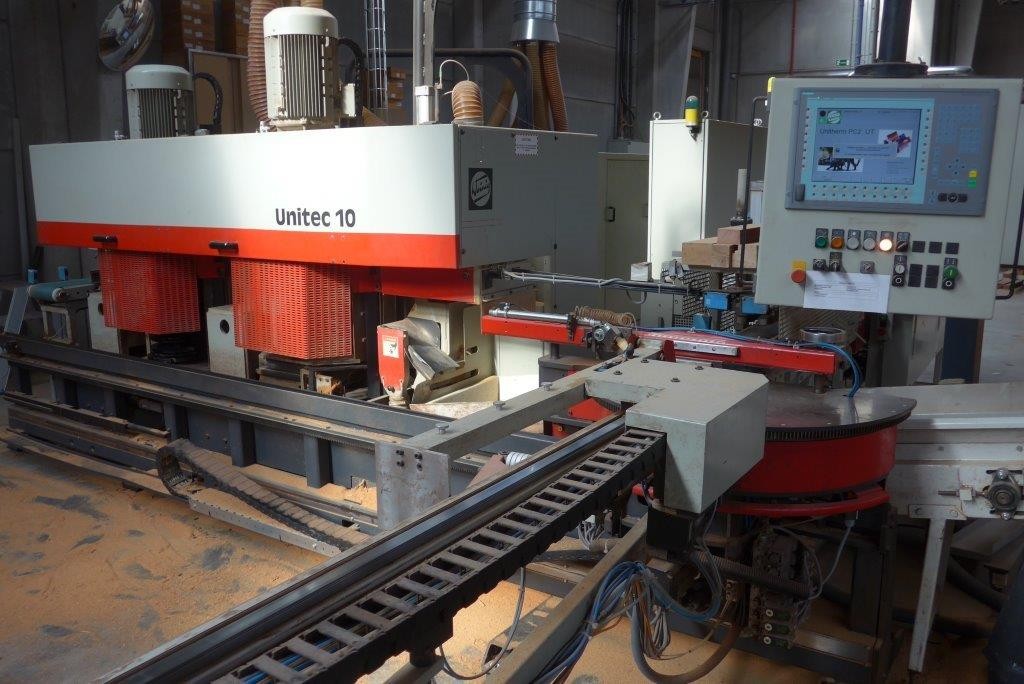

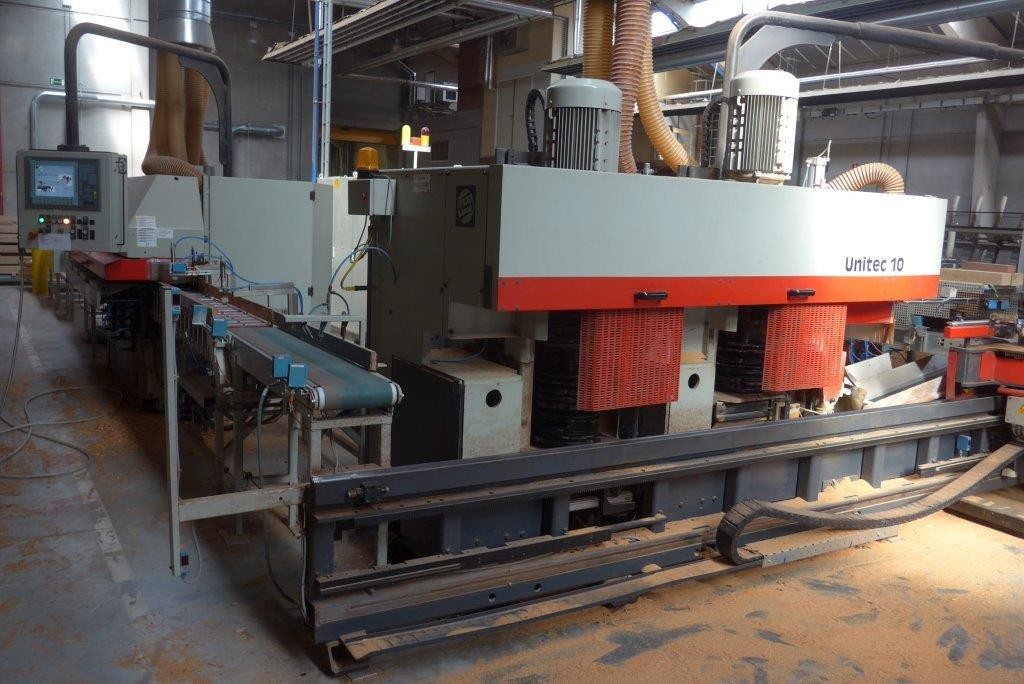

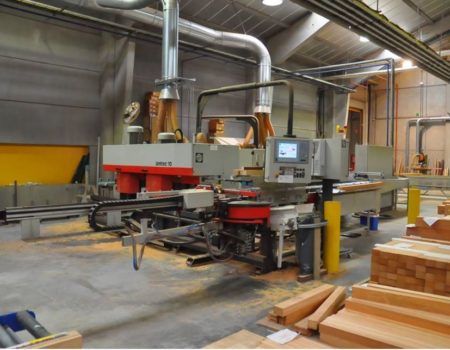

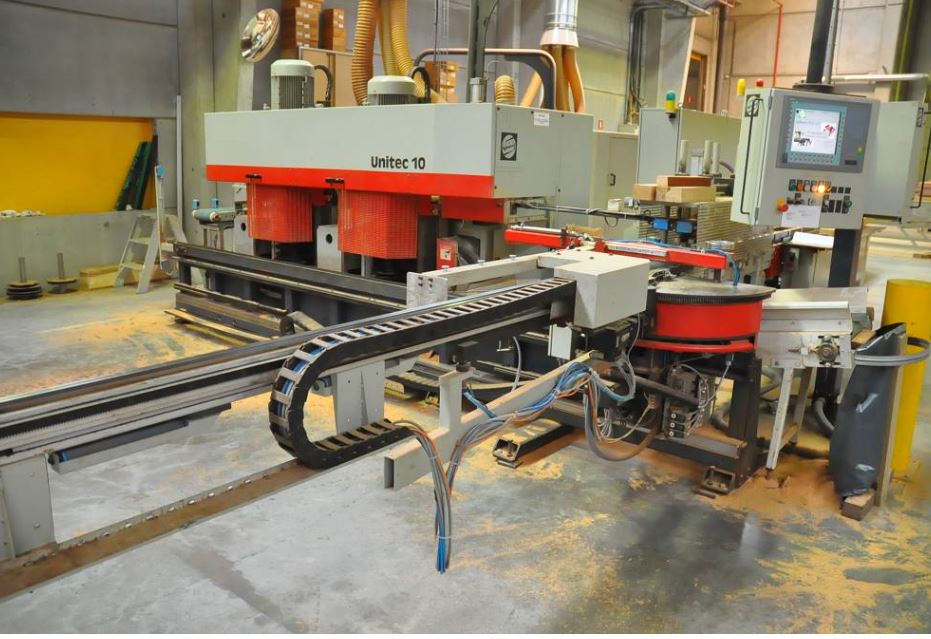

WEINIG UNITEC 10 |
Zapf- und Schlitzautomat |
|
Technische Daten: |
|
|
Arbeitsbreiten bei |
|
|
Schwenkwinkel 75 ° Schwenkwinkel 70 ° Schwenkwinkel 60 ° Schwenkwinkel 90 ° |
max. 82 mm max. 120 mm max. 240 mm max. 350 mm |
|
Arbeitslängen min bei |
|
|
schwenken 75 ° schwenken 70 ° schwenken 60 ° schwenken 90 ° |
min. 840 mm min. 530 mm min. 400 mm min. 220 mm (+ Endenbearbeitung) |
|
Arbeitshöhe |
35-100 mm |
|
Werkstücklängen max Schwenkwinkel |
2600/3600 mm |
|
Tischvorschub |
Schlitztisch mit motorischer Tischbewegung |
|
Vorschubgeschwindigkeit |
3-30 m/min |
|
Vorschubmotor |
0,30 kW |
|
Bearbeitungsaggtegate: |
|
|
Ablängsäge |
|
|
Motorstärke Spindeldrehzahl Spindeldurchmesser Werkzeugdurchmesser Grundstellung unter Tisch Vertikalhub Verstellung axial |
3 kW 2800 Upm 40 mm 400 mm 5 mm 150 mm elektronisch positioniert |
|
Rundungsfräser an Ablängsäge |
für Kantenrundung von oben |
|
Ablängsäge radial getaktet |
Für Kantenrundung von oben |
|

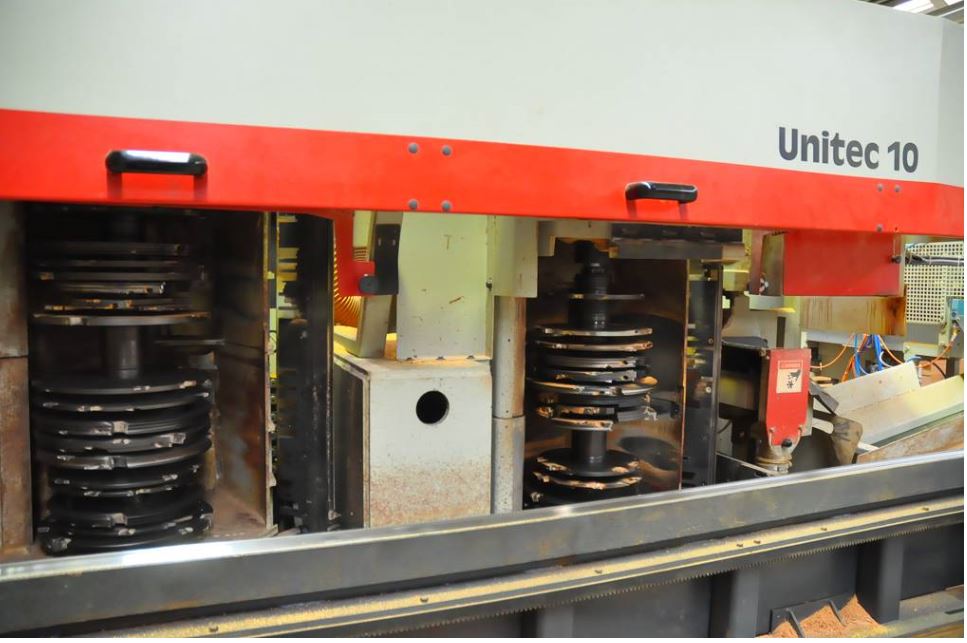

Zapf-und Schlitzspindel |
|
|
Motorstärke Spindeldrehzahl Spindeldurchmesser Werkzeugspannlänge Werkzeugdurchmesser Verstellung axial Grundstellung unter Tisch Axialverstellung |
15 kW 2800 Upm 50 mm 640 mm, zur Aufnahme von 8 Werkzeugen 320 mm 560 mm 5-10 mm hydraulisch |
|
Zapf-und Schlitzspindel |
|
|
Motorstärke Spindeldrehzahl Spindeldurchmesser Werkzeugspannlänge Werkzeugdurchmesser Verstellung axial Grundstellung unter Tisch Axialverstellung |
15 kW 3000 Upm 50 mm 640 mm, zur Aufnahme von 8 Werkzeugen 320 mm 560 mm 5-10 mm hydraulisch |
|
Maschinenbedinung |

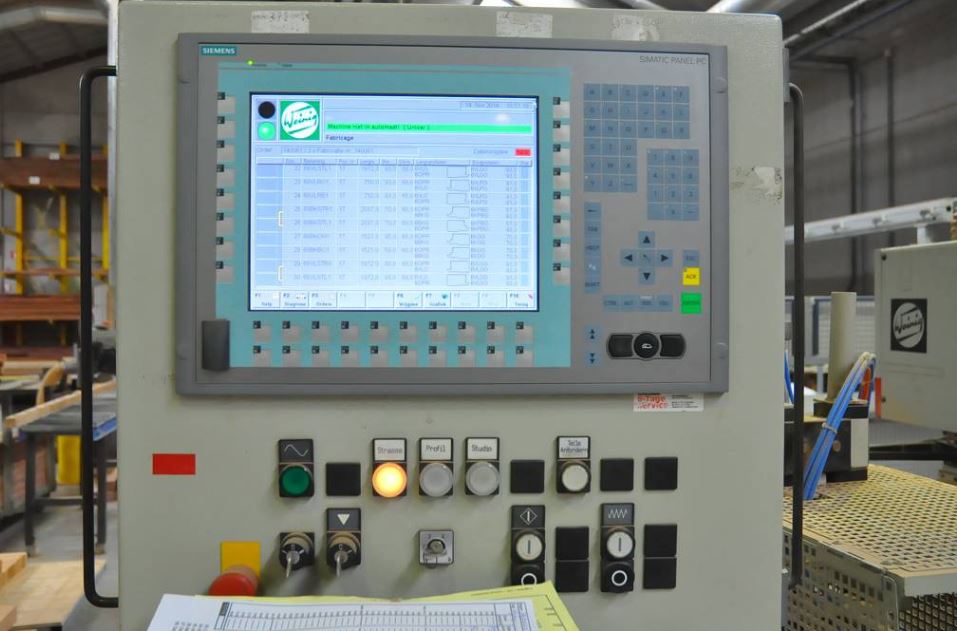

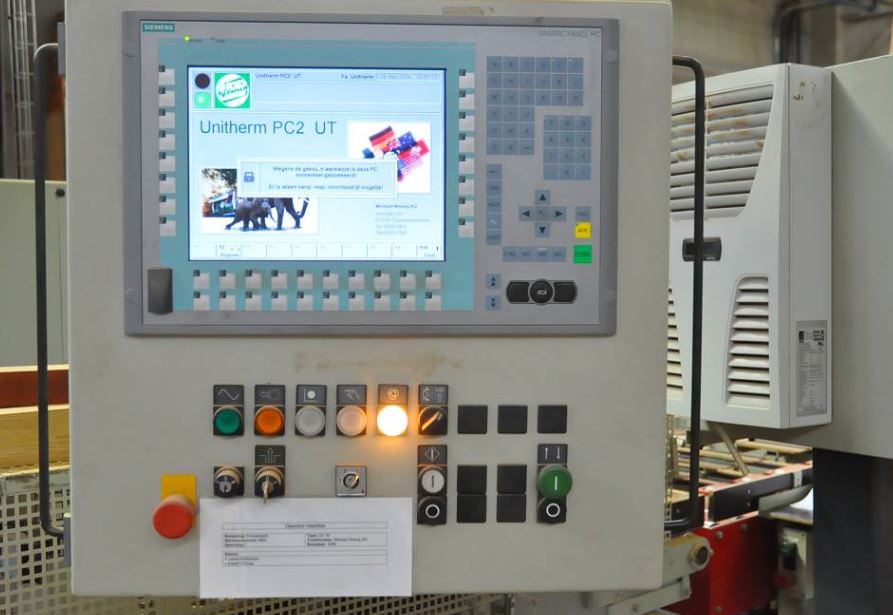

Bedienterminal BT 20 |
|

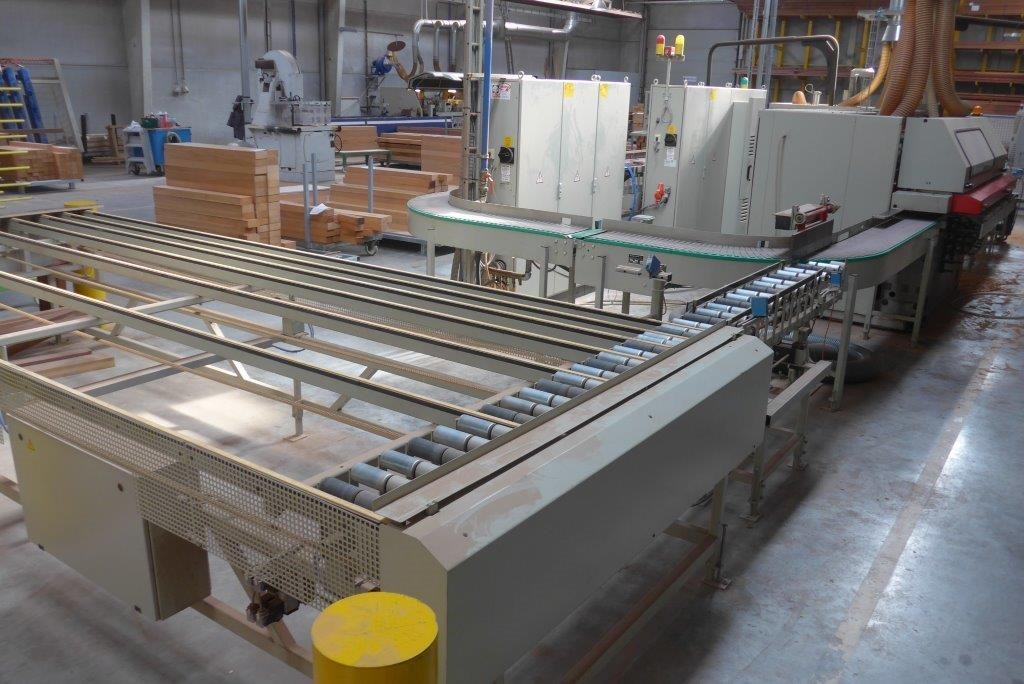

Inkl. Mechanisierung |
Längstransportband, Übergaberollbahn |
|

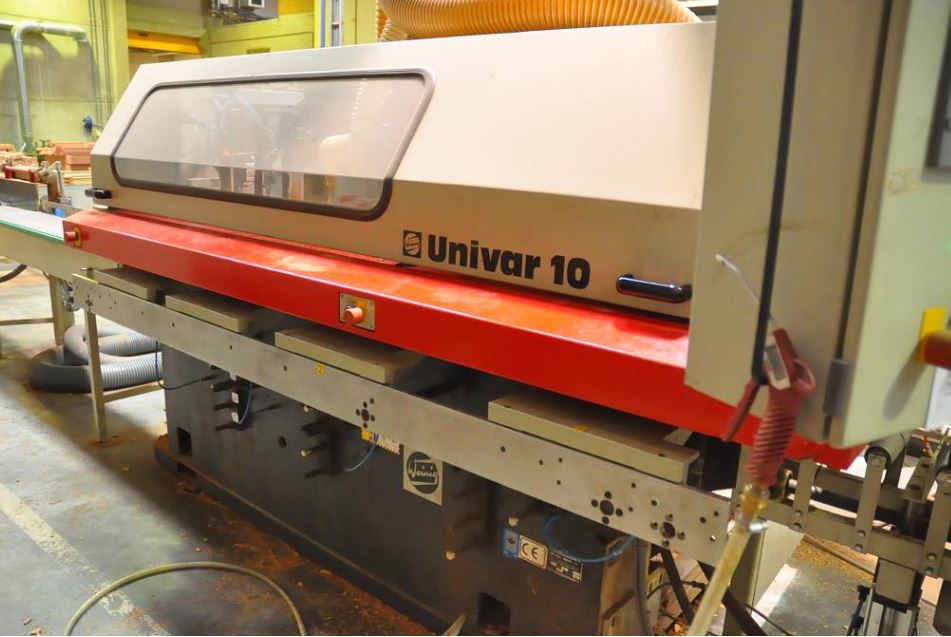

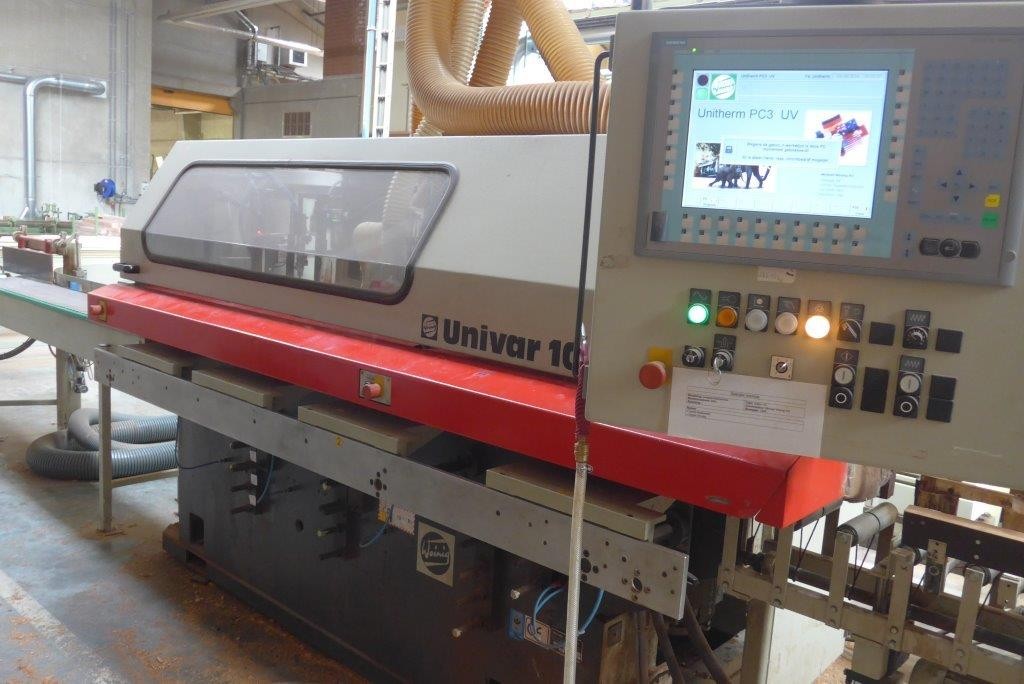

WEINIG UNIVAR 10 |
Umfälz und Profilierautomat |
|
Technische Daten: |
|
|
Arbeitsbreite min/max |
40-170 mm |
|
Arbeitshöhe min/max |
50-100 mm |
|
Arbeitslänge min/max |
300-3000 mm |
|
Vorschub |
Durchgehend, kettenloser Gummiwalzen |
|
Vorschubgeschwindigkeit |
4-18 m/min , stufenlos |
|
Vorschubmotor |
2,2 kW |
|
Bearbeitungsaggtegate: |
|
|

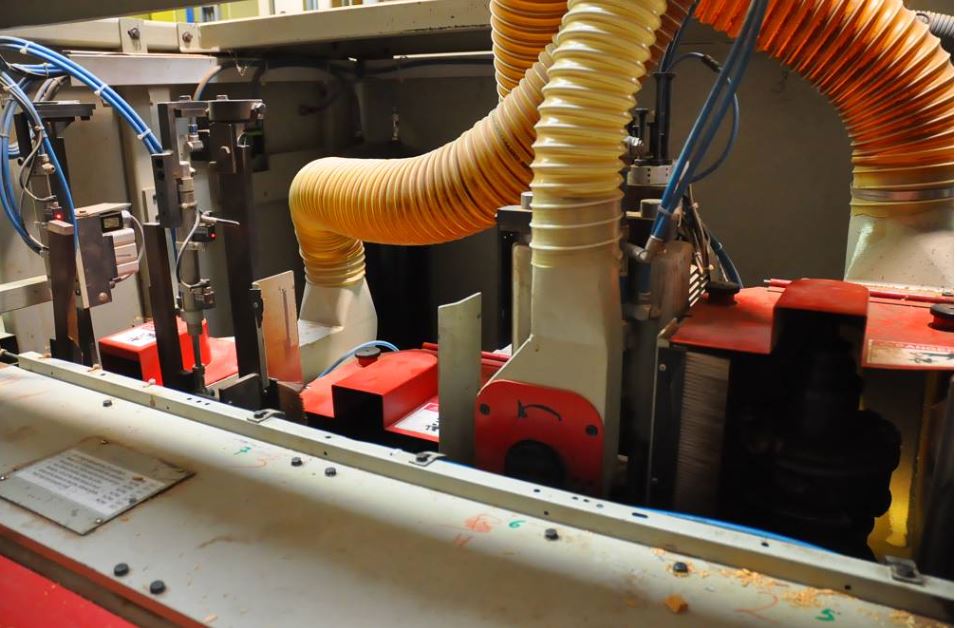

1.Profilierspindel |
|
|
Motorstärke Spindeldurchmesser Spindeldrehzahl Werkzeugspannlänge Werkzeugdurchmesser Verstellweg axial/radial Axialverstellung |
11 kW 50 mm 6000 Upm 320 mm , zur Aufnahme von 4 Werkzeuge 232 mm 240/80 mm hydraulisch |
|
2. Profilierspindel |
|
|
Motorstärke Spindeldurchmesser Spindeldrehzahl Werkzeugspannlänge Werkzeugdurchmesser Verstellweg axial/radial Axialverstellung |
11 kW 50 mm 6000 Upm 320 mm , zur Aufnahme von 4 Werkzeuge 232 mm 240/80 mm hydraulisch |
|
Grundstellung aller Spindel |
0-10 mm unter Tisch |
|
Zusätzliche Längsprofilierspindel |
|
|
Motorstärke Spindeldurchmesser Werkzeugspannlänge |
11 kW 50 mm 320 mm, zur Aufnahme von 4 Werkzeuge |
|
Profilfräsaggregat horizontal oben |
vor der letzten Profilierspindel radial u. axial getaktet auf 2 Positionen |
|
Motorstärke Spindeldurchmesser Spindeldrehzahl Werkzeugspannlänge Werkzeugflugkreis Verstellweg axial Verstellweg radial |
3 kW 40 mm 5850 Upm 40 mm 130 mm 52 mm 125 mm |
|
Profilfräsaggregat vertikal rechts |
am Maschinenende, radial getaktet auf 2 Positionen axial getaktet auf 3Positionen |
|
Motorstärke Spindeldurchmesser Spindeldrehzahl Werkzeugspannlänge Werkzeugflugkreis Verstellweg axial Verstellweg radial |
3 kW 40 mm 5850 Upm 160 mm 210 mm 90 mm 100 mm |
|
2 axial getaktete Vorschubwalzen |
Gegenüber allen Profilierspindeln zur Fertigung von schmalen, kurzen Teilen z.B. glasteilende, Sprossen |
|
Automat. getaktete Führungsleiste |
im Anschlag zur Sprossenfertigung |
|
Sprossenstützleiste von oben |
Im Bereich von Profilfräsaggregat vertikal rechts am Maschinenende |
|
Sprossenstützleiste von oben |
Zusätzlich für 14 mm Glasfalz |
|
Betriebsspannung |
400/415 Volt, 50/60 Herz |
|
Maschinenbedienung |
Bedinterminal BT 20 |
|

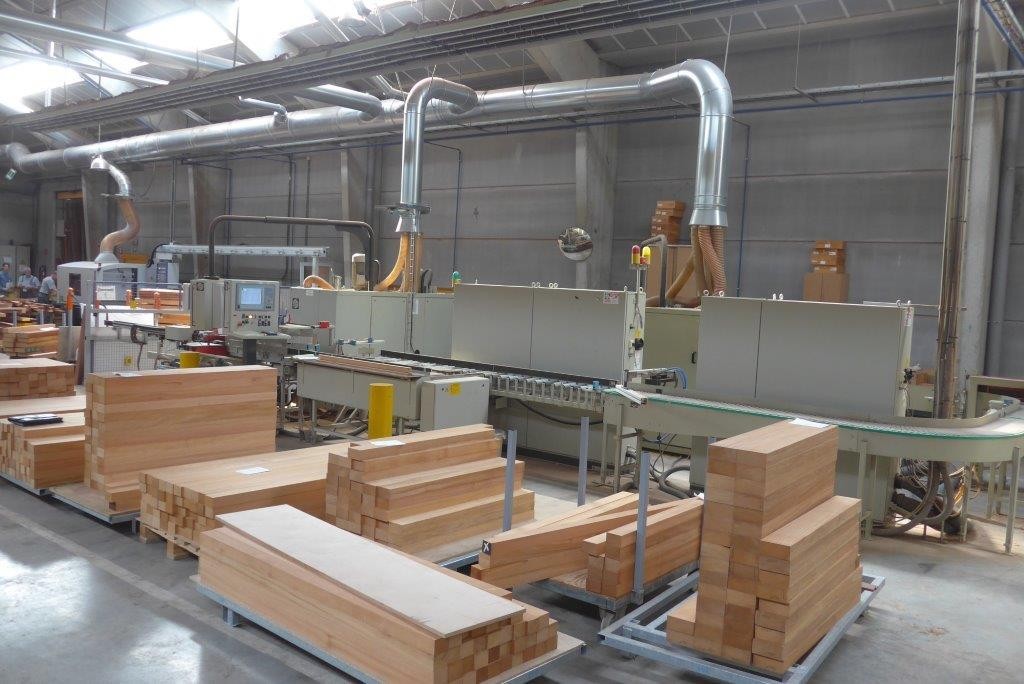

Inkl. Mechanisierung |

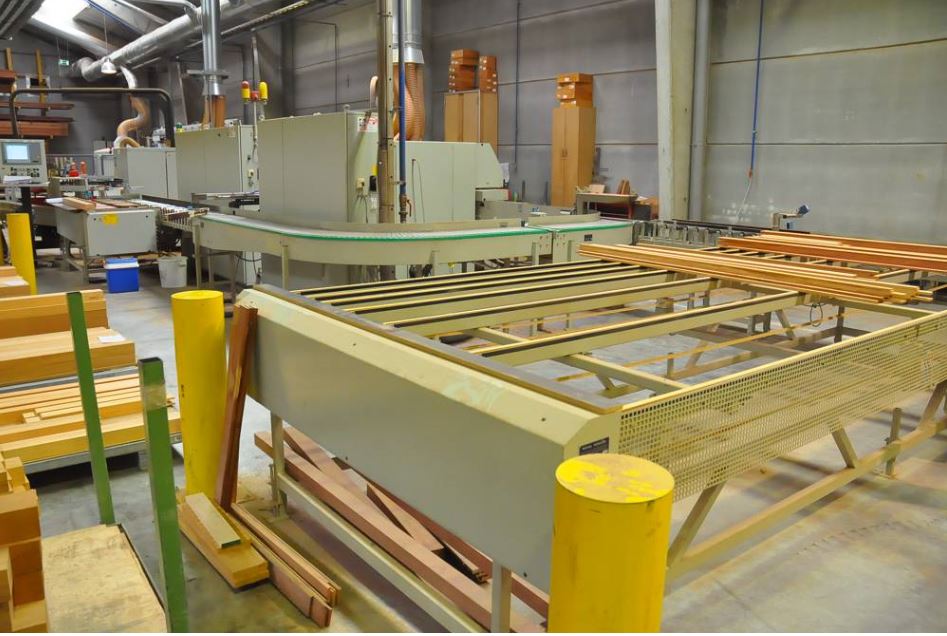

Automatische Wendesystem, Lamellenförderer, Transportbändern, Rollengang |
|
Platzbedarf |
17600×13900 mm |
|
Standort |
Lager D-32683 Barntrup |
(Änderungen und Irrtümer in den technischen Daten sowie Zwischenverkauf vorbehalten)
