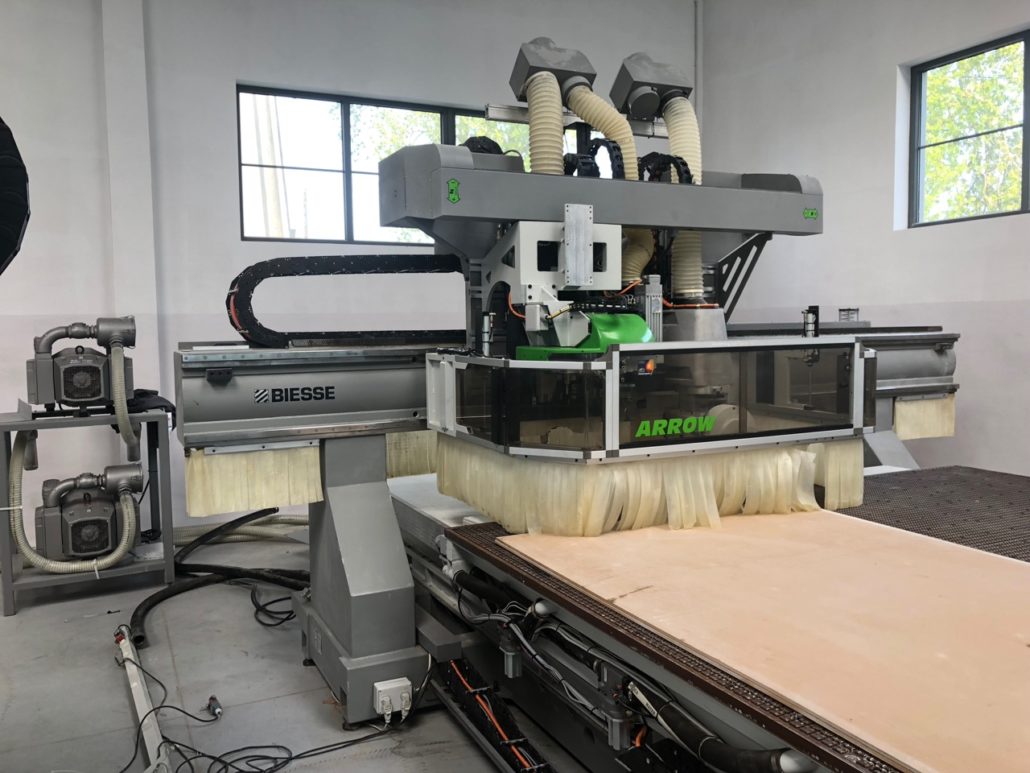

Beschreibung
|

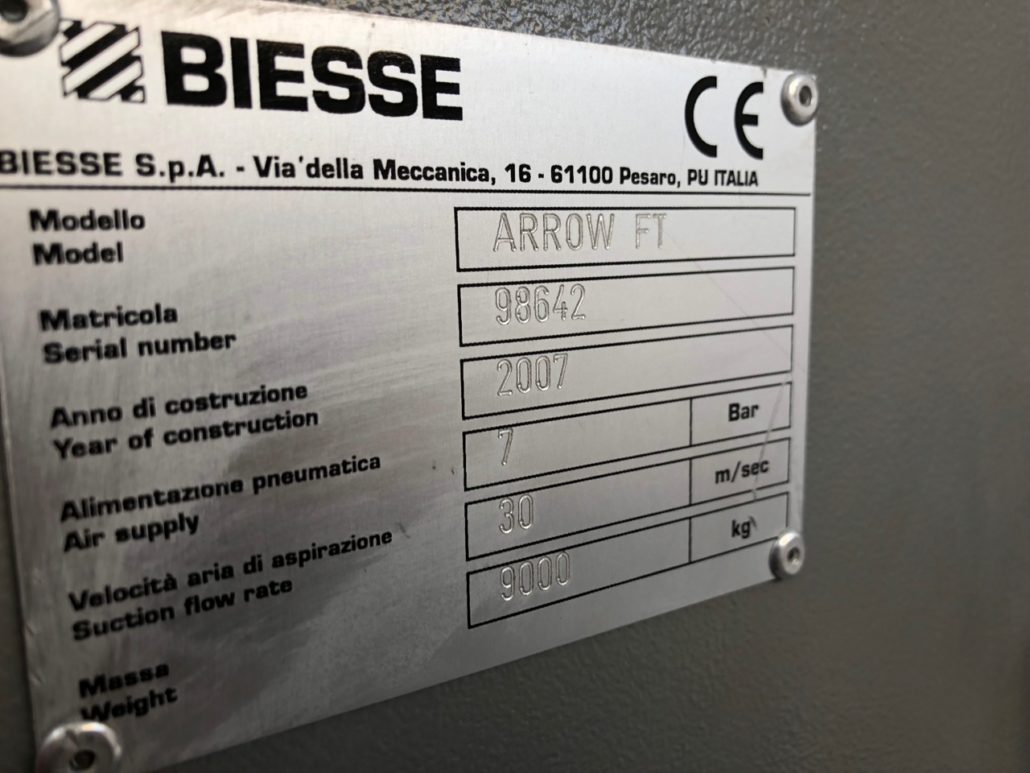

Maschinen-Nr. |
98642 |
|
Verfahrweg der Achsen: |
|
|
X-Achse Y-Achse W-Achse Z-Achse C-Achse |
4300 mm (169“), 80 m/min 4000 mm (157“), 60 m/min 4000 mm (157“), 60 m/min 300 mm (11,8“), 25 m/min 360° |
|
Werkstückdurchlasshöhe |
300 mm (11,8“) |
|
2 Raster – Arbeitstische |
je. 1600 x 3100 mm (63″x 126″). Gesamt-Arbeitsfeld bei Synchronbetrieb beider Tische 3220 x 3100 mm (126″ x 122″) |
|
Elektrospindel HSD |
17 kW flüssigkeitsgekühlt, max 24.000 Upm mit C-Achse. 2 Blasvorrichtungen für die Kühlung der Werkzeuge, Spänebeseitigung und Reinigung der Stücke. |
|

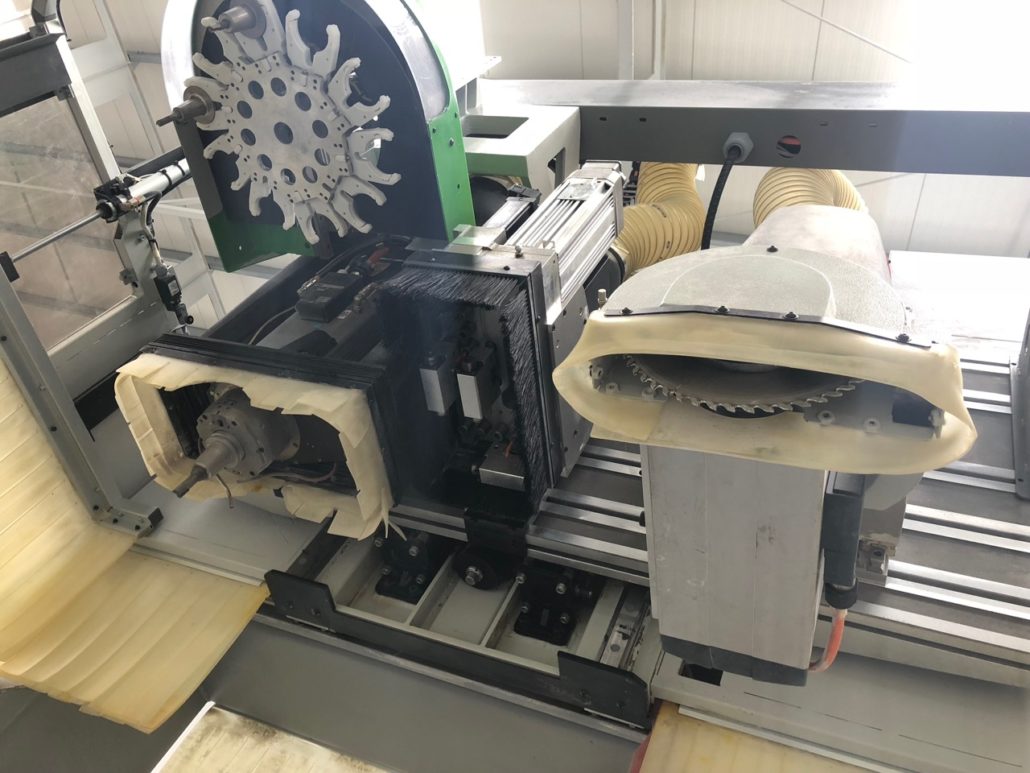

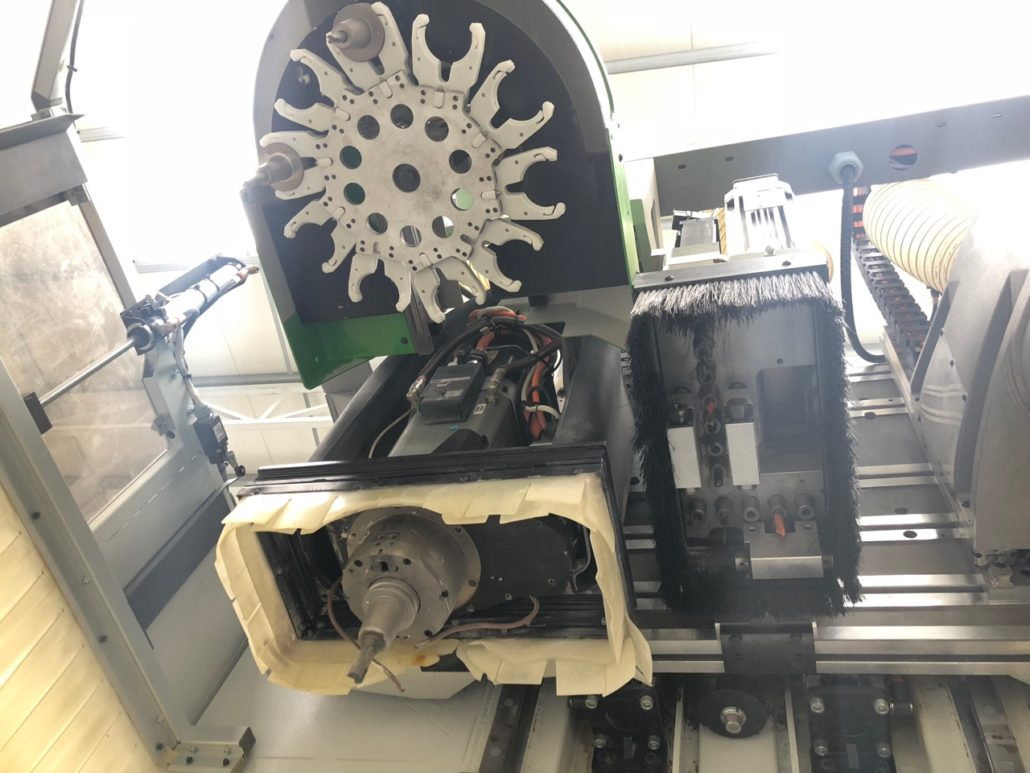

Werkzeugmagazin mit 10 Plätzen |
Revolvermagazin mit 10 Positionen für die Aufnahme von 10 Werkzeugen mit 105 mm Durchmesser oder 5 Werkzeugen D = 160 und 5 Werkzeugen D = 50 mm. |
|
Bohreinheit BH19 |
13 vertikalen Spindeln, 32mm Teilung, in T-Form angeordnet sind, 5 in X-Richtung und 8 in Y-Richtung, 3 Gruppen für gegenüberliegende horizontale Bohrungen, davon 1 in X-Richtung und 2 in Y-Richtung mit insgesamt 6 horizontalen Spindeln. |
|

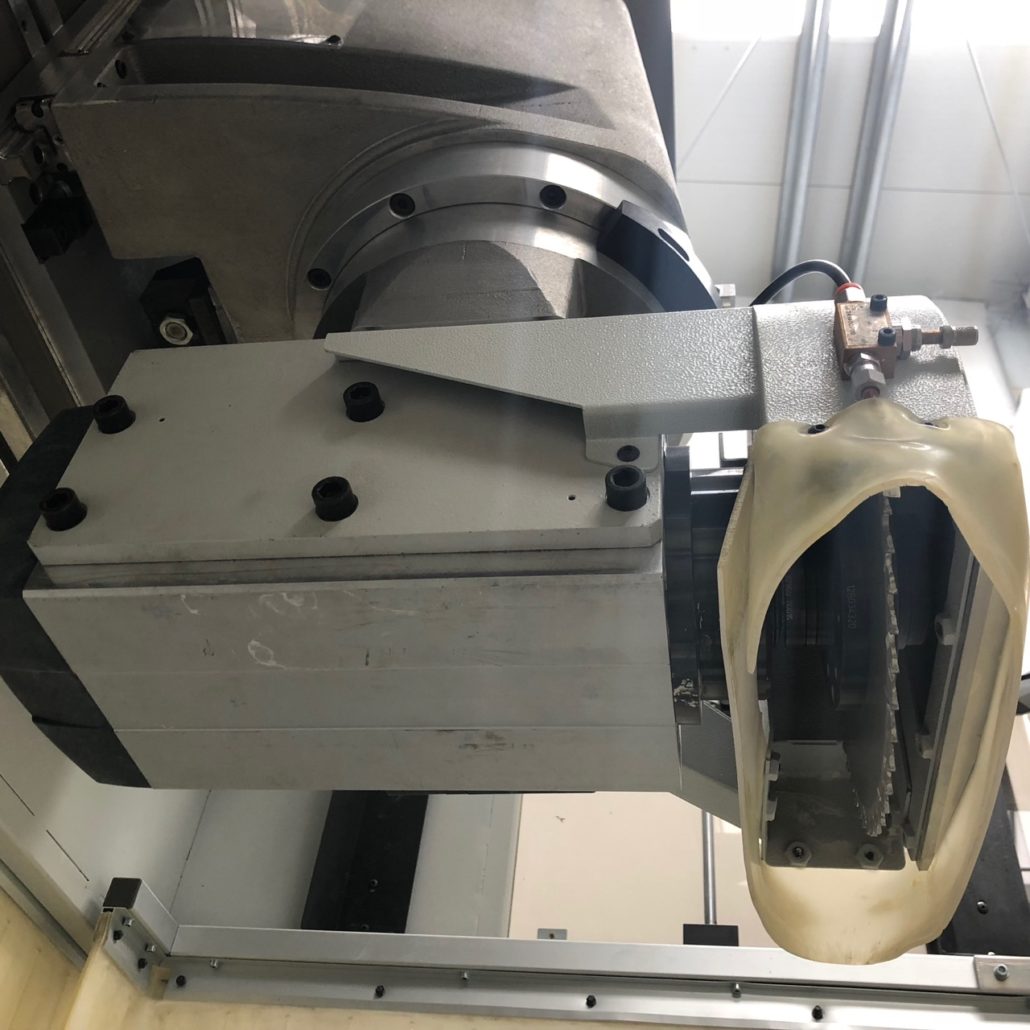

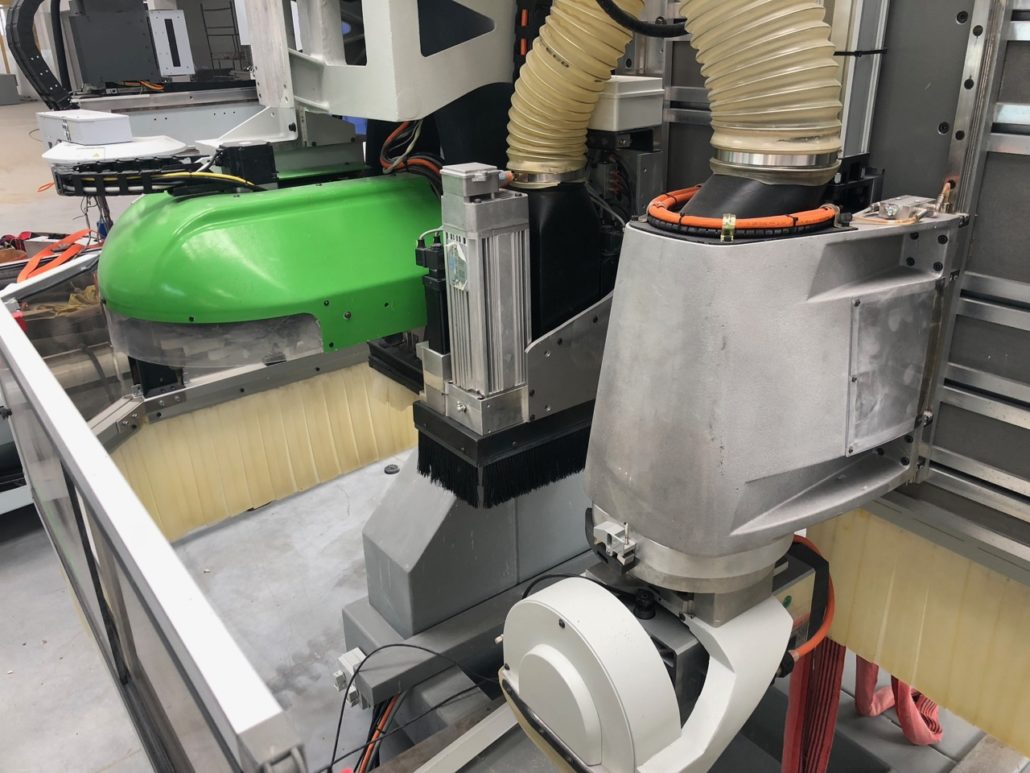

Sägeaggregat 360° mit horizontalem Motor |
Leistung: 8.1 Kw bei 7.000 U/Min., 360°Drehung. Sägeblätter bis zu 200 mm Durchmesser und 47.5 mm Stärke. |
|

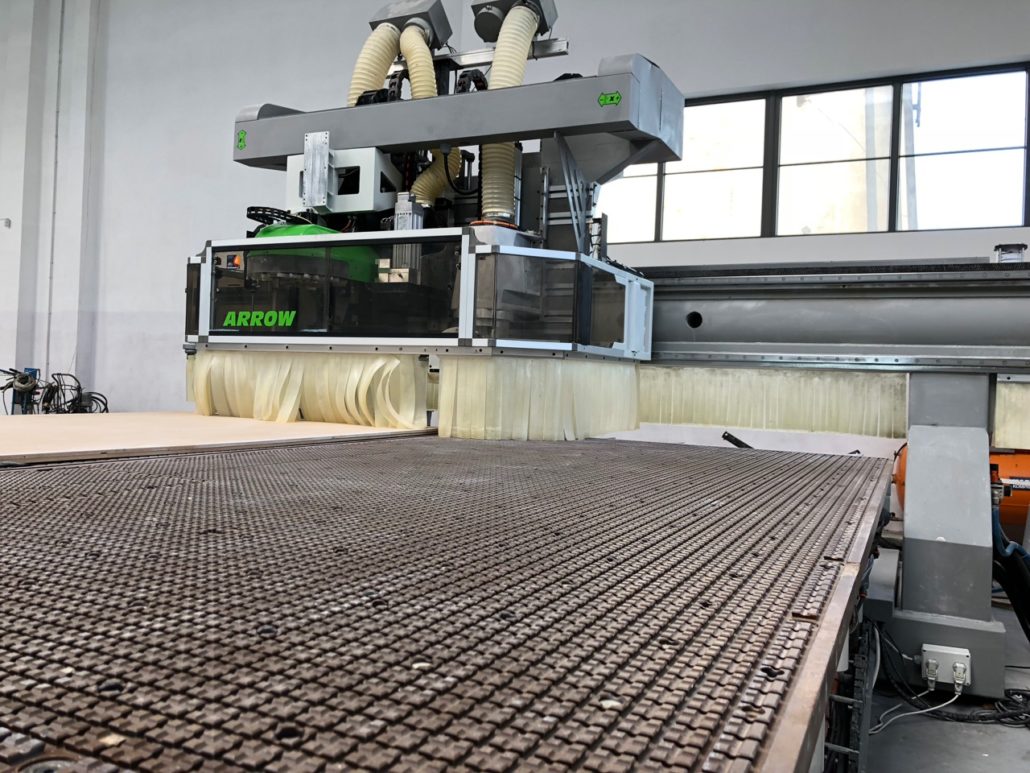

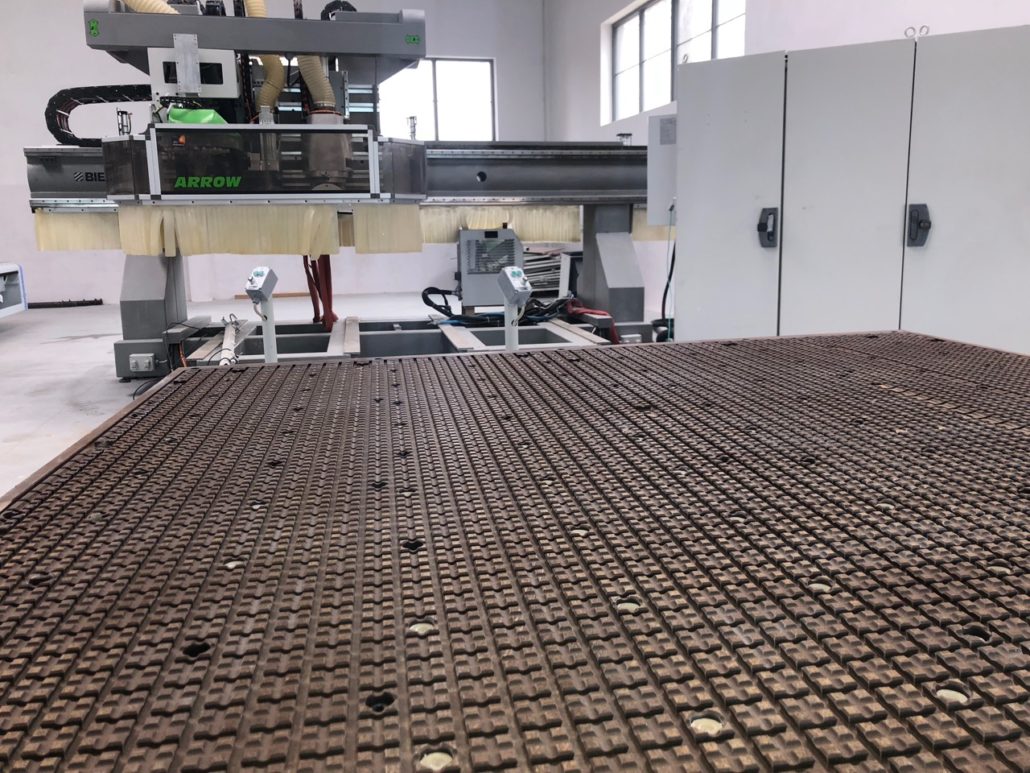

Rastertisch |
Die beiden 30 mm – Raster – Arbeitstische, zum schnellen Einsetzen von Dichtungsschnur oder Standart-Vakuummoduln, aus Phenolschichtmaterial sind mit einem Vakuum-Spannsystem ausgestattet. Auf der gesamten Fläche sind Vakuumdurchlässe im 150mm-Raster mit Schnellverschlüssen integriert. 18 absenkbare Anschläge (9 je Tisch) in „L-Form angeordnet, um 2 Referenzpunkte je Tisch im Achsabstand von 780 mm zu kreieren. M8-Gewindeeinsätzen zur Befestigung von Spannschablonen oder Spannvorrichtungen. Tasten für Start, Stop, Not-Aus, Vakuum Ein/Aus und Manometer des Unterdruckes. 1 pneumatischer CNC-gesteuerter Ausgang für jeden Arbeitstisch. |
|

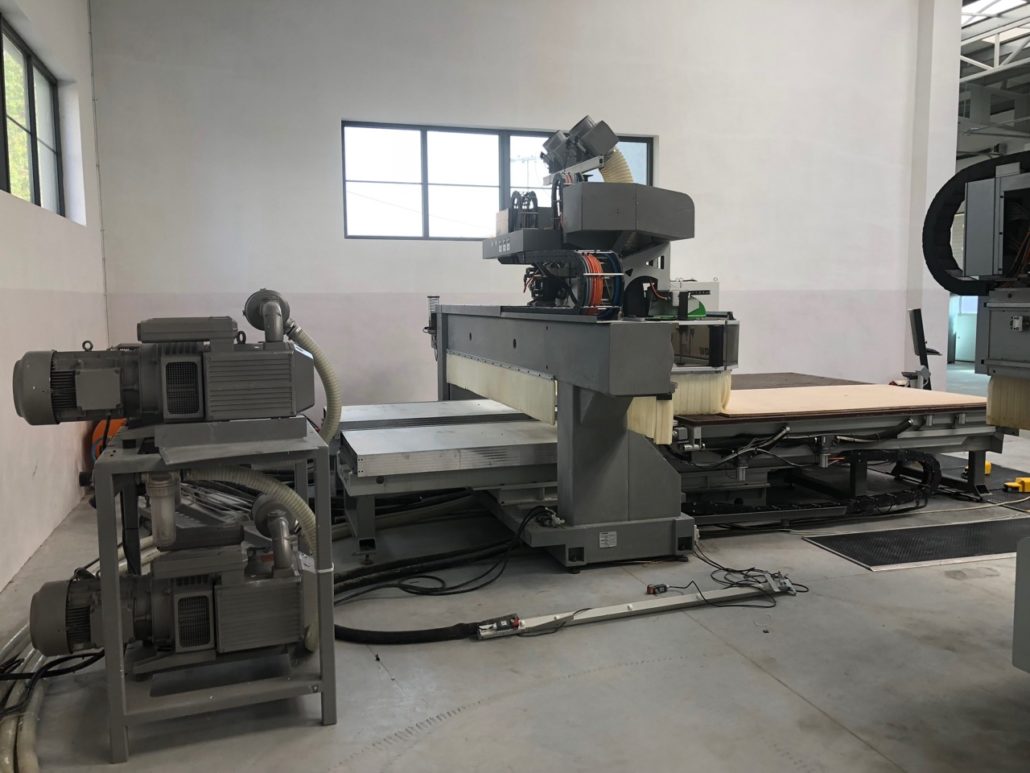

Vakuumsystem |
2 Vakuumpumpen je. 250 m3/h. 2 im Maschinenbett integrierte Vakuum-Vorratstanks. 2 Vakuumbereiche für jeden Arbeitstisch. Freigabe durch Wahlschalter oder Fußpedal. |
|

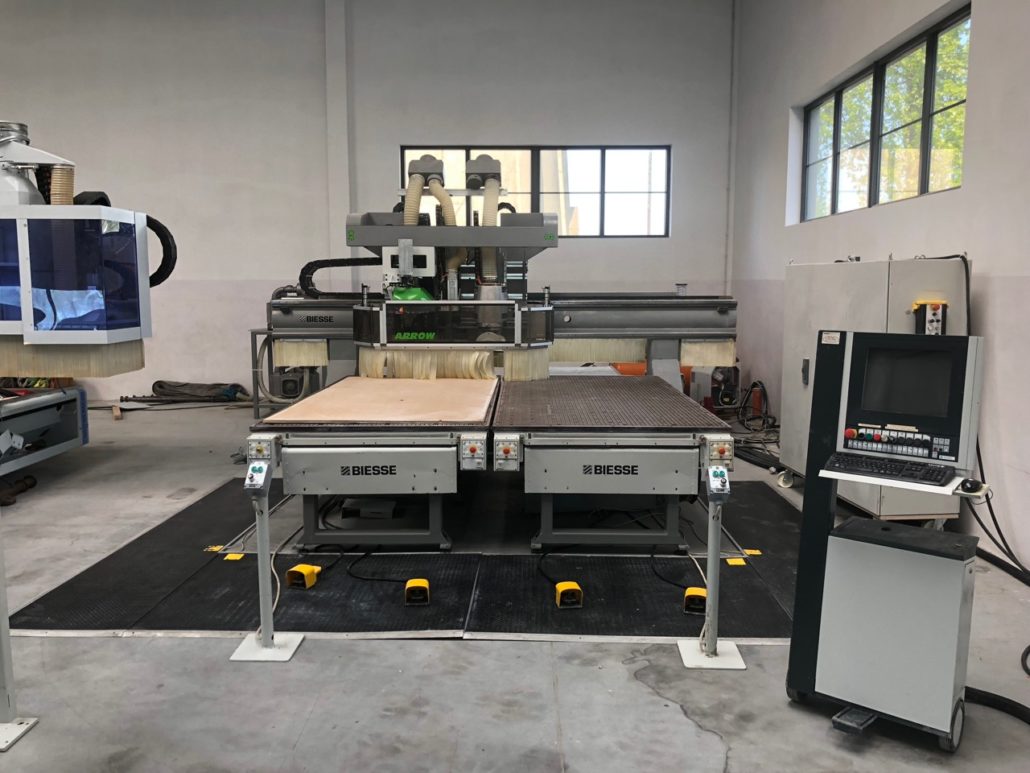

Mobiles Bedienpult |
mit PC und integriertem 15“ LCD Monitor, Tastatur und Maus. Betriebssystem Windows XP mit eigener Erweiterung zur Prozessverwaltung in Echtzeit, Hardware: Hard Disk 80GB, Pentium Dual Core Prozessor, 2,0 GB RAM |
|
CNC Steuerung, Software |
Software Biesse WRT, Softwarepaket HOPS, CAD Funktion, grafische Bediener-Schnittstelle mit Fenstern NC1000. 3D – Simulator mit Kollisionsprüfung am Maschinenarbeitsplatz |
|
Handterminal |
zur Fernsteuerung der Achsen |
|
Teleservicepaket |
über Internet |
|

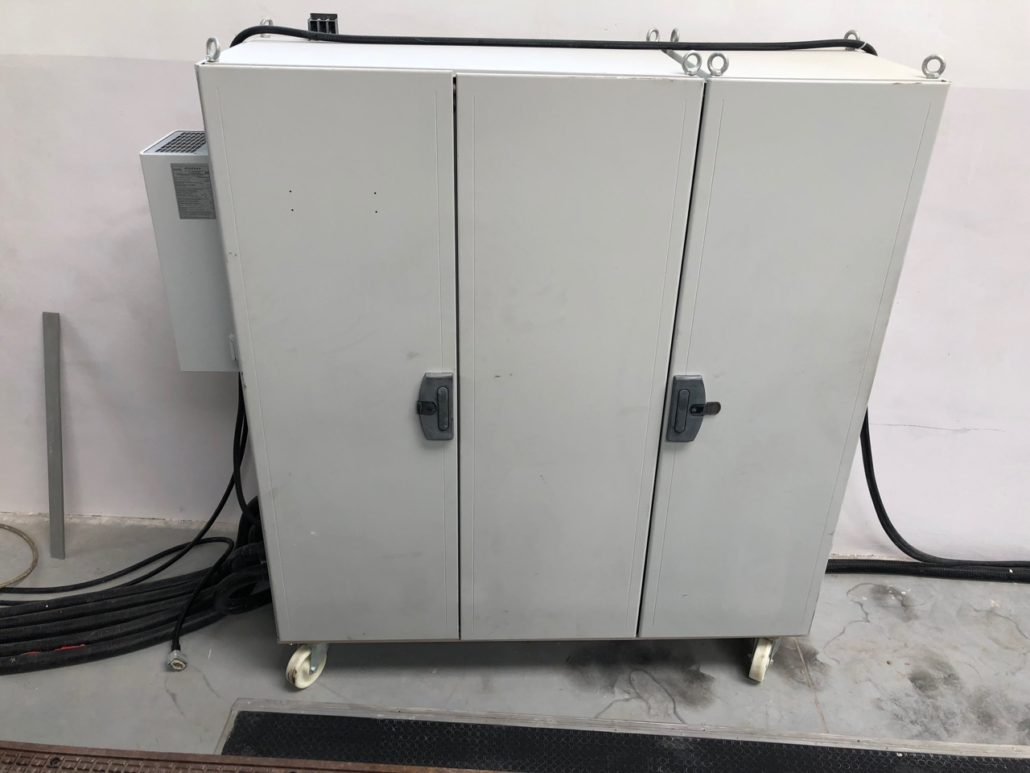

Schaltschrank |
an der rechten Seite des Maschinenständer |
|
Sicherheitseinrichtung |
Sicherheitstrittmatte, Schutzgitter rechts, links der Maschine. |
|
Dokumentation |
verfügbar |
|
Elektrischer Anschlusswert |
40 kW |
|
Gewicht |
9000 kg |
|
Platzbedarf ca. (LxB ) |
8965 x 7600 mm |
(Änderungen und Irrtümer in den technischen Daten sowie Zwischenverkauf vorbehalten)
