Opis
[wysija_form id=”5″]
|

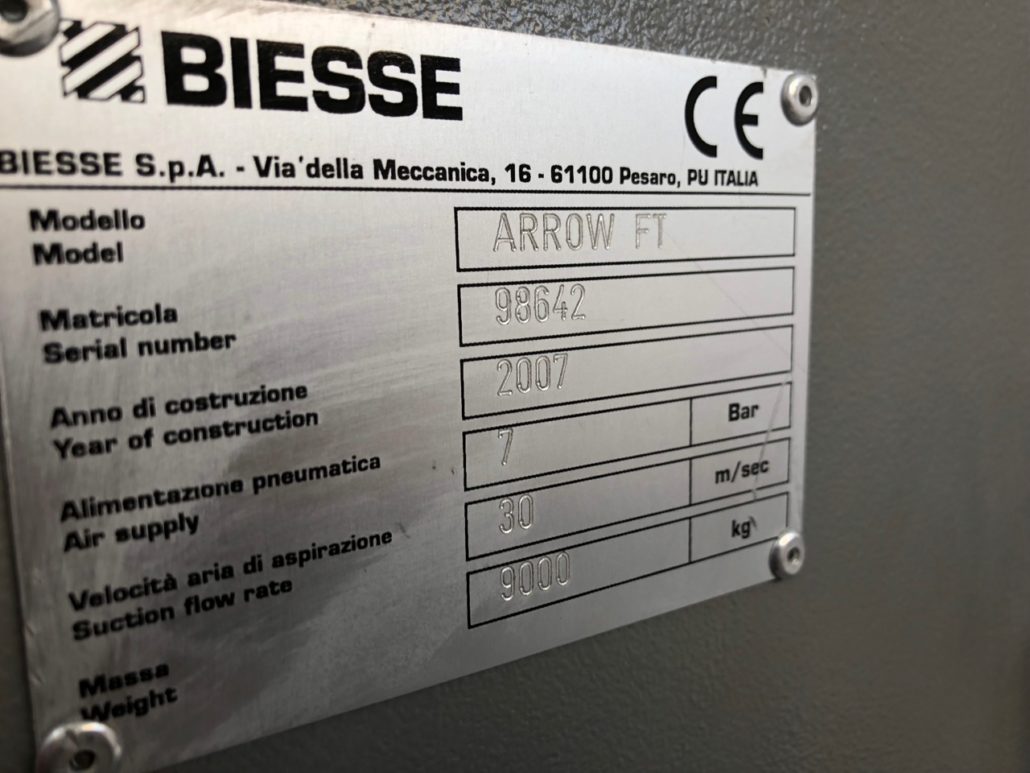

Numer maszyny |
98642 |
|
Zakres osi: |
|
|
X-Achse Y-Achse W-Achse Z-Achse C-Achse |
4300 mm, 80 m/min 4000 mm, 60 m/min 4000 mm, 60 m/min 300 mm, 25 m/min 360° |
|
Max wysokosc przeswitu |
300 mm (11,8“) |
|

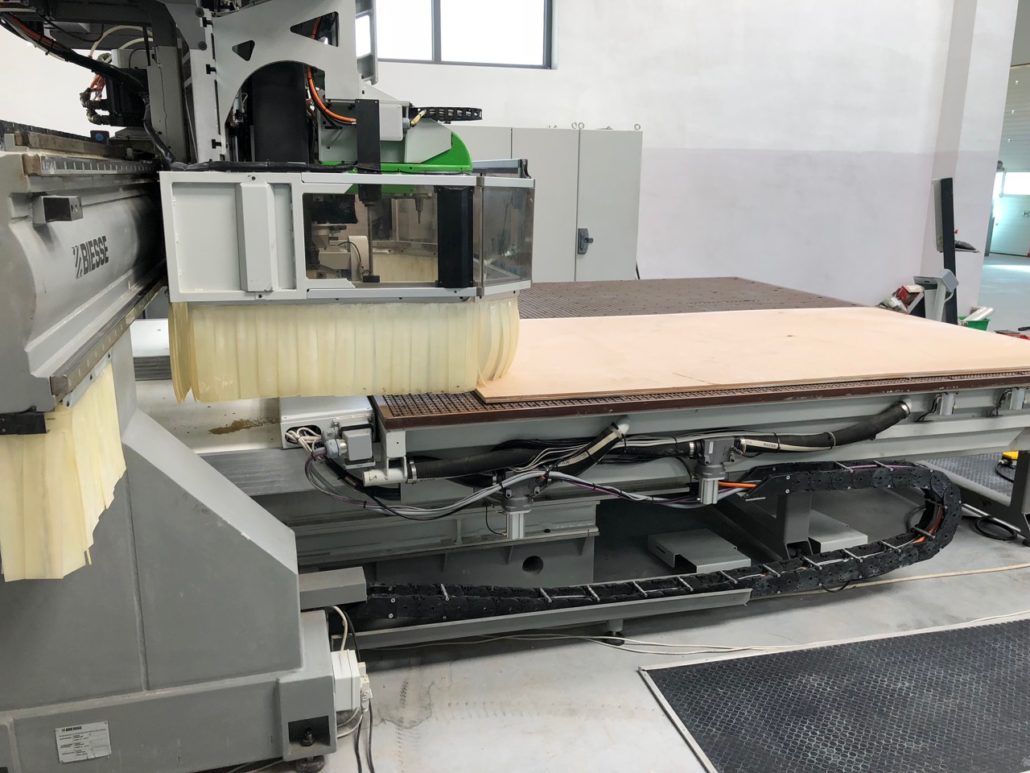

2 stoly obrobcze rastrowe |
kazdy 1600 x 3100 mm. Calkowta powierzchnia obrobcza przy zsynchronizowaniu obu stolow 3220 x 3100 mm. |
|

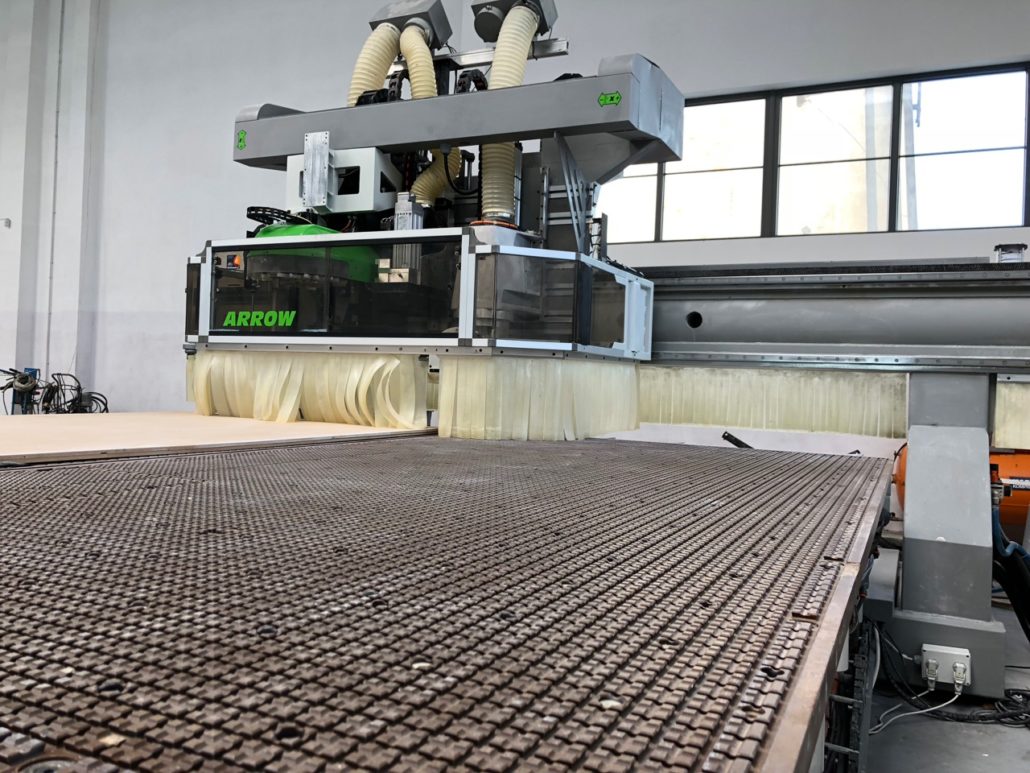

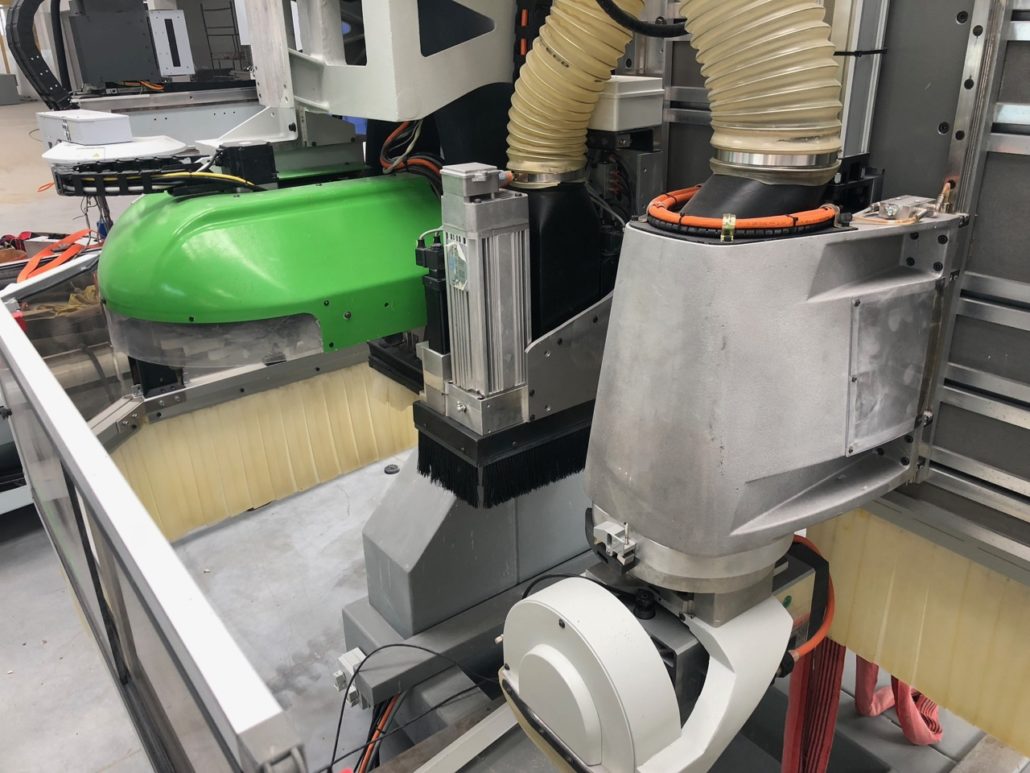

Wrzeciono glowne HSD |
17 kW chlodzone ciecza, max 24.000 Upm z osia C. 2 dysze powietrzne do chlodzenia narzedzia, rozdmuchiwania trocin i czyszczenia materialu obrobczego. |
|
Magazynek narzedzi |
Magazynek rewolwerowy z 10 pozycjami do pobierania 10 narzedzi o srednicy 105 mm i 5 narzedzi o srednicy D = 160 mm i 5 narzedzi D = 50 mm. |
|
Jednostka wiertarska |
13 pionowych wiertel, podzialka 32mm, ulozone w T-Form, 5 w kierunku X i 8 w kierunku Y, 3 grupy dla przeciwległych otworów poziomych, 1 w kierunku X i 2 w kierunku Y w sumie z 6 poziomymi wrzecionami. |
|

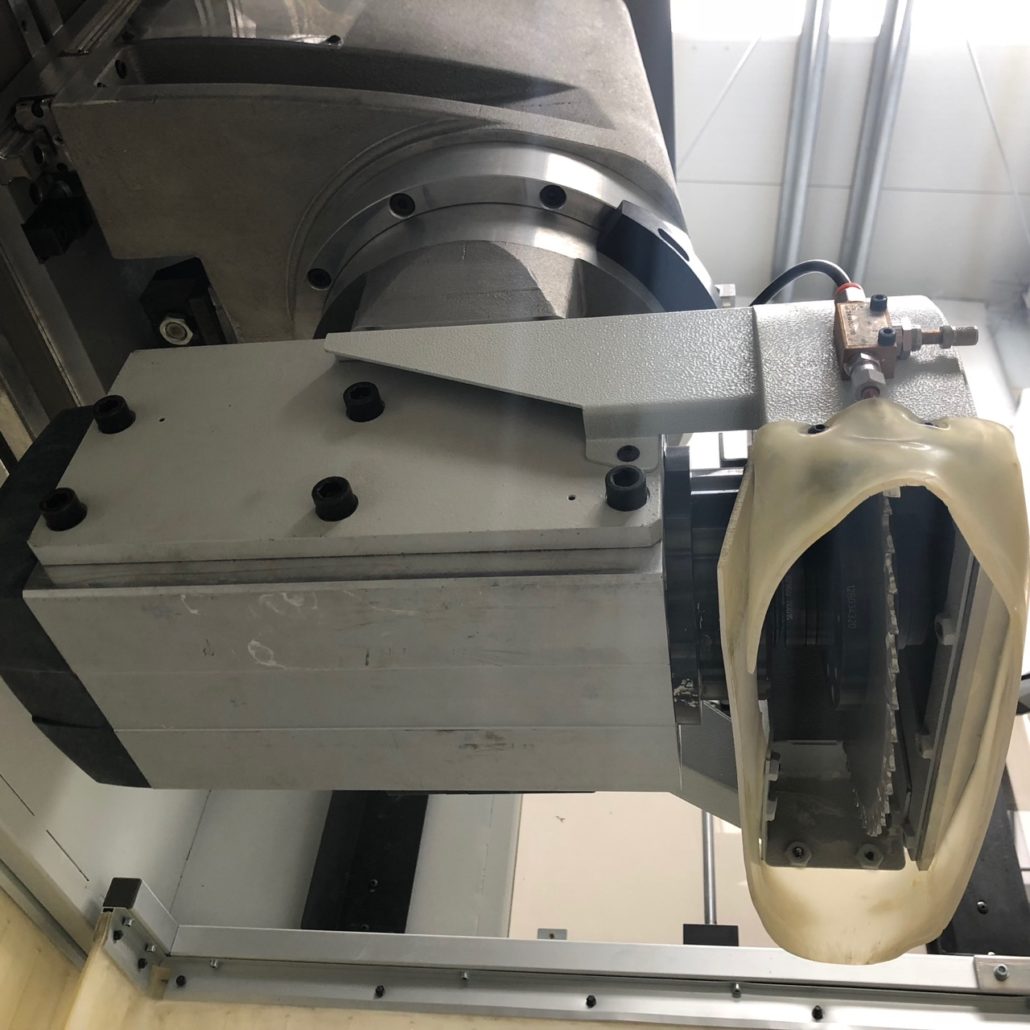

Odzielny agregat pily 360° z poziomym silinkiem |
Moc 8.1 KW przy 7.000 U/Min., przestawny 360°. Srednica pily do 200 mm i grubosci 47.5 mm. |
|

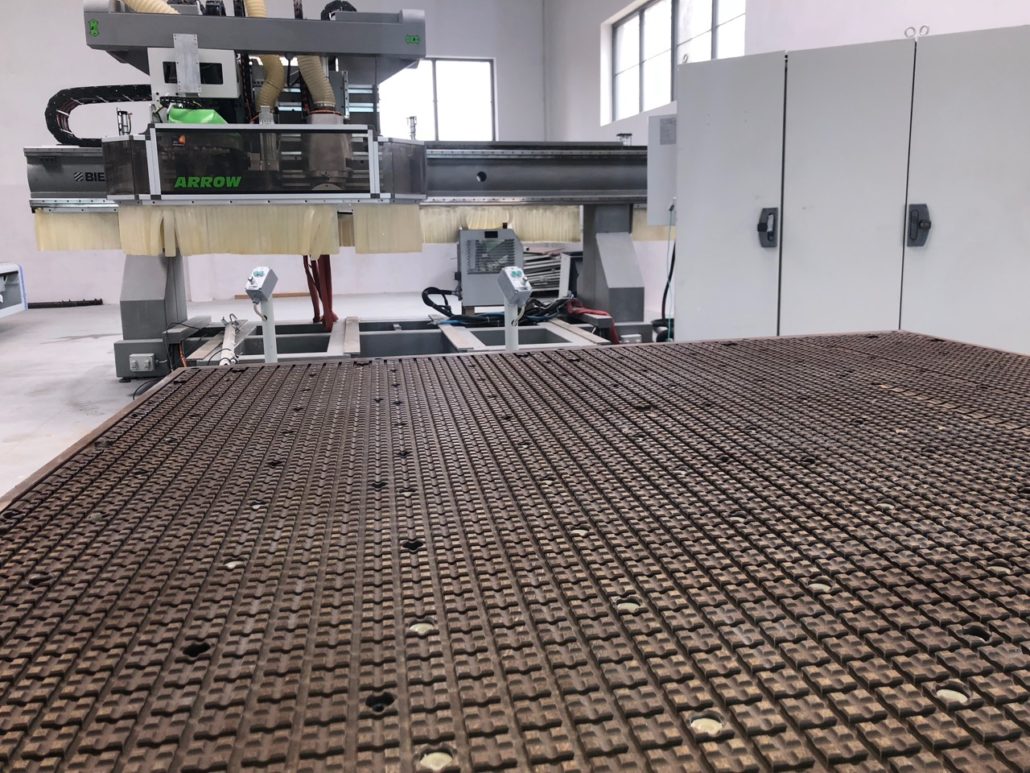

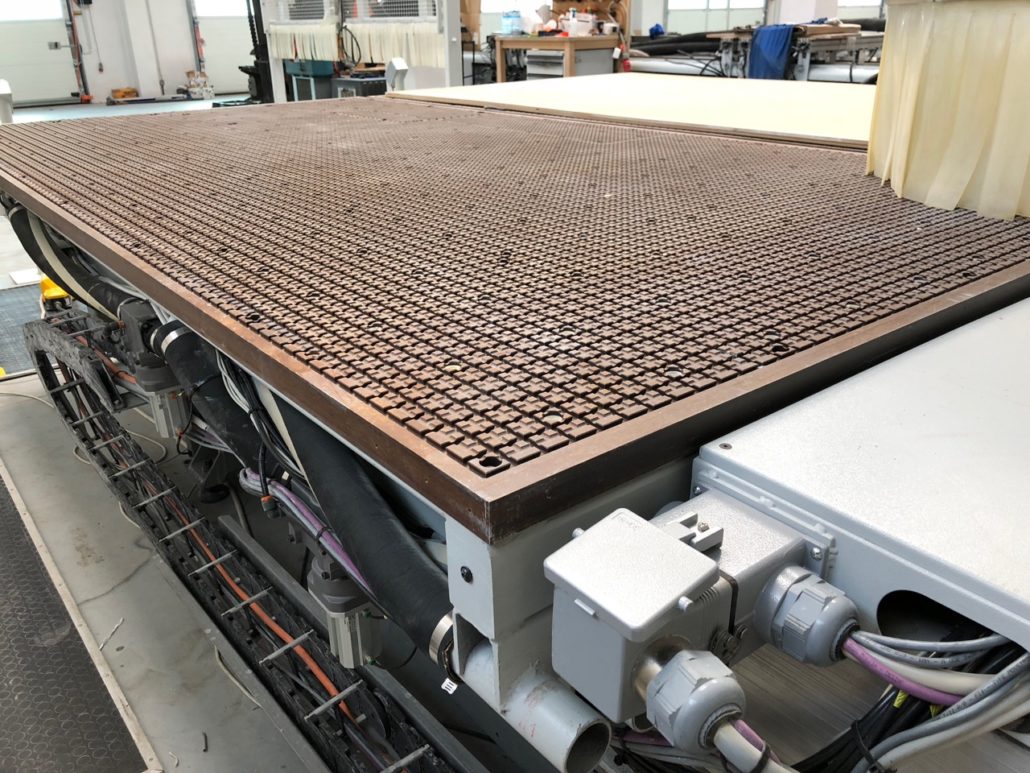

Stol rastrowy |
Dwa stoly robocze z siatką 30 mm do szybkiego wkładania sznurka uszczelniającego lub standardowych modułów próżniowych, wykonane z materiału warstwy fenolu, są wyposażone w system mocowania próżniowego. Na całej powierzchni kanały próżniowe są zintegrowane z siatką 150 mm za pomocą szybkozłączek. 18 opuszczanych ograniczników (9 na stół) rozmieszczonych w kształcie litery “L” w celu utworzenia 2 punktów odniesienia na stół z odległością centralną wynoszącą 780 mm. Płytki gwintowane M8 do mocowania szablonów zaciskowych lub urządzeń mocujących. Przyciski do uruchamiania, zatrzymywania, zatrzymania awaryjnego, włączania / wyłączania podciśnienia i manometru podciśnienia. 1 pneumatyczne sterowanie CNC dla każdego stołu roboczego. |
|

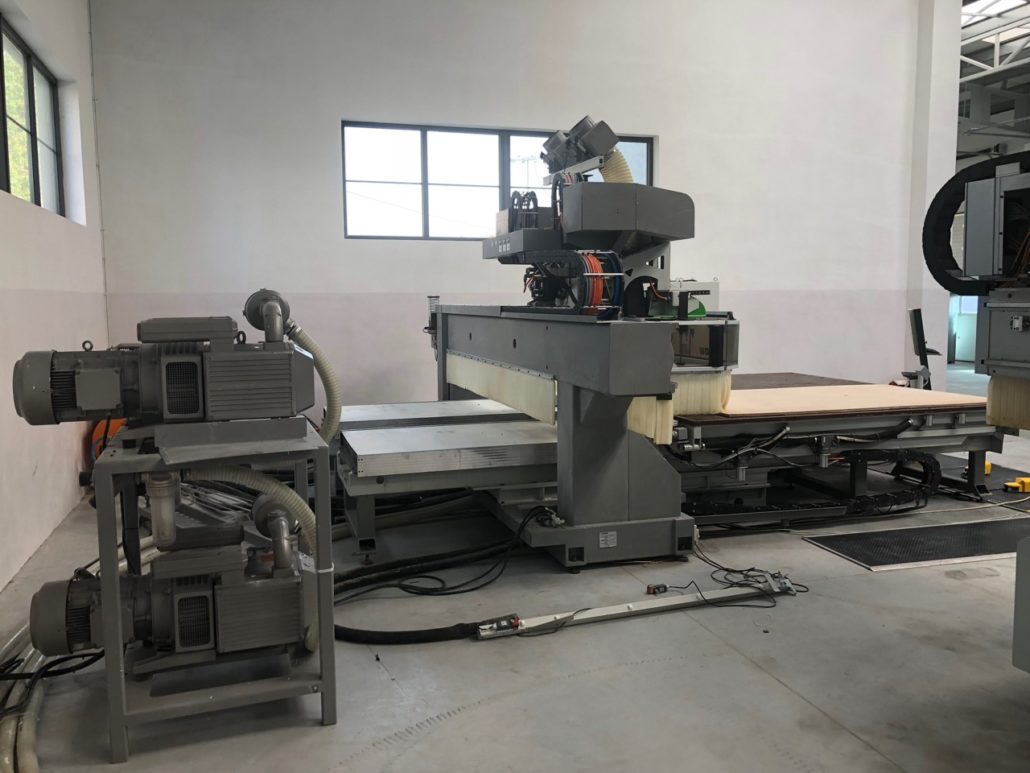

Vakuum – system |
2 pompy próżniowe każda. 250 m3 / h. 2 zbiorniki próżniowe zintegrowane z łożem maszyny. 2 obszary próżni dla każdego stołu roboczego. Zwolnienie za pomocą przełącznika wyboru lub pedału nożnego. |
|

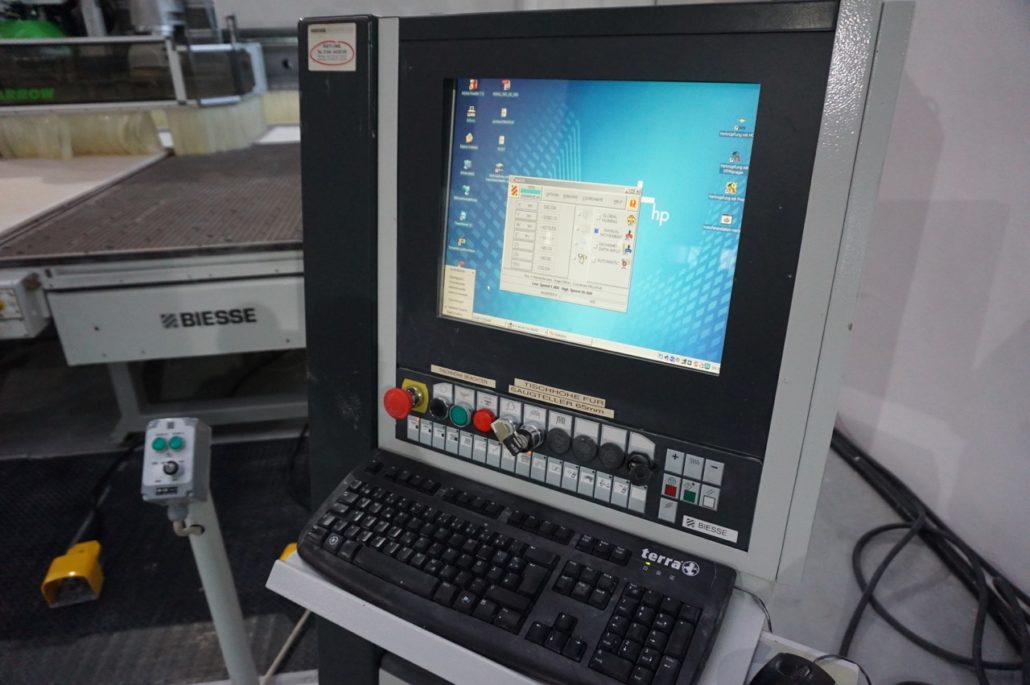

Mobilny pulpit obslugi |
z komputerem i zintegrowanym 15-calowym monitorem LCD, klawiaturą i myszą. System operacyjny Windows XP z własnym rozszerzeniem do zarządzania procesami w czasie rzeczywistym, Sprzęt: dysk twardy 80 GB, dwurdzeniowy procesor Pentium, 2,0 GB pamięci RAM |
|
CNC sterowanie, oprogramowanie |
Oprogramowanie Biesse WRT, pakiet oprogramowania HOPS, funkcja CAD, graficzny interfejs użytkownika z oknami NC1000. Symulator 3D z kontrolą kolizji na stanowisku roboczym maszyny |
|
Terminale reczne |
do zdalnego sterowania osiami |
|
Teleservice paket |
przez Internet |
|

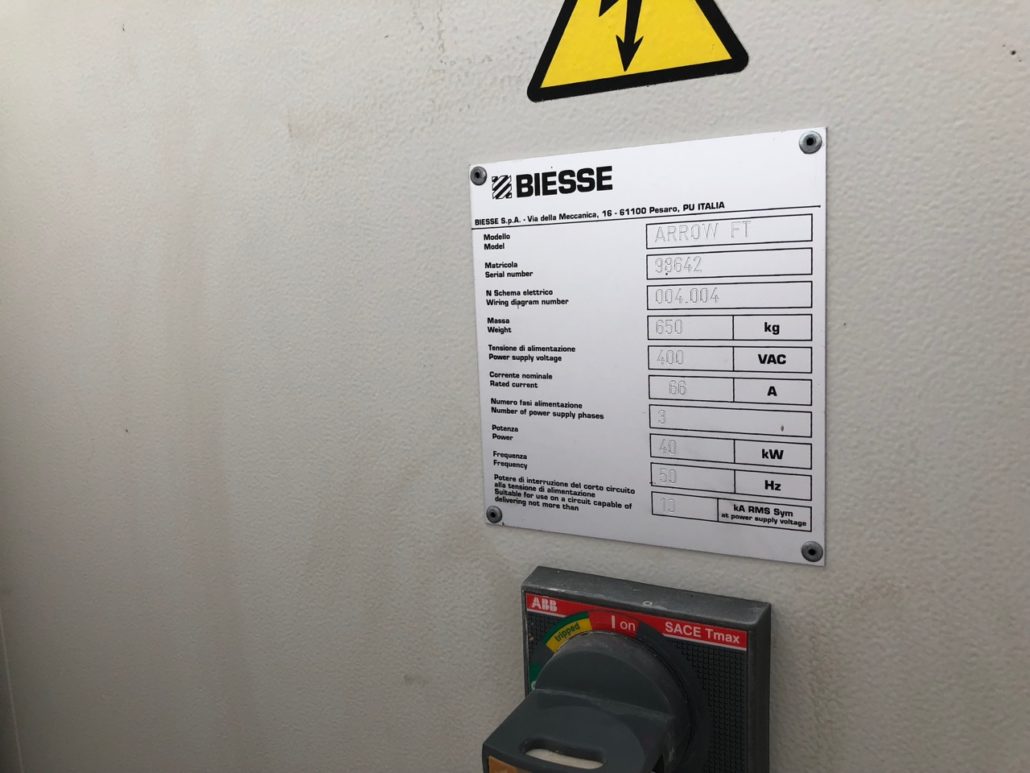

Szafa sterownicza |
po prawej stronie stojaka maszyny |
|
Zabezpieczenia |
Maty zabezpieczające, kratki ochronne po prawej, lewej i tylnek stronie maszyny. |
|
Dokumentacja |
dostepna |
|
Podlaczenie elektryczne max moc |
40 kW |
|
Waga |
9000 kg |
|
Zapotrzebowanie miejsca (LxB ) |
8965 x 7600 mm |
(Z zastrzeżeniem, pomyłek, zmian technicznych i wcześniejszej sprzedaży)
