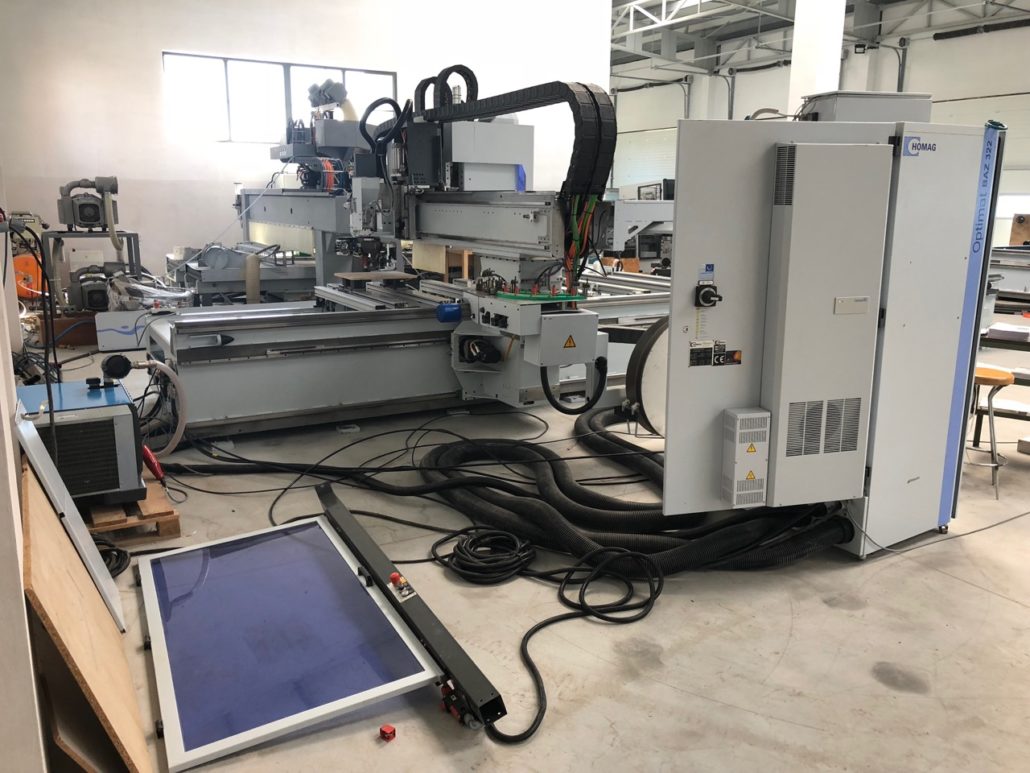

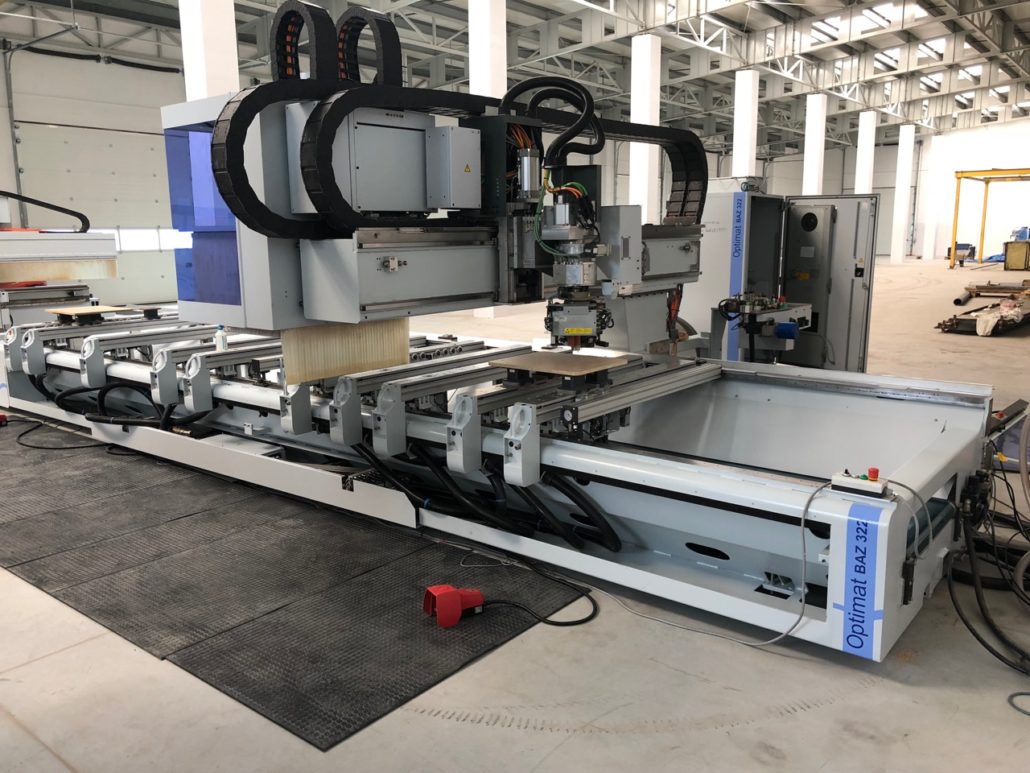

Beschreibung
zum Fräsen, Bohren, Schneiden und Kantenbearbeitung.
|
Maschinen- Nr. |
0-201-90-5347 |
|
Produktionszeit |
839h |
|
IST-Einsatzzeit |
5843h |
|
Grundmaschine |
|
|
2 Aggregateträger |
1 x links (Hauptspindel) und 1 x rechts (Verleimaggregat) |
|
2 unabhängige Y-Achsen |
für Hauptspindel und Verleimaggregat |
|
Aggregatträger links ist ausgelegt für zwei separate Z-Achsen (Z1, Z2). Ermöglich den schnellen abwechselnden Einsatz von Bohrkopf und Hauptspindel. |
|
|
Nützliche Arbeitsbereich |
6175 x 1850 x 300 mm |
|
Nützliche Arbeitsbereich (Verleimung) |
6000 x 1775 x 60 mm |
|
Verfahrweg Z – Achse |
600 mm |
|
Verfahrgeschwindigkeiten |
|
|
Vektorgeschwindigkeit |
113 m/min |
|
X- und Y- Achse |
80 m/min |
|
Z-Achse |
30 m/min |
|
Werkstücklängen max: |
|
|
Einzel – Werkzeugdurchmesser 25 mm |
6175 mm |
|
Pendel – Werkzeugdurchmesser 25 mm |
2550 mm |
|
Einzel – Alle Aggregate |
6000 mm |
|
Pendel– Alle Aggregate |
2375 mm |
|
Werkstückbreite max: |
|
|
Einzel – Werkzeugdurchmesser 25 mm |
1850 mm |
|
Einzel – Alle Aggregate |
1700 mm |
|
Verleimen |
1775 mm |
|
Werkstückdicke: |
|
|
Max. 300 mm |
Inklusive Spannmittel bei Nutzung als Oberfräse |
|
Bis max. 60 mm |
Mit Standardspanner ohne Einschränkung für Aggregate und Absaugung |
|
Min. Werkstückgröße |
ist abhängig von: Spannvorrichtungen, Werkstückoberfläche und Kontur |
|

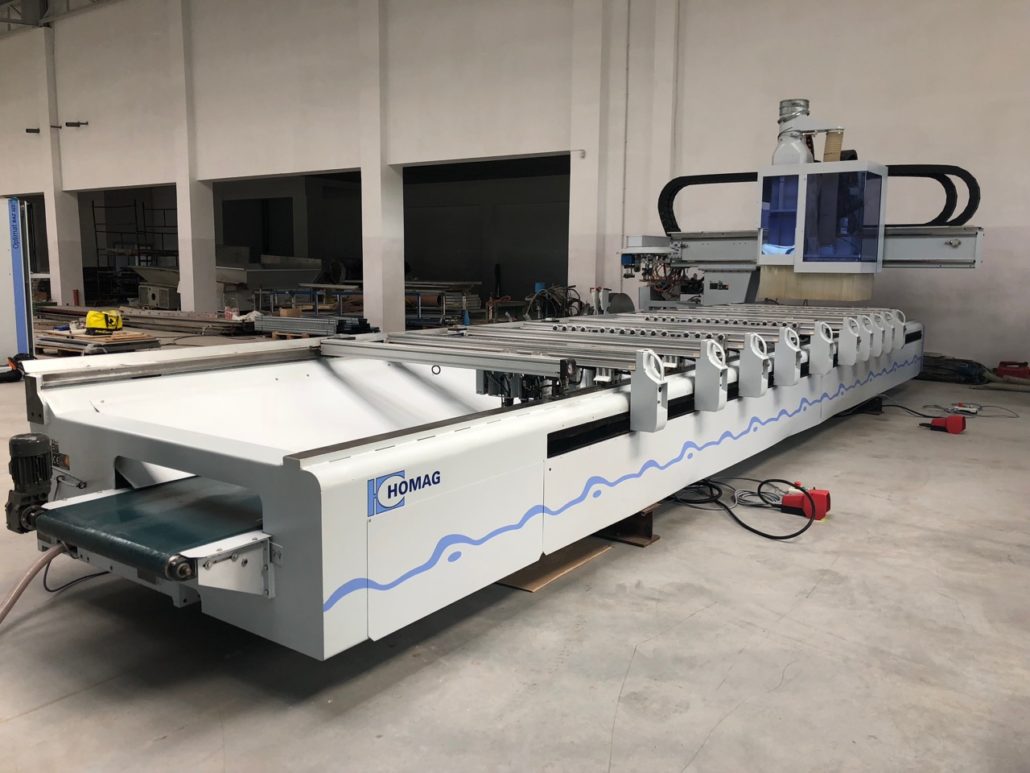

Aufspanntisch: |
|
|
Konsolen inkl. Anschlag vorne |
10 St. |
|
Anschlag hinten (fix) |
6 St. |
|
Abhubschienen |
6 St. |
|
Konsolenlänge |
1640 mm |
|
Anschlagbolzen Hub: |
140 mm |
|
Aufsteckhülsen |
3 St. für Werkstücke mit Deckschichtüberstandt |
|
Seitenanschläge |
links (Platz 1) – 2 St, rechts (Platz 2 ) – 2 St, rechts (Spiegelplatz) – 2 St. |
|
Vakuumspanner |
ca. 20 St. |
|
Zweifachbelegung oder Pendelbearbeitung |
|
|
LED Positionsanzeigesystem Konsole |
optisches LED-Anzeigesystem zur manuellen Positionierung von Vakuumspannern und Konsolen. Die im woodWOP programmierten Konsolen und Vakuumspannerpositionen werden optisch in einem LED-raster von 5 mm in X- und Y- Richtung am Auflagetisch angezeigt. |
|

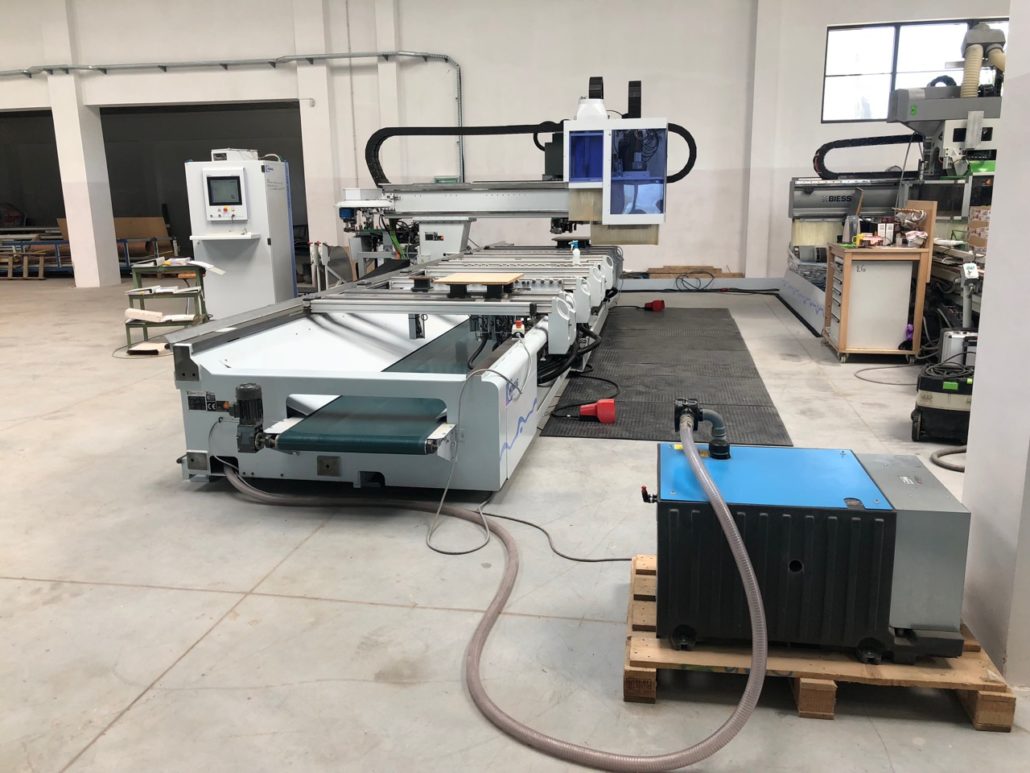

Vakuumsystem |
|
|
2 St. verstärkte Vakuumpumpen |
Leistung je.100/140 m3/h |
|
Hauptspindel |
|
|
Motor |
15 kW |
|
Werkzeugaufnahme |
HSK 63 |
|
Drehrichtung |
Rechts/links |
|
Drehzahl |
Stufenlos 1000 – 24.000 U/min |
|
Spindelkühlung |
Flüssigkeitsgekühlt |
|
C-Achse |
mit Aggregateschnittstelle für Optimat |
|
Werkzeugdurchmesser |
Fräswerkzeuge 180 mm, Schleifwerkzeuge 200 mm |
|

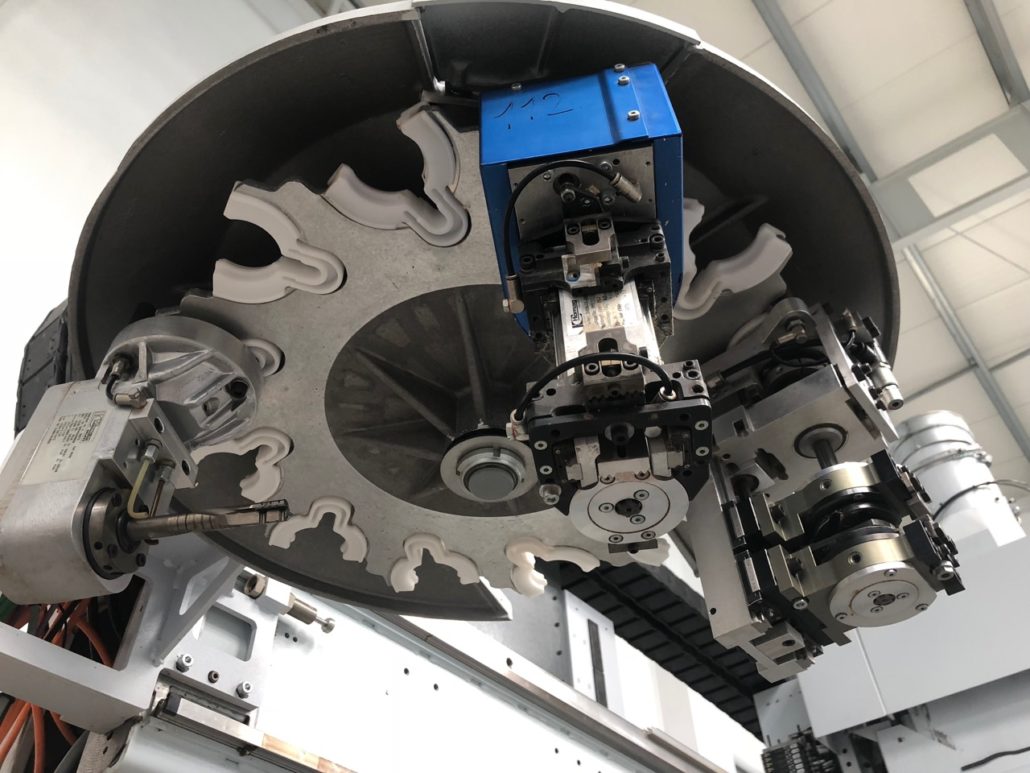

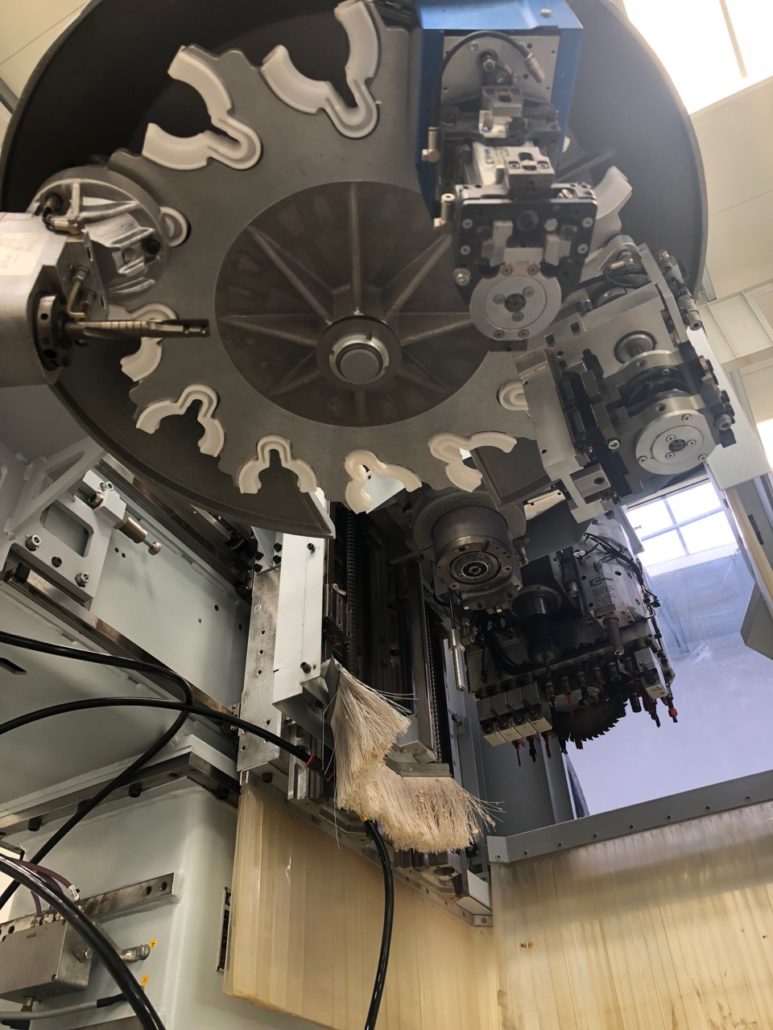

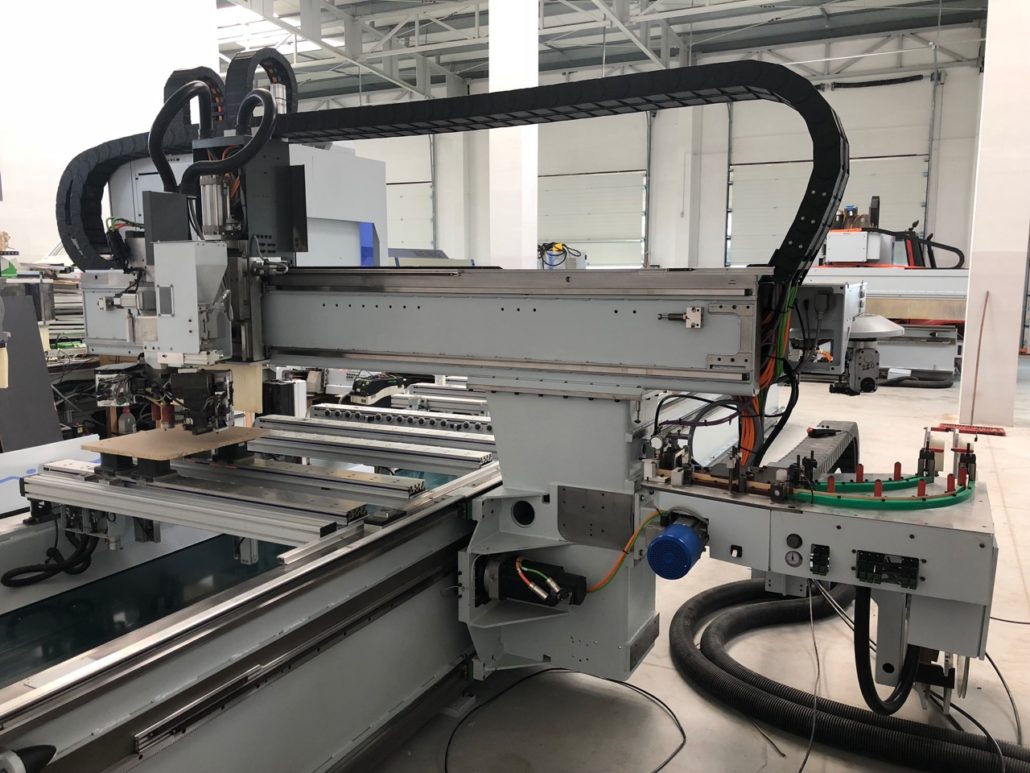

Tellerwechsler |
|
|
Tellerwechsler 12-Fach |
D=135, für Werkzeuge und Aggregate mit HSK F63 |
|
MPU Multi Procesing Unit |

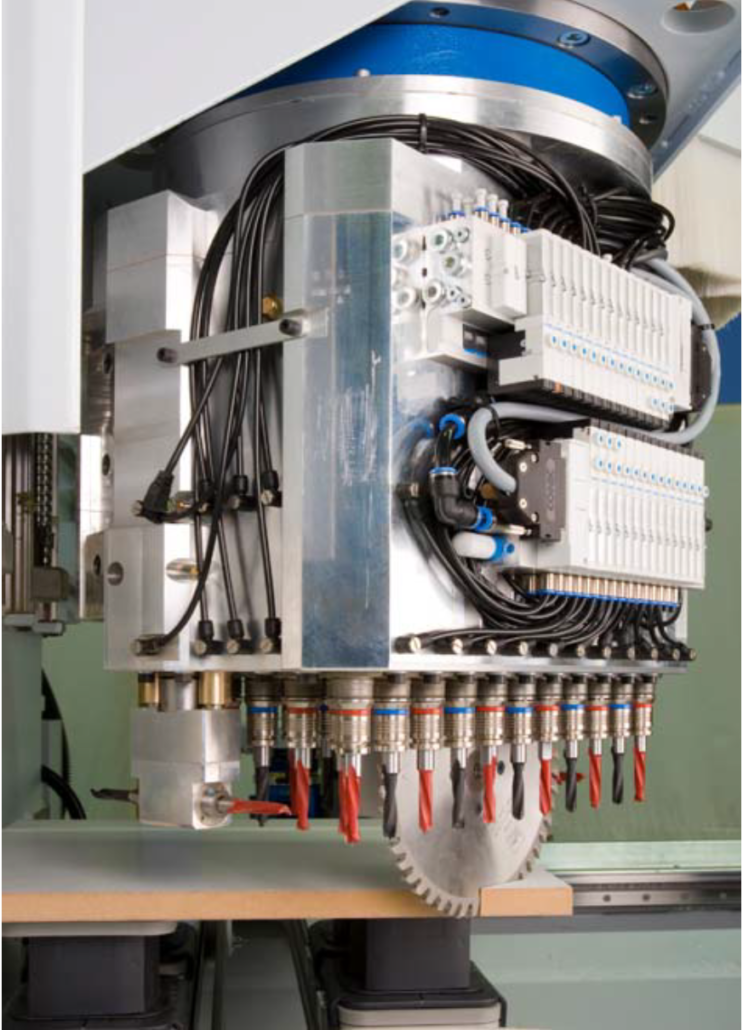

mit C Achse +/- 185° für Bohr- und Sägebearbeitungen mit beliebigem Winkel |
|

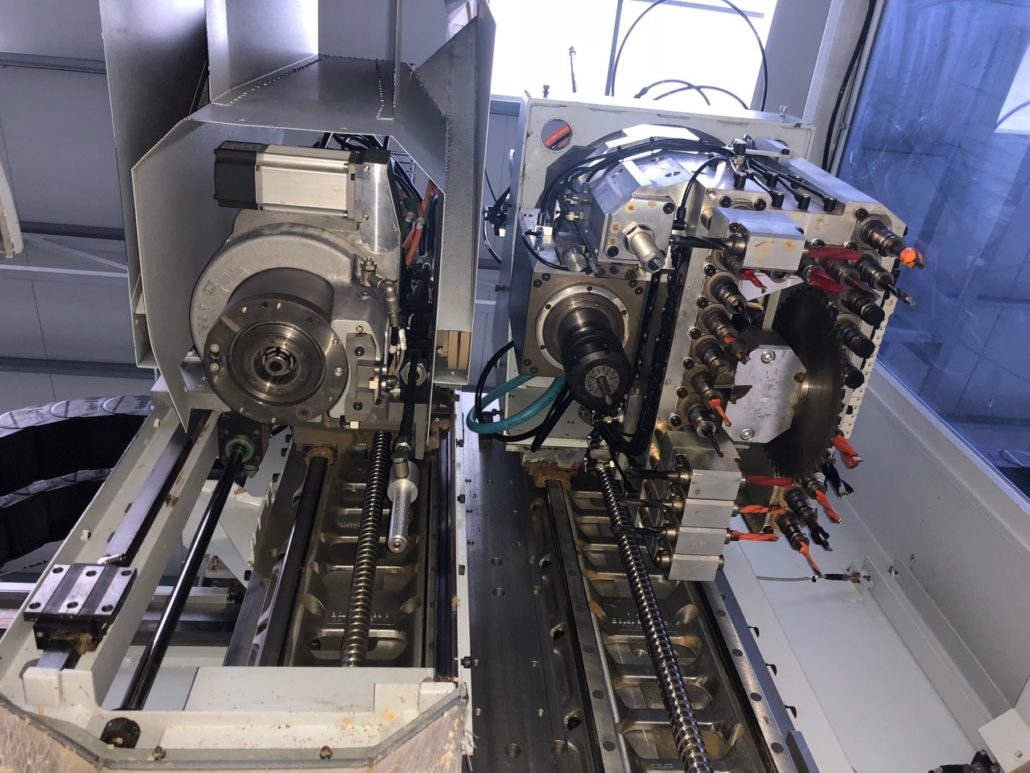

Bohrkopf 30 Spindeln |
V20/H10/360°, Drehzahl max. 7500 1/min, Motor 2,7 kW |
|
20 vertikale Bohrspindeln HIGH-SPEED |
Anordnung der Spindeln in U-Form: 3 Bohrreihen mit 11, 3 und 6 Spindel, Spindelabstand 32mm, Spindelausstellhub 60 mm, Drehrichtung: Rechts, Links im Wechsel |
|
10 horizontale Bohrspindeln |
Ausstellhub: 60 mm in Z-Richtung, Anordnung der Spindeln paarweise, 4 Bohrspindelpaare, Raster 32 mm, 1 Bohrspindelpaar, Abstand 320 mm, Drehrichtung 5 x links, 5 x rechts |
|
Nut- und Trennsäge |
Sägeblattdurchmesser 200mm, Sägeblattbreite max. 5 mm, Schnitttiefe Kappen max. 68 mm, Schnitttiefe Trennschnitt max. 25 mm, Drehrichtung-Linkslauf. |
|
Anbaufrässpindel 6 kW für Bohrkopf 30 Spindeln |
Frässpindel für leichte Fräsarbeiten, Ausstellhub 70 mm, Drehzahl 6000 – 18000 1/min, Schnittstelle für Werkzeugaufnahme HSK F63 mit manuellem Spannsystem, Drehrichtung frei programmierbar. |
|

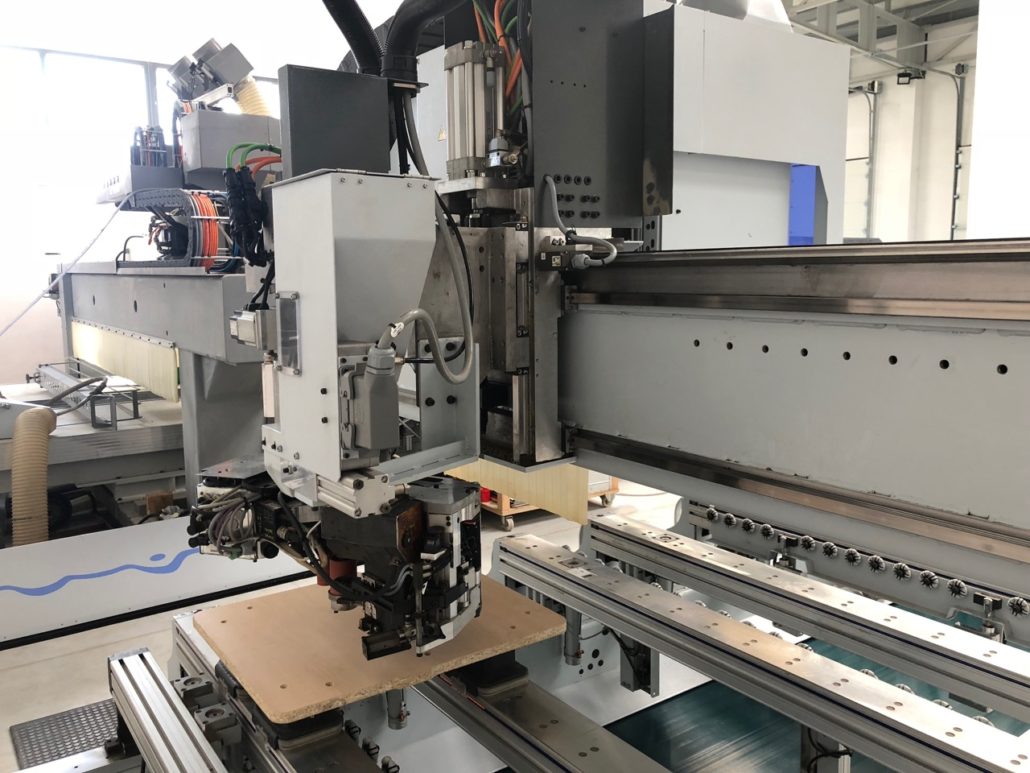

Verleimaggregat POWER EDGE |
|
|
Verleimteil für 360 Grad- Verleimung mit Stoss |
|
|
Inkl. Granulatbehälter und Zuführung |
|
|
Kurzwellenstrahler |
zur Erwärmung von Dickkanten |
|
Kantenhöhe (Kantenüberstand pro Seite min. 2 mm) |
max. 65 mm |
|
Kantendicke Kunststoff |
0,4 – 3 mm |
|
Kantendicke Furnier |
0,4 – 2 mm |
|
Stossfuge |
Gerader Anteil der Werkstückkante min. 250mm , Radius min. 300 mm |
|
Kantenmagazin |
für Rollen |
|
Vorkappstation und 2 – Fach Rolle B 200 + 300 + 400 |
2 Fach Rollenteller mit Rollentrenneinrichtung zum automatischen Kantenwechseln für Kanten gleicher Höhe. Rollendurchmesser 800 mm |
|
Aggregate: |
|
|
Schlosskastenfräsaggregat |
mit 2 Spindeln D=16/20 z.B. für Schlosskasten- und Stulpausfräsungen horizontal bei Türen, Staketenbohrungen usw. Drehzahl max. 12.000 1/min, |
|
Erweiterung C-Achse für FLEX- 5 Aggregat |
|
|
Bündigfräsaggregat |
für WZ-Wechsler. Gleichzeitige Bearbeitung von oben und unten. |
|
Kombi- Bündigfräs- Nachputzaggregat WD 60 mm |
zum Bündigfräsen der Kantenüberstände und zum Nachputzender vorgefrästen Kanten |
|
Abblasdüse Werkstückkante |
|
|

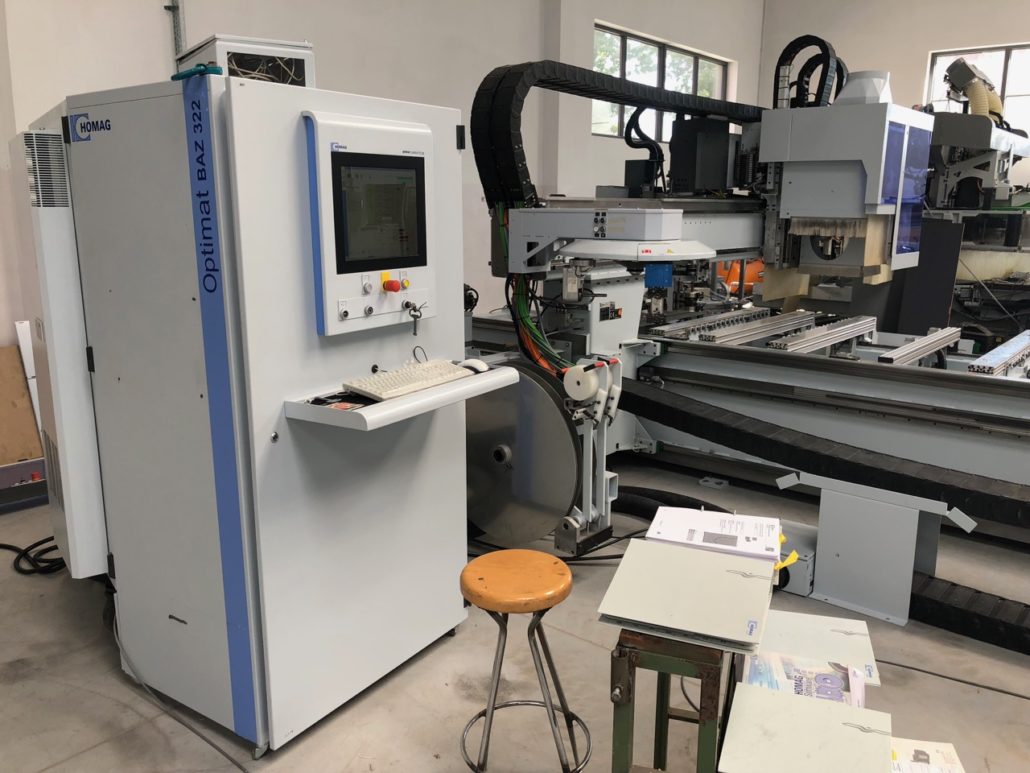

Steuerungssystem Power Control PC85 |
basierend auf Windows-PC |
|
Hardware |
Betriebsystem Windows XP. Industrie-PC min. 2 Ghz und 512 Mb RAM. TFT- Flachbildschirm 17 Zoll. |
|
Software |
|
|
PC85 CNC-Kern |
|
|
PC85 Softwarepaket mit grafischen Bedienprogrammen |
woodWOP-PAKET AV-PC, , Diagnosesystem woodScout, SCHULER- MDE Professional, woodDesign für AV-PC, woodWOP Wizard |
|
Zusätzliche Ausstattung |
|
|

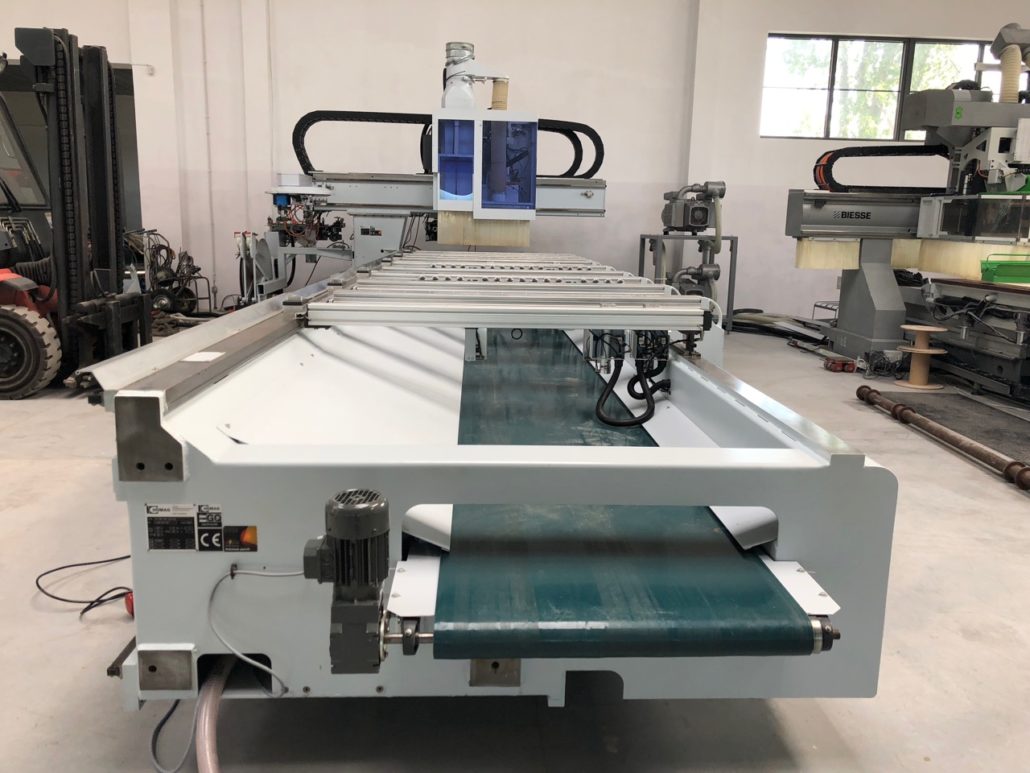

Späne- Transportband |
Späne- und Reststückentsorgung über ein integriertes Späneband |
|
Schaltschrank freistehend auf Rollen (mit Kühlaggregat) |
Bedienterminal im Schaltschrank integriert |
|
Handterminal |
zur Fernsteuerung der Achsen |
|
Teleservicepaket |
über Internet |
|
Sicherheitseinrichtung |
Sicherheitstrittmatte, zweite Seitenwand, Rückwand 1800 hoch, und Schutzgitter rechts der Maschine, |
|
Elektrischer Anschlusswert |
ca. 29 kW |
|
Betriebsspannung |
400 V, 50/60 Hz, |
|
Dokumentation |
verfügbar |
|
Gewicht |
10.000 kg |
|
Platzbedarf ca. (LxB ) |
10750 x 5750 mm |
|
Standort |
Lager Danzig / Polen |
(Änderungen und Irrtümer in den technischen Daten sowie Zwischenverkauf vorbehalten)
