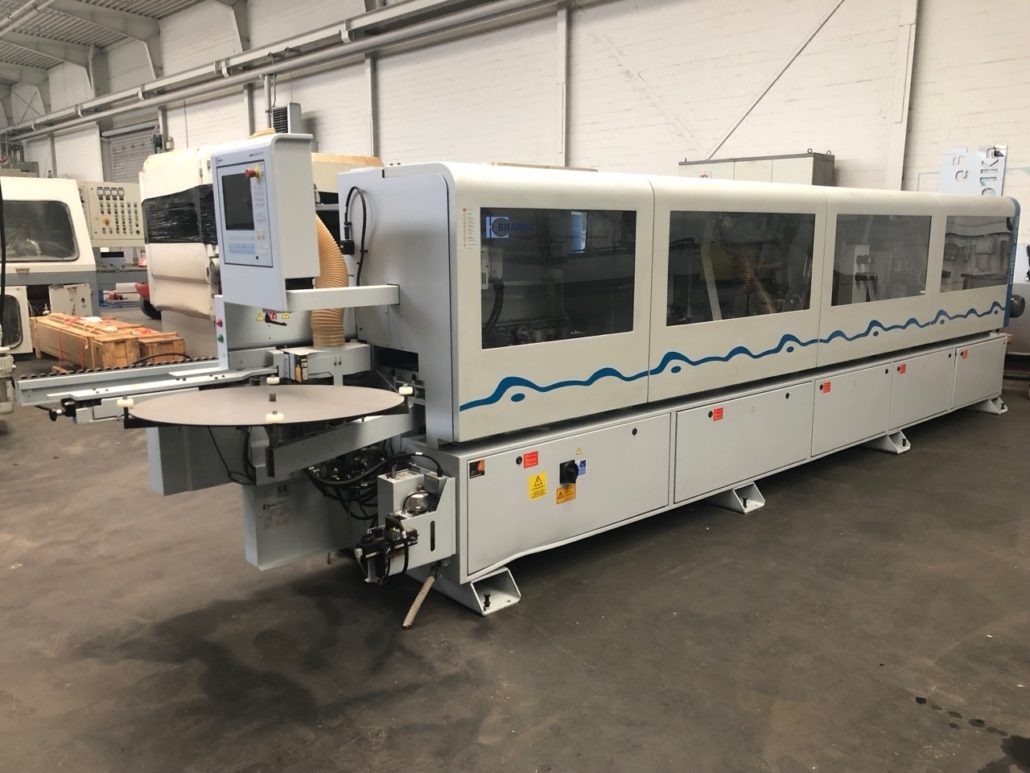

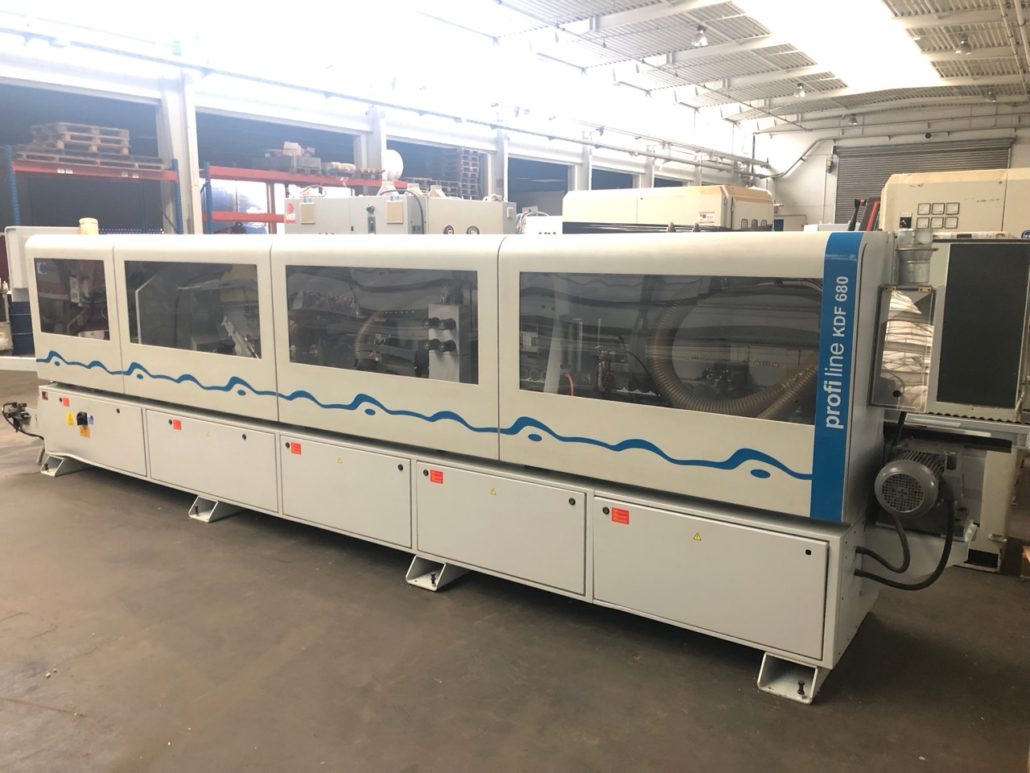

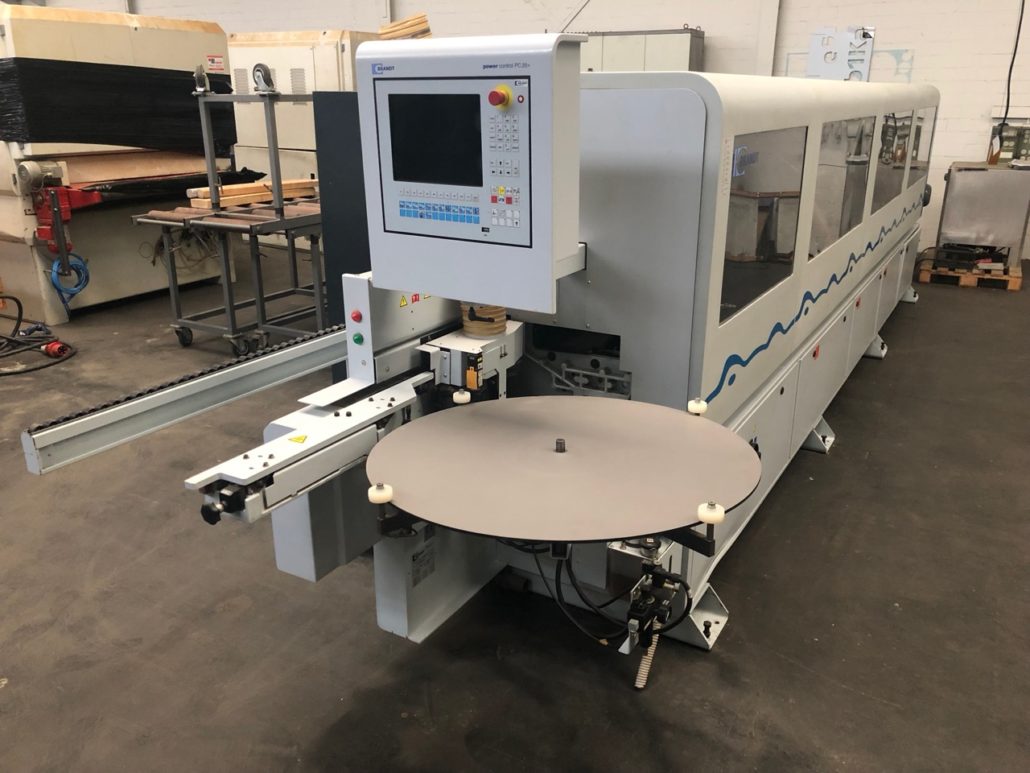

Kantenanleimmaschine  Brandt Profiline KDF680

Betriebsstunden

686

Die Maschine ist 4 Jahre gelaufen. Erste Inbetriebnahme in 2008.

Arbeitshöhe

950 mm

Kantendicke

0,4 – 20 mm (anstelle 12mm)

Rollentrennen max.

3 x 45 mm

Werkstückdicke

8 – 60 mm

Bzw.

0,8 x 65 mm

Vorchub variabel

8 – 16 m/min

Fügefräsaggregat

2 x 2,2 kW; 9000 Upm mit  2 DIA – Fügemesserköpfe 60mm

Ausrüstung mit verstärkter Vorkappschere

Für Dick-PVC/ABS max. 3 x 45 mm.

Werkstückvorwärmung

zur Erwärmung der Werkstückkante vor der Leimangabe

Leimrollendrehrichtung wahlweise Gleich- oder Gegenlauf.

Leimtemperatur-Überwachung mittels elektronischem Thermostat. Automatische Leimtemperatur- Absenkung bei Arbeitsunterbrechungen.

Leim – Auftragseinheit QA 34

Auftragseinheit A34 mit

Quickmelt-Aufschmelzeinheit anstelle der

Standard-Auftragseinheit oder Quickmelt-

Auftragseinheit (VKNR 2035).

Infrarot-Schmelzkleberaktivierung.

Magazin 1 Rolle

Automatisches Kantenmagazin für Rollenware und Fixlängen,einschl. Rollenteller Durchm. 800 mm.

Druckzone  -Kantenstärke bis 20mm

1 angetriebene Hauptandruckrolle sowie

4 freilaufenden Nachdruckrollen

Programmverstellung der Druckzone

Beinhaltet die motorische Ein-Achsen-Verstellung der Druckzone auf Kantendicke.

Kappaggregate HL6140

2 x 0,8 kW; 200 Hz; 12000 Upm

Vorfräsaggregat VF6200

2 x 1,85 kW; 200 Hz; 12000 Upm

Fräsaggregat BF6245

2 x 0,55 kW

Formfräsaggregat FF6220

2 x 0,35 kW; 200 Hz; 12000 Upm

Universalfräsaggregat

schwenkbar 0 – 90 Grad. 1 Motor 4,0 kW, 150 Hz, 9.000 1/min.

Ziehklinge ZK6510

mit 2 Schnellwechselköpfen für einfachen Radiuswechsel, mit 2 WPL-Profilmessern.

Flächenziehklinge Leimfuge ZF6600

Bestückt mit 2 WPL-Wendemessern.

Schwabbelaggregat

2 Motoren je 0,18 kW,

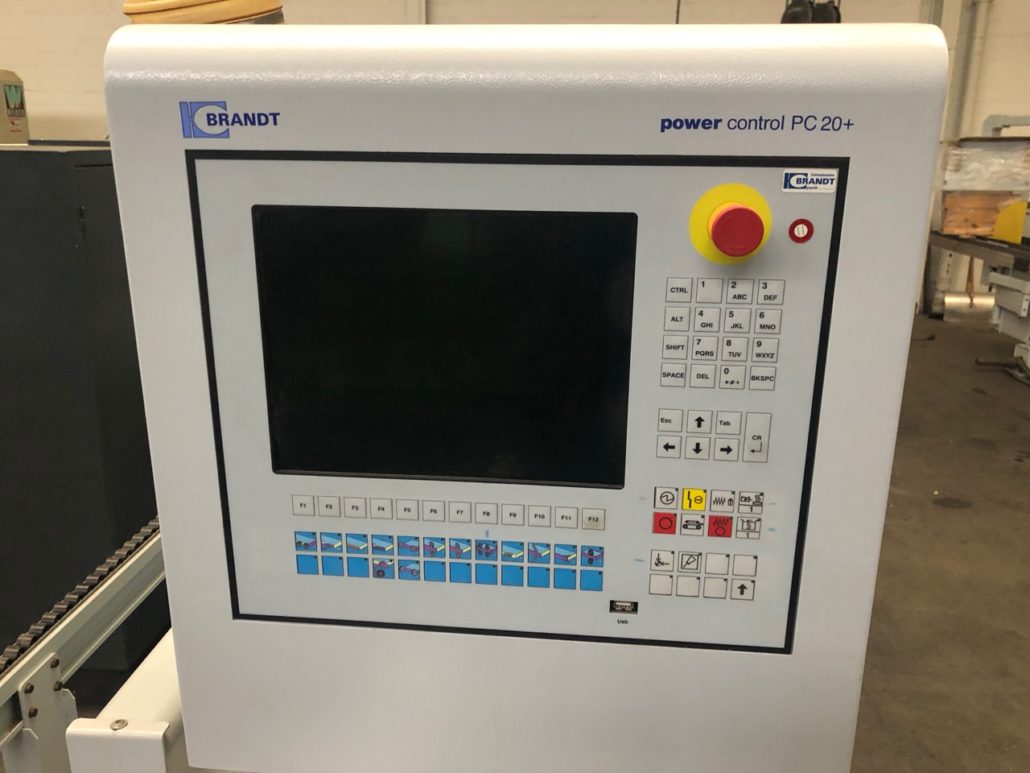

Steuerung

Power control PC 20+

Maschinenabmessung:

7260 x 1555 x 1768 mm

Gewicht

ca. 3560 kg

Gesamtanschlusswert

22,4 kW

Standort

D-32683 Barntrup

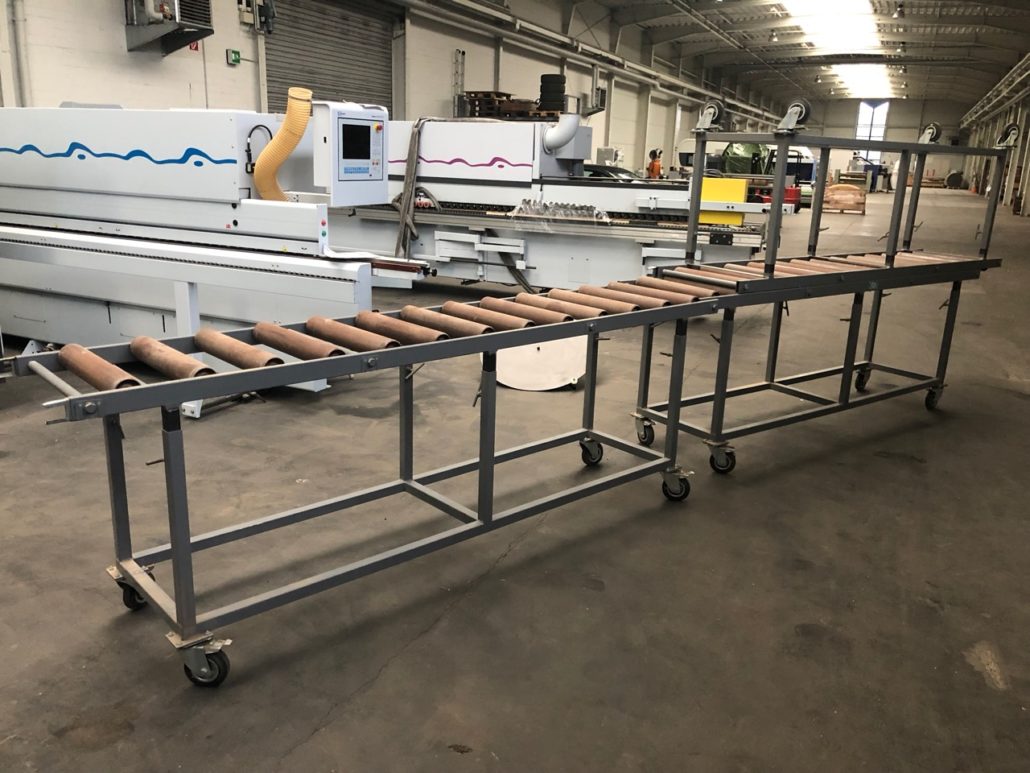

Rückführung Rollen

3 St. Länge insgesamt ca. 7000 mm
