Beschreibung

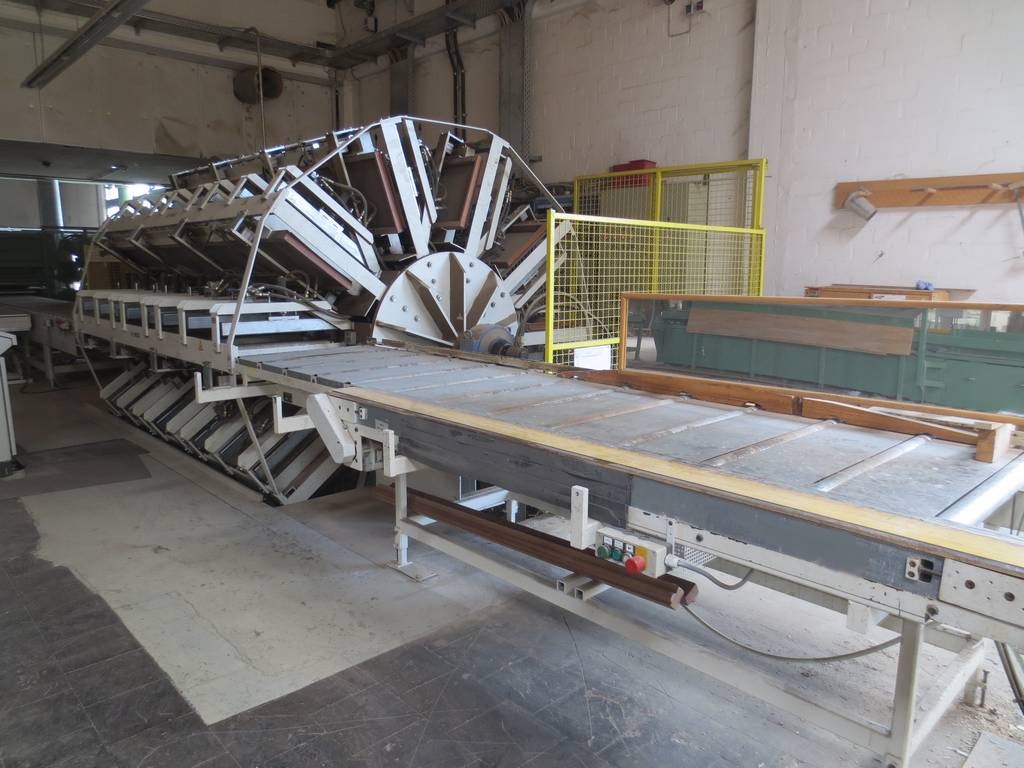

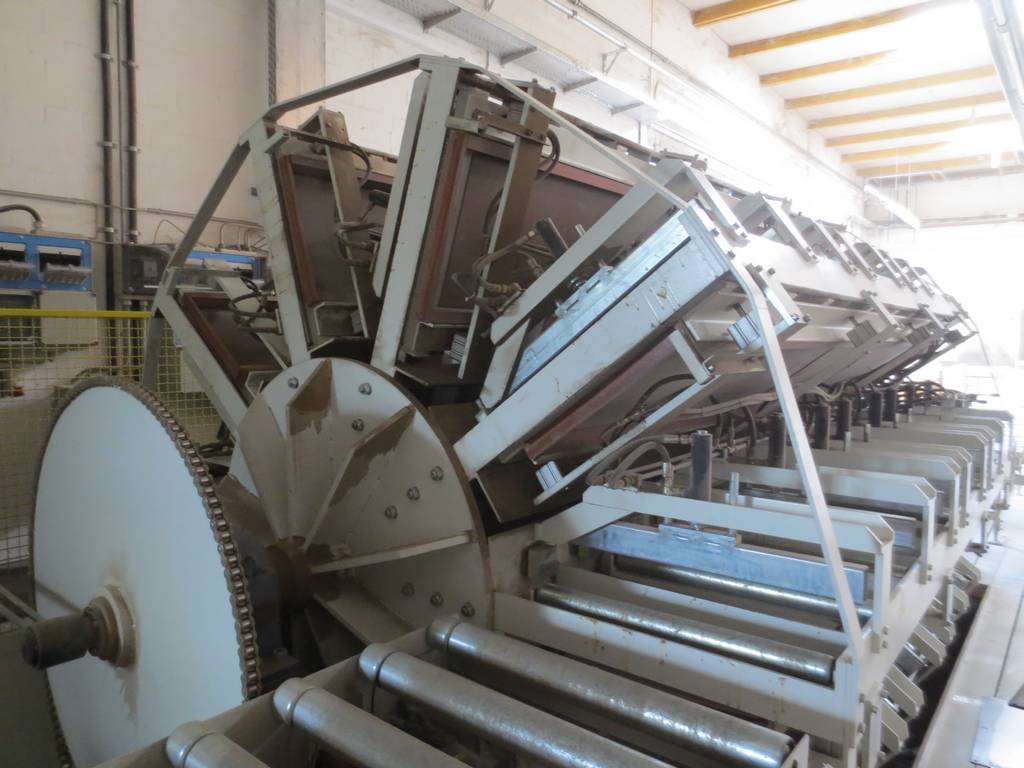

Massivholz-Verleimanlage mit externem Plattenabschub
|

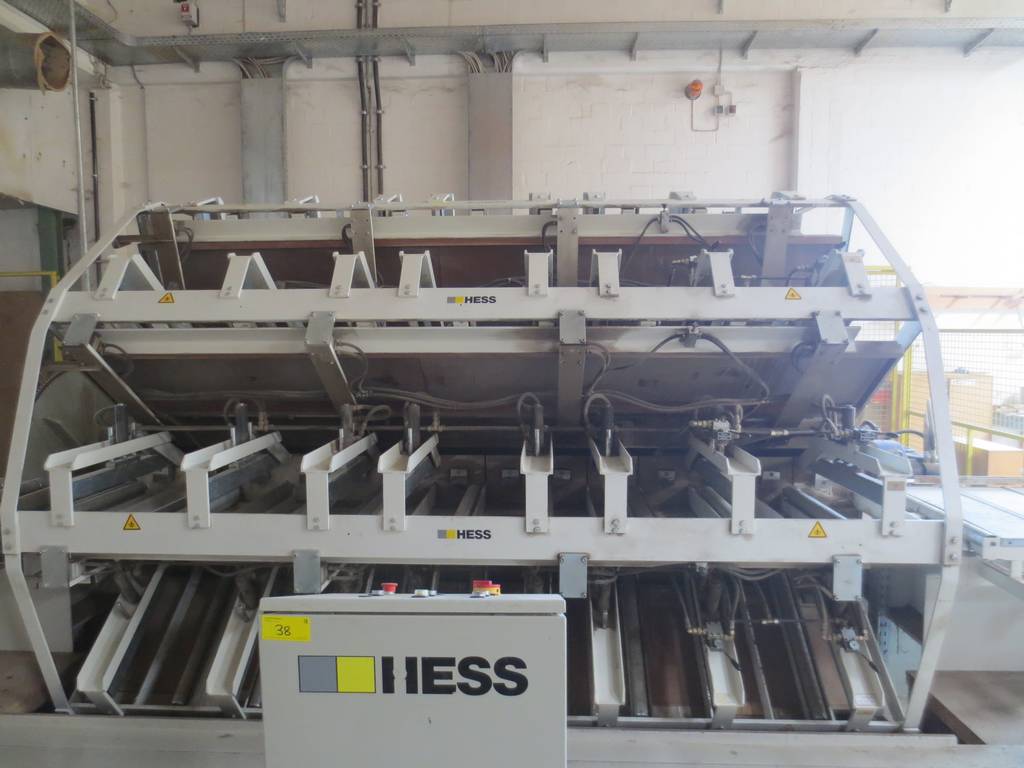

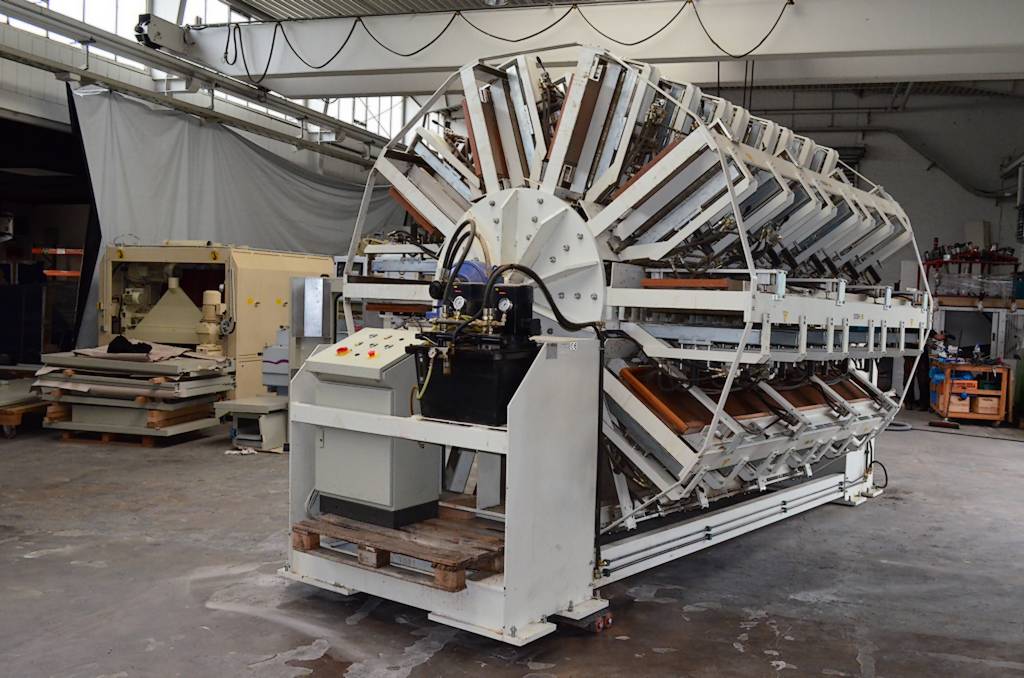

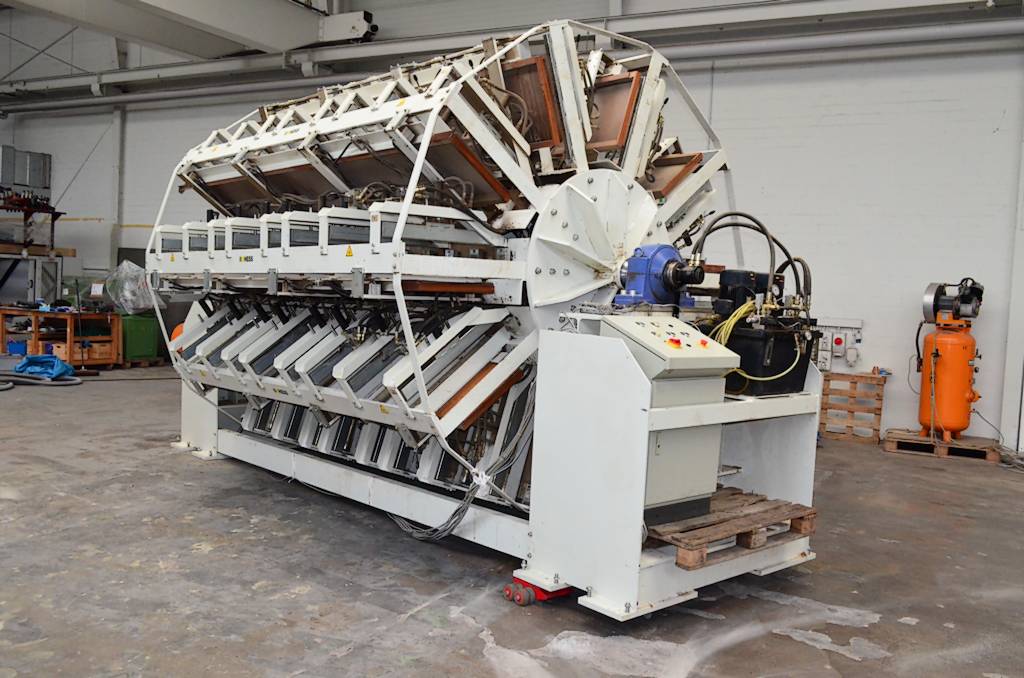

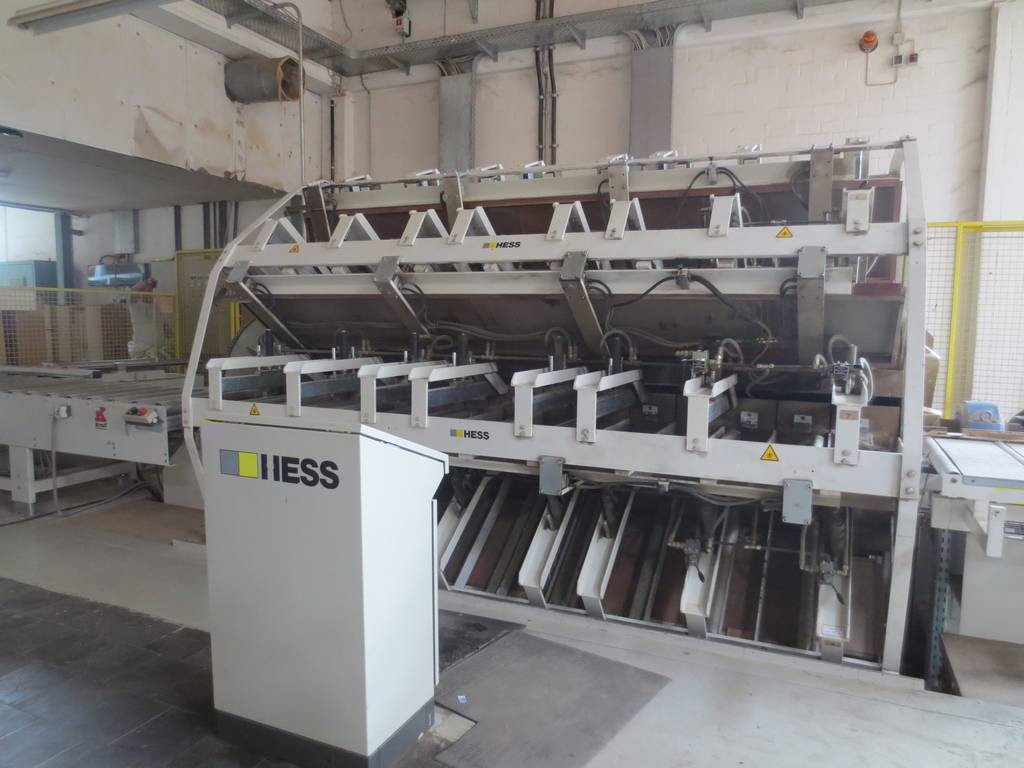

VERLEIMPRESSE HESS |
Typ VERLEIMSTERN |
|

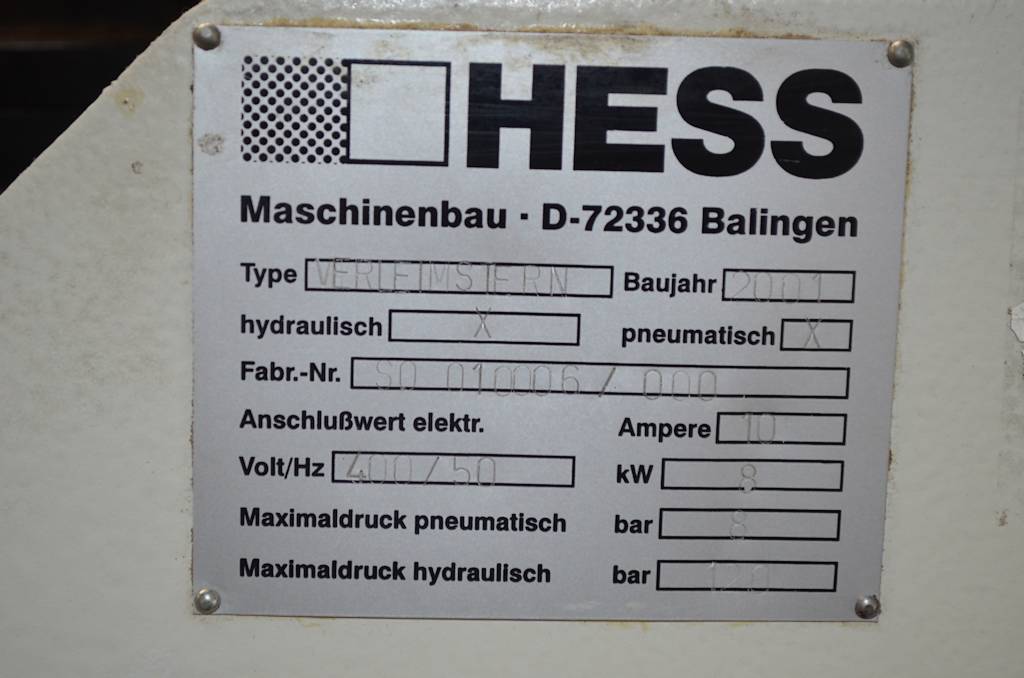

Maschinen-Nr. |
SO 01006/000 |
|
Verwendung |
zum verleimen von Holzkanten |
|
Grundausrüstung: |
|
|
|
schwerer Aufbau; |
|
|
hydraulische Versorgungsanlage; |
|
|
Elektro-Schalt-und Steuerung als Einheit mit der hydraulischen Versorgungsanlage im Baukasten-System; |
|
Pressfelder |
10 |
|
Arbeitslänge |
2×1700 mm , max. 3400 mm |
|
Arbeitsbreite |
650 mm |
|
Einlegetiefe |
20-60 mm |
|
Öffnungsmaß |
800 mm |
|
Elektroanschluss |
7,5 kW, 400 V |
|

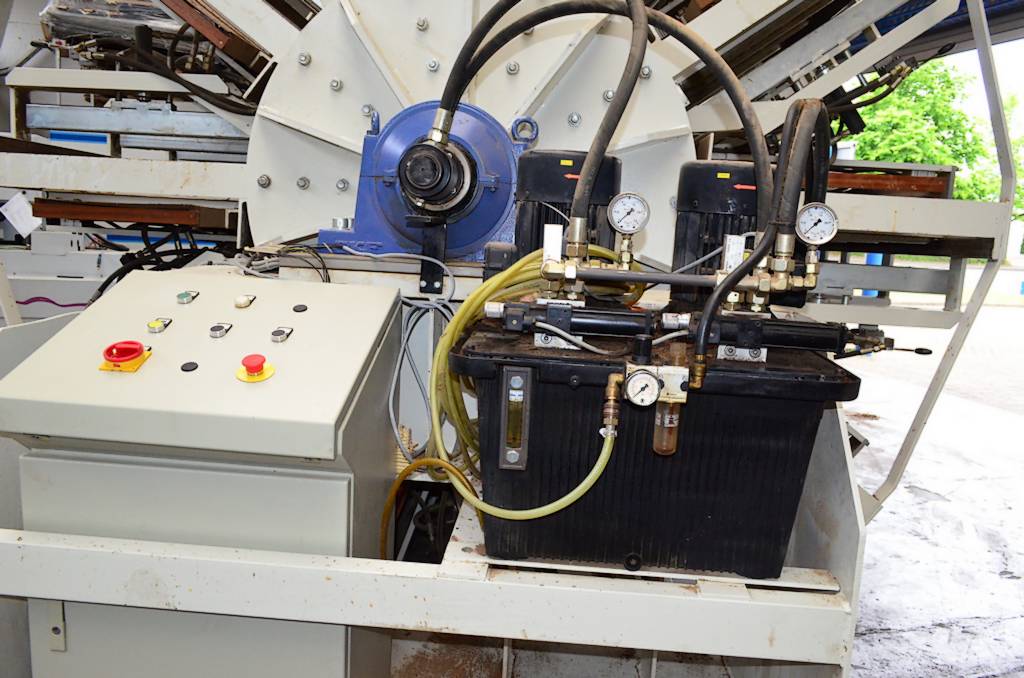

Hydraulikaggregat: Pressen Niederhalter |
2 Pumpen, 2 Motoren Motor 3 kW, Druckeinstellung 30-120 bar Motor 2,2 kW, Druckeinstellung 30-100 bar |
|

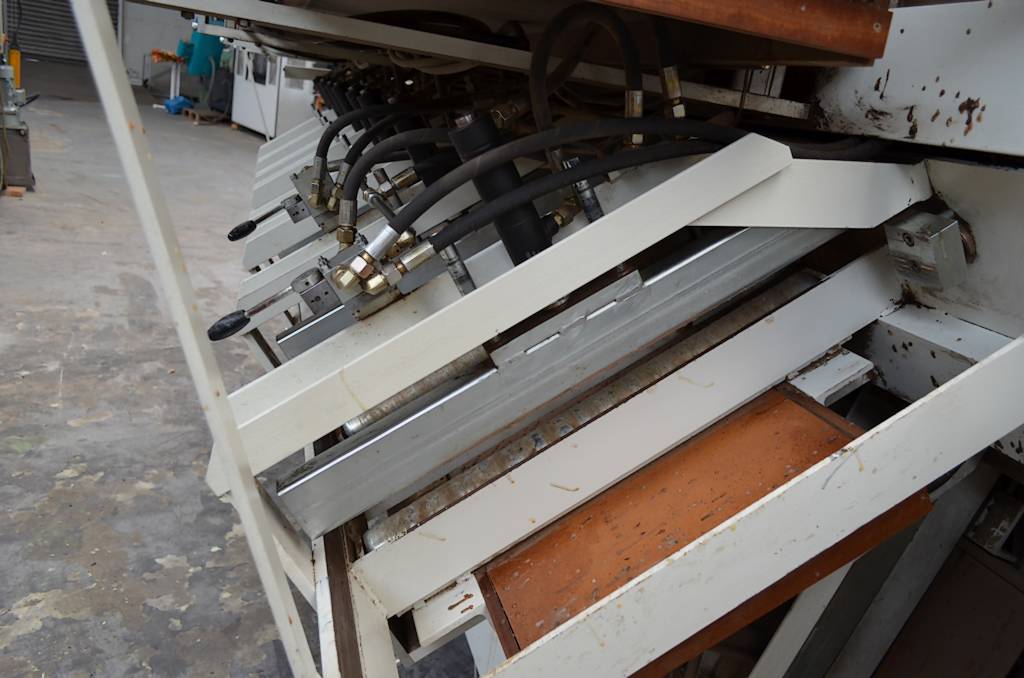

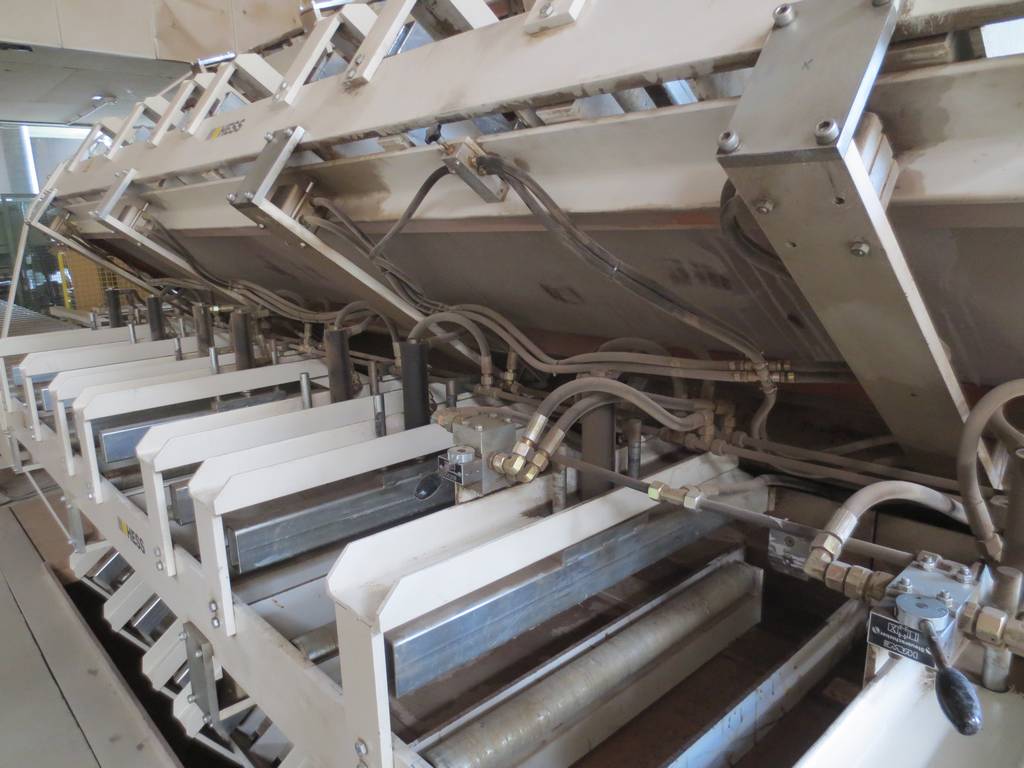

Ausrüstung einer Pressfläche: |
|
|

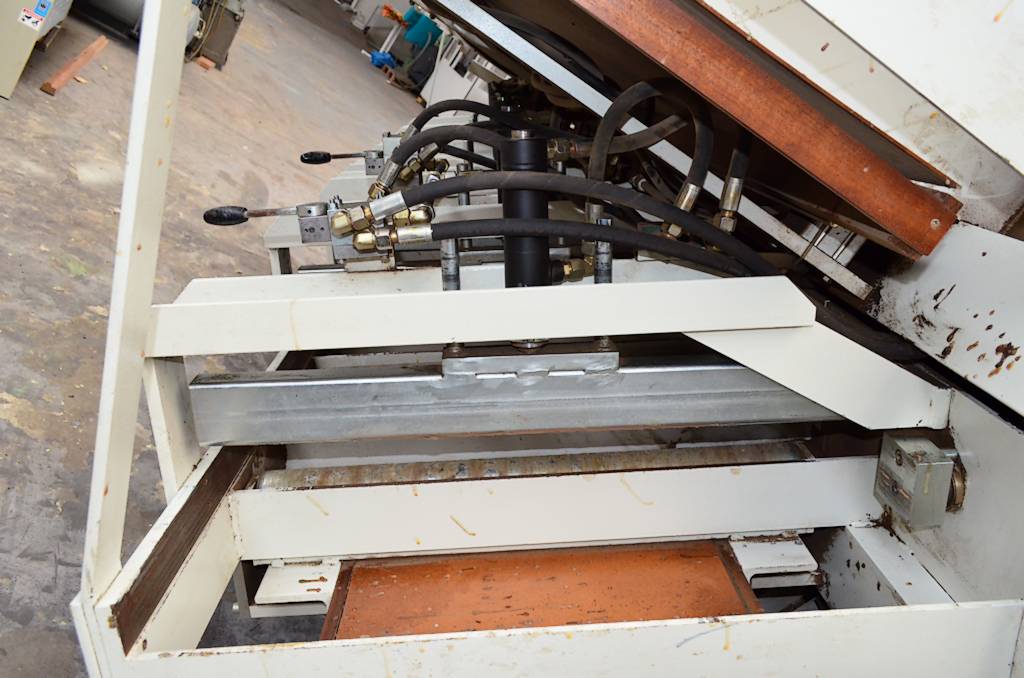

14 Druckzylinder |
je 15.000N Druckkraft , bei max. 120 bar |
|
8 Niederhalter-Einrichtungen |
je 12.000N Druckkraft bei max.100 bar hydraulisch, feste Aufteilung , je 750 mm lang |
|
2 Handschieberventile |
für die Funktionen Pressen und Niederhalten mit den Schaltstellungen ,,Pressen-Stopp-Lösen,, am Pressrahmen eingebaut; |
|
1 Handschieberventil |
für die Funktion Rollenbahn anheben-absenken |
|
Steuerung: |
|
|
1 Zentralsteuerschrank |
für das Hydraulikaggregat |
|
Tipptaster |
für Drehbewegung des Rotors |
|
Plattenabschub |
und Eintransportkontakt |
|
Abschaltung der Drehbewegung |
über Lichtschranke |
|

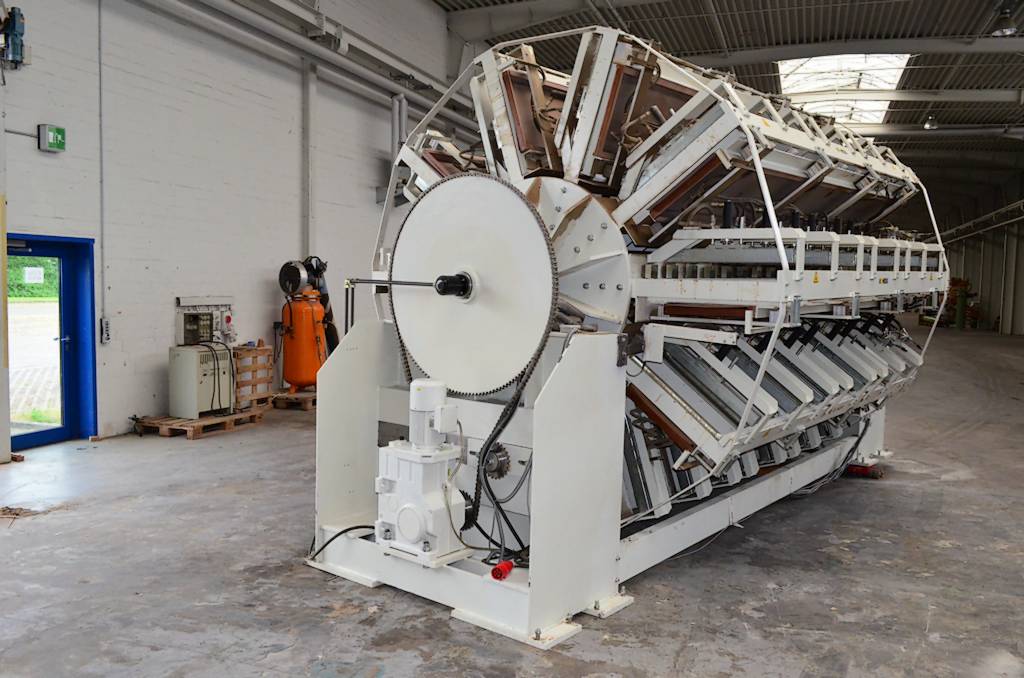

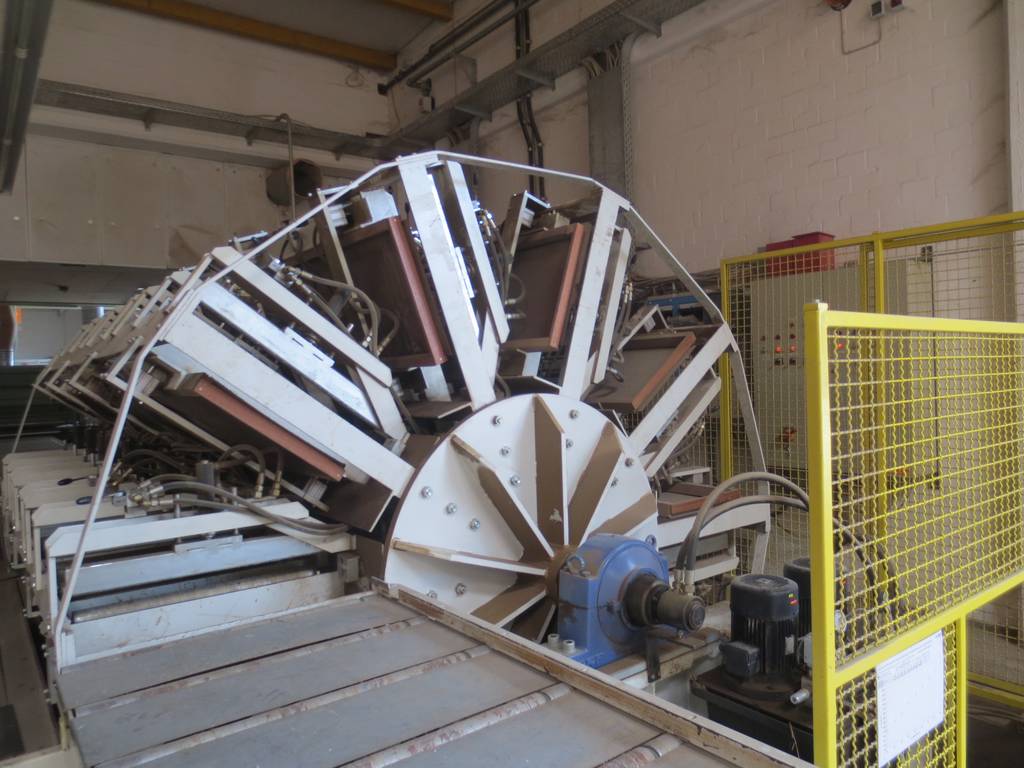

Antrieb: |
|
|
Getriebemotor 2 Drehverteiler |
für 2 Hydraulikkreise und 1 Pneumatikkreis |
|
Abmessungen (L x B xH ) Fundamentmaß |
5800x3150x3520 mm 6000x3000x1000 mm |
|
INKLUSIV: |
|
|
Läng – und Querförder |
Fabr. NEUMANN, Typ LKF-QFF |
|
Maschinen-Nr. |
887581.3 |
|
LxBxH |
ca.5000x1600x900 mm |
|
|
|
|

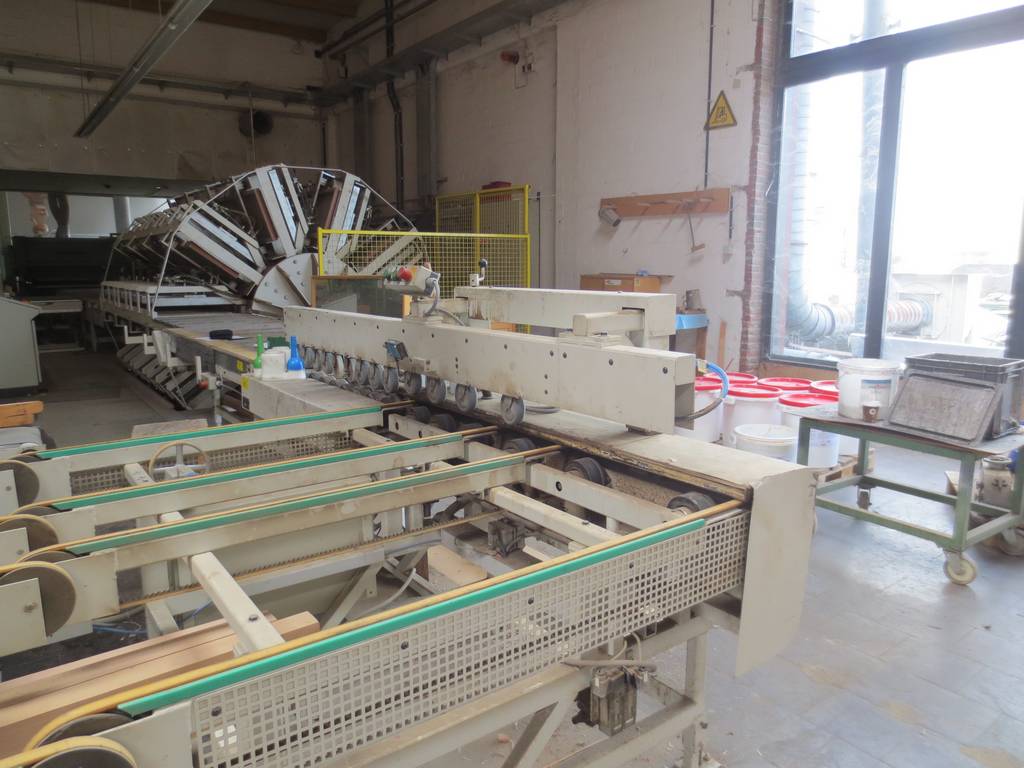

Leimangabeautomat für Kanten |
Fabr. NEUMANN, Typ STL 140E |
|
Maschinen-Nr. |
887584 |
|
LxBxH |
2500x1500x1300 mm |
|
Rollenförderbahn |
Fabr. NEUMANN, Typ TBRB |
|
Maschinen-Nr. |
887585 |
|
Länge der Förderer |
3400mm |
|
Breite der Rollen |
830 mm |
|
Gürtelförderband |
(angeschlossene ) 2000 x 120 mm |
|
Gesamt LxBxH |
3800x1200x850mm |
|
Plattenabschub |
Fabr. HESS |
|
Maschinen-Nr. |
SO 01006/000a |
|
Pneumatische Abschubeinheit |
für Tipptasterbetrieb |
|
Arbeitshöhe |
850 mm |
|
Hub der Zylinder |
900 mm |
|
Pneumatikanschluss |
min. 3 bar / max. 10 bar |
|
Bedingung |
über Tipptaster |
|
LxBxH |
1400x1700x850 mm |
|
Scherenhubtisch |
Fabr.KRAFT, Typ E.10.08.8.1.0 |
|
Tragekraft |
1000 kg |
|
Arbeitsfläche/ Grundmasse |
1800×800 mm |
|
2 Rollenförderbänder |
Fabr. KRAFT |
|
Rollenbreite |
800 mm |
|
Länge der Förderern |
1x 1400 mm, 1x 2500 mm |
|
Gesamt LxBxH |
4100x900x850 mm |
|
Schutzgittern |
2 x L2,20 x H1,55 m 2 x L1,15 x H2,15 m 2 x L2,60 x H1,60 m |
|
Standort |
32683 Barntrup |
(Änderungen und Irrtümer in den technischen Daten sowie Zwischenverkauf vorbehalten)
