Opis

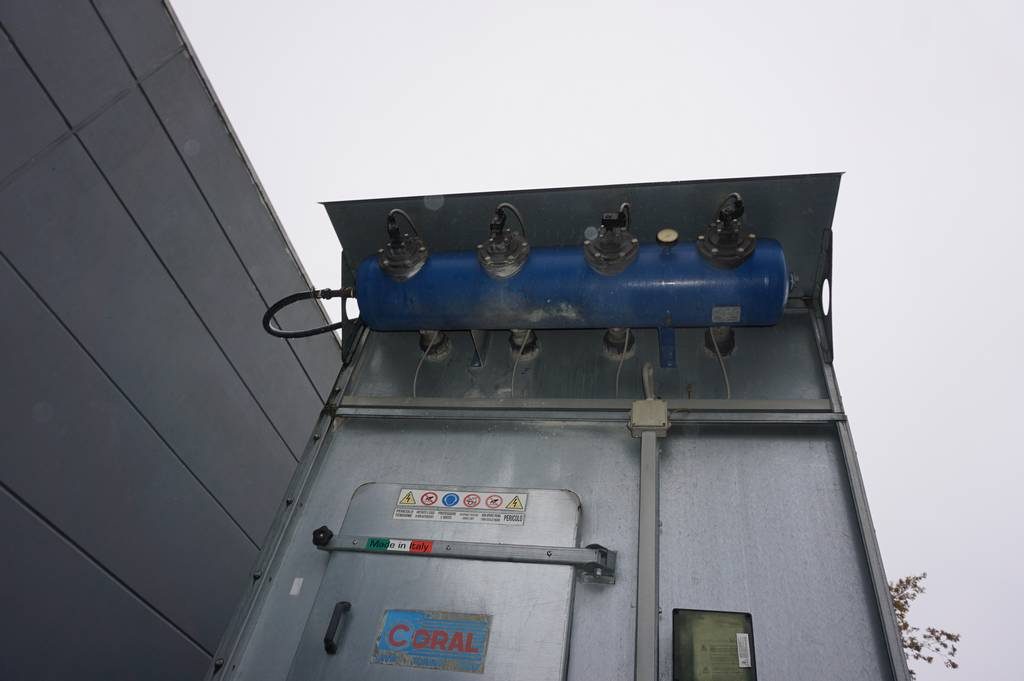

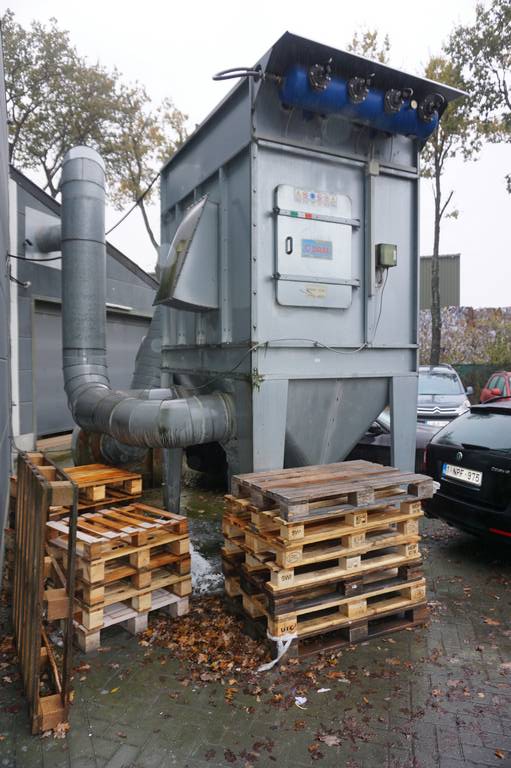

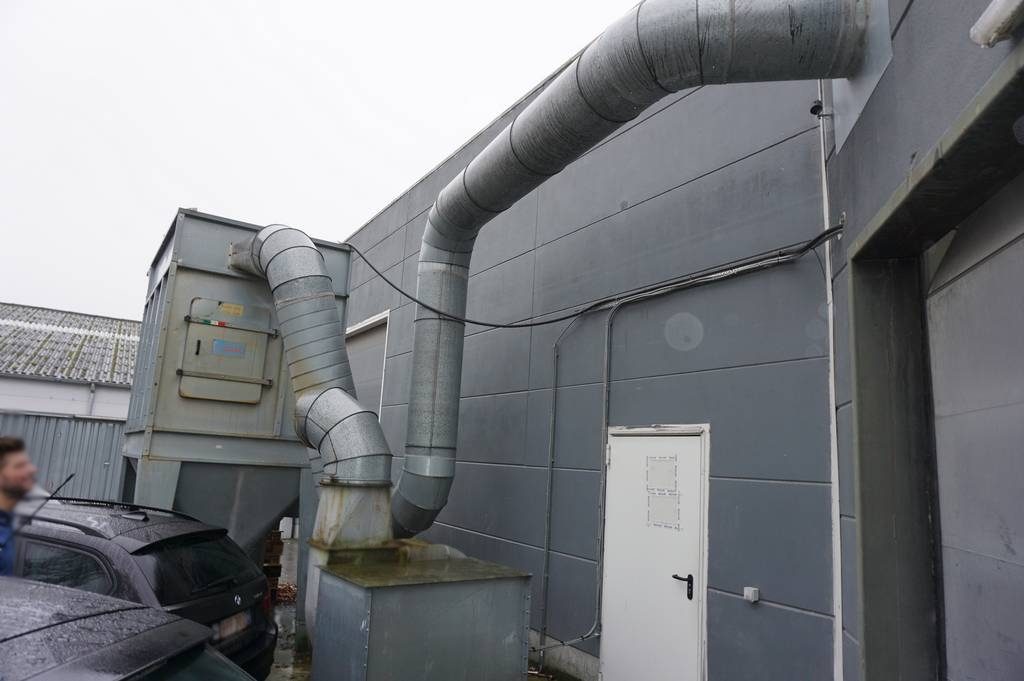

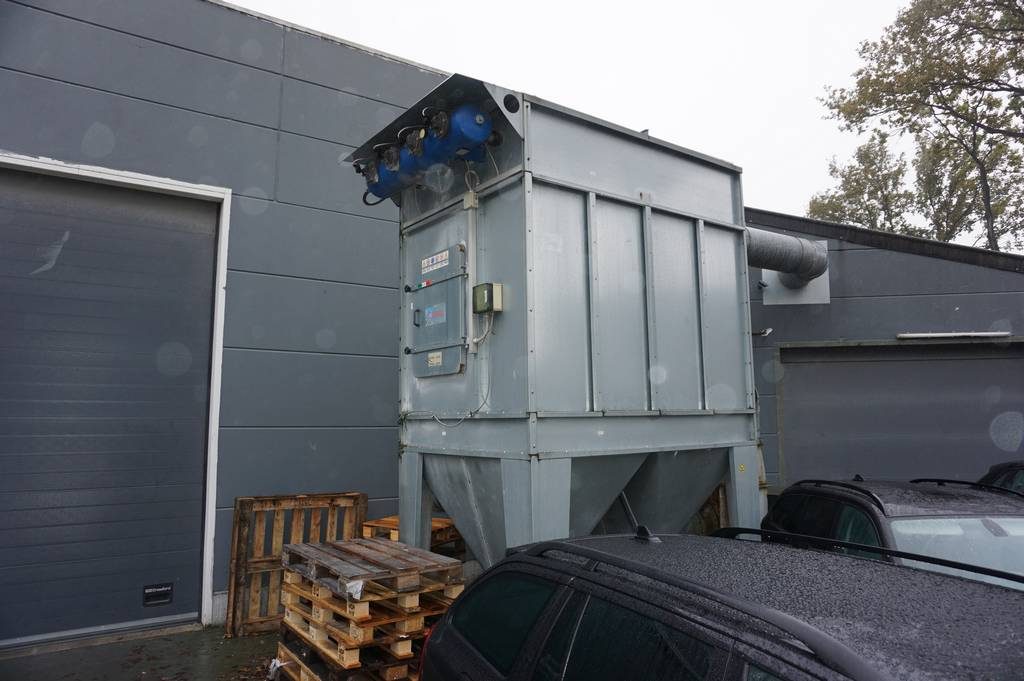

Maszyna dostepna z lub bez system filtracji i odciagu widocznym na zdjeciach.
przeznaczona do precyzyjnego szlifowania lakieru, forniru i lekkiej kalibracji.
|
Numer maszyny |
AE/028165 |
|
Ilosc przepracowanych godzin |
ok. 5500 |
|
Szerokosc szlifowania |
1350 mm |
|
Max. grubosc obrobcza |
4-170 mm |
|
Elektronicznie sterowany system docisku stop-trzewika dla kazdego agregatu. |
– 46 segmentow w odstepie 30 mm, – automatyczne dopasowanie sie segmentow do obrabianego materialu – tolerancja do 2 mm, (± 1 mm na lini szlifowania) – dopasowane cisnienie, |
|
Uklad Agregatow: |
poprzeczny, wzdluzny, wzdluzny, polerka |
|
1. Agregat poprzeczny XC46 |
silnik o mocy 15 kW; predkosc tasmy 5,5 -11-22m / sec Wymiar tasmy szlifujacej 5500×150 mm Bezawaryjne hamowanie Pneumatyczne napinanie tasmy Incl. Logic 50 basic control system dla sekwencyjnego trzewika |
|
2. Agregat wzdluzny „kombi” CS |
TSE 46 – Walec gumowy „miekki” 45SH + elektronicznie sterowany trzewik TSE 46, srednica walca 175mm. Moc silnika 18,5 kW. Predkosc tasmy 3 – 18m / sec (falownik) Wymiar tasmy szlifujacej 2620 x 1370 mm Bezawaryjne hamowanie, napinanie tasmy pneumatyczne, system oczyszczania tasmy szlifujacej, tasma szlifujaca z oscylacja 100 mm, obrot rownolegly i przeciwbiezny Agregat przeznaczony do lekkiej kalibracji |
|
3. Agregat wzdluzny trzewik |
Elektronicznie sterowany trzewik TSE 46. Predkosc tasmy 3 – 18m / sec (falownik). Moc silnika 15 kW; Predkosc tasmy 10+20 m/sek Wymiar tasmy szlifujacej 2620×1370 mm Bezawaryjne hamowanie, napinanie tasmy pneumatyczne, system oczyszczania tasmy szlifujacej, tasma szlifujaca z oscylacja 100 mm, |
|
4. Polerka (filc) typ GSO / 200 z elektromechaniczna oscylacja |
Średnica: 200 mm, moc napędu: 2,2 kW, ekscentryczna regulacja wałka, gumowa rolka dociskowa na wyjsciu. |
|
Stol rolkowy na wejsciu i wyjsciu |
dla dluzszych elementow obrobczych |
|
Stol z transporterem Vakuum |
wentylator o mocy 5,5 kW |
|
Naped posuwu |
2,2 kW |
|
Predkosc posuwu |
3,5 – 18 m/min |
|
Elektroniczny pomiar grubosci materialu szlifowanego |
Sensor pomiarowy na wejsciu |
|
Kolorowy wyswietlacz sterujacy „touch screen” LOGIC TS |
Ekran dotykowy 5,7”, ustawienia wartosci obrobczych, przejacia materialu, predkosci posuwu, zuzycia tasmy. |
|
Pamiec 120 programow |
|
|
Calkowita moc przylaczowa |
ok. 58 kW |
|
Strona uzytkowa, wymiany tasm szlifujących |
prawa |
|
Zastosowanie |
szlifowanie plyt lakierowanych – wysoki polysk, MDF, forniru, drewna, lekka kalibracja |
|
Stan techniczny |
Stan techniczny perfekcyjny, regularnie serwisowana |
|
Ciezar |
3700 kg + wentylator vakuum 200kg |
(Z zastrzeżeniem, pomyłek, zmian technicznych i wcześniejszej sprzedaży)
