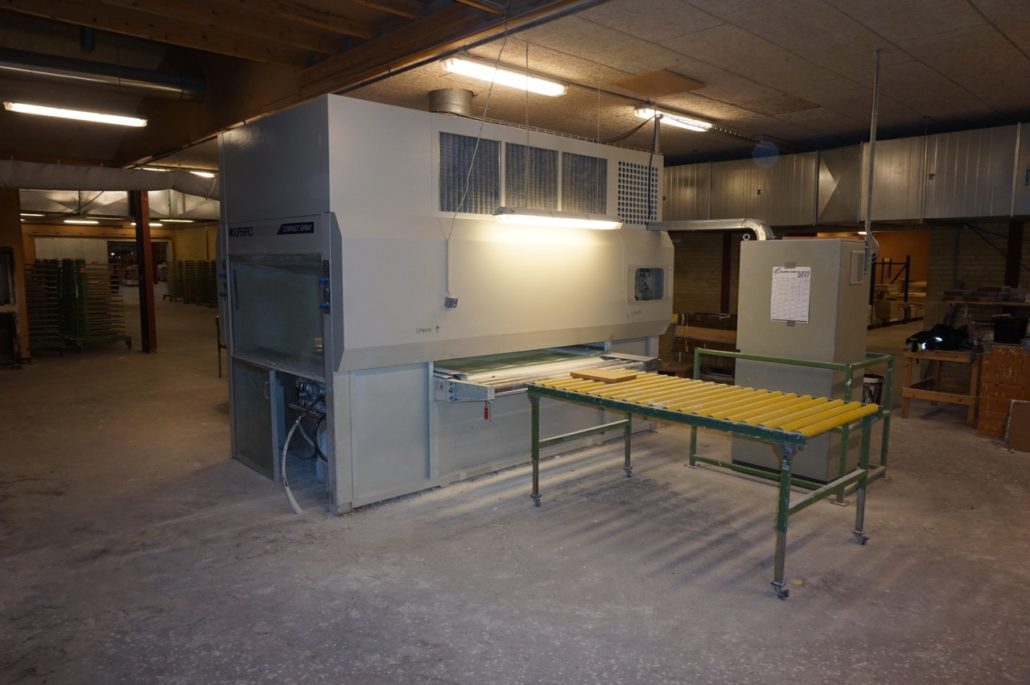

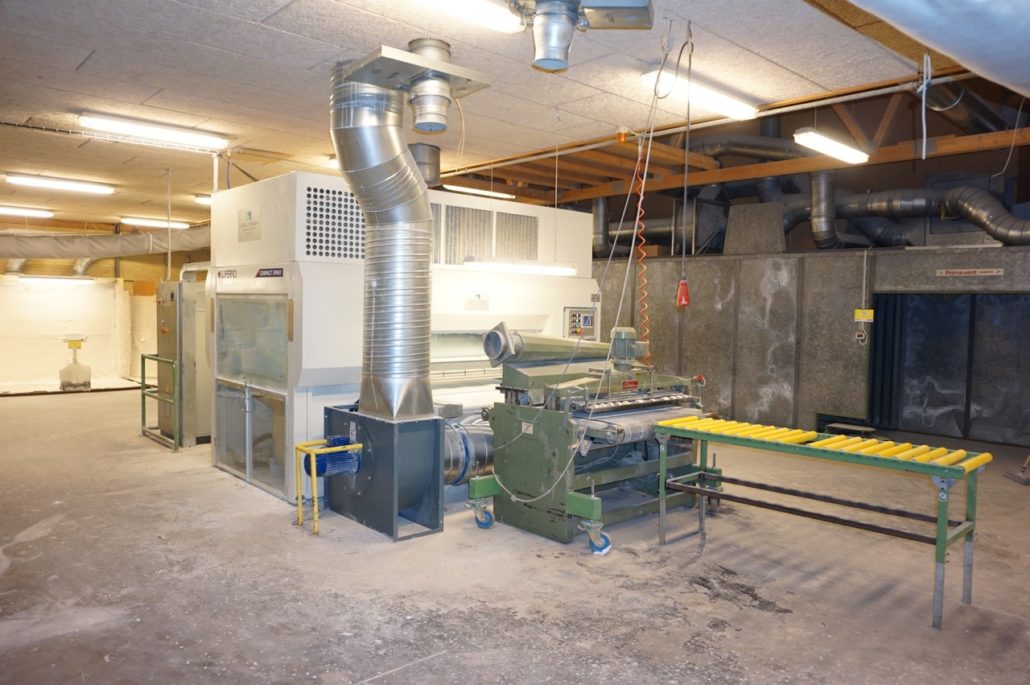

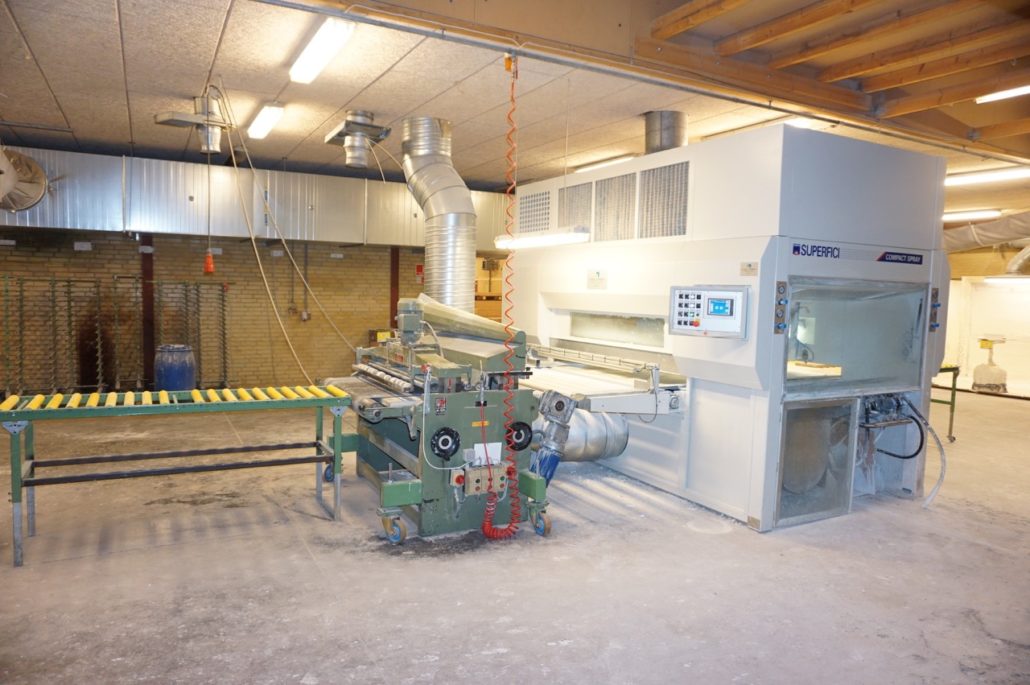

Lackierline mit Spritzmaschine Superfici Compact Spray und Bürstenmaschine VS 26, Bj. 2006

1. Einlaufrollenbahn und Auslaufrollenbahn

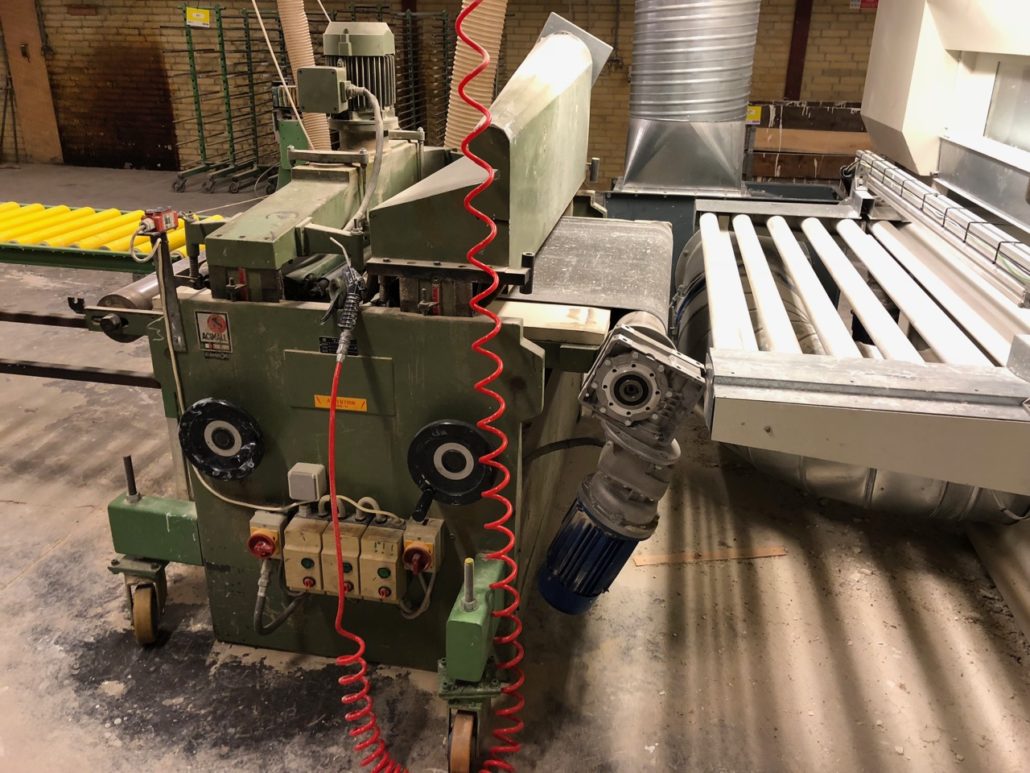

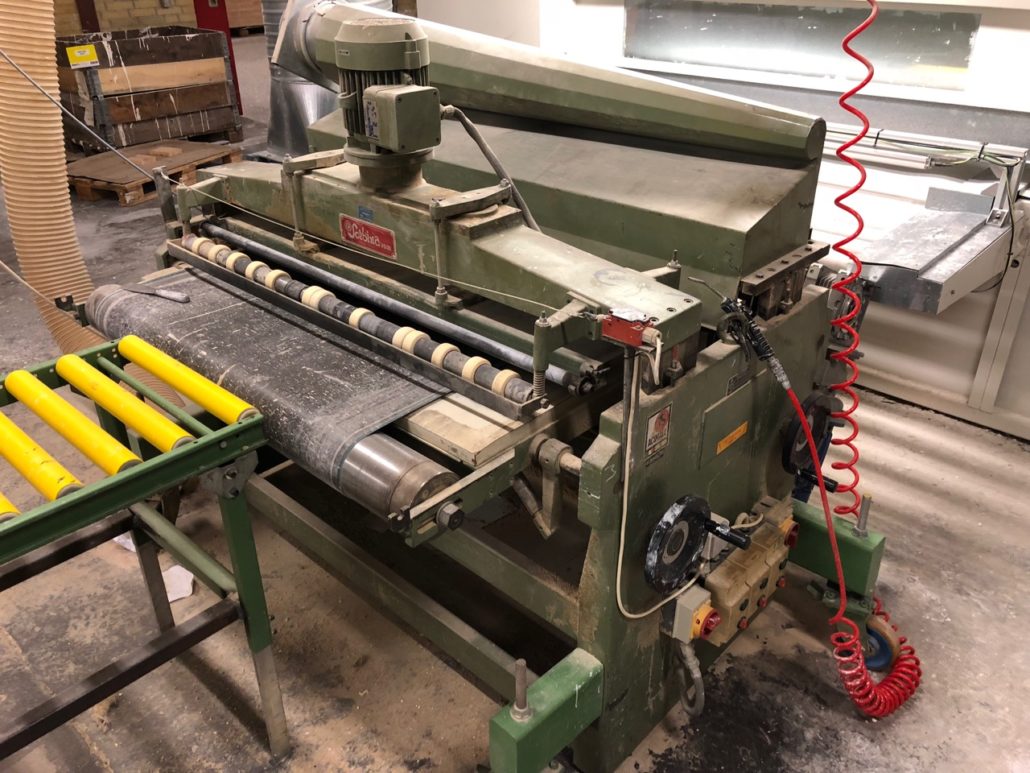

2. Bürsten-, Schleifmaschine Sorbini

Typ VS 26

Transportbandbreite

1000 mm (1200 mm)

Arbeitshöhe je Aggregat Handverstellbar

0-120 mm

Arbeitshöhe vom Boden

900 – 950 mm

– Schuhaggregat mit Oszillation

Länge

1300 mm

Breite

150 mm

Oszillation Motor von oben

0,55 kW

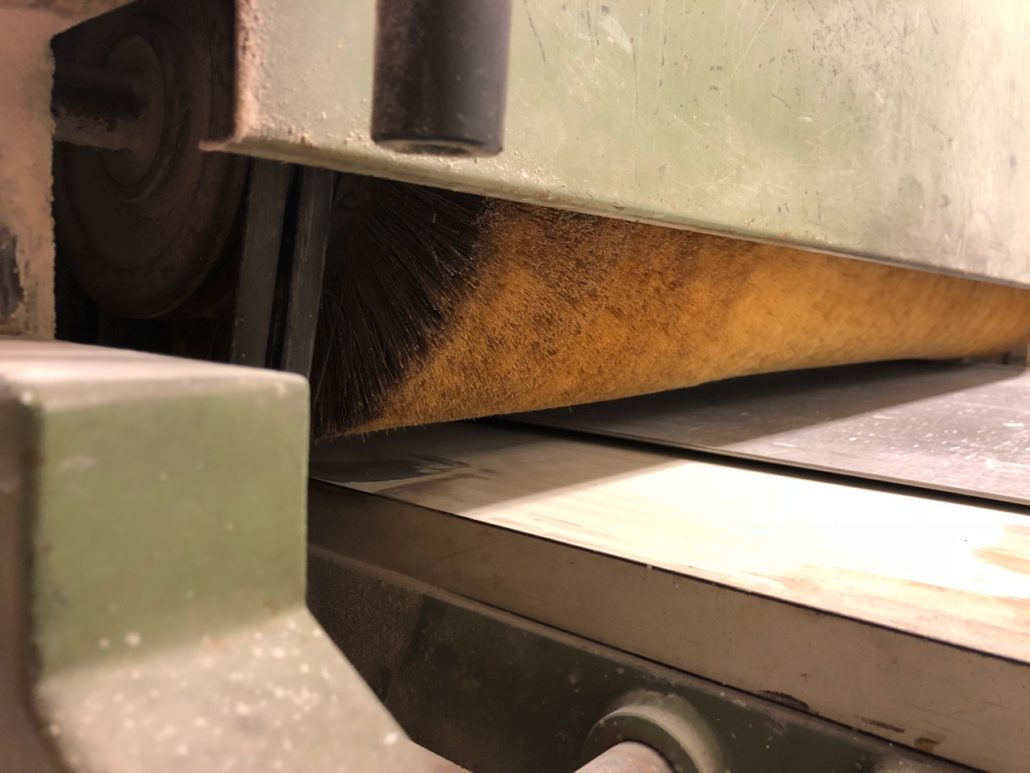

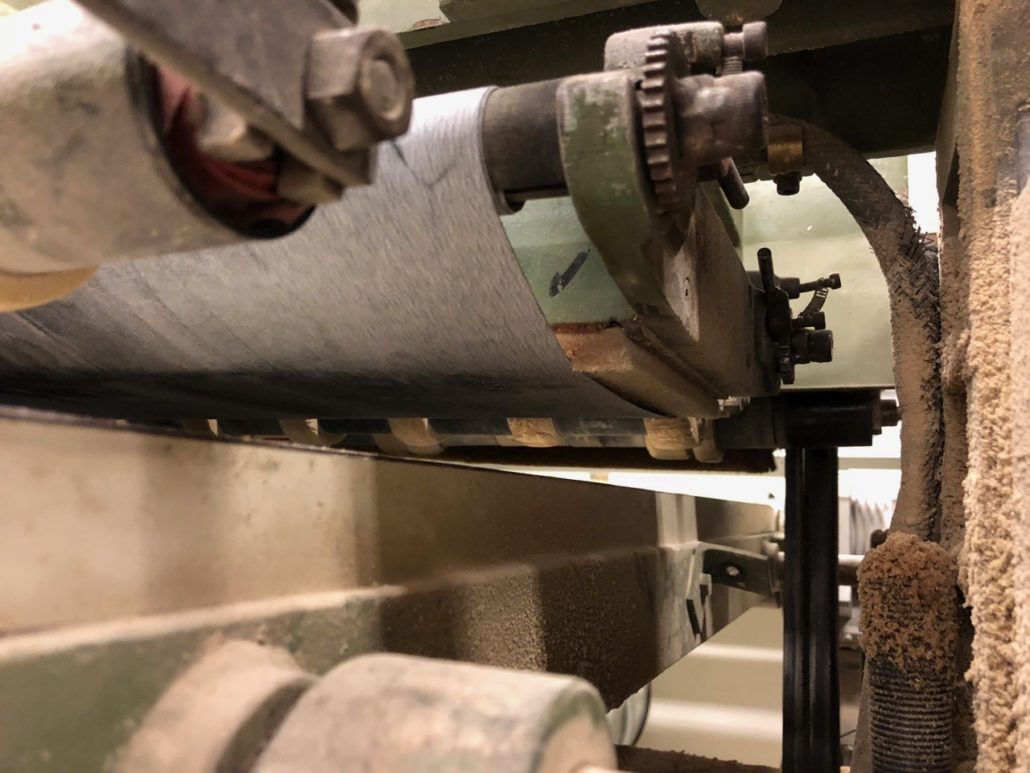

– Bürstenaggregat

Motor

1,1 kW

Schleifbürstendurchmesser

max. 230 mm

Schleifbürstenlänge

1300 mm

Absaugstutzen- Durchmesser

1 x 180 mm

– Vorschub Stufenlosregelbar (Inverter)

1,5 – 15 m/min,

Vorschubmotor

0,75 kW

Verwendung

zum Putzen an geraden und profilierten Teilen und Platten, zum Schleifen von HDF Teilen und MDF Platten sowie Massivholz

Gewicht

ca. 1000 kg

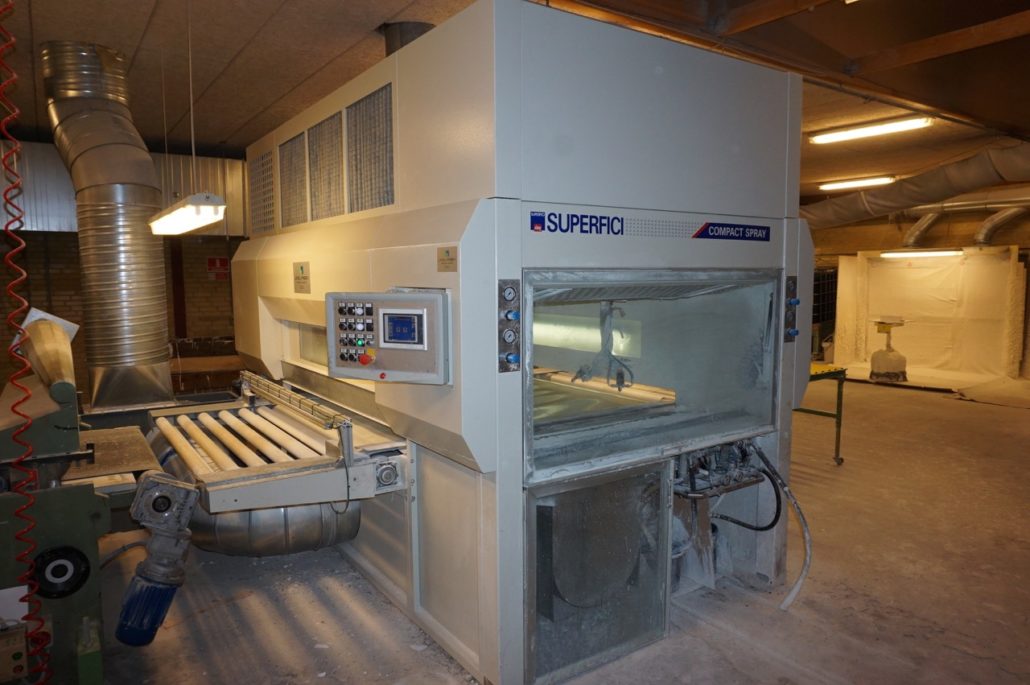

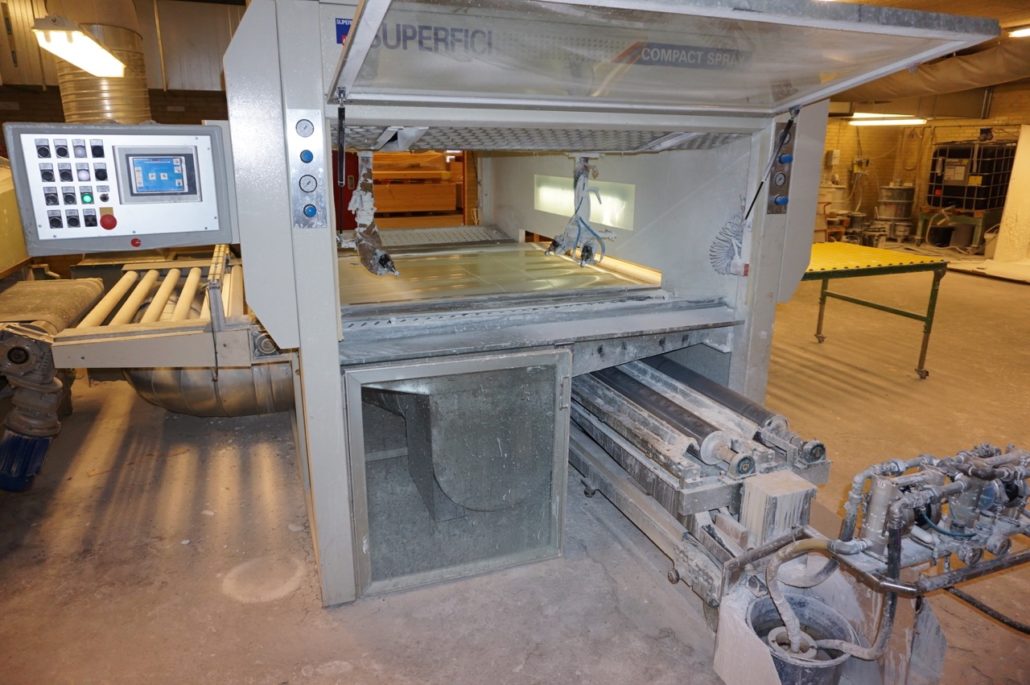

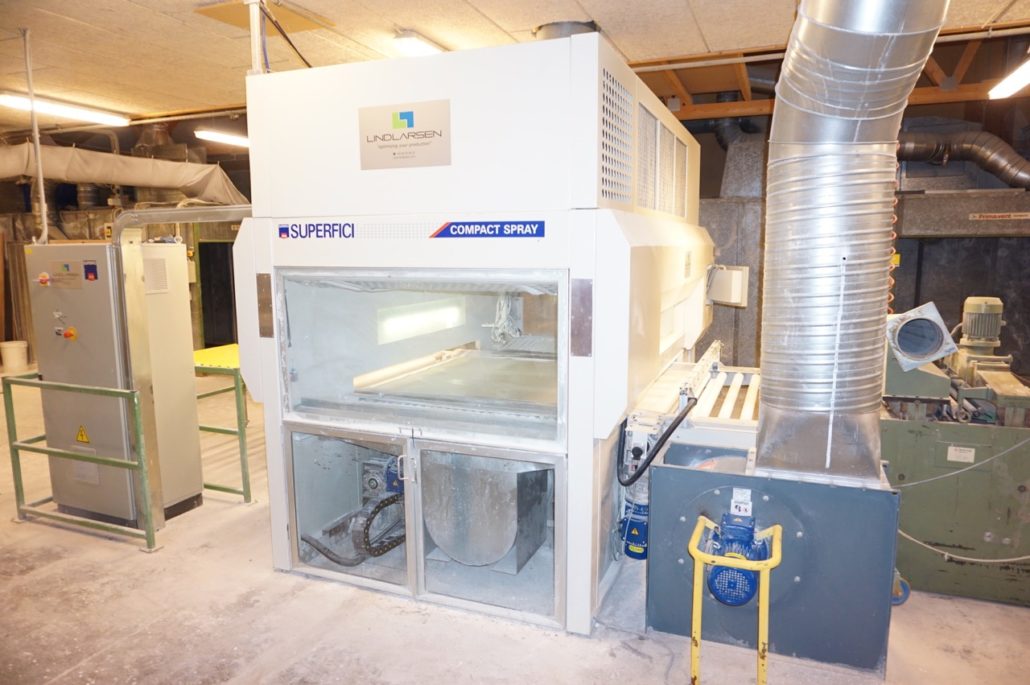

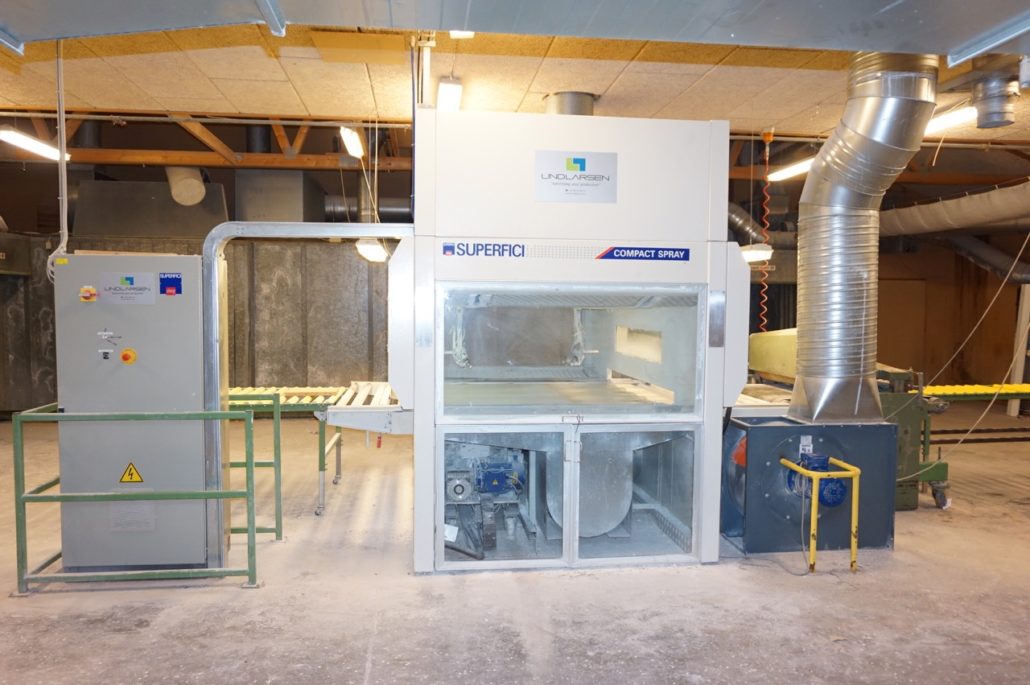

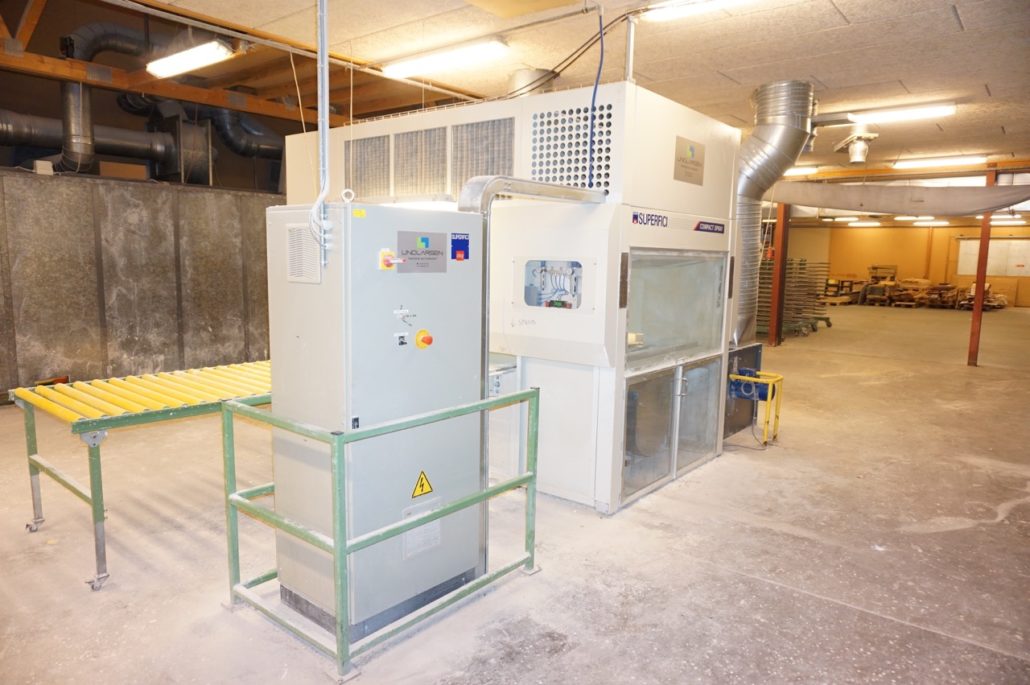

3. Spritzmaschine Superfici

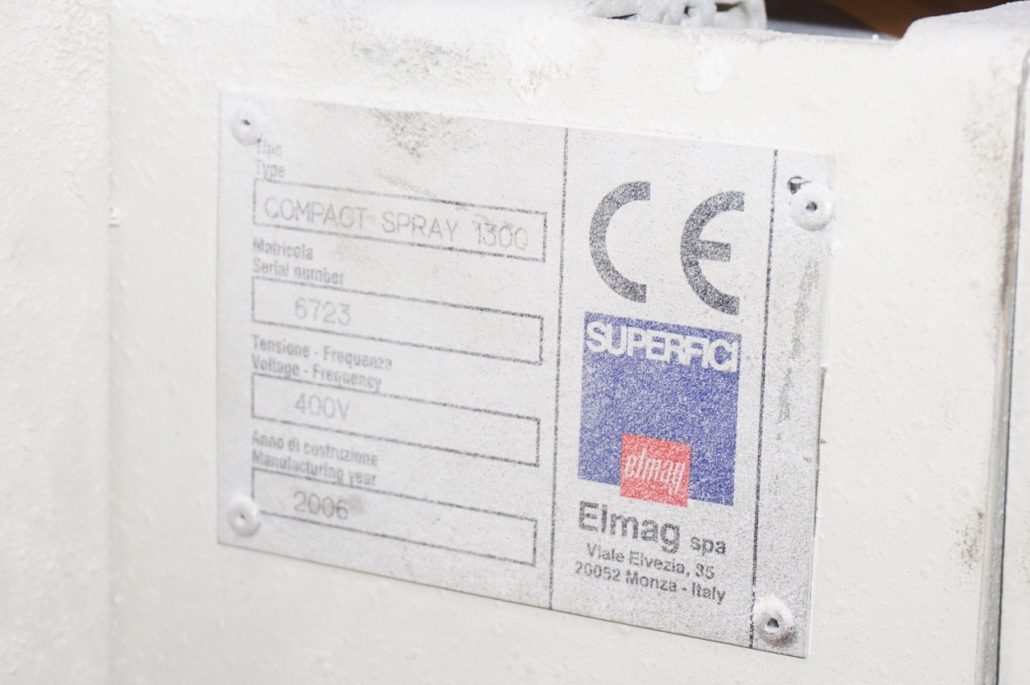

Typ Compact Spray 1300

Masch.-Nr.:

6723

Arbeitsbreite

20 – 1300 mm

Werkstückhöhe

8 – 90 mm

Arbeitshöhe

900 mm, +-20mm

Vorschubgeschwindigkeit

2 – 6 m/min

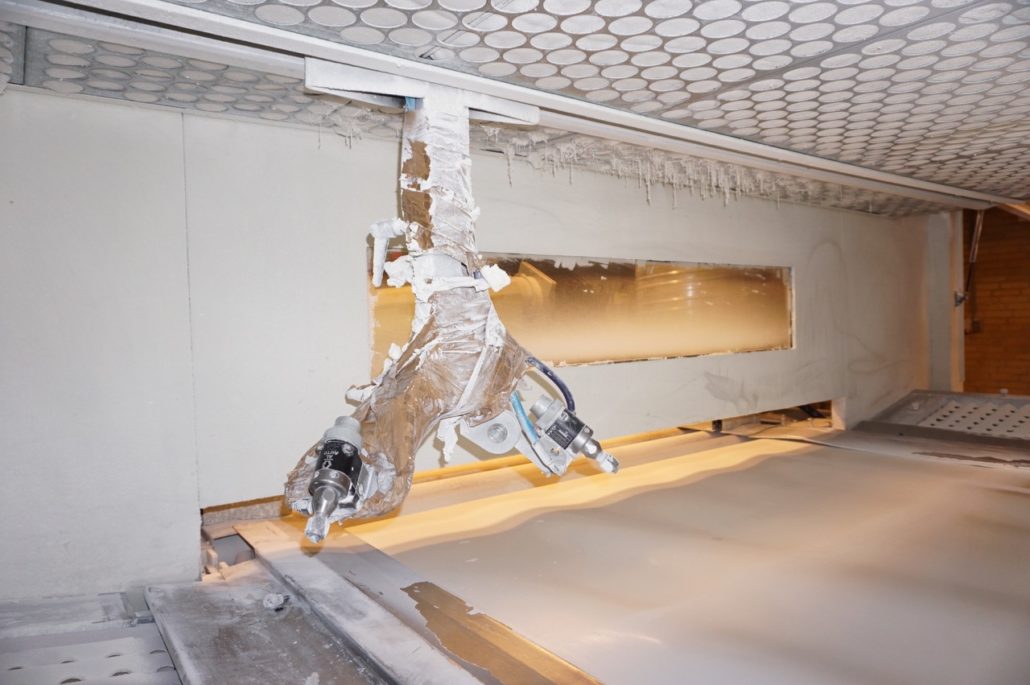

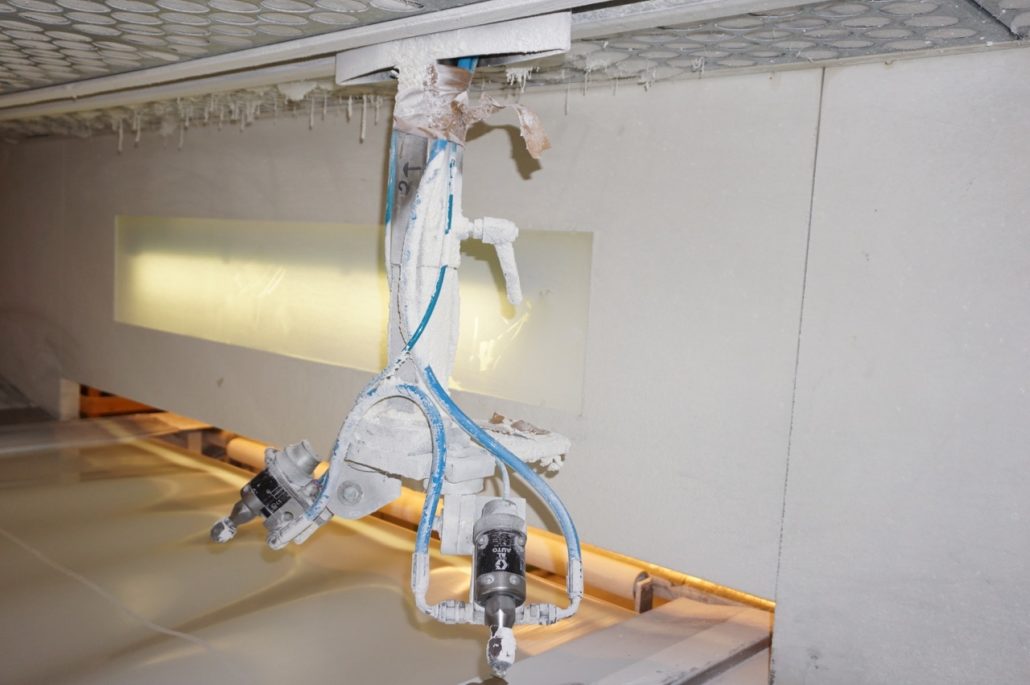

Spritzarm

Einzelschlittenläufer mit Doppelarm der auf Präzision gleitführungen läuft.

Anzahl der installierten Spritzpistole

4 Stk. (Option 8 Stk).

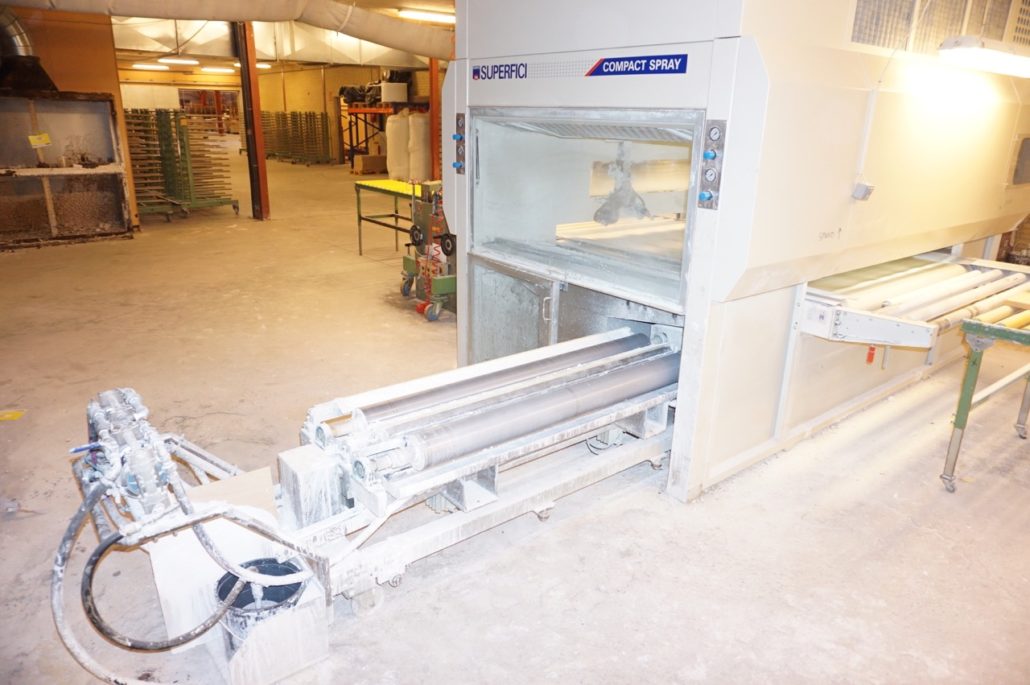

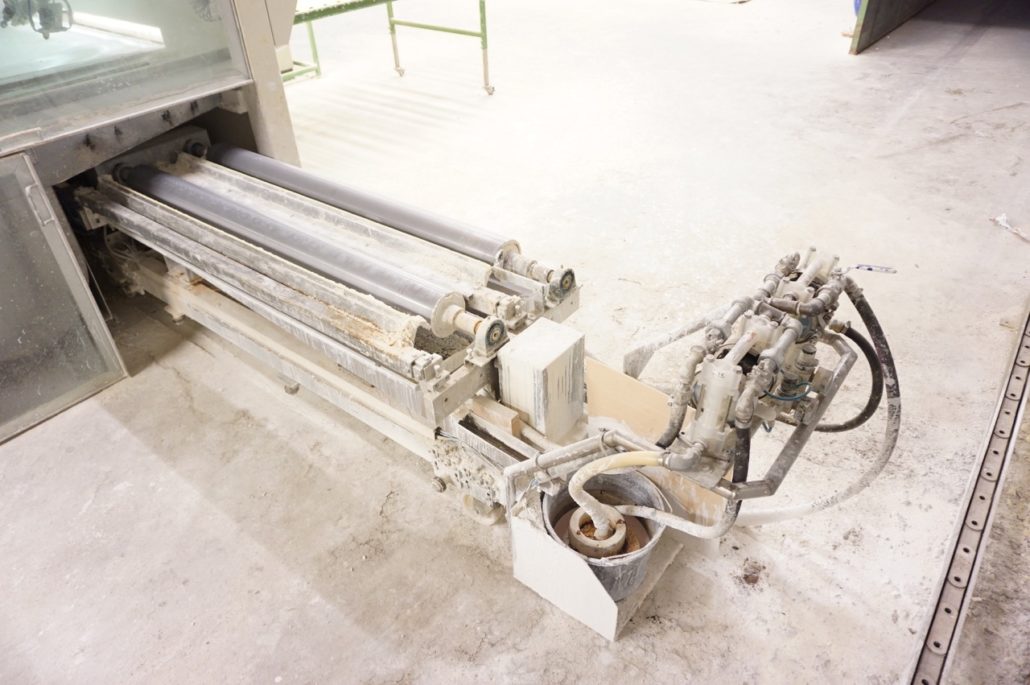

Mit Lackrückgewinnungseinheit

mit Band- Selbstreinigungssystem, ausgestattet mit einer geeigneten Lackrückgewinnungs- und Reinigungseinheit, entwickelt für große Produktionsserien

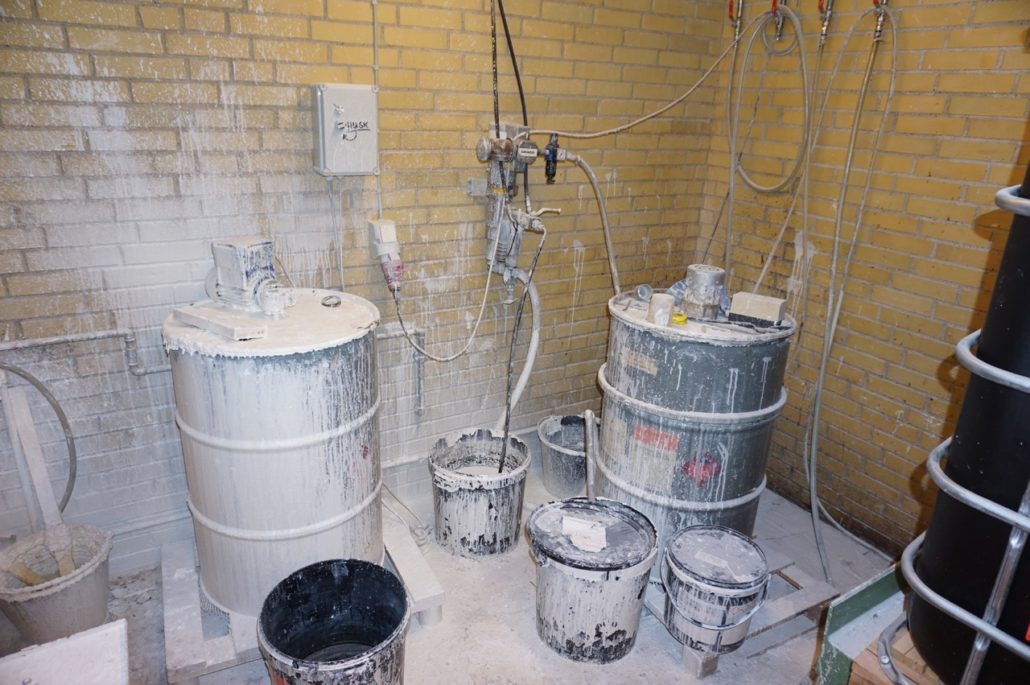

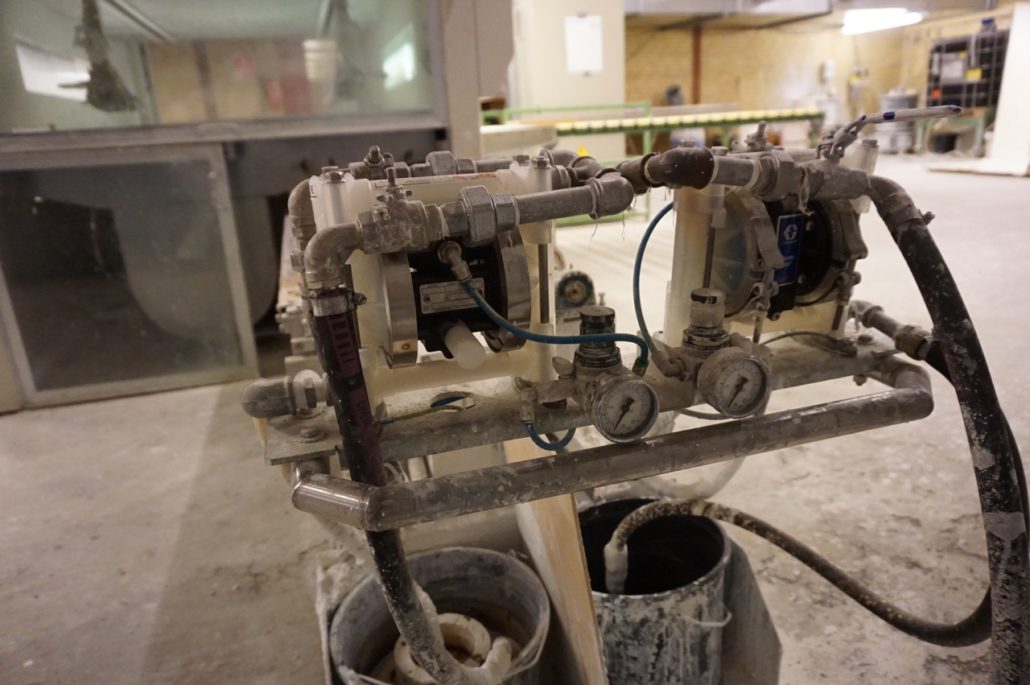

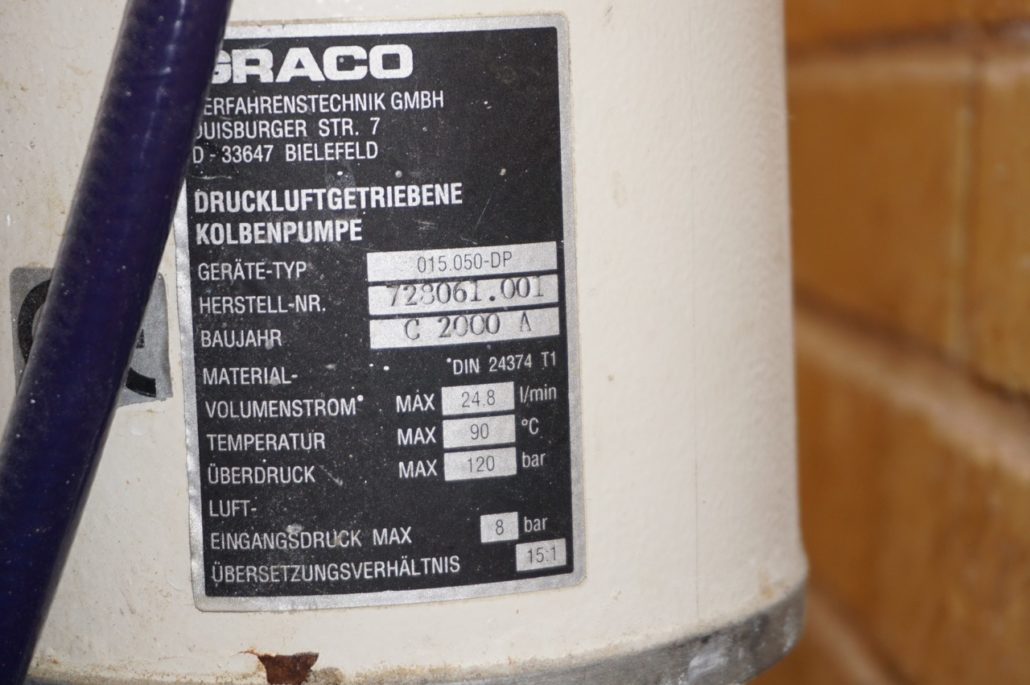

Lackpumpe GRACO

Kolbenpumpe 120 bar, Volumenstrom 24,8l/min, Übersetzungverhältnis 15:1

Einlassluft

2 Ventilatoren, max. 6000 m3/h

Überdruckkabine

Mit kontrollierten Belüftungsystem

Abluftleistung

Ventilator 2,2 kW, max. 8.800m3/h,

Druckluft

6bar

Ex-Ausführung

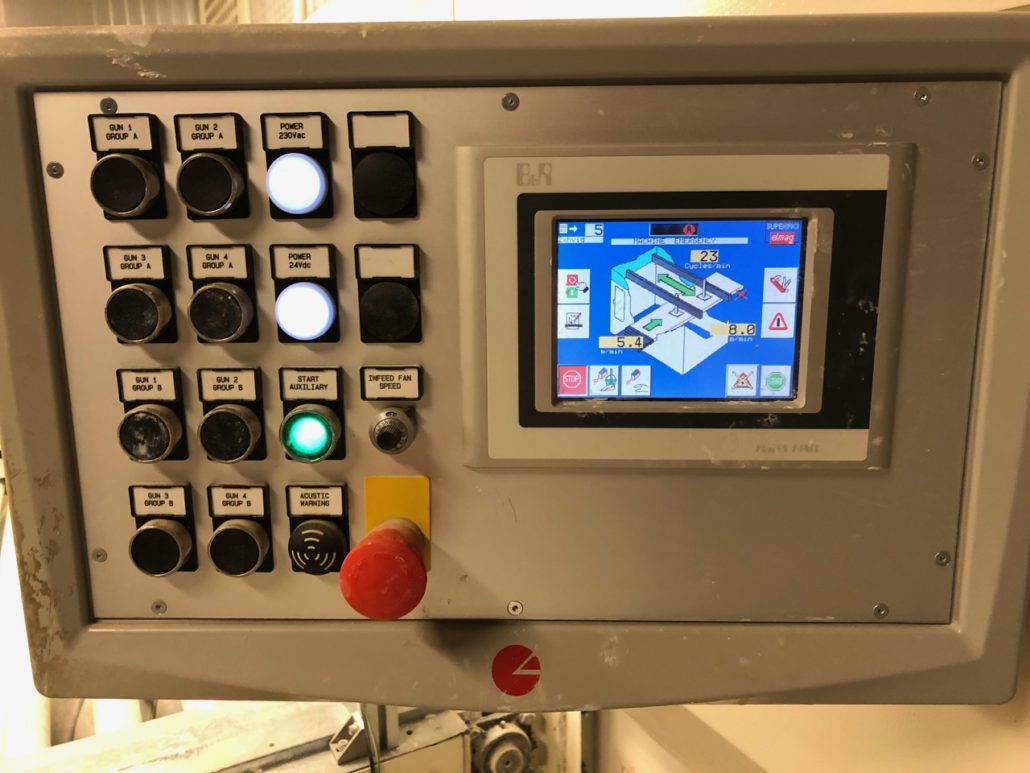

Bedienungspult

Touch Screen

Software

Superfici Opti Spray 1.8

Betriebsspannung

400 V, 50 Hz

Abmessungen Schaltschrank

800x600x1900mm

Abmessungen Spritzmaschine

ca. 3230x2800x2900mm

Installierte Leistung des Automat

15,6 kW

Gewicht

ca. 4.500 kg

Standort

Denmark
