Beschreibung
Die Maschine ist speziell dafür ausgelegt, alle Prozesse, die normalerweise auf Oberflächen ausgeführt werden, an Kanten auszuführen.
Die Maschine kann in folgenden Funktionen eingesetzt werden:
1) Holz- oder Furnierkanten für jede Art von Furnier

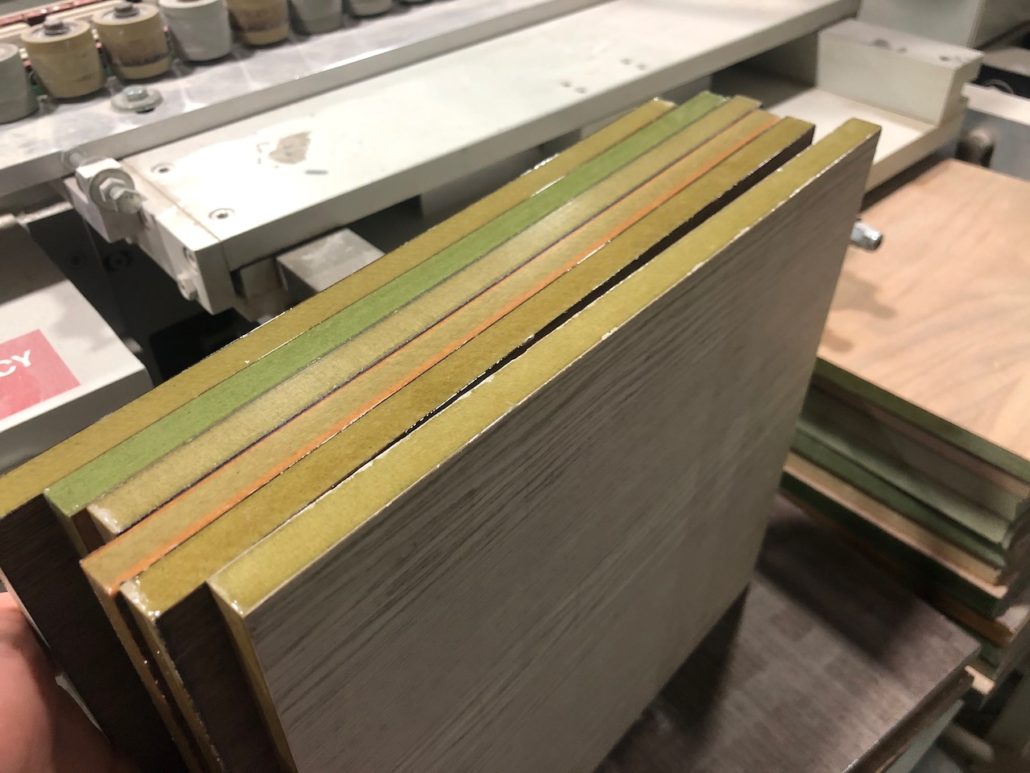

2) Kantenfüllvorgang vor der Endbearbeitung für jede Art von konstruierter Platte wie PD, OSB, MDF usw.
|
Masch.: – Nr. |
221 / E. |
|

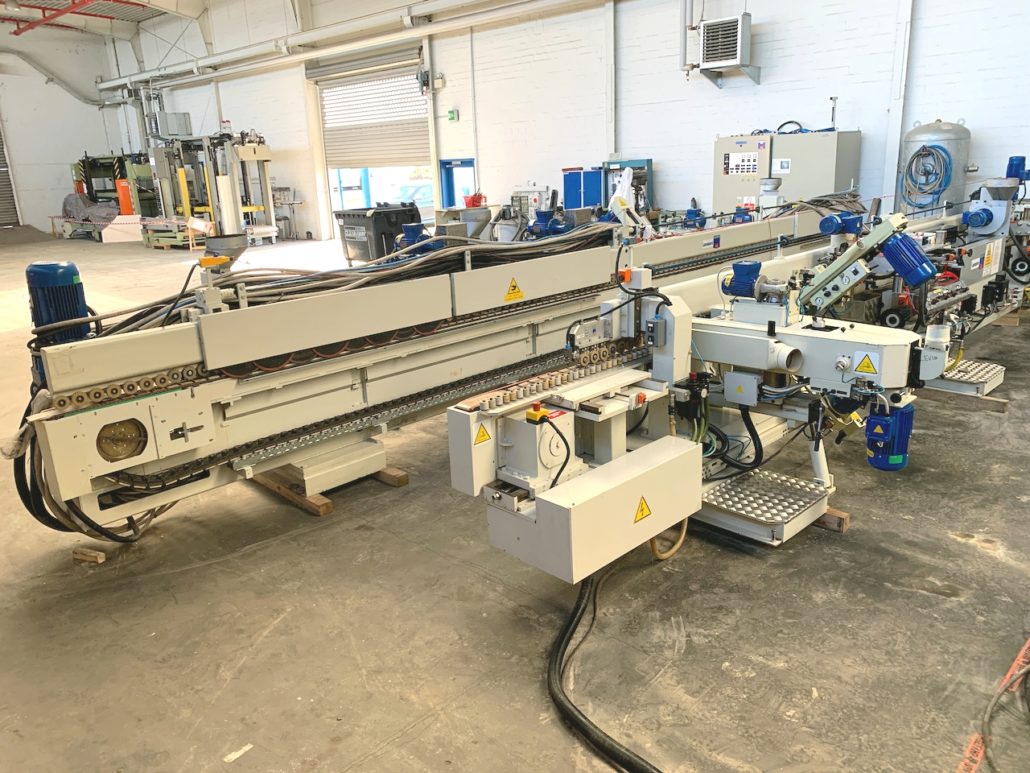

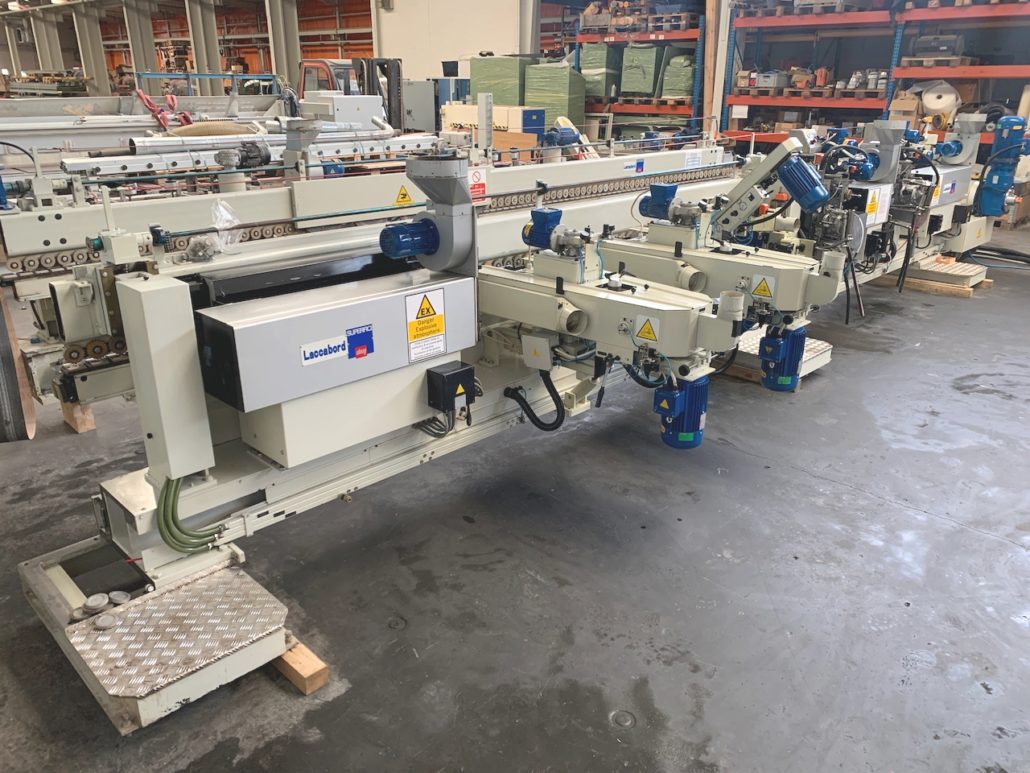

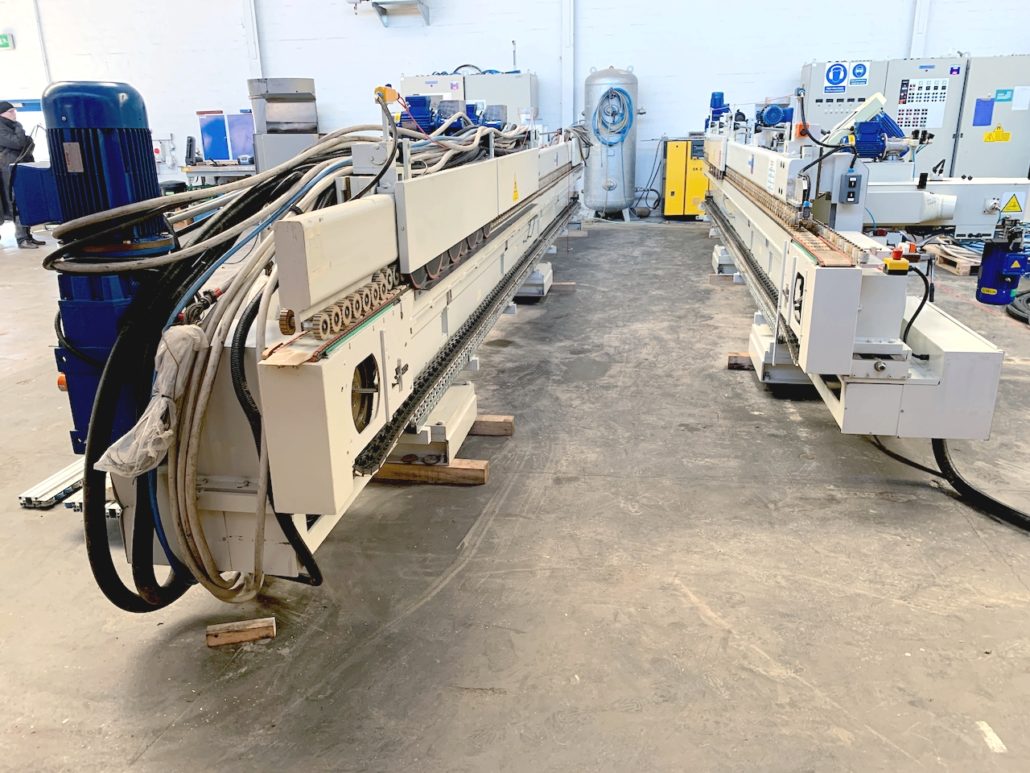

Maschinenlänge |
ca. 20.000 mm |
|
Max. Dicke der Werkstücke |
60 mm |
|
Min. Dicke der Werkstücke |
10 mm |
|
Min. Arbeitsbreite |
100 mm |
|
Aggregaten: |
|
|

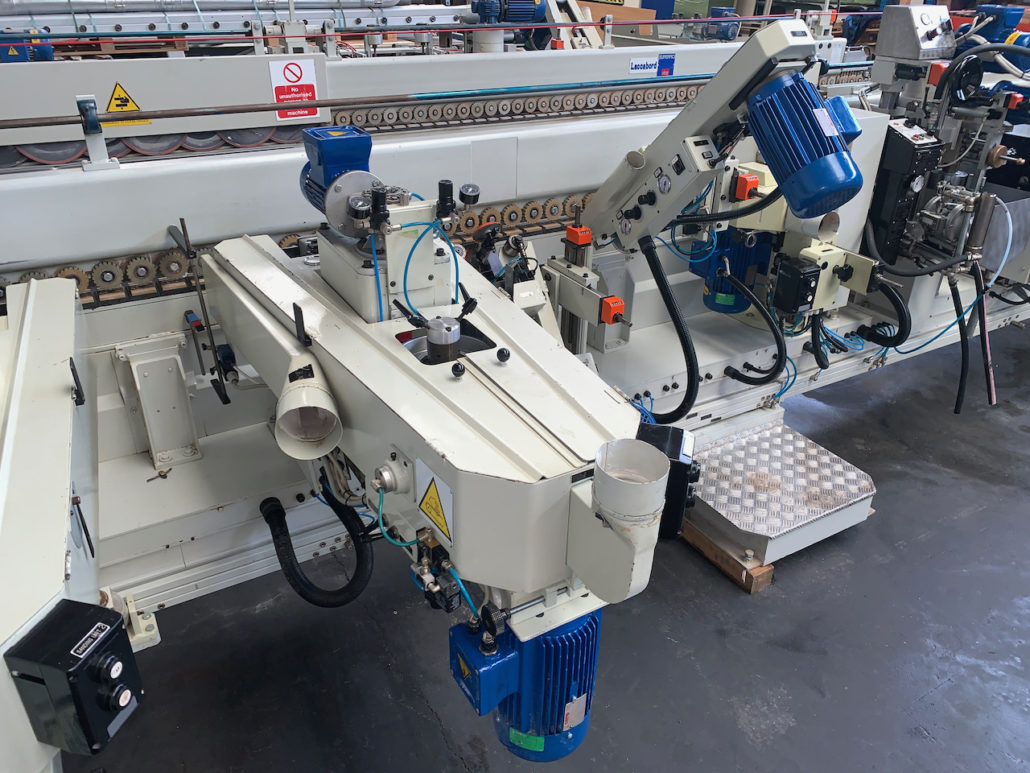

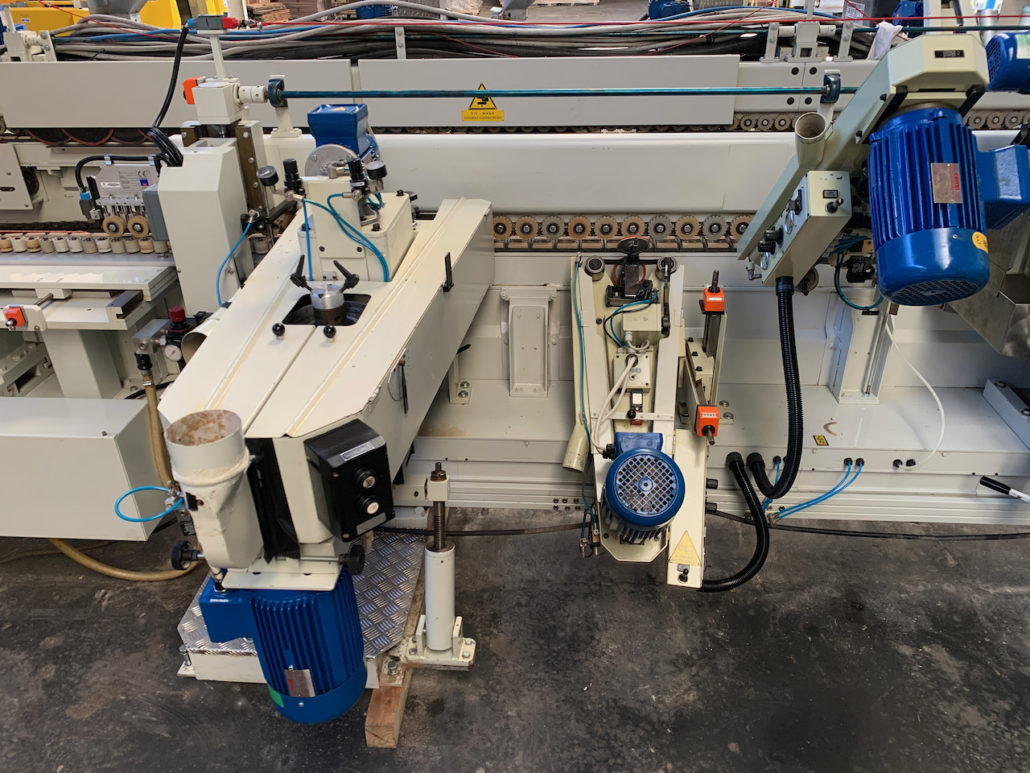

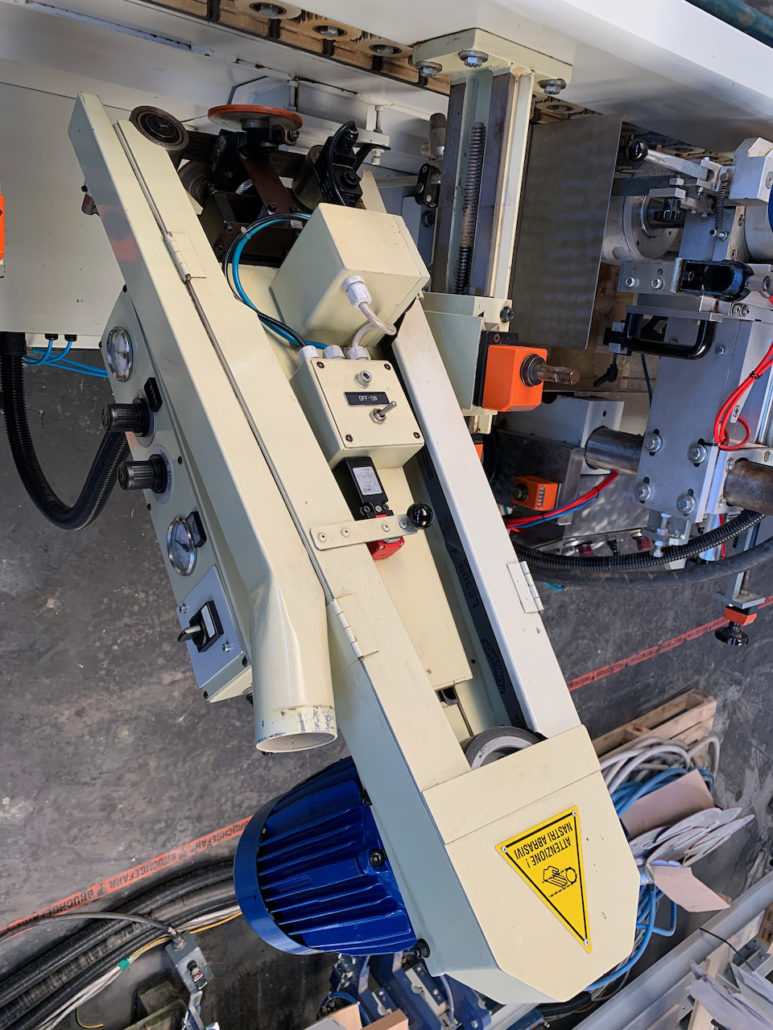

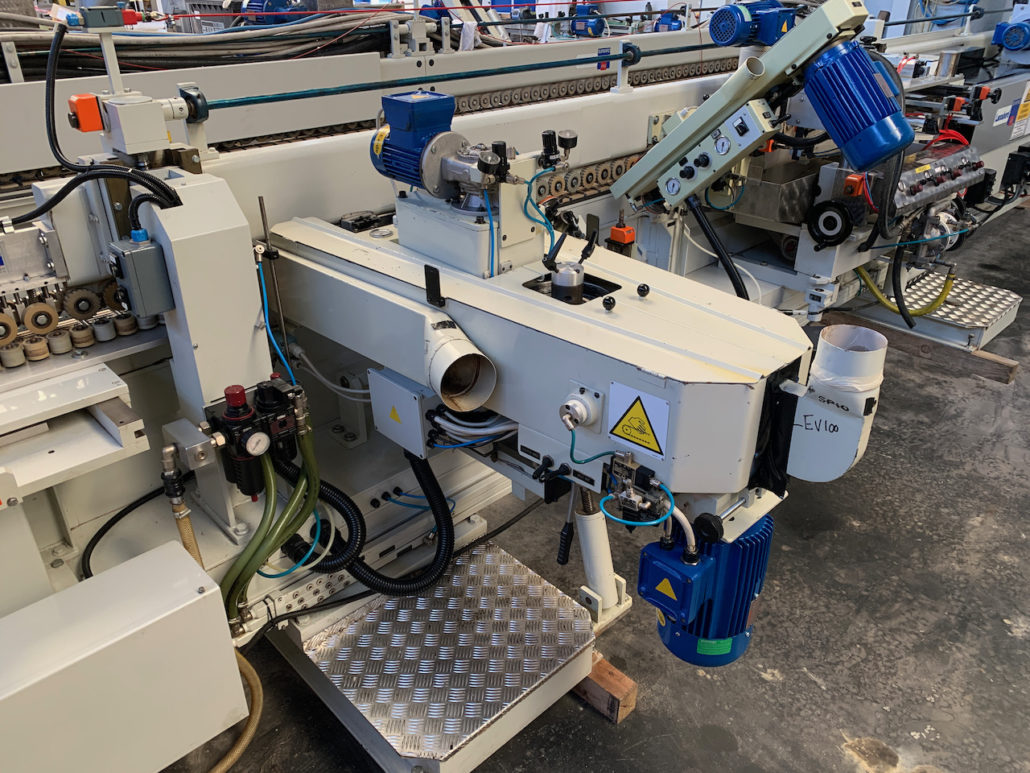

Hon- / Schleifeinheit TP zum Schleifen von unfertigen und lackierten Kanten |
Motor 3 kW, Frequenzumrichter, Drehzahl von 100 U/min bis 1800 U/min mit Oszillation 0,18 kW. |
|
Abschrägungseinheit zum Schleifen von Kanten und Formen mit scharfen oder abgerundeten Ecken |
untere / obere 2 x 1,5 kW mit Schwingung |
|

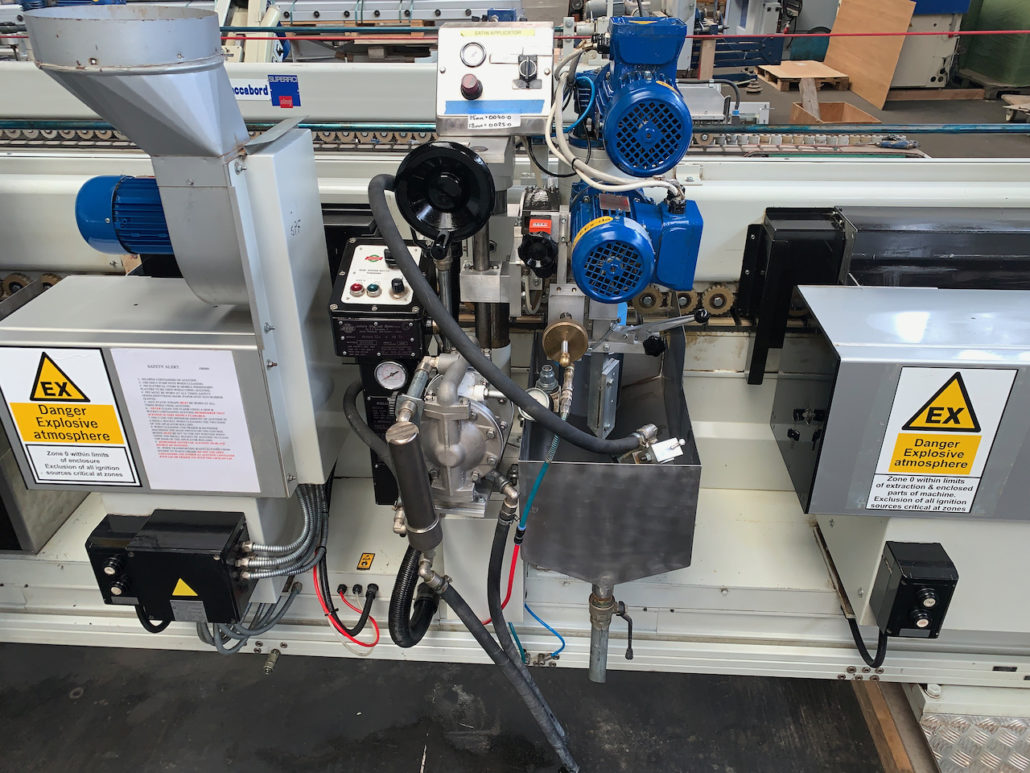

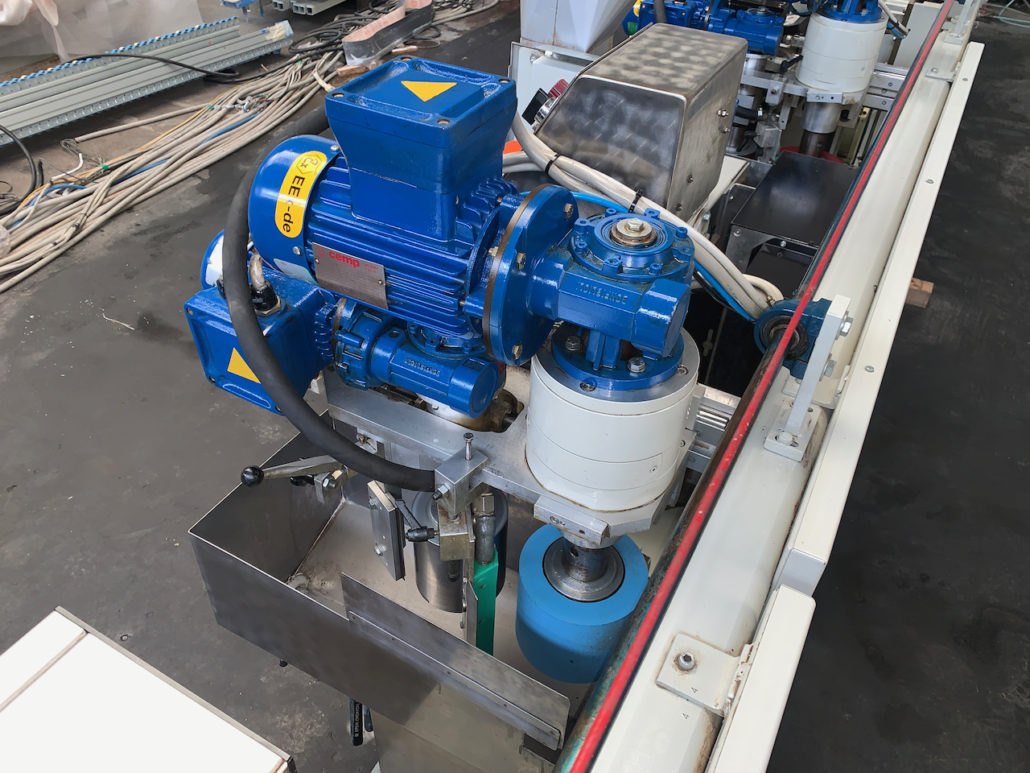

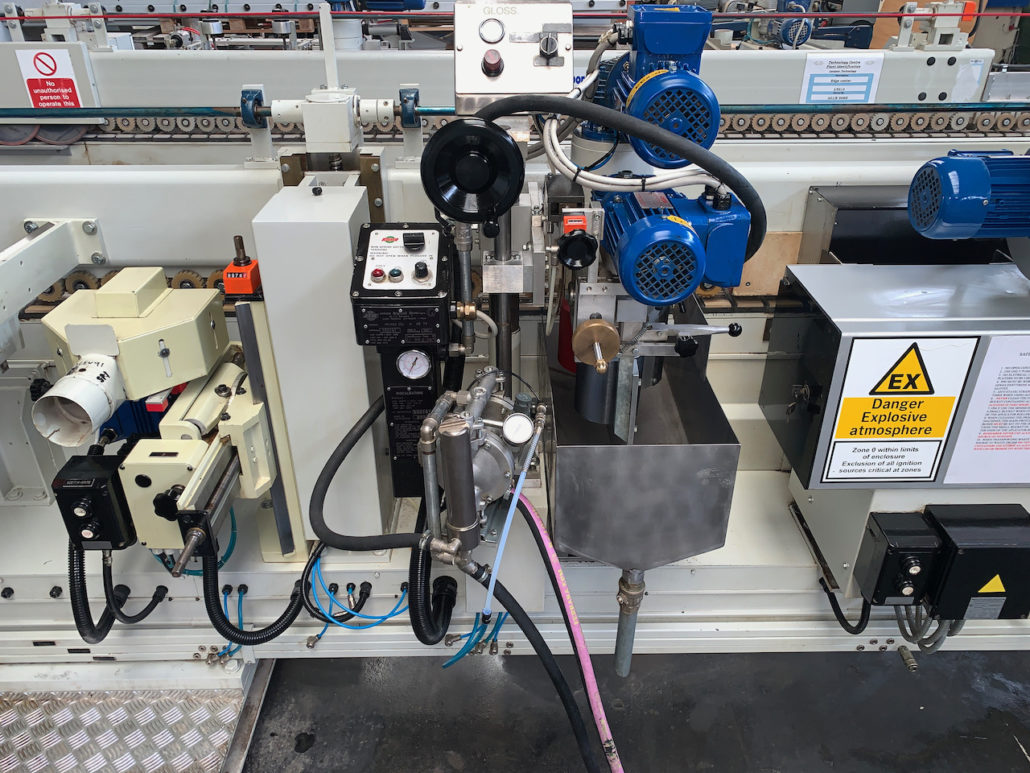

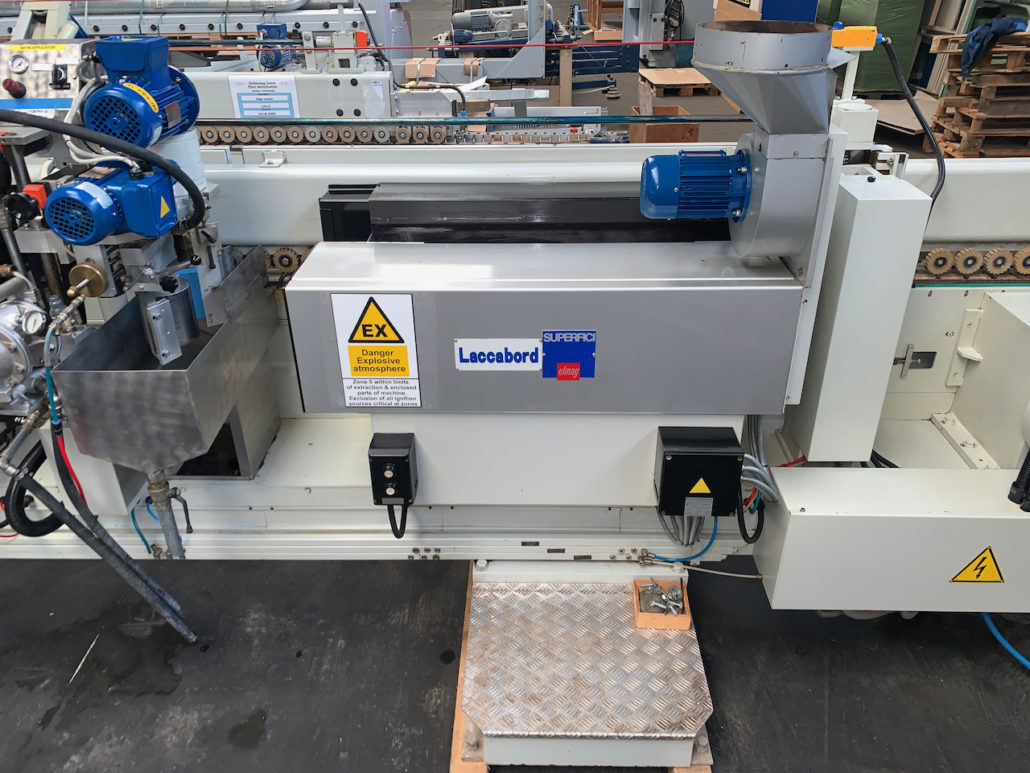

Bandapplikationseinheit NST |
mit 2 Beschichtungsmessern aus Nylon. Lackauftrag 5 – 70 g / m2, Motor 0,37 kW |
|

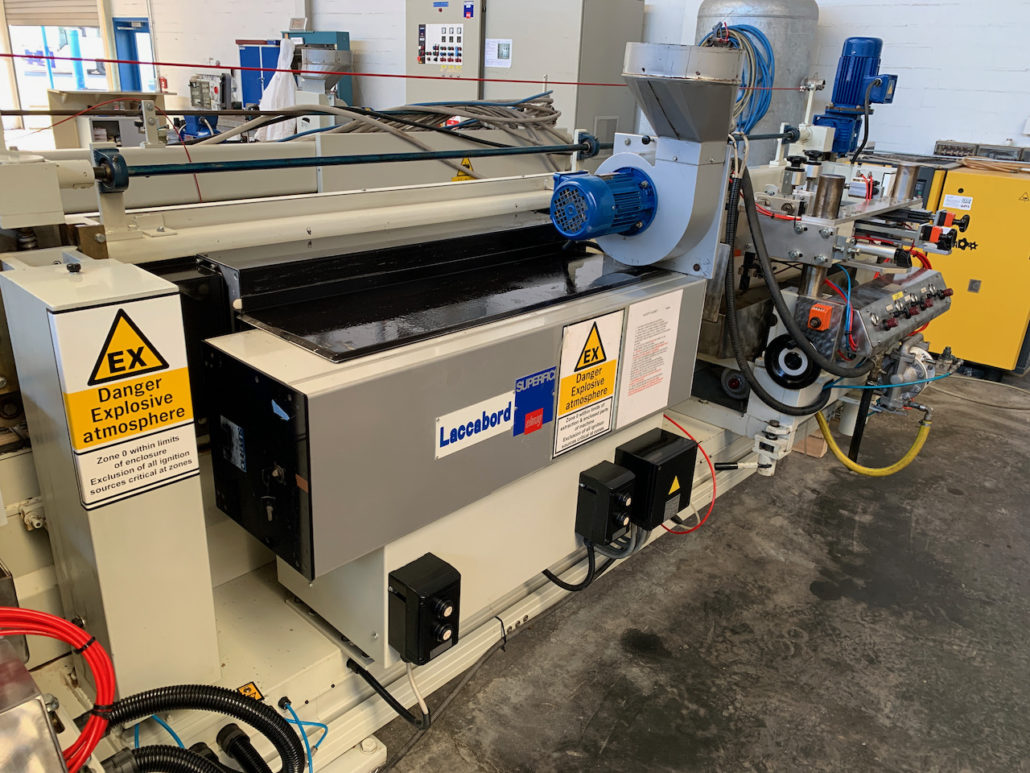

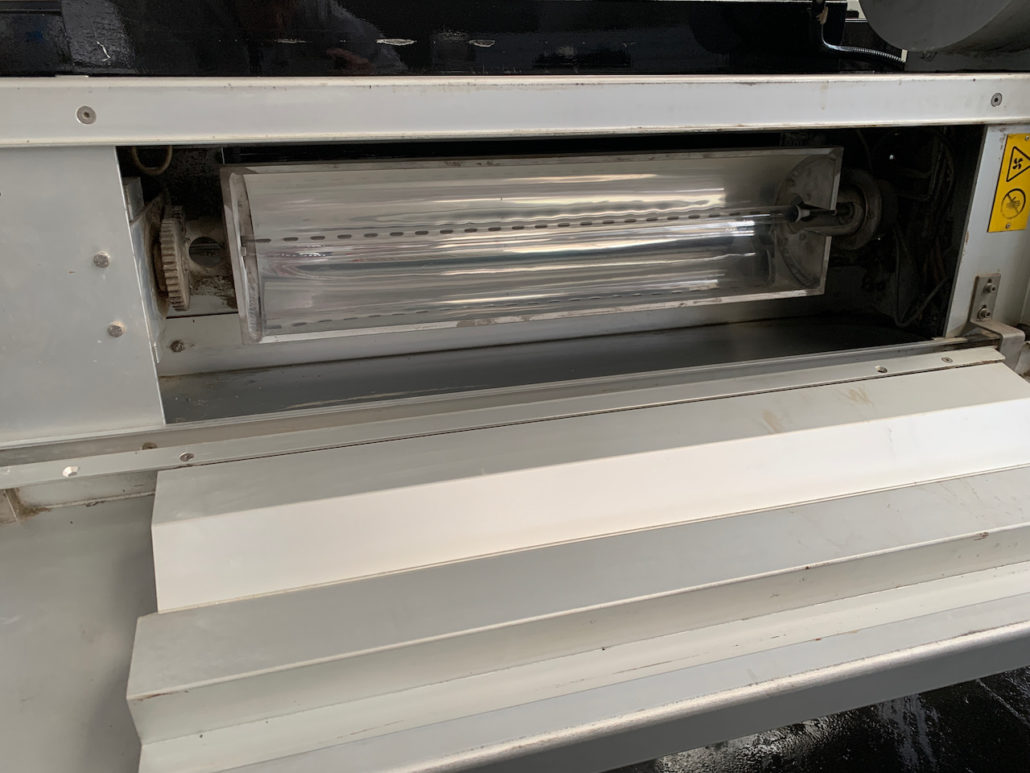

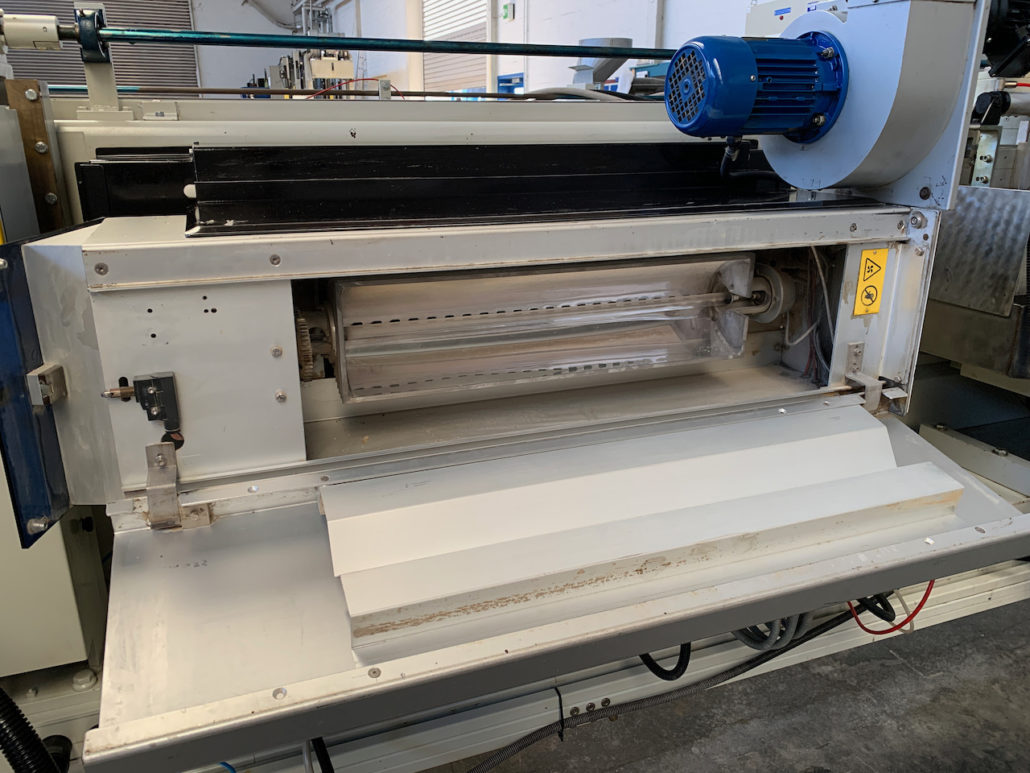

25 “UV-Trocknungseinheit |
1400 mm LAMPE, 120 W / cm, Ventilator 1,1 kW |
|
Bandapplikationseinheit NST |
mit 2 Beschichtungsmessern aus Nylon. Lackauftrag 5 – 70 g / m2, Motor 0,37 kW. Membranpumpe. Riemenschwingung. |
|
25 “UV-Trocknungseinheit |
1400 mm LAMPE, 120 W / cm, Ventilator 1,1 kW |
|

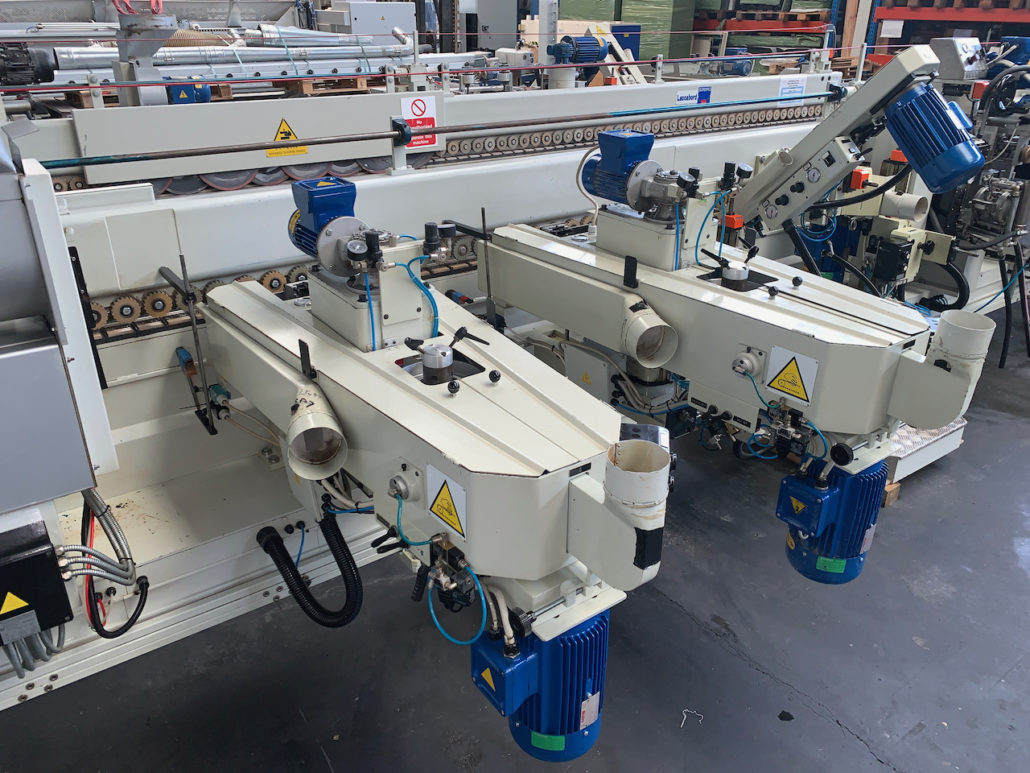

Hon- / Schleifeinheit TP zum Schleifen von unfertigen und lackierten Kanten |
Motor 3 kW, umrichtergetrieben, Drehzahl von 100 U / min bis 1800 U / min mit Schwingung 0,18 kW. |
|
Hon- / Schleifeinheit TP zum Schleifen von unbehandelten und lackierten Kanten |
Motor 3 kW, umrichtergetrieben, Drehzahl von 100 U / min bis 1800 U / min mit Schwingung 0,18 kW. |
|

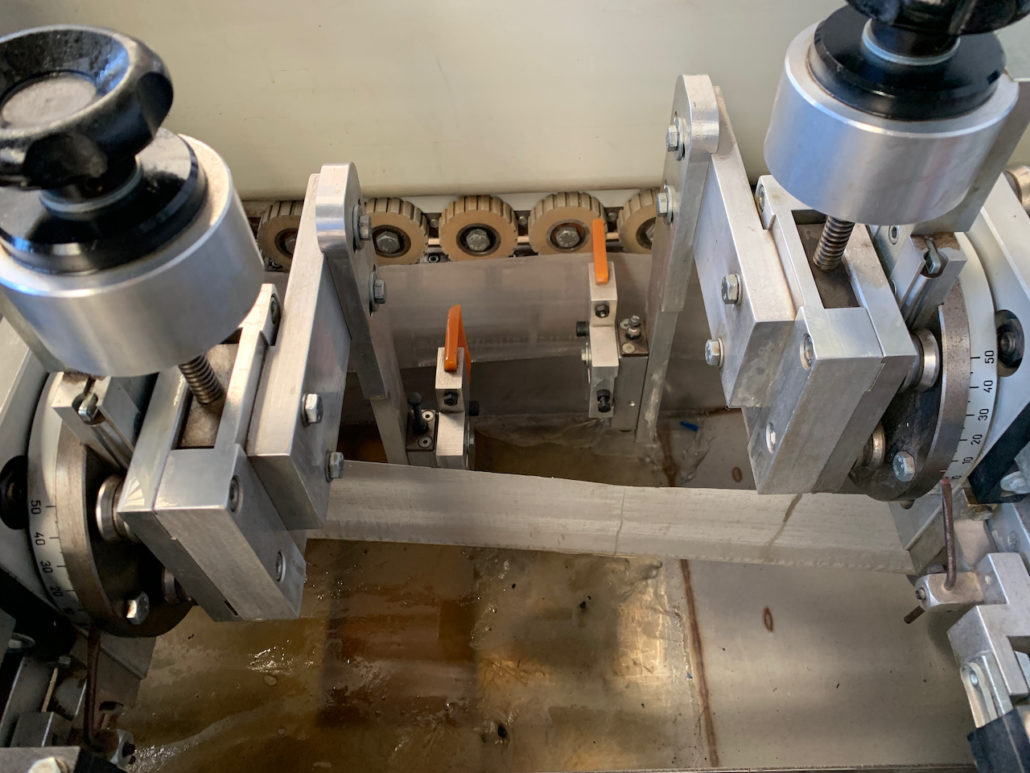

Abschrägungseinheit zum Schleifen von Kanten und Formen mit scharfen oder abgerundeten Ecken |
Untere / obere 2 x 1,5 kW mit Schwingung |
|

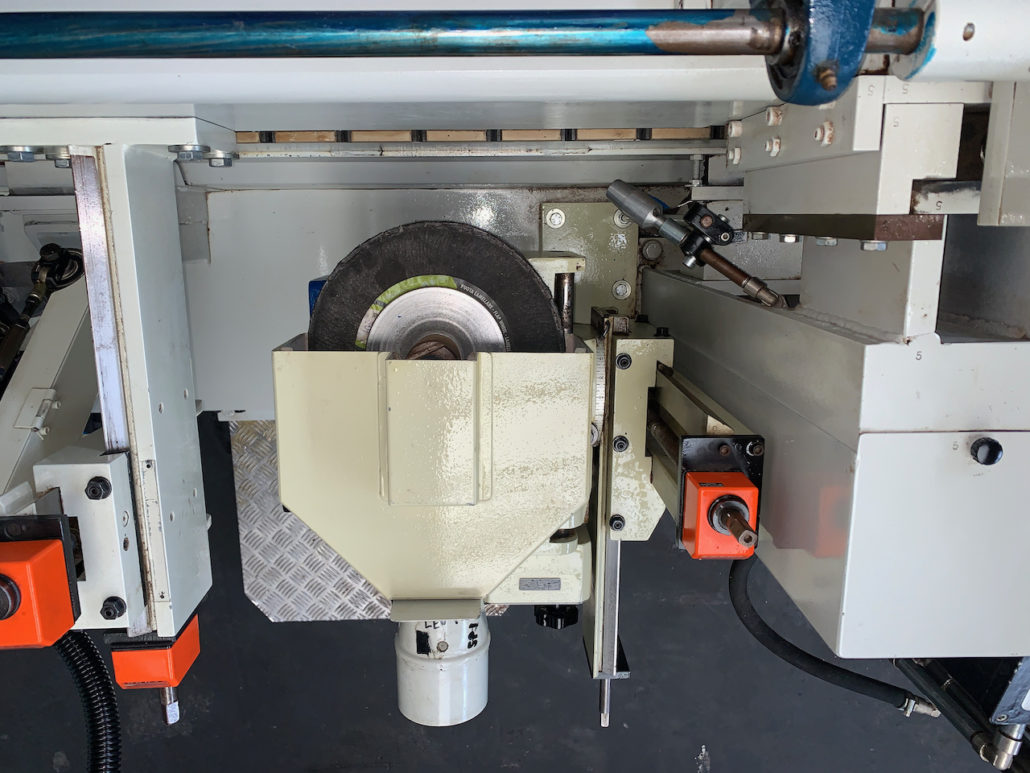

Scotch Brite Einheit |
1,1 kW, Schleifscheibe D-250 mm, einstellbar von 0 ° – 90 °, vertikal oder horizontal |
|

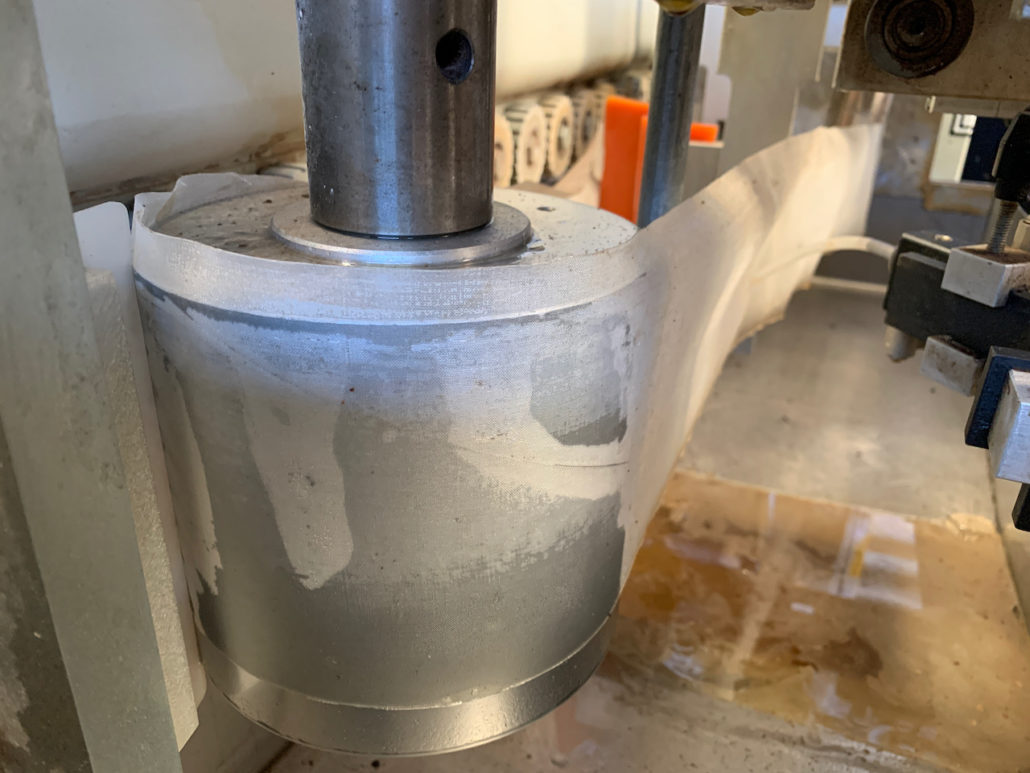

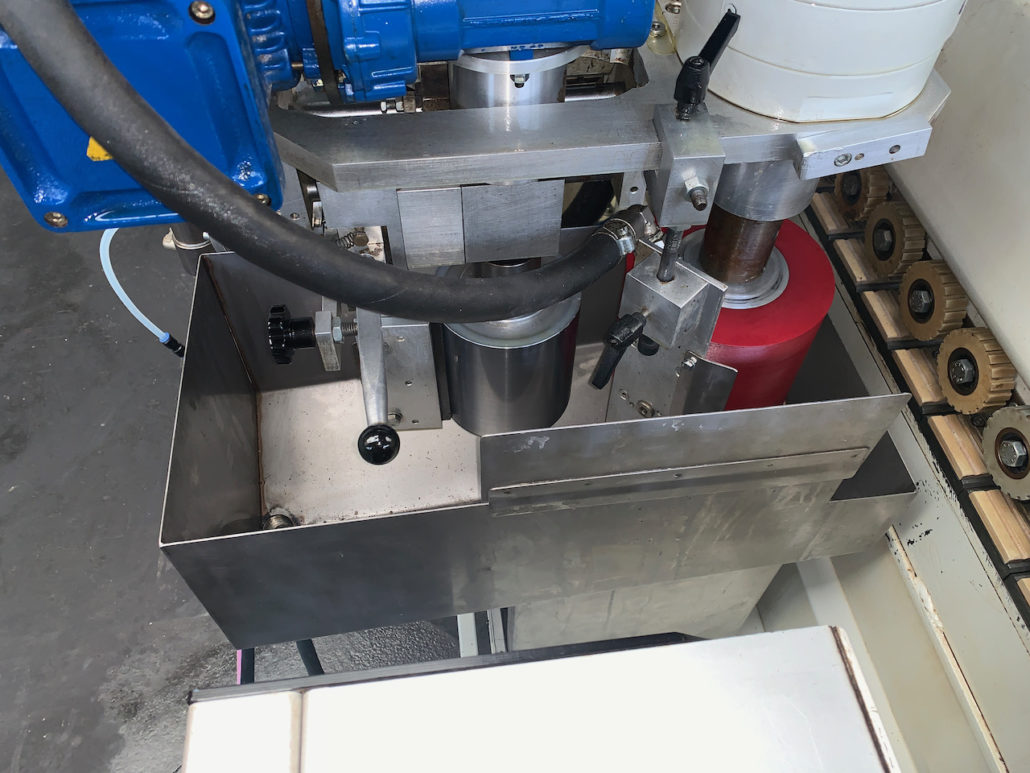

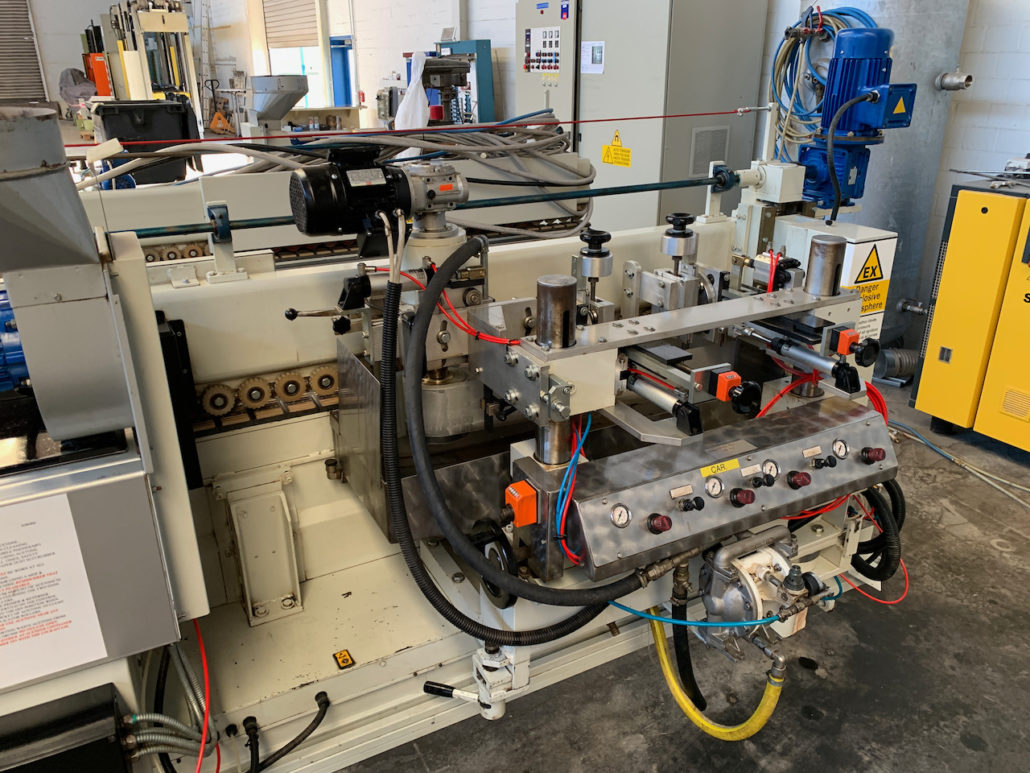

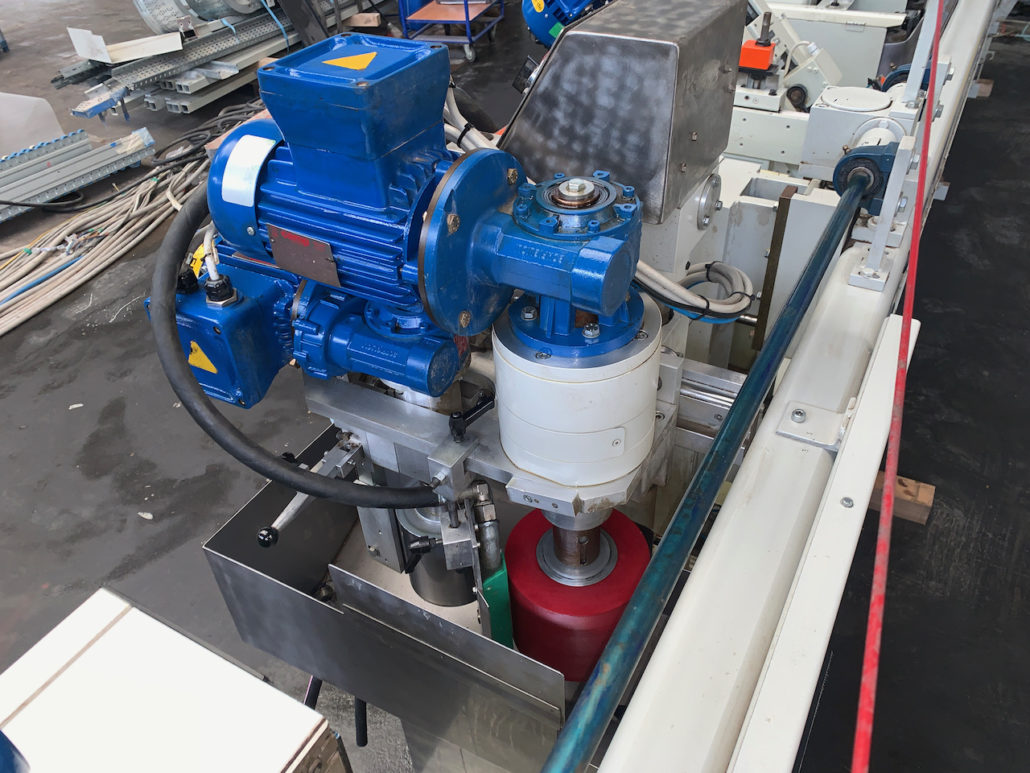

Rollengruppe mit Auftragen |
Glatte Walze – Streumaschinenwalze 0,37 kW, Doktorwalze 0,37 kW |
|
UV-Trocknungseinheit G220 |
|
|
Rollengruppe mit Auftragen |
Gerillte Walze 175 x 140 – 30SH – Streumaschinenwalze 0,37 kW, Rakelwalze 0,37 kW |
|
25 “UV-Trocknungseinheit |
1400 mm LAMPE, 120 W / cm, Ventilator 1,1 kW |
|

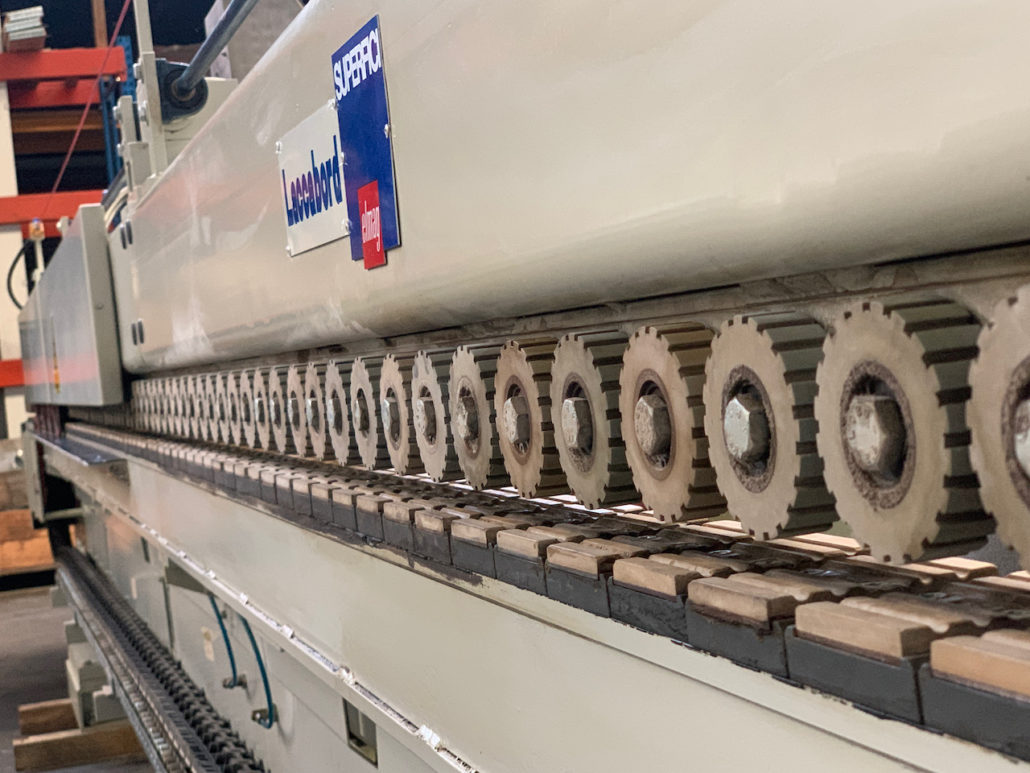

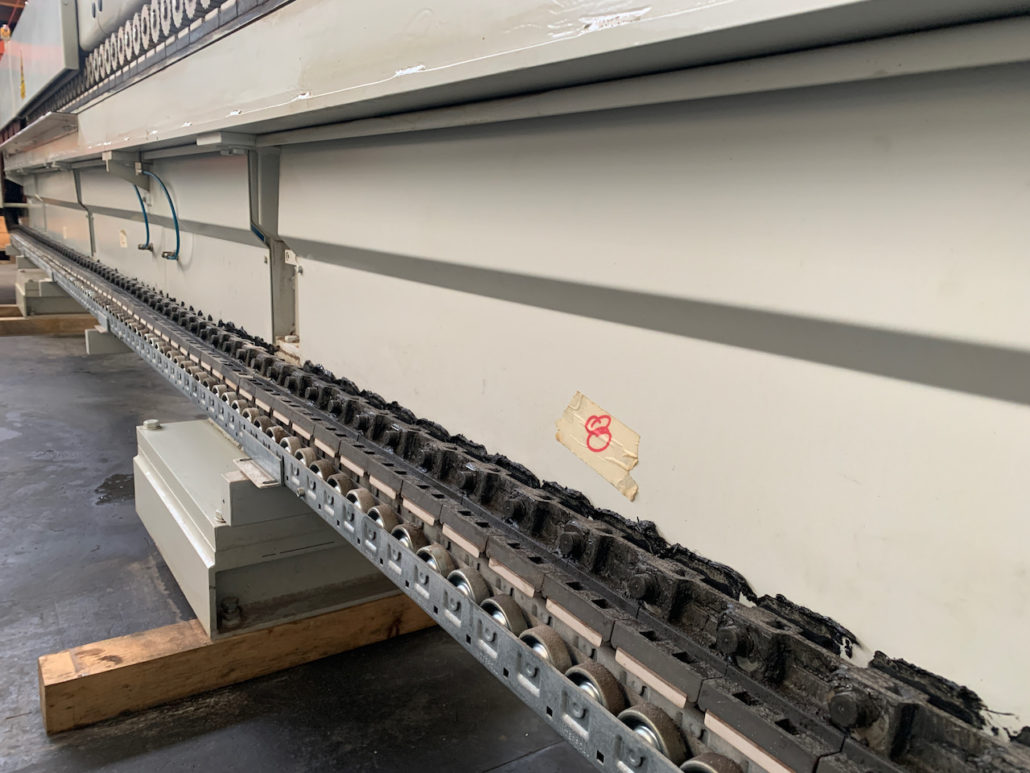

Fördermotor |
5,5 kW |
|
Arbeitshöhe vom Boden |
1040 + – 20 mm |
|

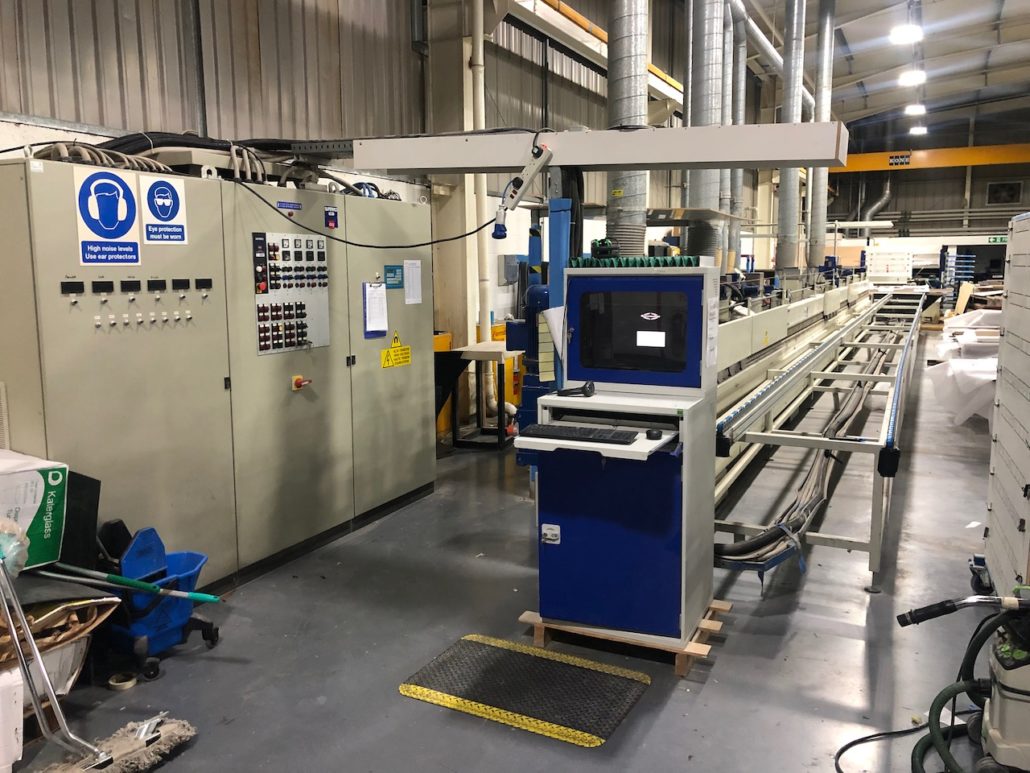

Abmessungen des Schaltschranks |
2000 x 2200 x 800 mm |
|
Total installierte Leistung |
37 kW |
|
Betriebsspannung |
400 V, 50 Hz, 3 Phasen |
(Änderungen und Irrtümer in den technischen Daten, sowie Zwischenverkauf vorbehalten)
