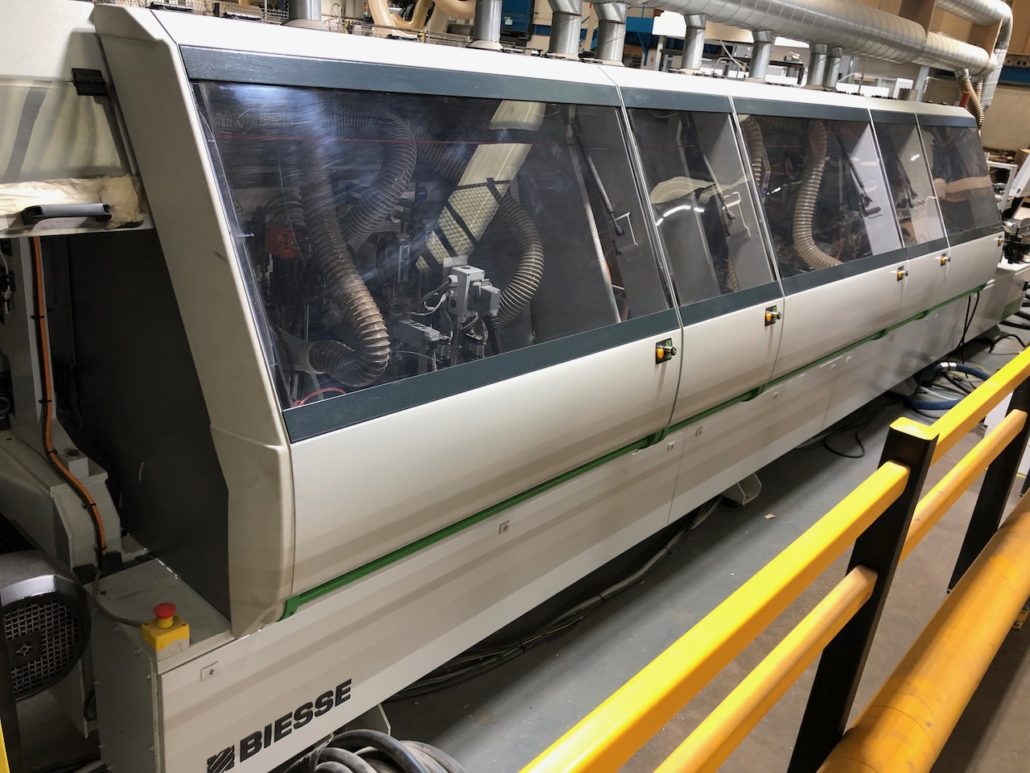

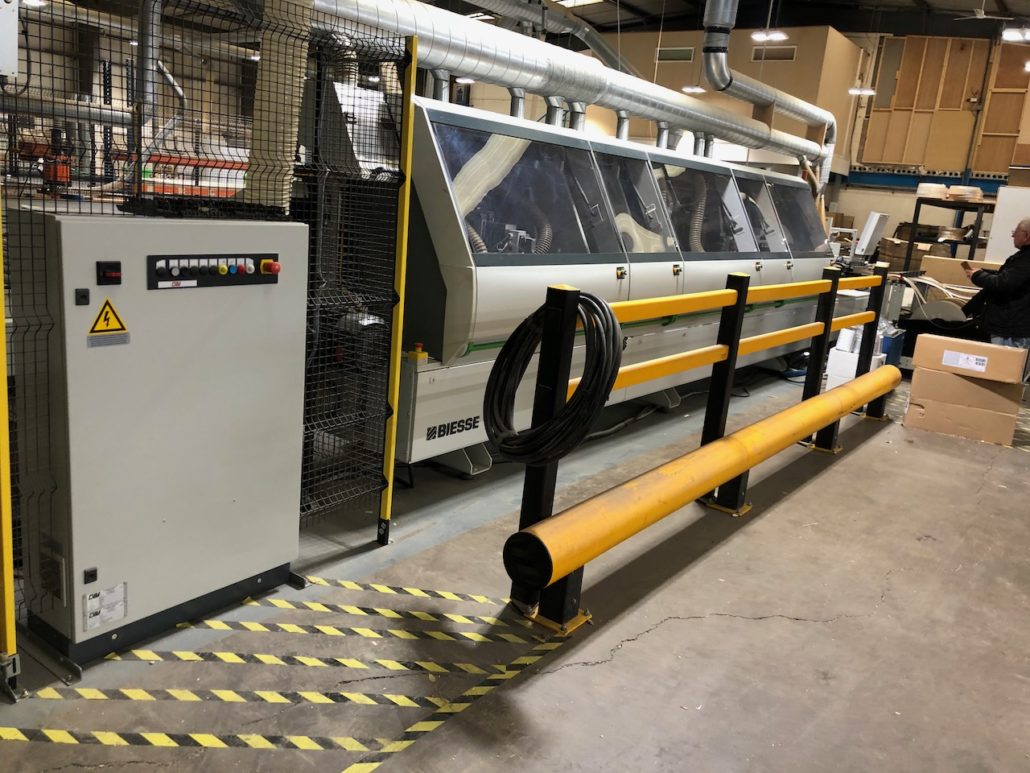

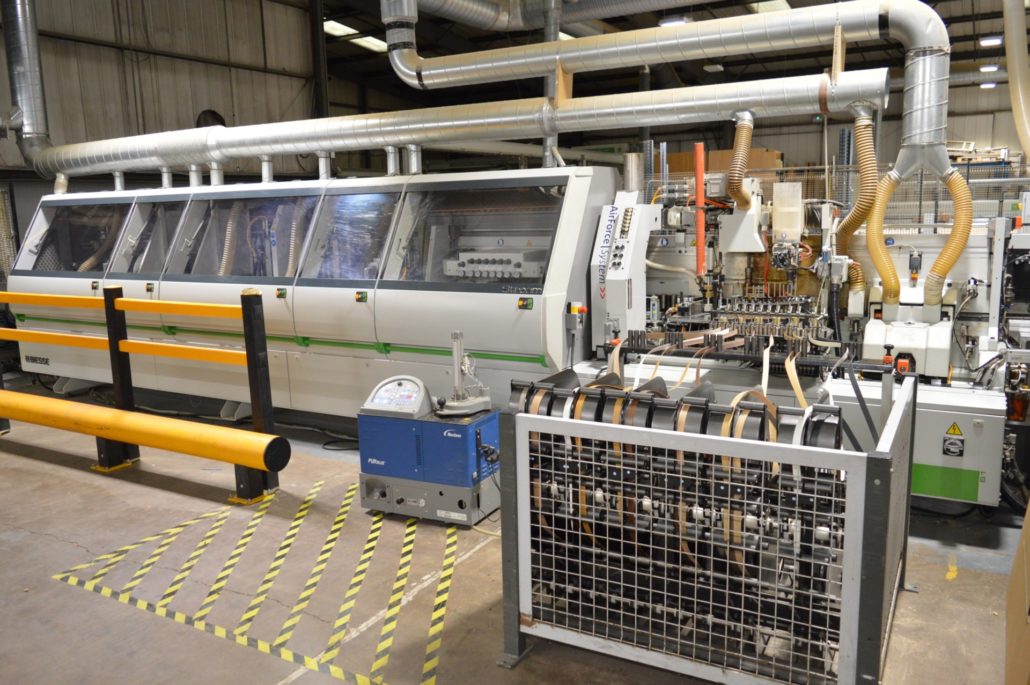

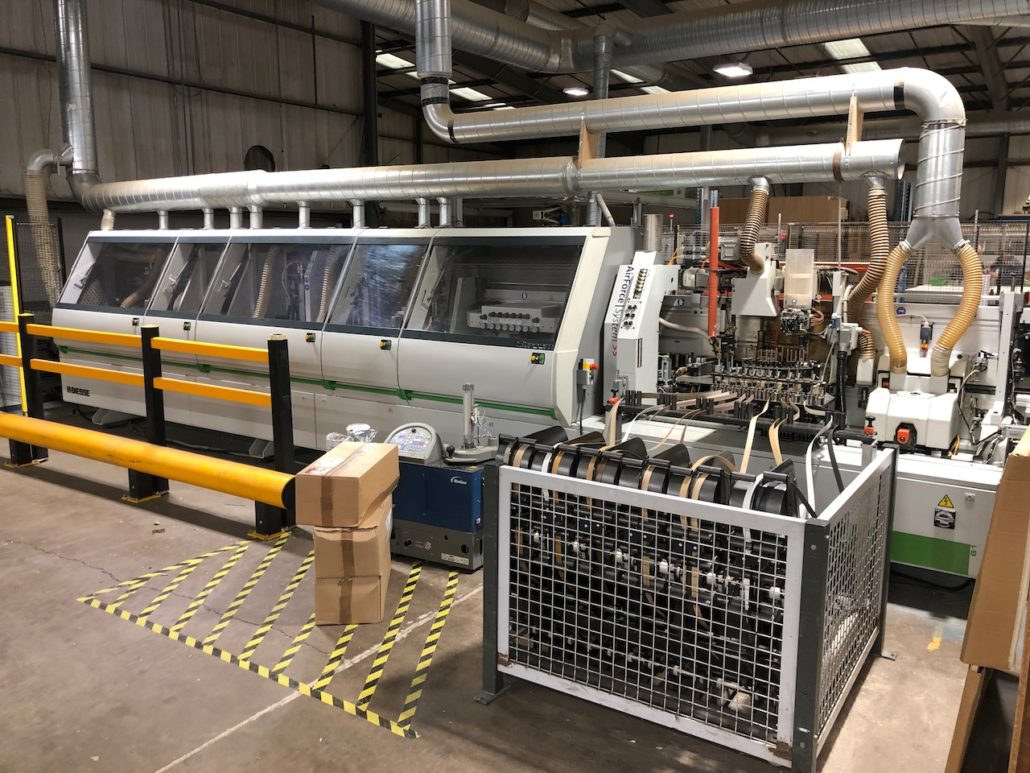

Kantenanleimmaschine Biesse Stream B1 (PUR, EVA) mit Mechanisierung, Bj.2015

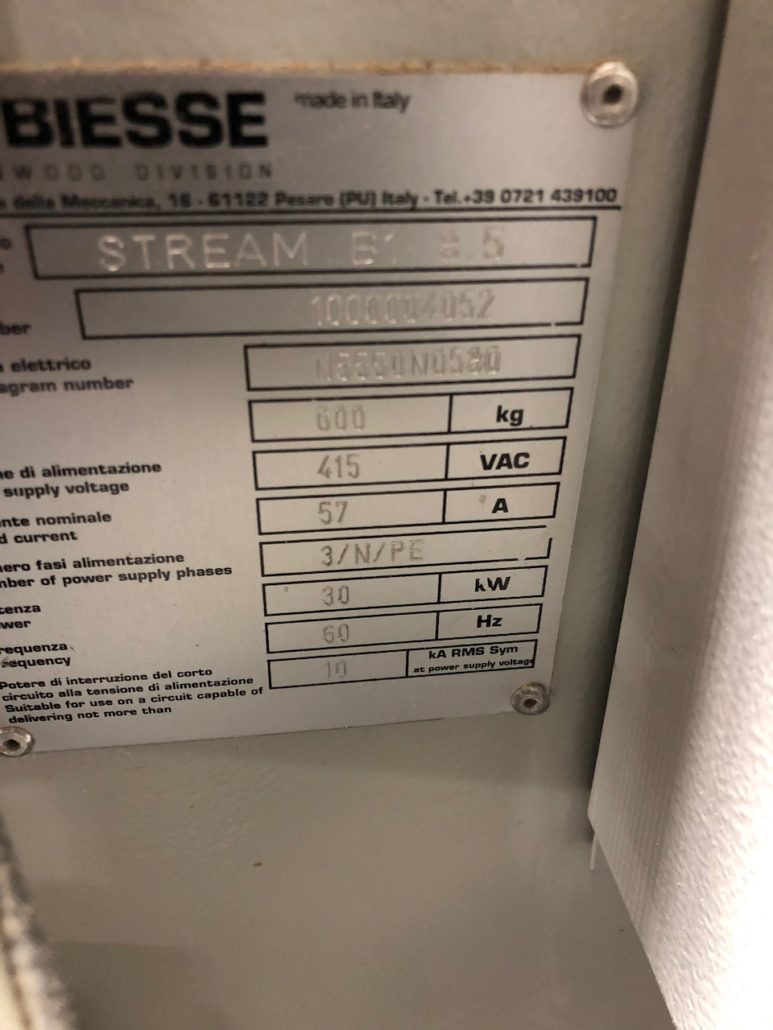

Maschine – Nr.:

1000004052

Abgelesene Betriebsstunden

8090h (Leerlauf 4322h)

Betriebszähler – Meter

819407m ( abgelesen)

Werkstückdicke

10-60 mm

Werkstückbreite

100-3200 mm

Werkstücklänge

150-3200 mm

Vorschub stufenlos regelbar

10-25 m / min

Kantendicke in Rollen

min 0,3 mm, max 3 mm

Kantenhöhe

15- 65 mm

Rollenprodukte

Melaminharz, ABS, PVC, PP, Furnier bis 3 mm Dicke

Winkeleinführung

Vorrichtung zur Unterstützung der manuellen Beschickung.

Sprühflüssigkeitsauftragseinheit

Vorrichtung zum Aufbringen von Flüssigkeit unter Verwendung von Düsen, die sich über und unter der Platte befinden.

Antiadhäsive Flüssigkeit

Vermeidet das Anhaften von Klebstoffabfällen auf den Plattenoberflächen.

Fügefräseinheit RT30

2 x 3,5 kW, Werkzeuge DIA, Wechselrichter, Fräser für H = 60, 125 x 63 x 30 als Ersatz für die Standard-Modelle 125 x 43 x 30

Leimauftragseinheit SP10 EVA-Schmelzkleber

Patentiertes High-Melt System. Infrarot-Heizung RP10.

Leimwalze

2 Köpfe – Anwendung mit PU-Leim und mit EVA- Leim sowie der Satz mit einem zusätzlichen Leimtopf mit Widerständen

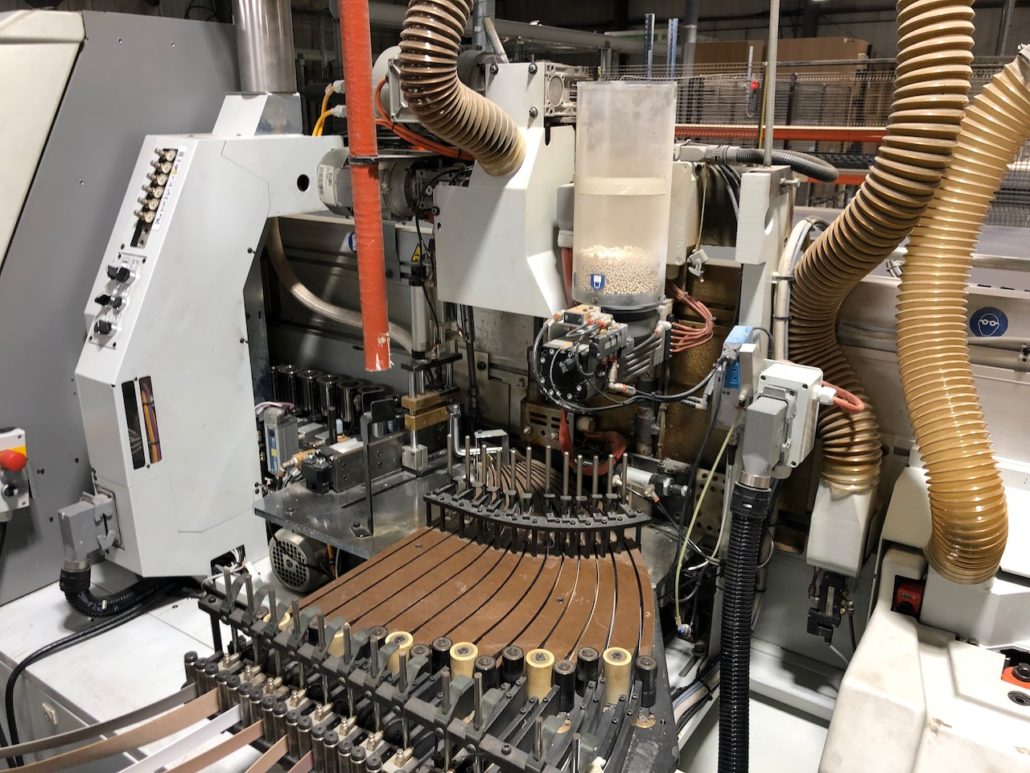

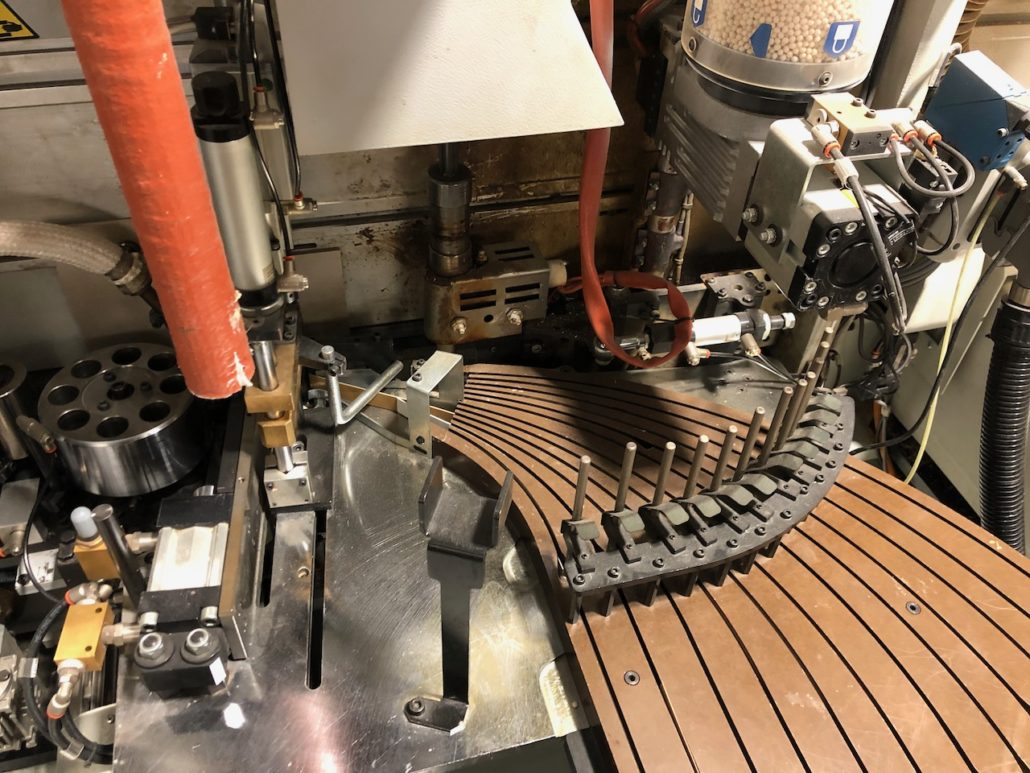

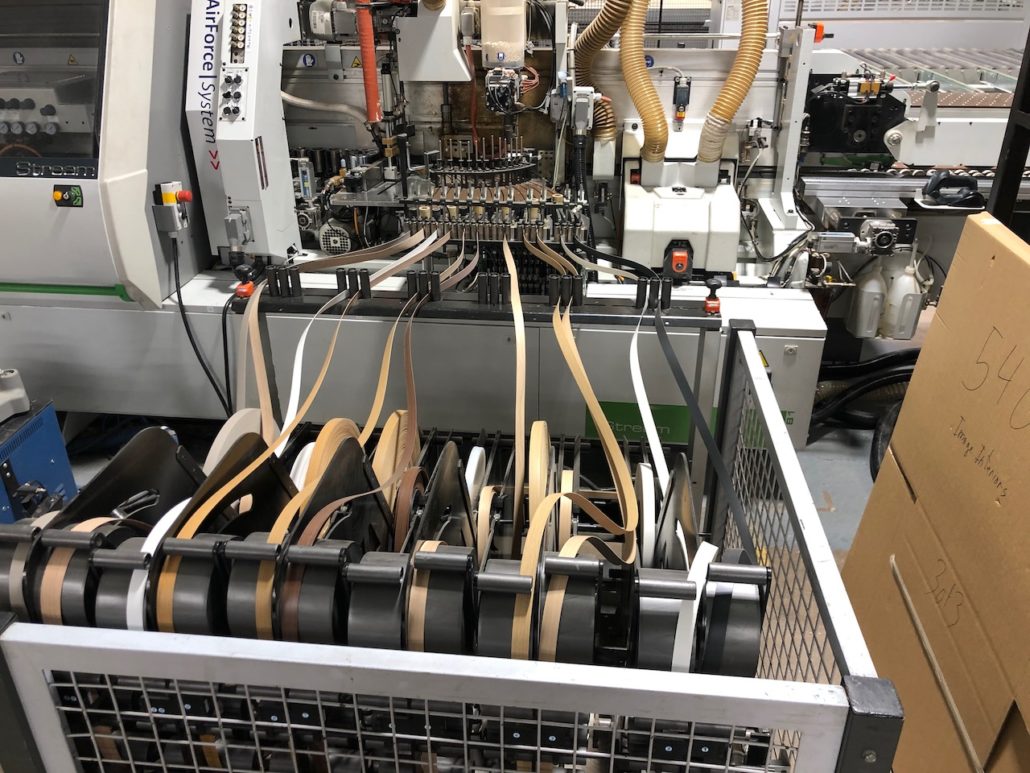

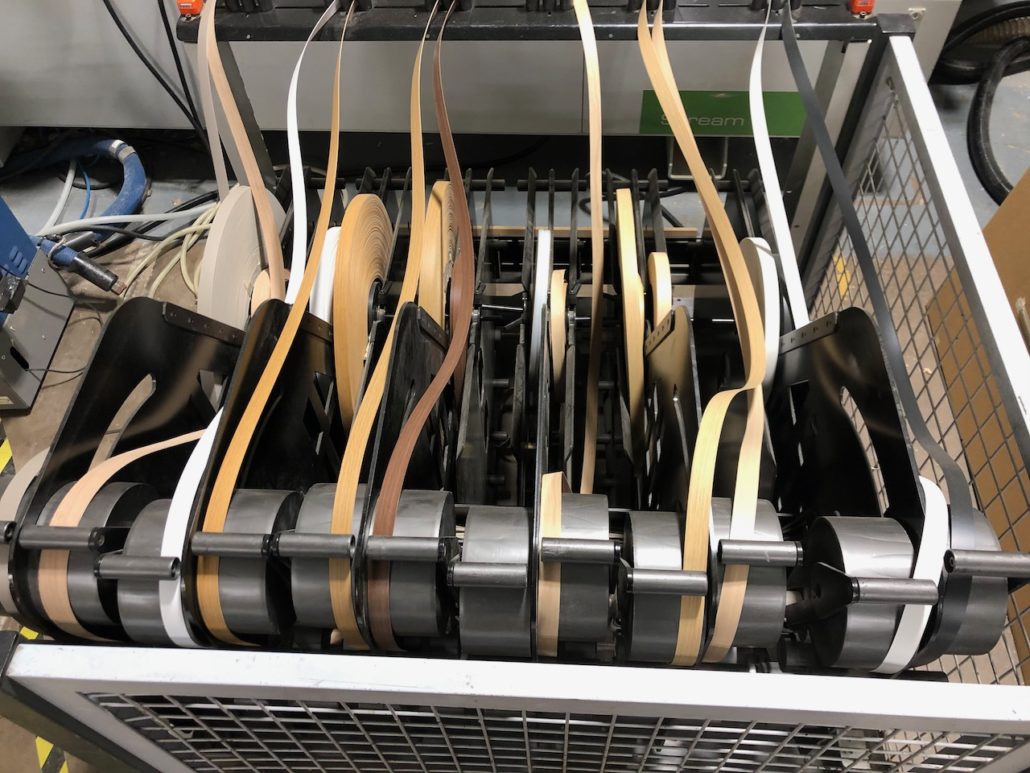

Mehrfachrollenmagazin

mit 12 Kantenkanälen

Druckzone

1 angetriebene D.150 mit Wechselrichter + 6 freilaufende Rollen

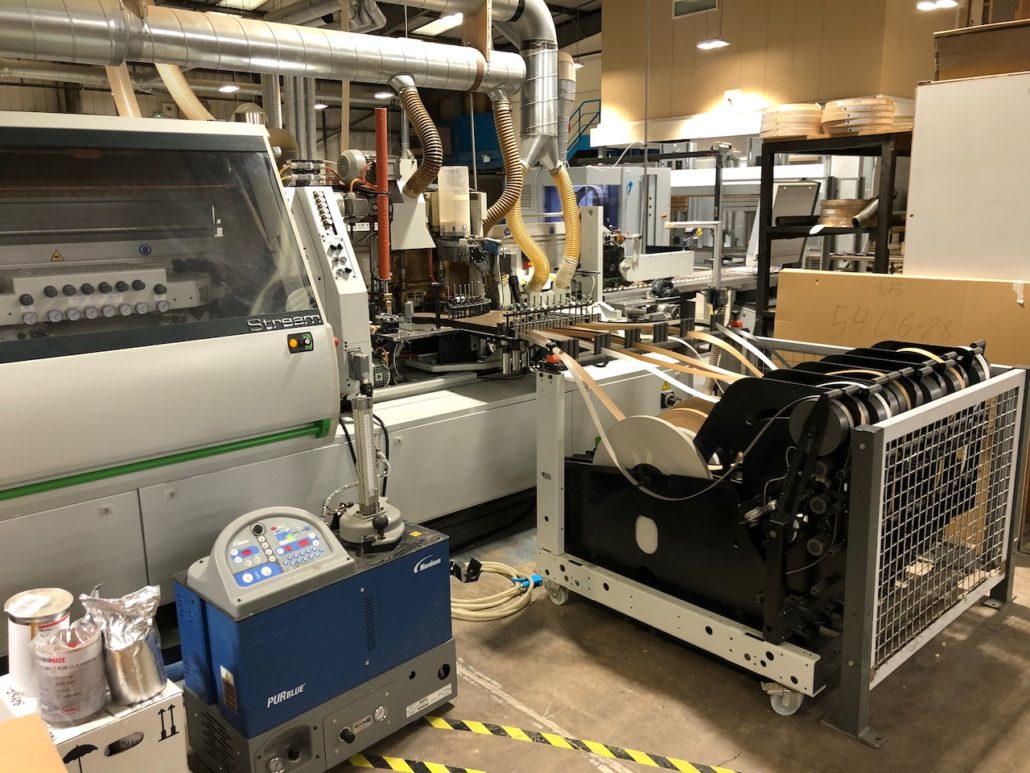

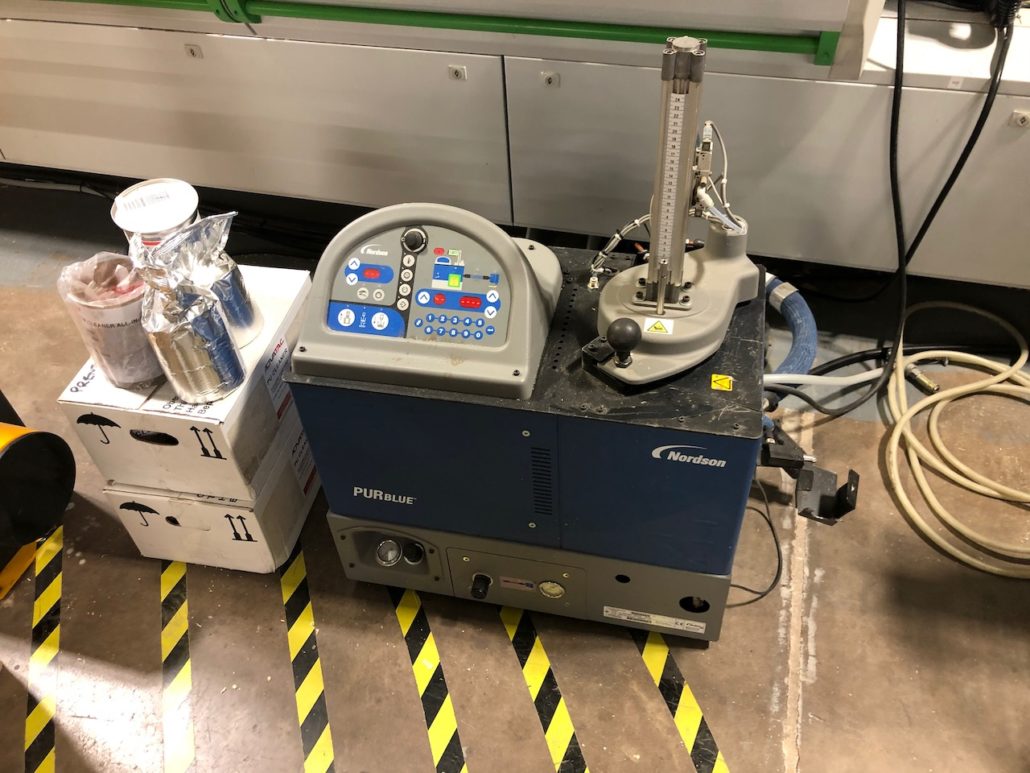

Leimsystem PUR, zusätzlich zum Standardgerät installiert

Polyurethan- Vorschmelzer  Nordson PURBlue 4 – High Output mit direkter Einspritzung, Leimtankkapazität 2kg. Patronendurchmesser 125 mm. Schmelzkapazität 6 kg / h.

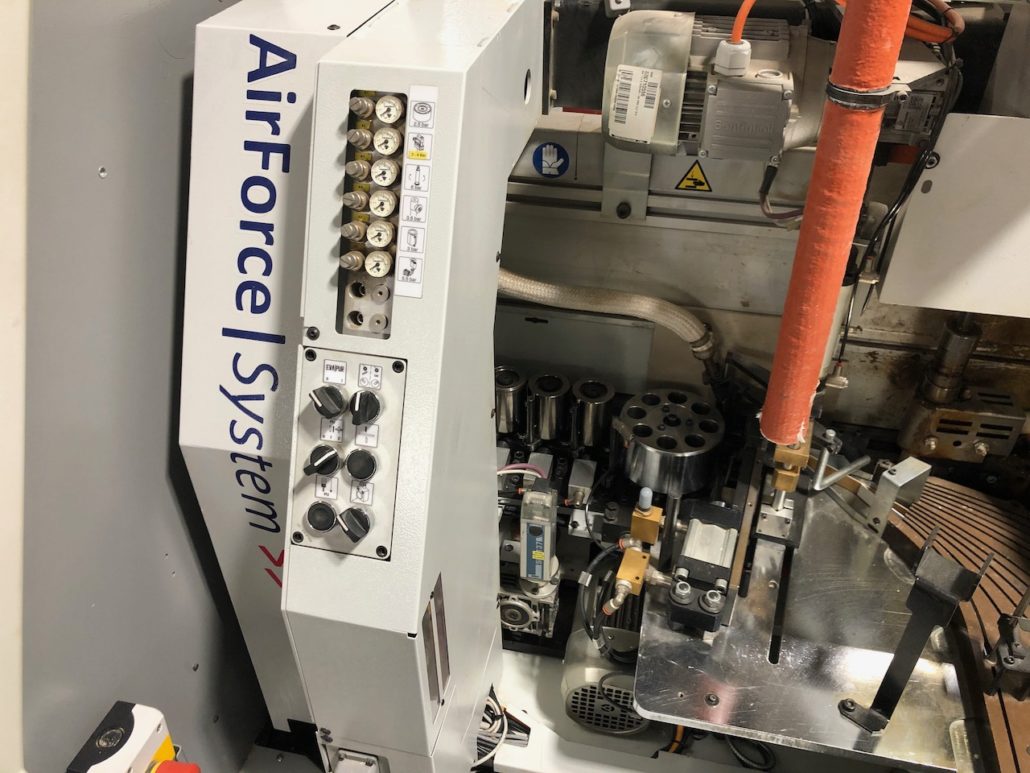

Air Force System – Step 2

Heißes Druckluftsystem zum Aufbringen von Laserkanten mit einer Geschwindigkeit von bis zu 25 m / min. Bereich von 12 mm bis 60 mm Plattendicke. Installierte Leistung 12 kW.

Flüssigkeitsspray ADZ

Kappaggregat IT 90 – S.

2 x 0,65 kW, 12000 U / min, Wechselrichter. Kit 3 pneumatische Position für IT90

Feinfräseinheit RF 40

2 x 1 kW, 12000 U / min, Wechselrichter.

Flüssigkeitsspray ADZ

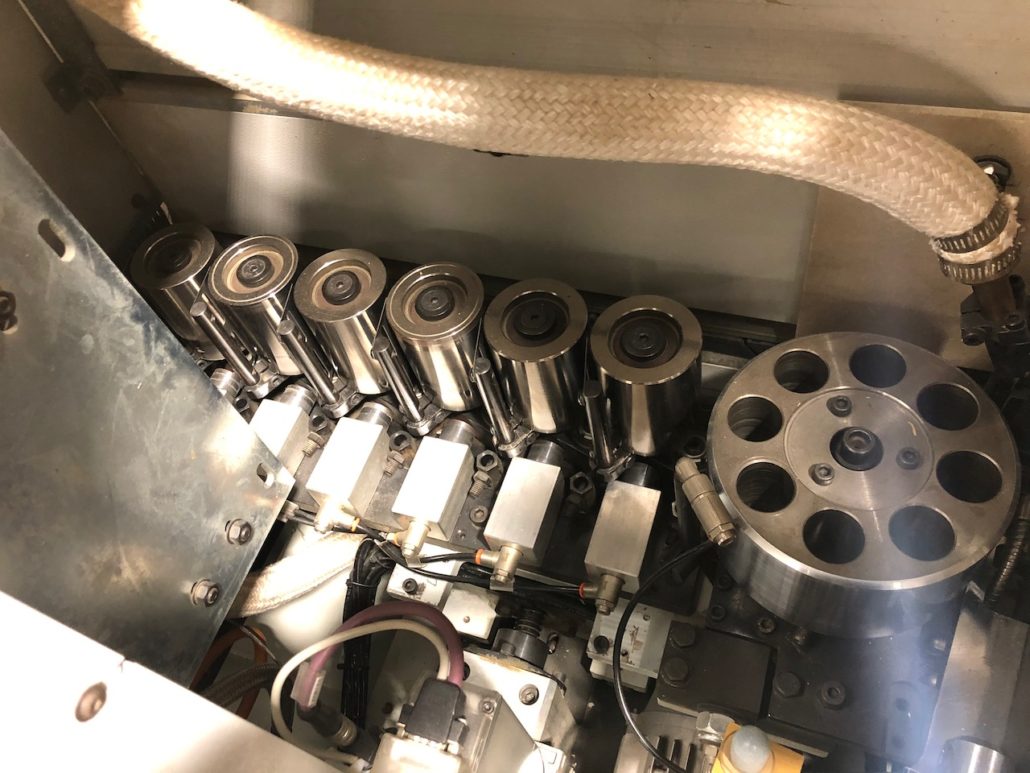

Multifunktionsfräsaggregat AR 80

0,65 KW zum 4 seitigen bearbeiten mit auto-matische 8- Fach Werkzeugwechselmagazin

Universalfräsaggregat FB30

5 kW, 12.000 U / min, Wechselrichter, Manuell verstellbar von 0 °auf 90 °

Profilziehklingenaggregat RB 40

Profilradius 1-3 mm

Flachziehklinge RC 20

Flüssigkeitsspray ADZ

Schwabbelaggregat SZ30 oszillierendes

2 x 0,37 kW, 1400 U / min.

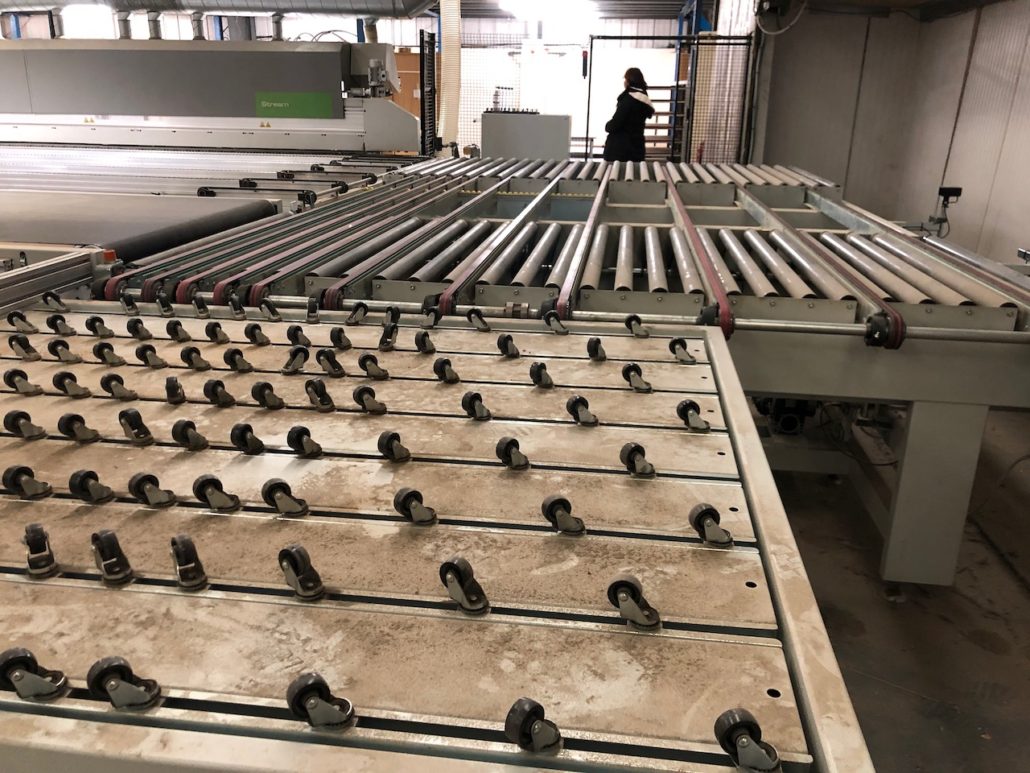

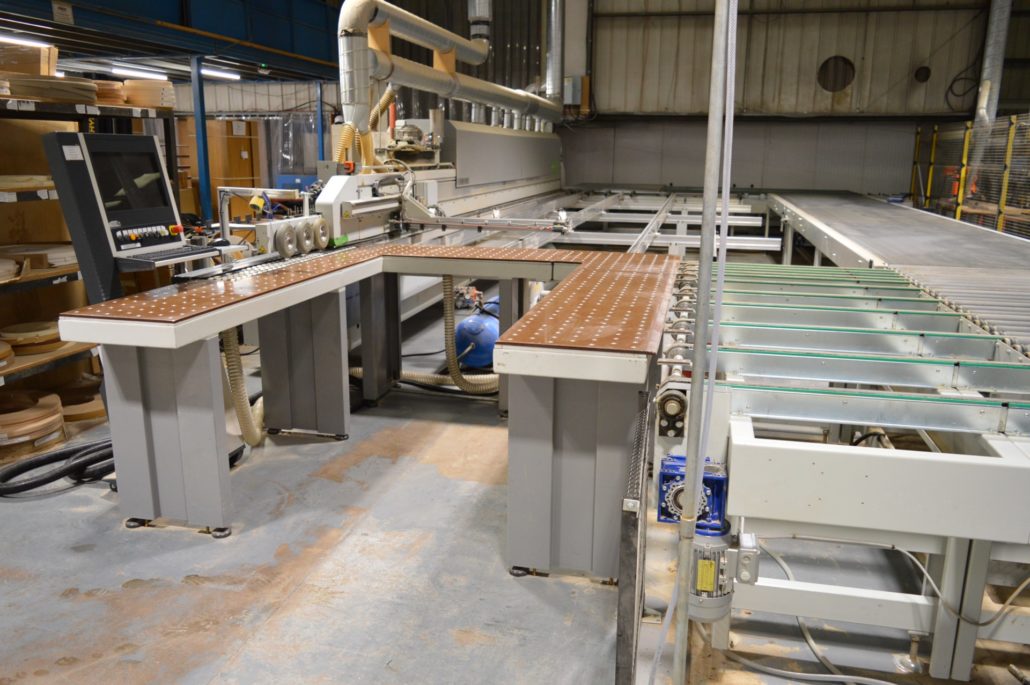

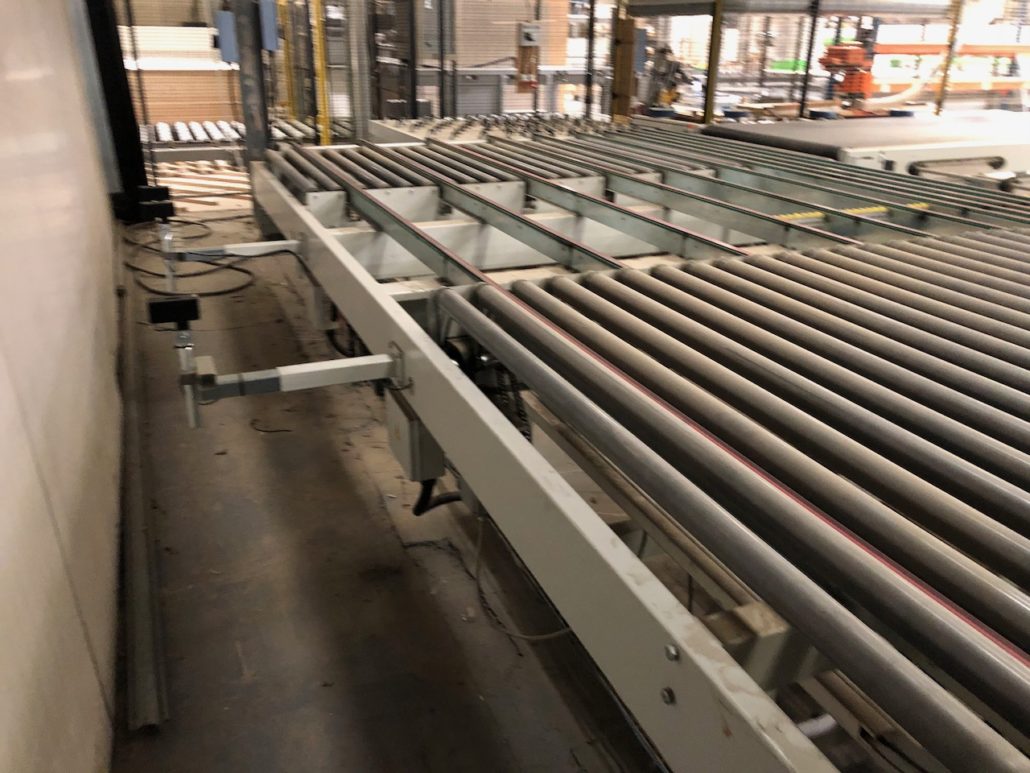

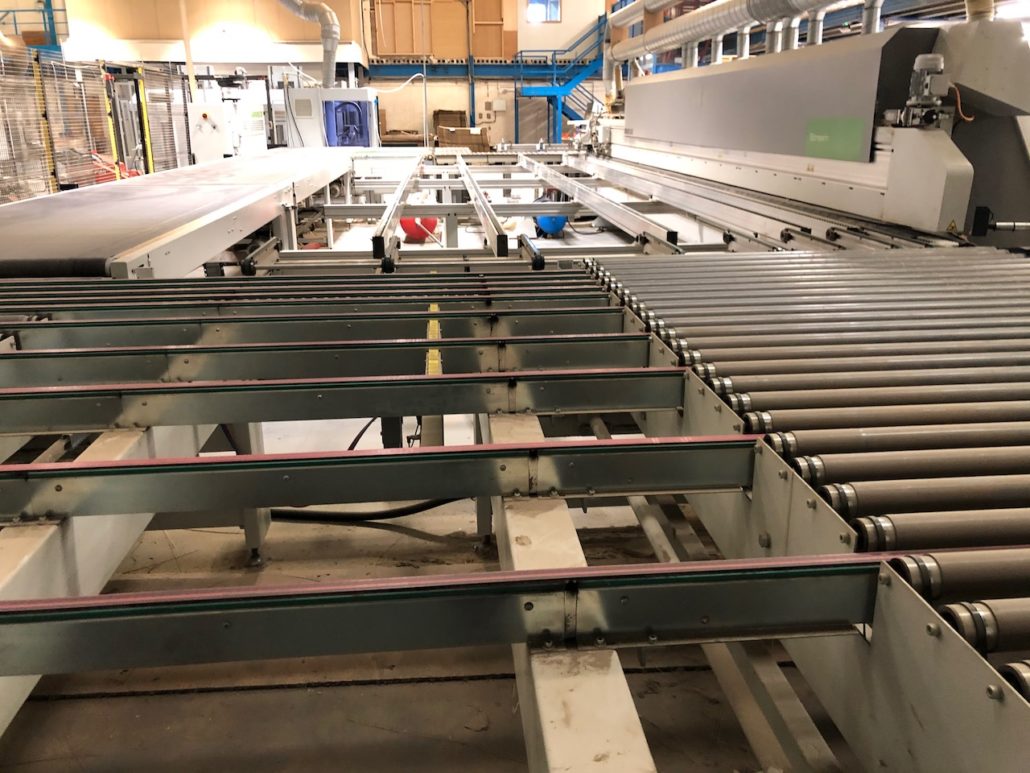

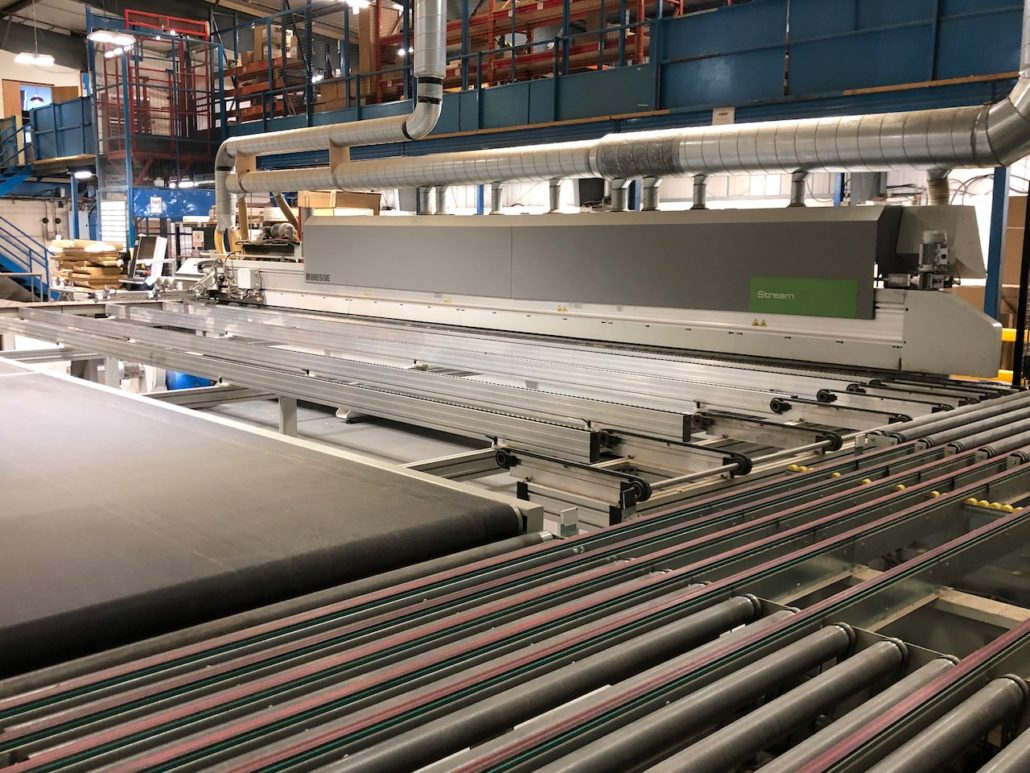

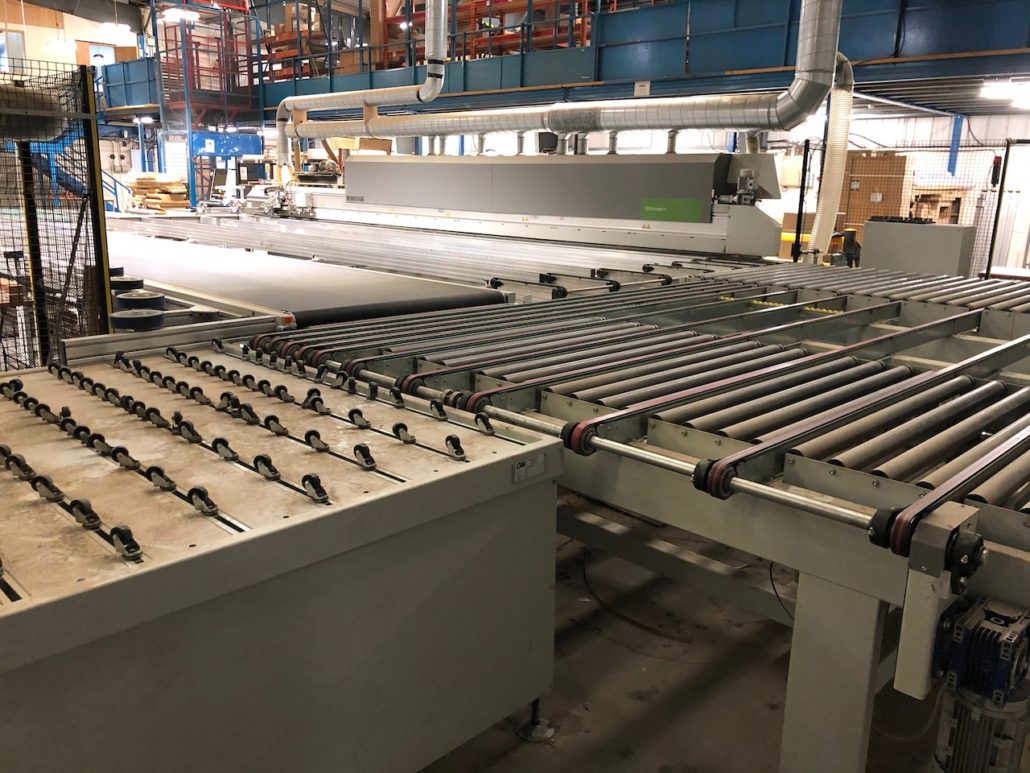

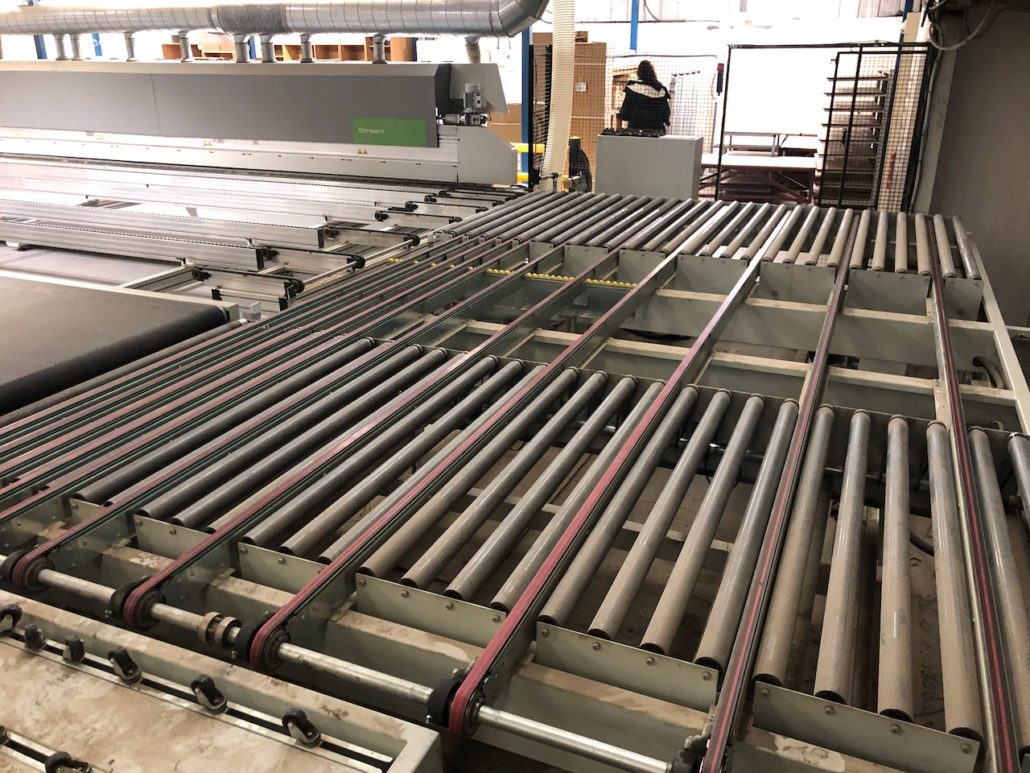

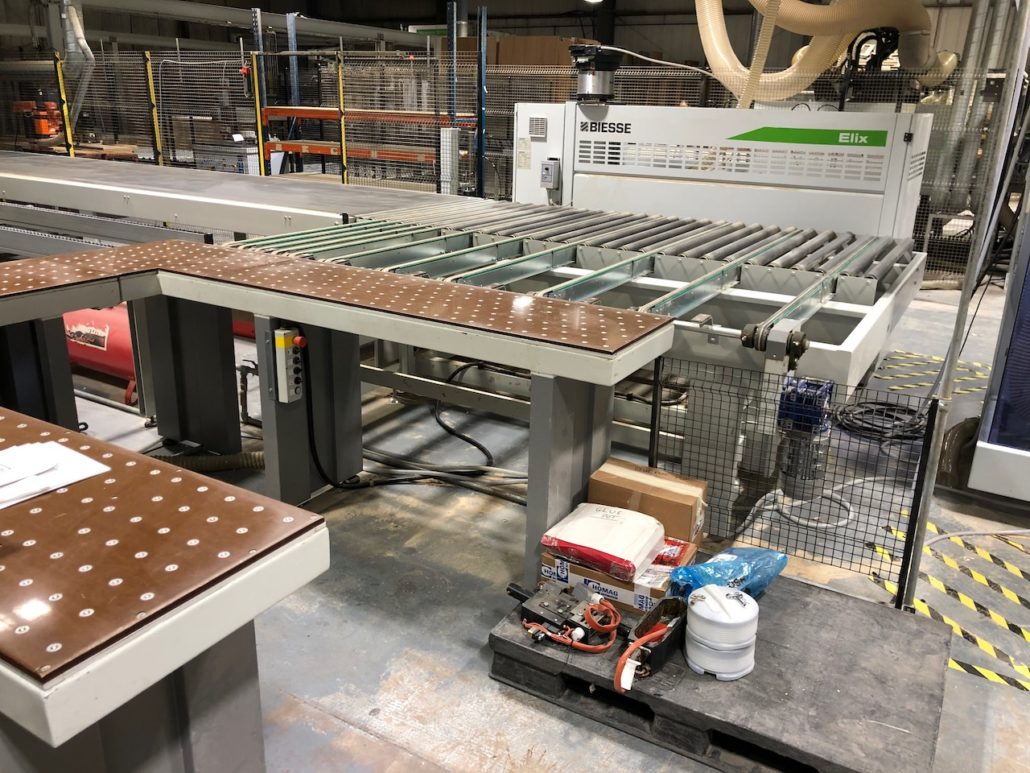

Panel Return System PRS EVO 3.2 für Stream mit MDS 1.1 / 10.5

besteht aus:
– spezieller Lufttisch für Stream B1,
– 180 ° Förderer mit Rollen und Band
– erster Förderer mit PVC-Band, reibungsarm 3500×1300 mm mit zusätzlichem Stütztisch zum Drehen der Paneele
– zweiter Förderer mit PVC-Band, geringe Reibung 7000×1300 mm
– 180 ° Förderer mit Rollen und Band

Mobile Control PC

ersetzt den fest installierten Standard-PC durch einen Ständer auf Rädern für den PC. Software Biesse Sintra.

2D fester BAR-Code-Leser zusätzlich zum Standard-BAR-Code für MDS Loop Software Management

Feste 2D-Strichcodeleser am Maschineneinzug, um die Produktionsarbeitsliste durch numerische Steuerung auszuwählen. Dies ist zusätzlich zum manuellen Standard-Barcode. Der Bediener kann den Strichcodeleser auswählen, der direkt von der numerischen Steuerung verwendet werden soll.

MDS Loop Software Management

Programmiersoftware zusätzlich zur Sintra-Anwendung, die die Verarbeitung mehrerer Panels mit unterschiedlichen Größen optimiert, dank der Erstellung einer dynamisch gefüllten Produktionsarbeitsliste.

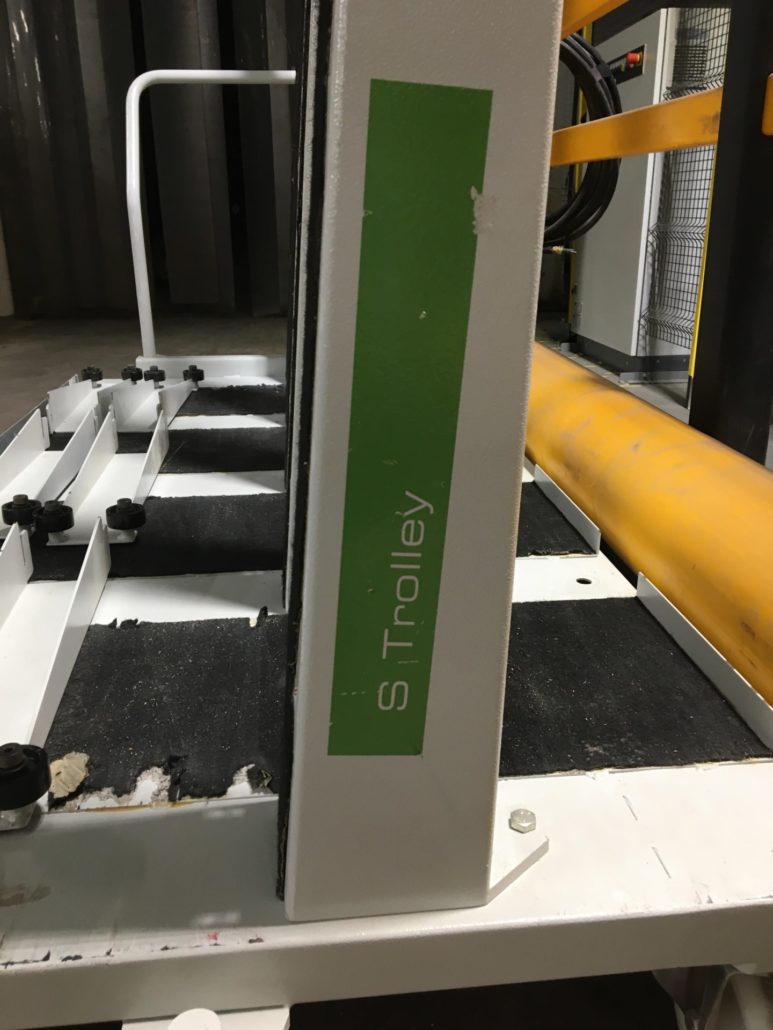

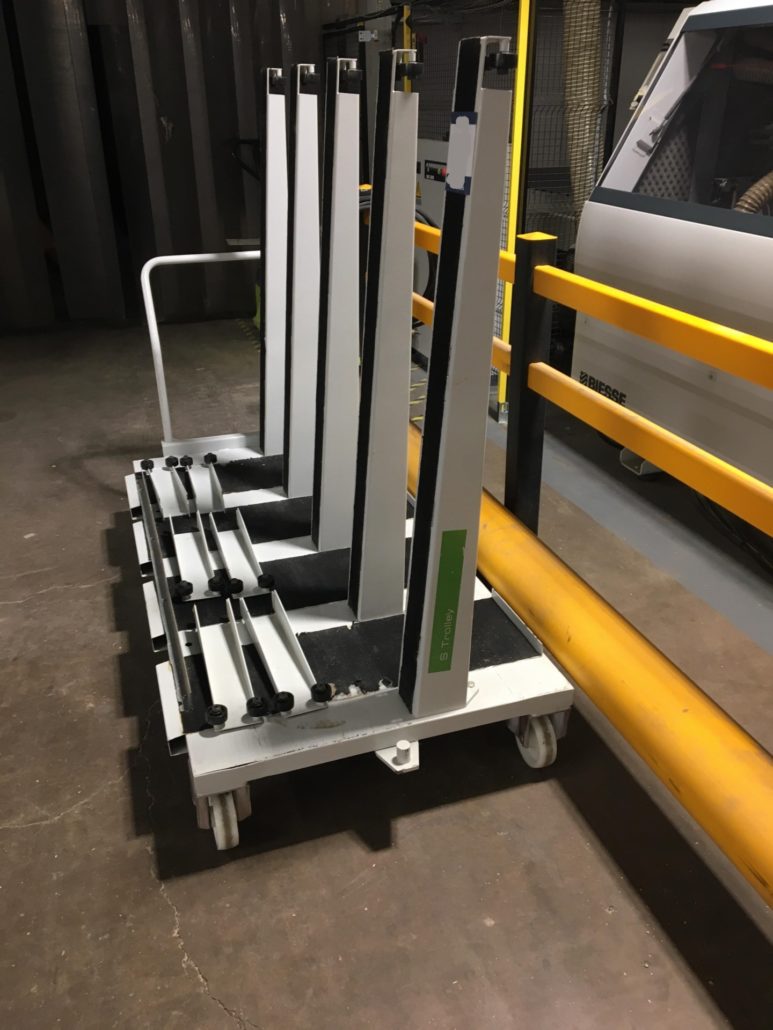

Biesse S Trolley

4-Rad-Lagerwagen, Größe 1.960 mm x 1.600 mm x 900 mm, mit 5x vertikalen Pfosten und 3x zusätzlichen Armaturenpaaren

Gewicht der Maschine ohne Mechanisierung

5840 kg

Betriebsspannung

415 V, 50 Hz

Verbindungsleistung

Ca.40 kW

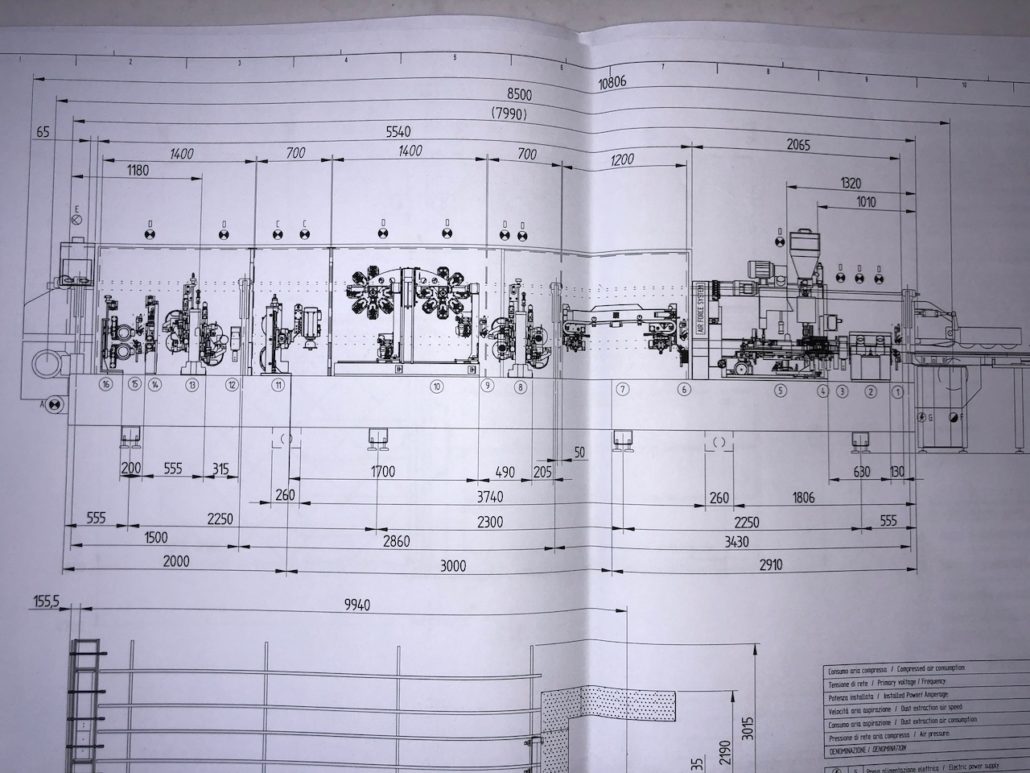

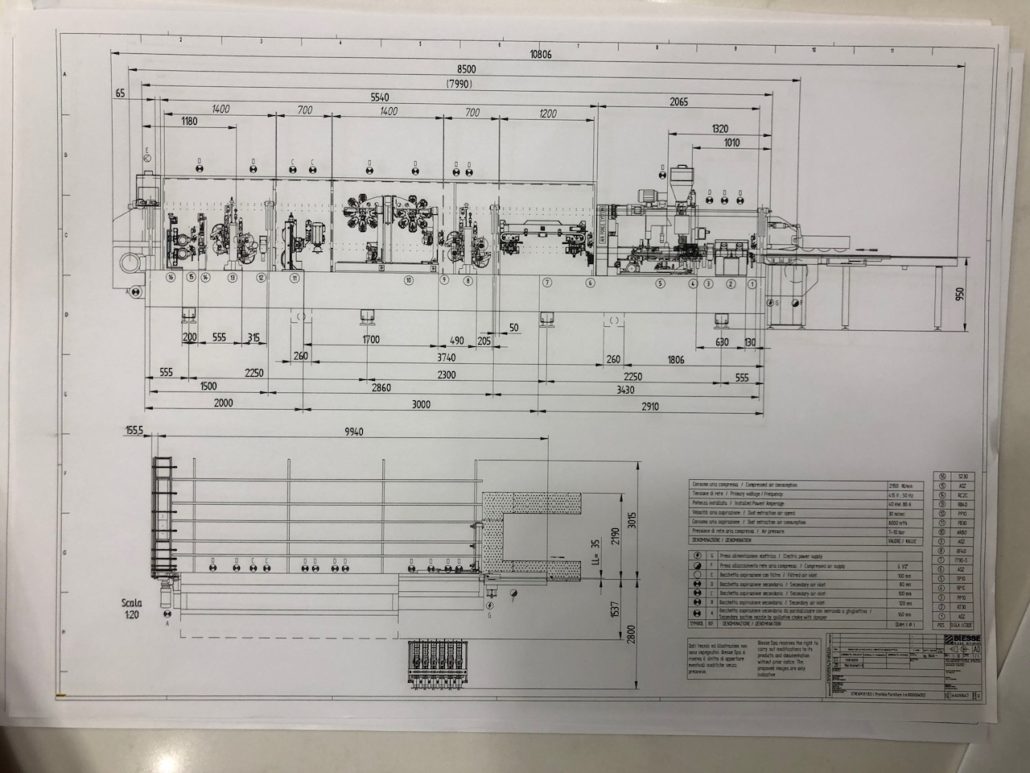

Kompletter Platzbedarf mit Mechanisierung

15628 x 9759 mm
