Beschreibung
Frischluft,- und Absauganlage für Lackierraum
|

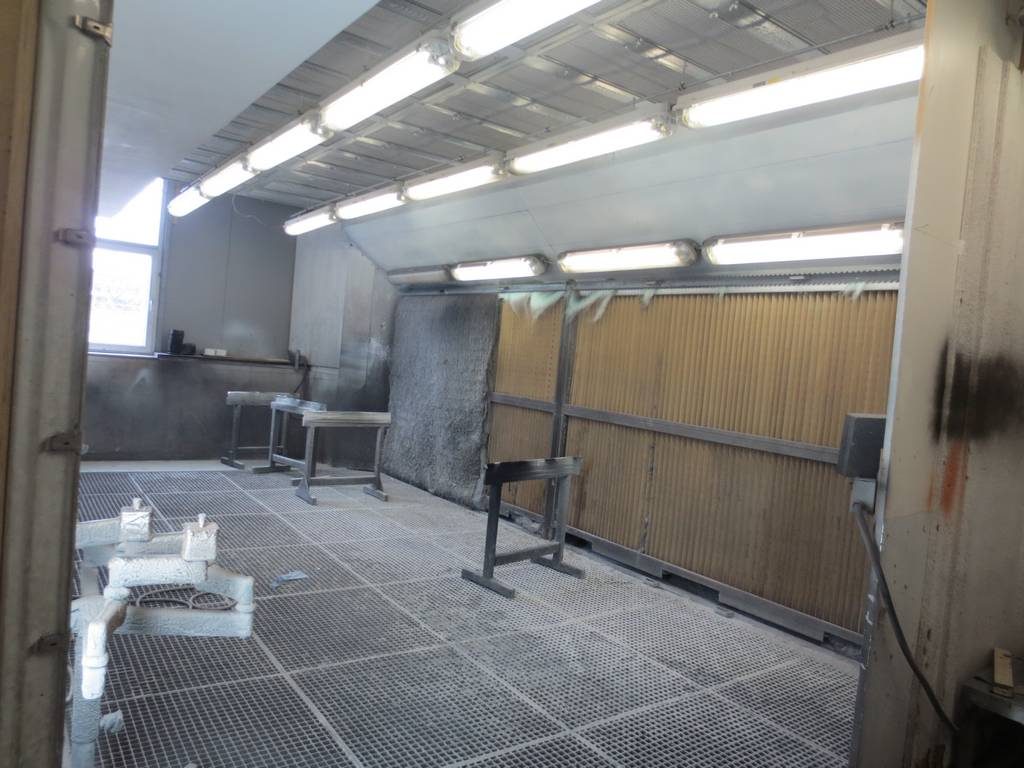

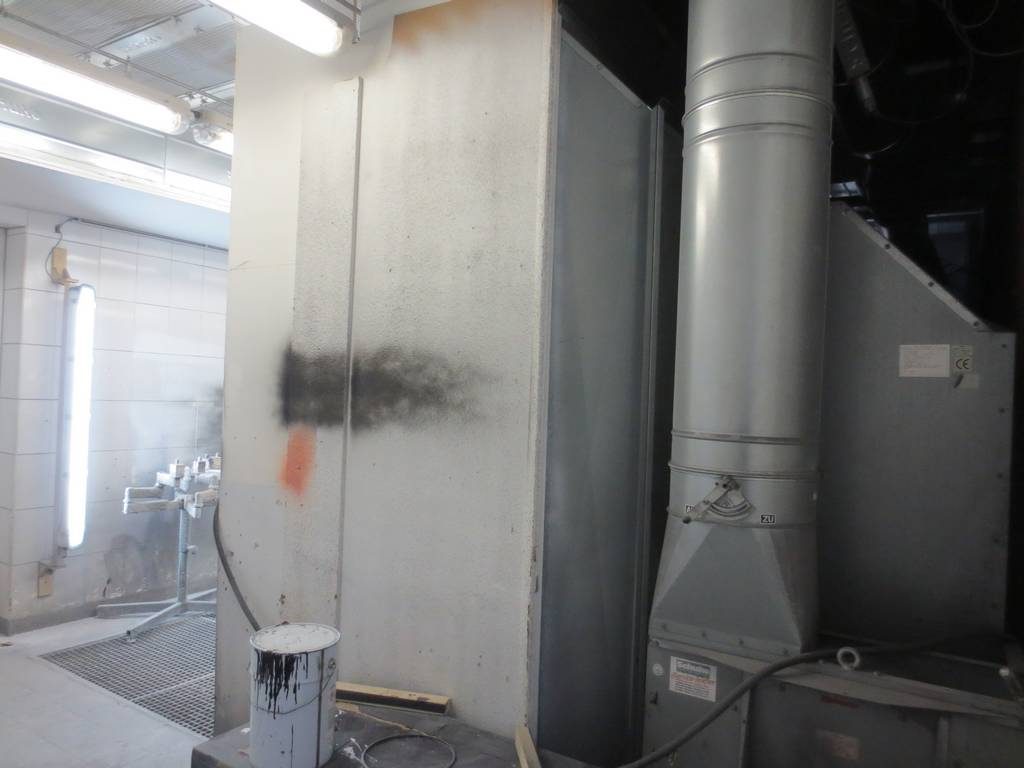

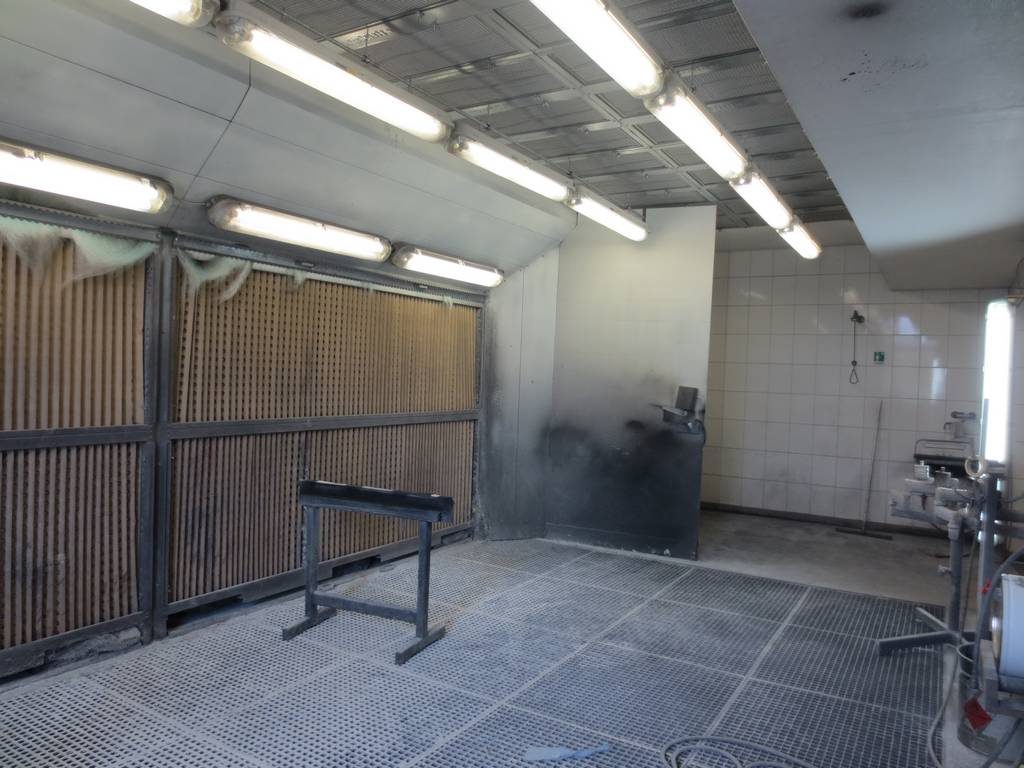

Lackierraum |
|
|

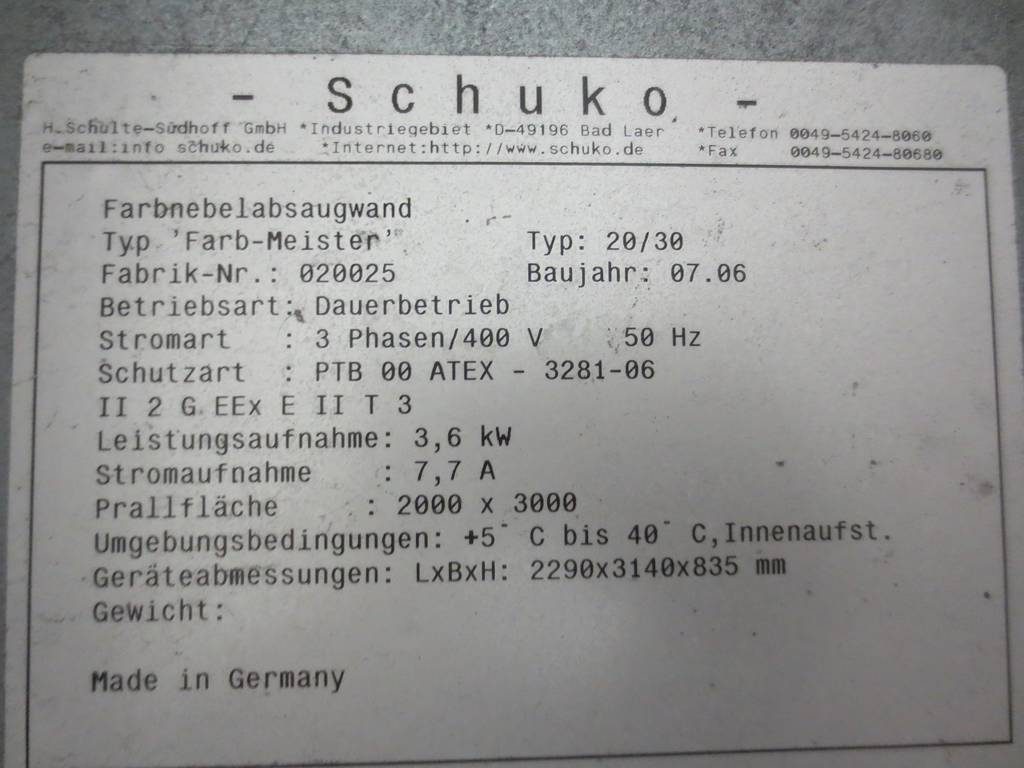

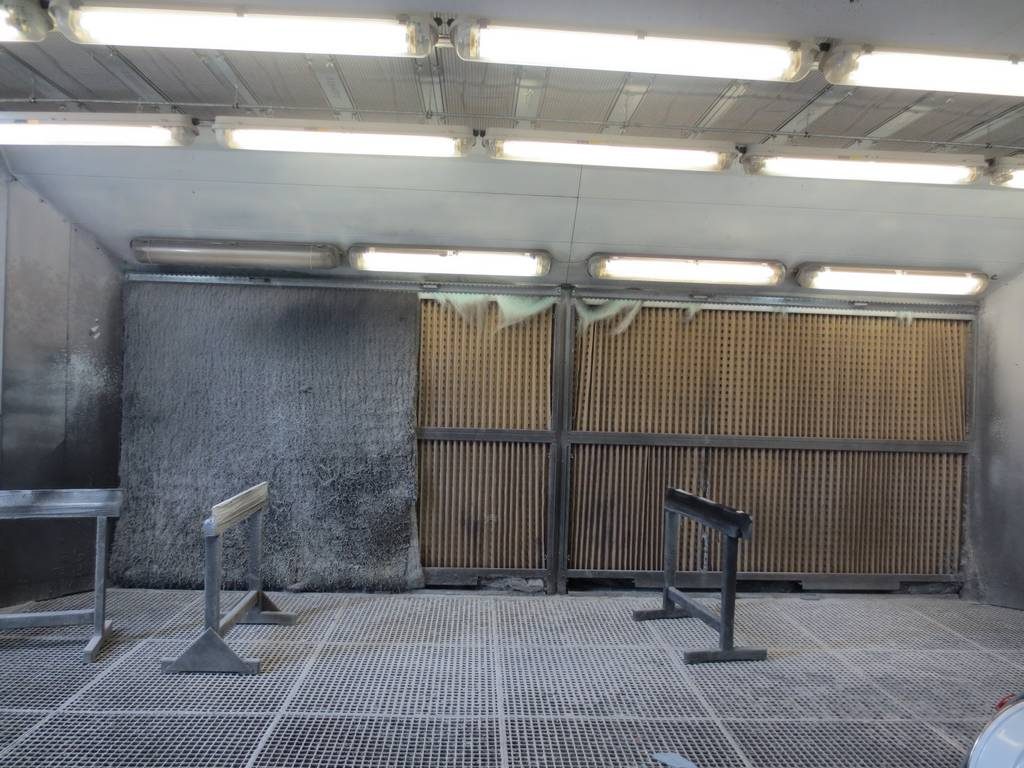

Farbnebelabsauganlage bestehend aus zwei Farbnebelabsaugwänden mit Kartonfilter |
Typ Farb-Meister 20/30 2x L 3140 x H 2290 mm |
|
Volumenstrom gesamt |
16600 m³/h |
|
Ventilatoren |
1 x rechts , 1 x links je 3,6 kW |
|
Ventilatoren Durchmesser |
400 mm |
|
Wasserwanne inkl. Gitterrosten |
7540 x 3730 mm |
|
|
|
|

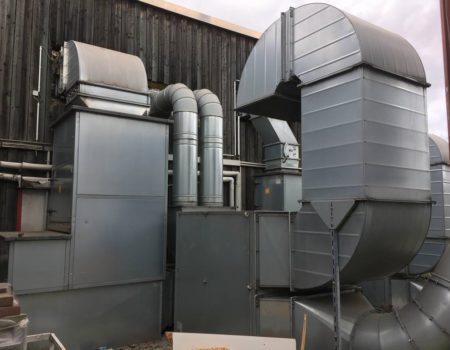

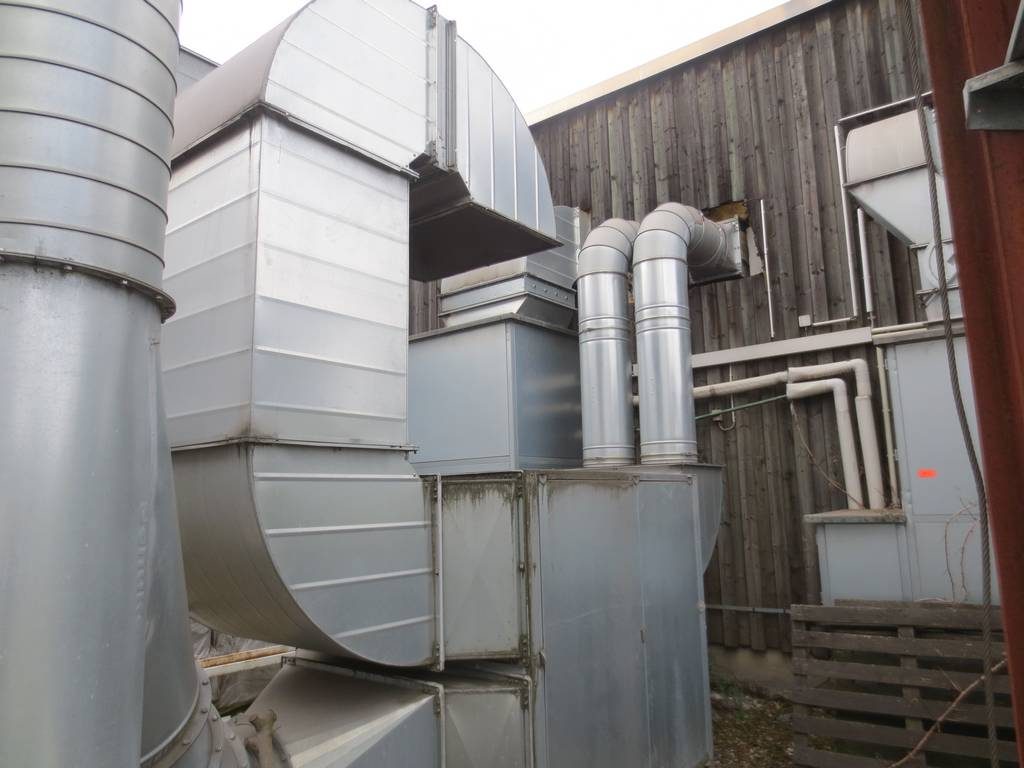

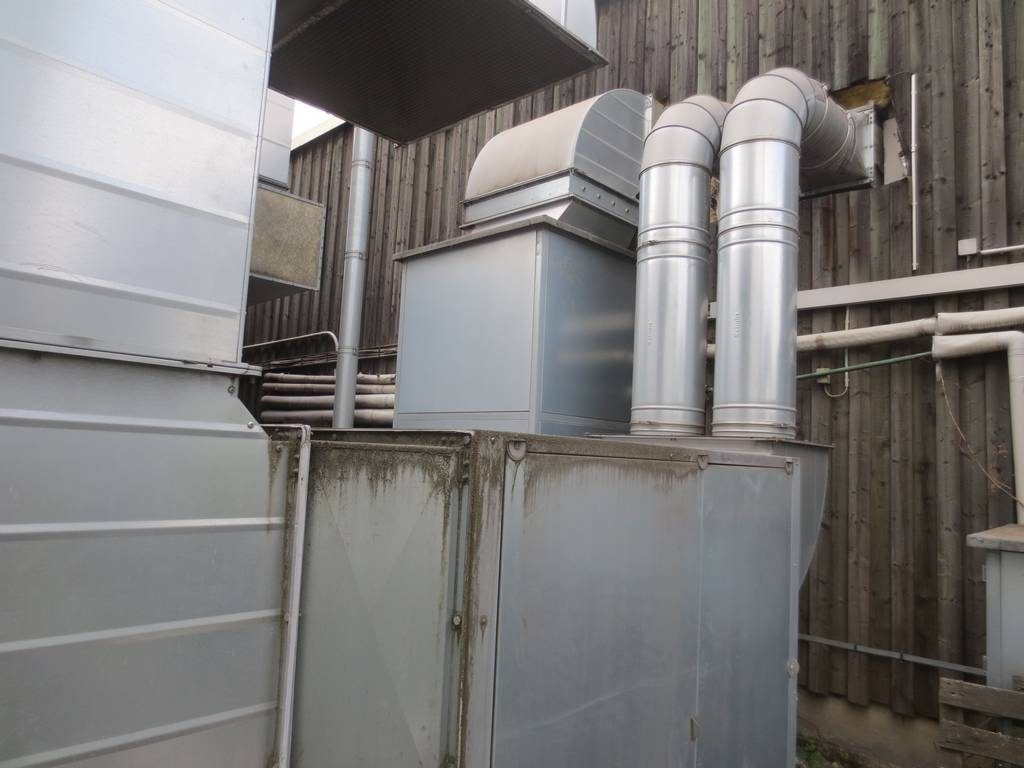

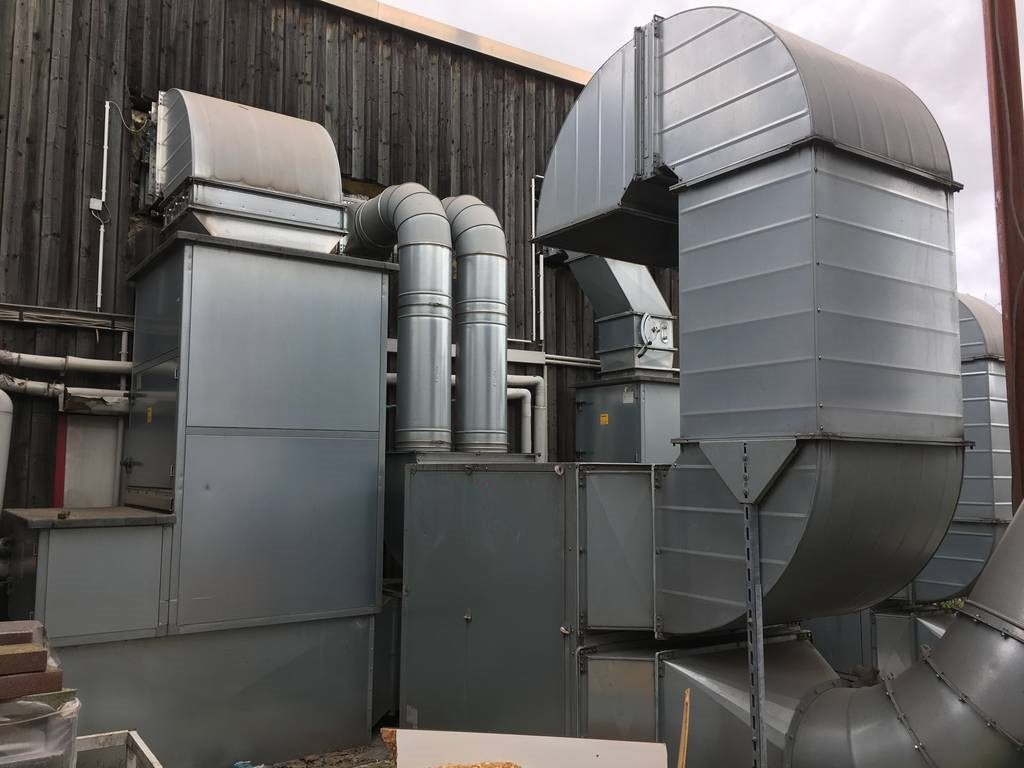

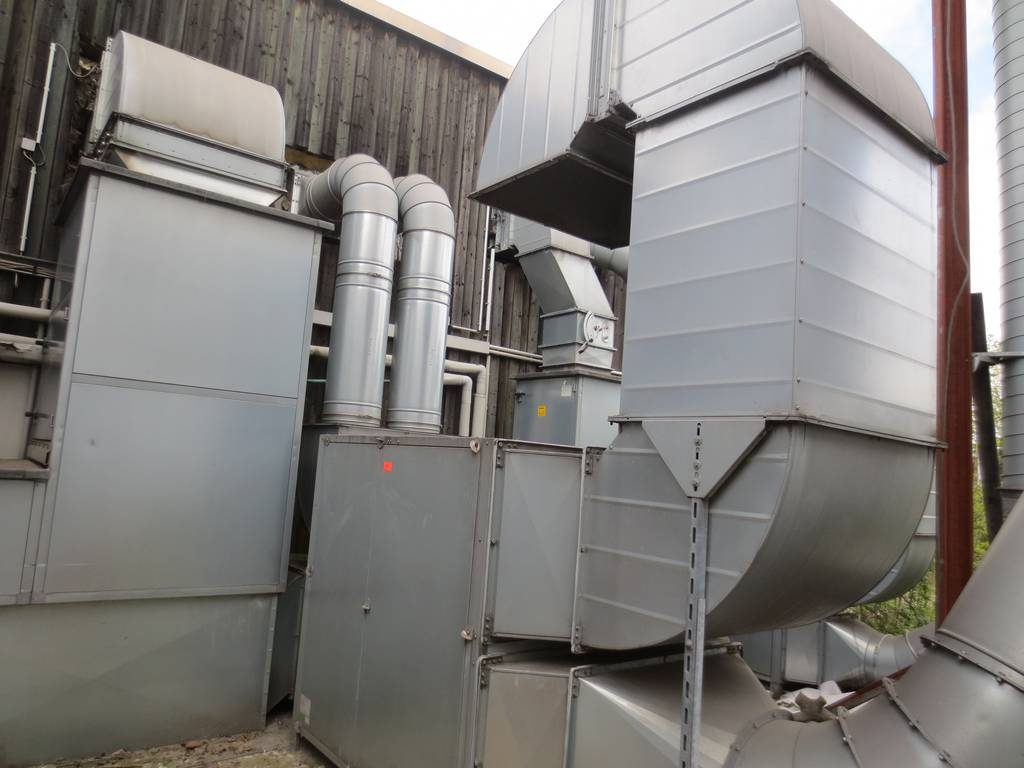

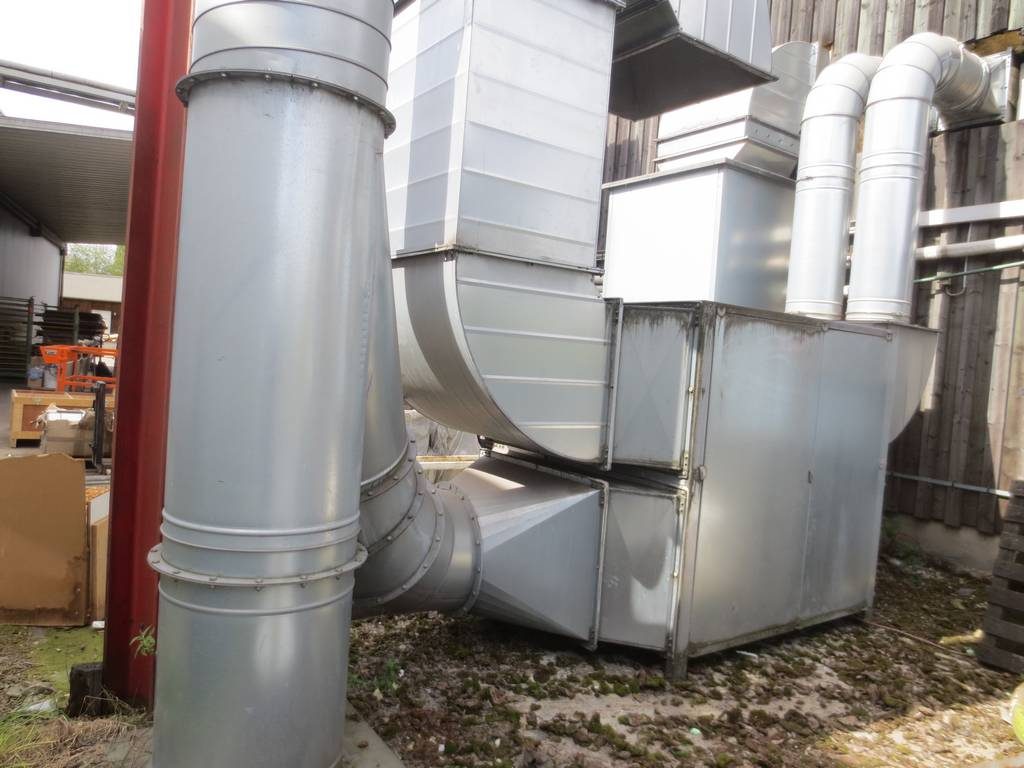

Zuluftanlage für Farbnebelabsaugung |
|
|
Zuluftgerät mit selbsttätiger Jalousieklappe, ex-gesch. Thermostat zur Ansaugtemperaturüberwachung, sowie Zulufteinfilterelementen und Kanalbauteilen |
Typ WZL 178
|
|
Volumenstrom |
17800 m³/h |
|
Motor |
1,8/ 6,5 kW Ex G3 |
|
Wärmeleistung |
230 kW |
|
Strömungsrichtung |
rechts |
|
Feuerschutzklappe |
F90 |
|
Temperaturregelung für WZL 178 |
|
|

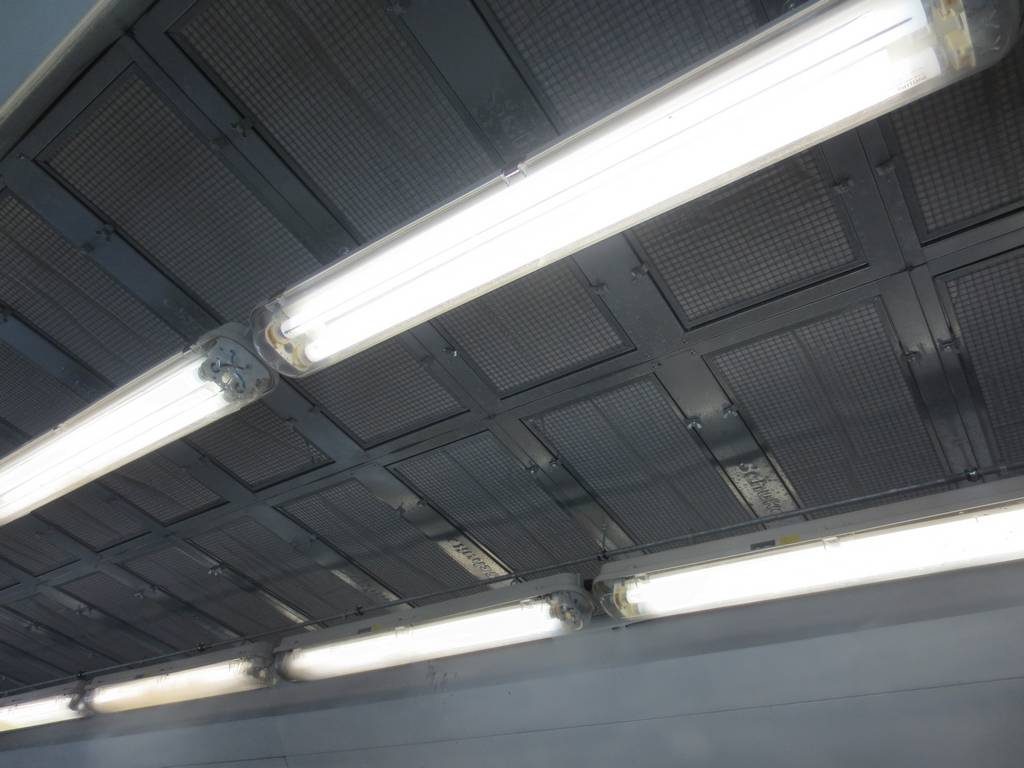

Filterdecken |
inkl. Beleuchtung/ Ex Lampen |
|
Plattenwärmetauscher |
Typ 100/150 |
|
Luftmenge |
17800 m³/h |
|
Pressung |
220 Pa |
|

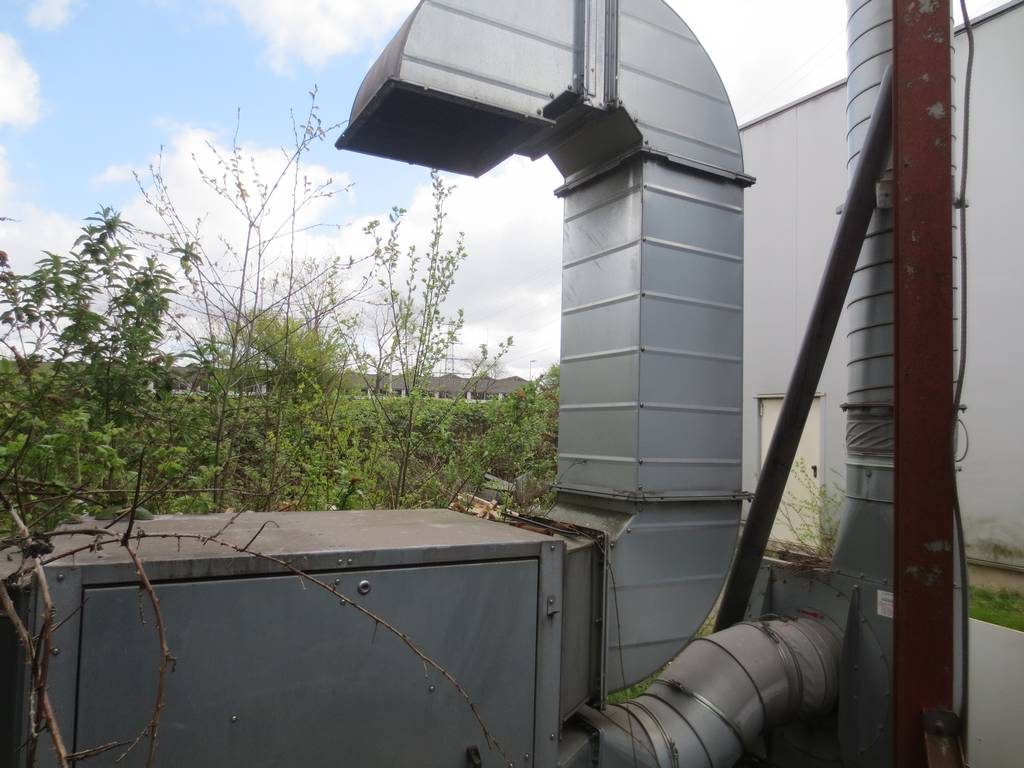

Abdunstanlage / Ventilator Typ Lex/400/G/S5 |
2,5 kW |
|
Volumenstrom |
5837 m³/h, 1282 Pa |
|
|
|
|

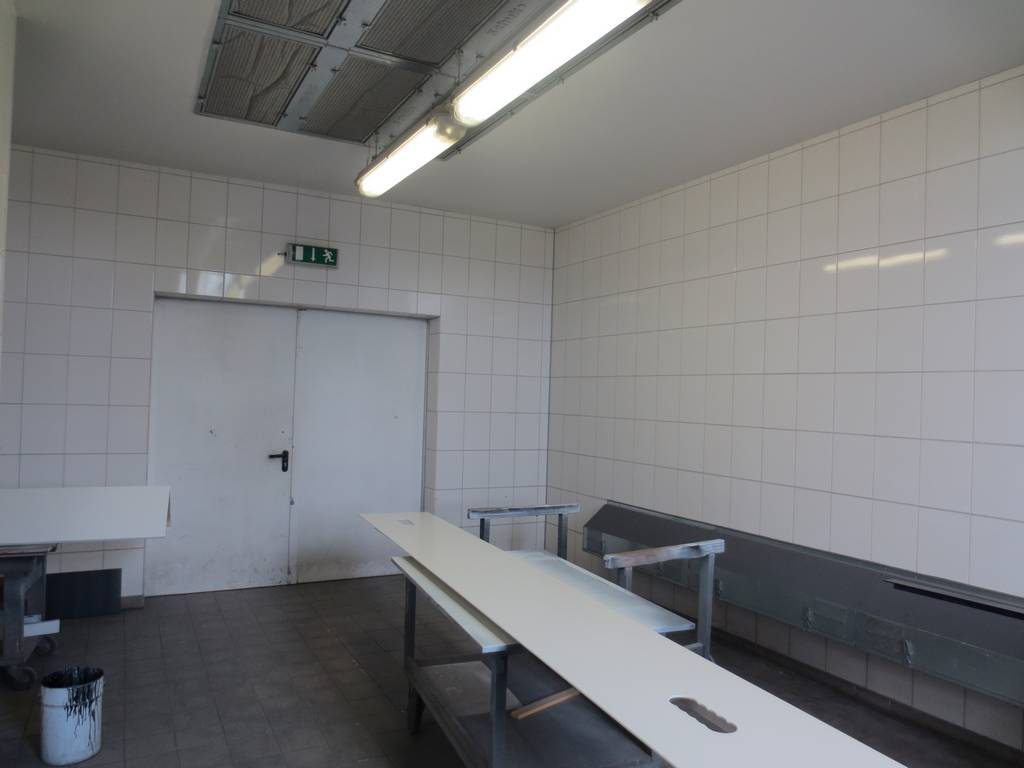

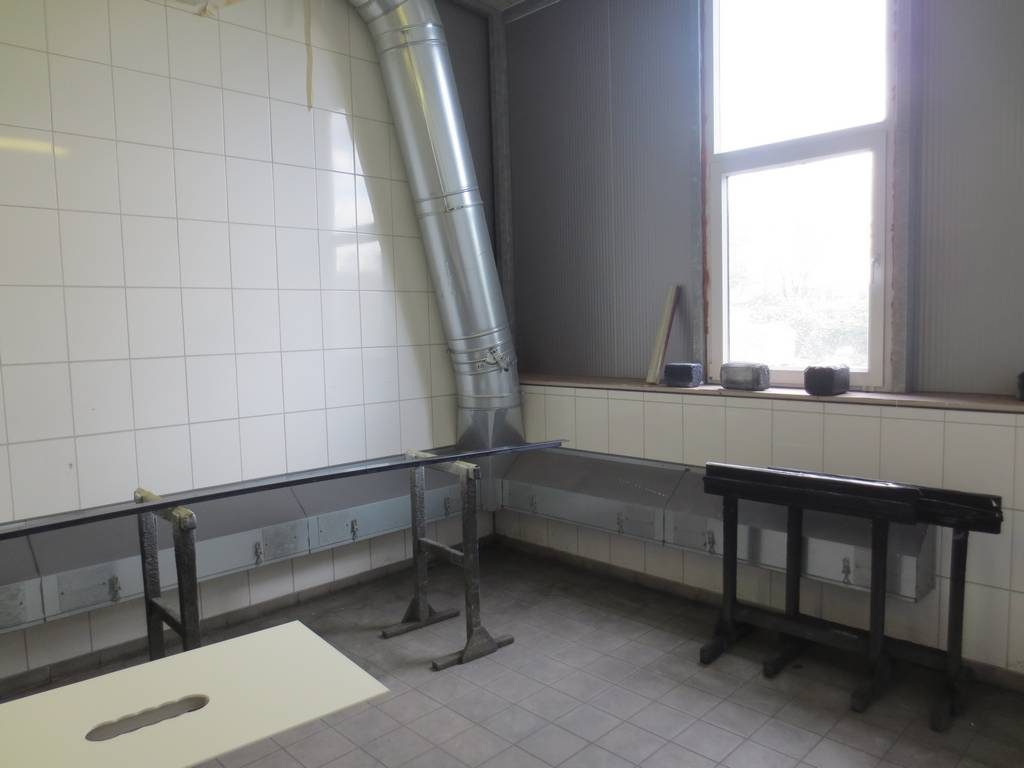

Trockenraum: |
|
|

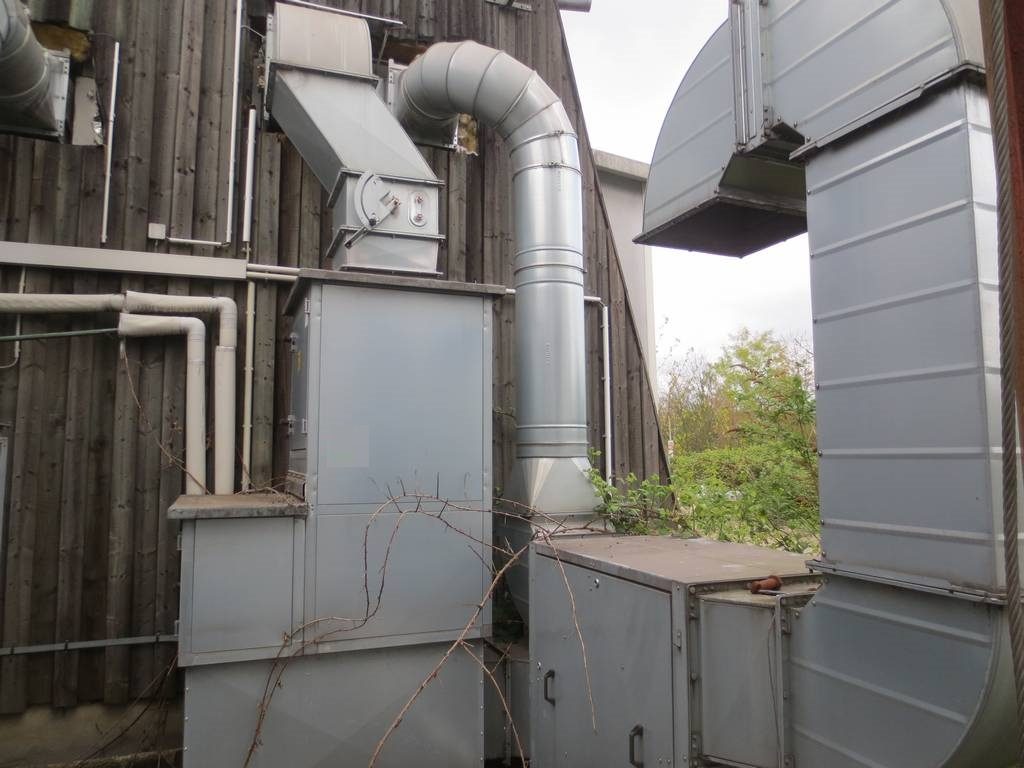

Zuluftanlage für Farbnebelabsaugung |
|
|
Zuluftgerät mit selbsttätiger Jalousieklappe, ex-gesch. Thermostat zur Ansaugtemperaturüberwachung, sowie Zulufteinfilterelementen und Kanalbauteilen |

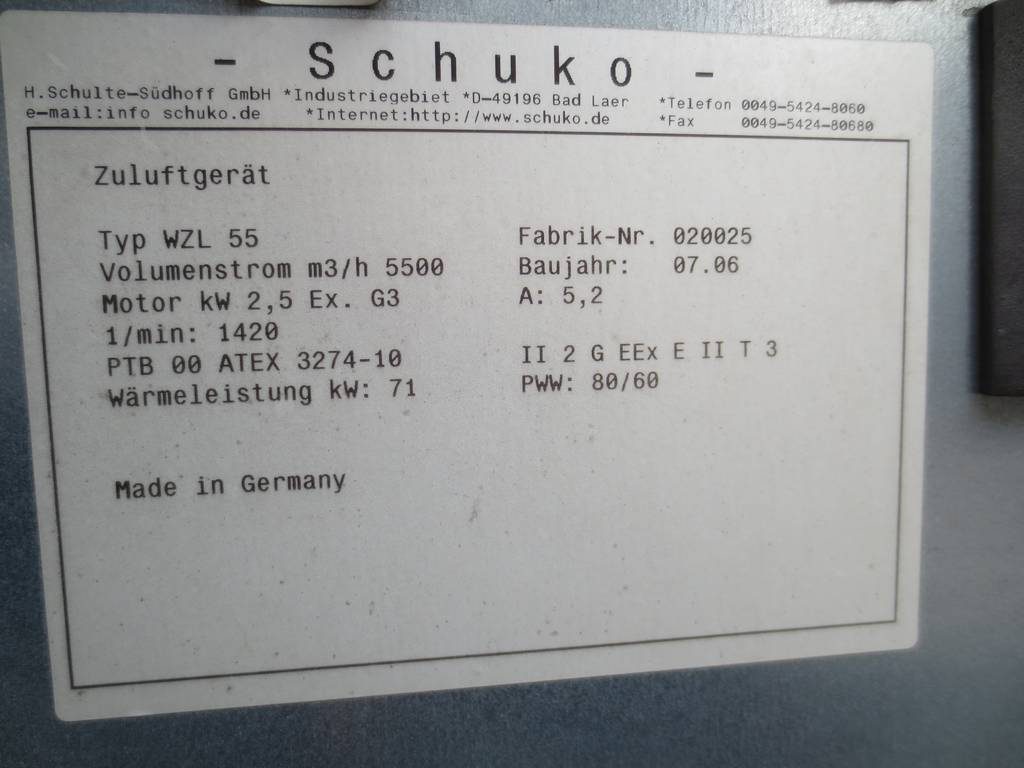

Typ WZL 55 |
|
Volumenstrom |
5500 m³/h |
|
Motor |
2,5 kW Ex G3 |
|
Wärmeleistung |
71 kW |
|
Strömungsrichtung |
rechts |
|
Temperaturregelung für WZL 55 |
|
|
Feuerschutzklappe |
F90 |
|

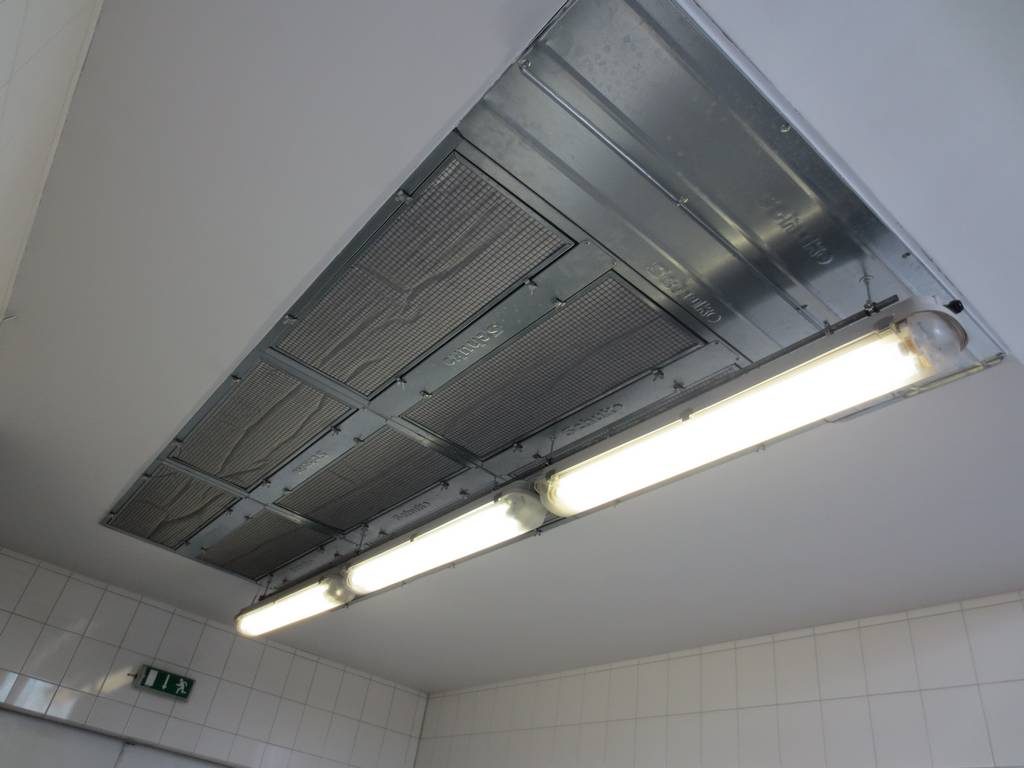

Filterdecke |
inkl. Beleuchtung |
|
Plattenwärmetauscher |
Typ 70/75 |
|
Luftmenge |
5500 m³/h |
|
Pressung |
180 Pa |
|

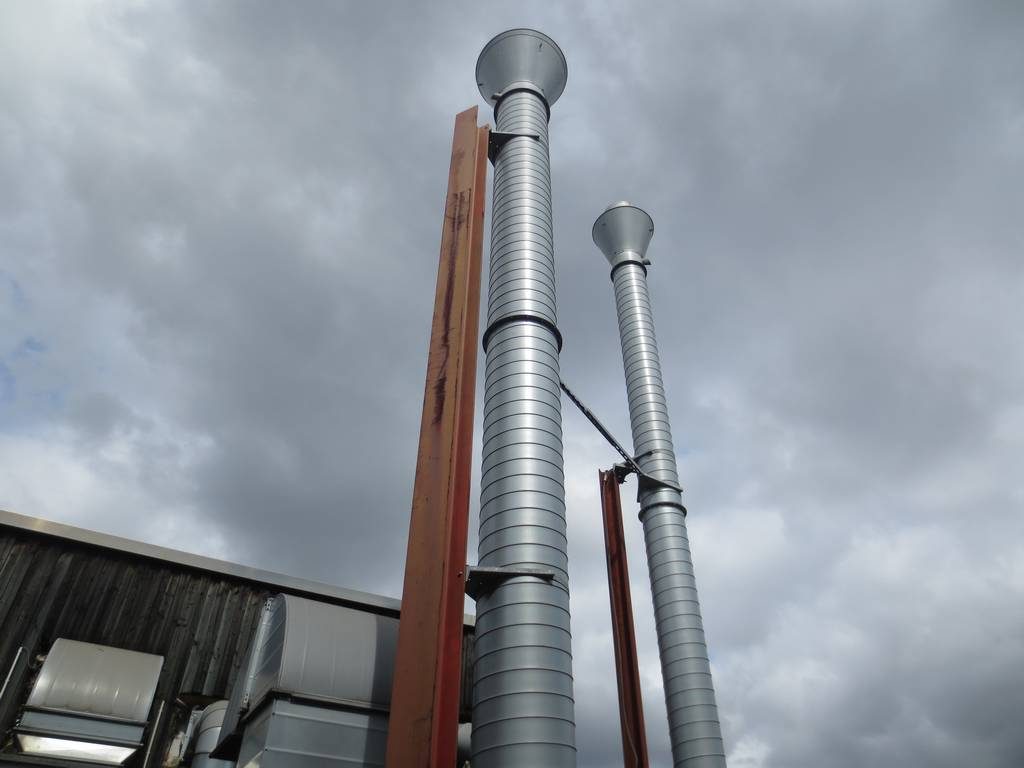

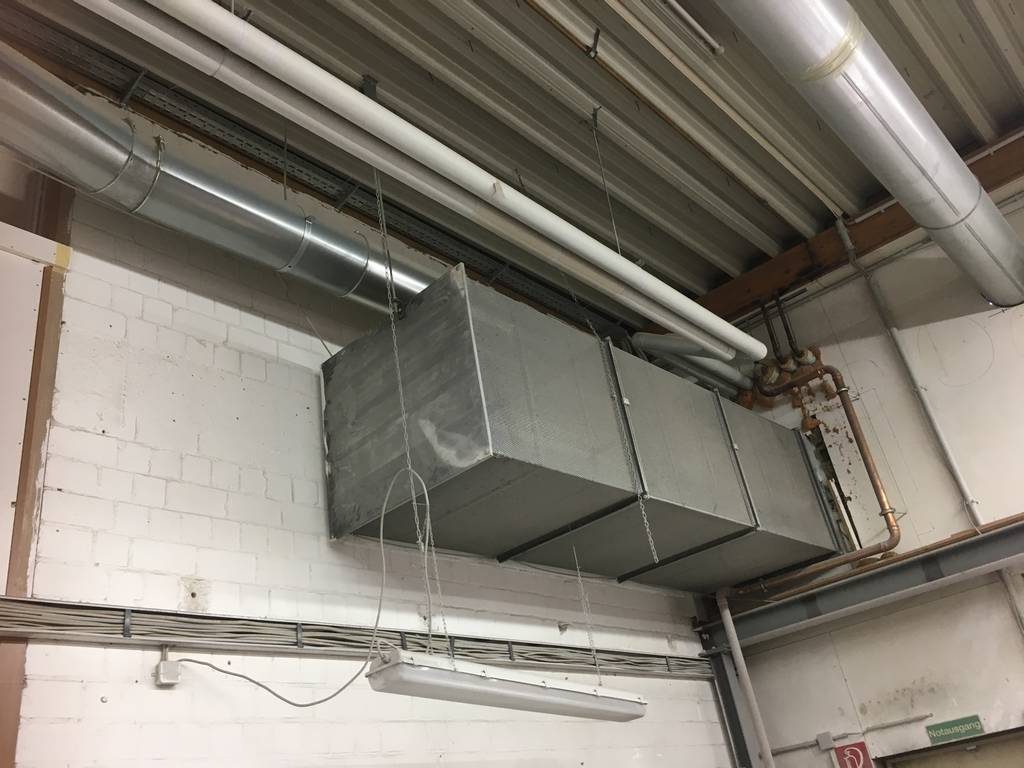

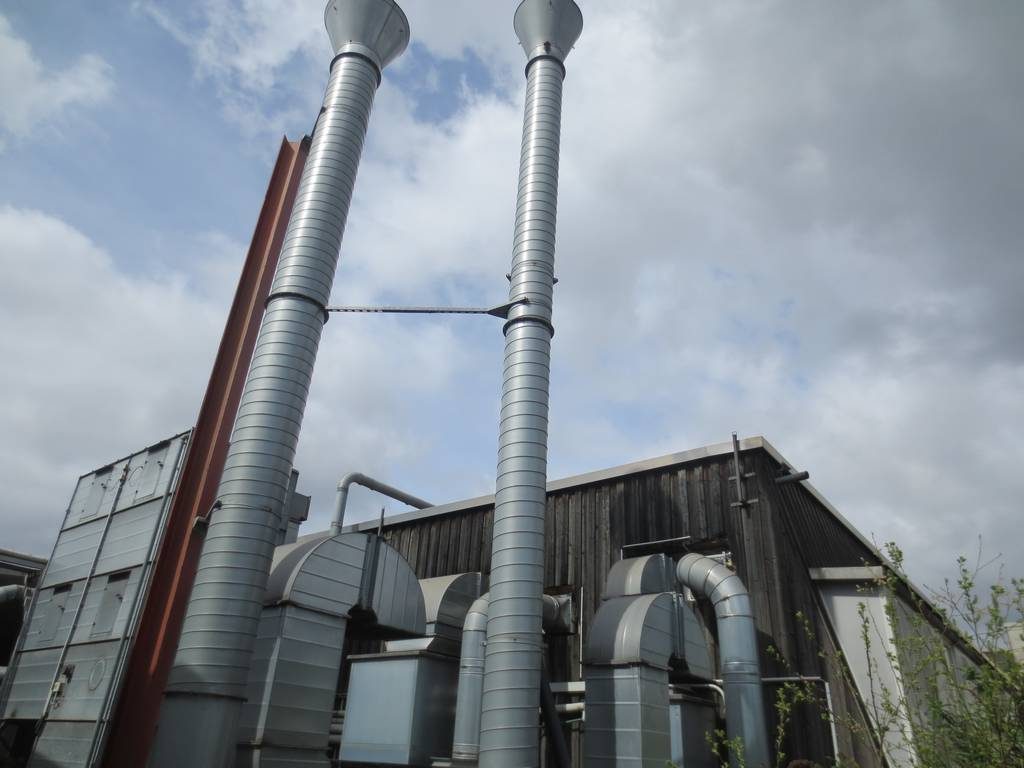

Dunst-Absaugkanäle |
|
|
Elektro-Schaltschrank |
|
|
Standort |
D-46149 Oberhausen |
(Änderungen und Irrtümer in den technischen Daten sowie Zwischenverkauf vorbehalten)
