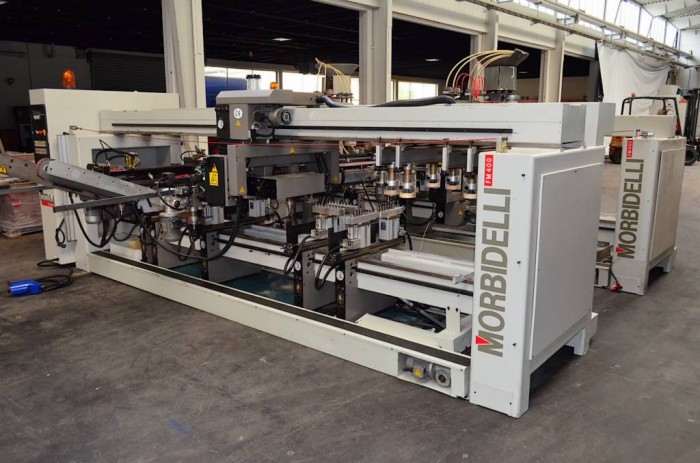

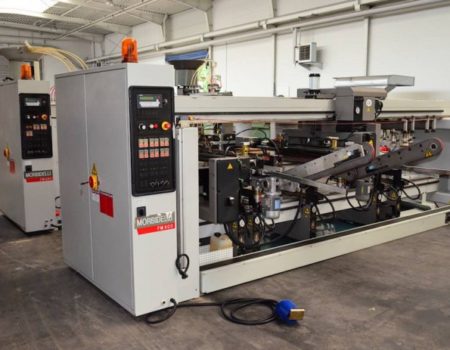

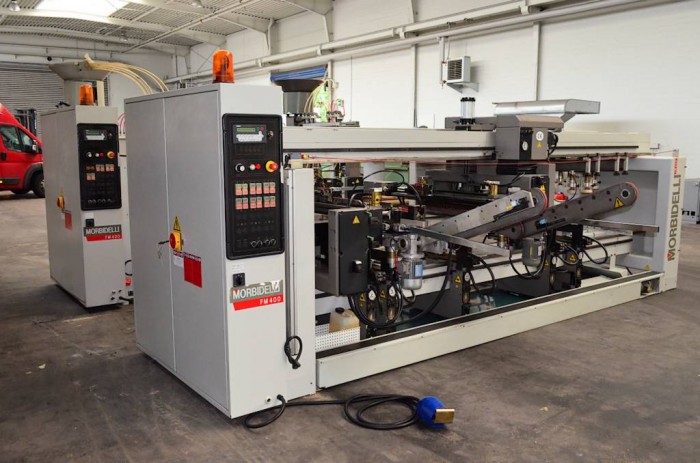

Durchlaufbohr- und Dübeleintreiblinie Morbidelli, Typ: FM 400

Maschinen-Nr.

AL 2411

Max. horizontale Bohr in X

3090 mm

Min. horizontale Bohr in X

260 mm

Nutz- Arbeitsbereich in Y

150 – 800 mm (tiefe Platte)

Plattenstärke

10 – 70 mm

Ausgestattet:

Horizontale Bohrungen

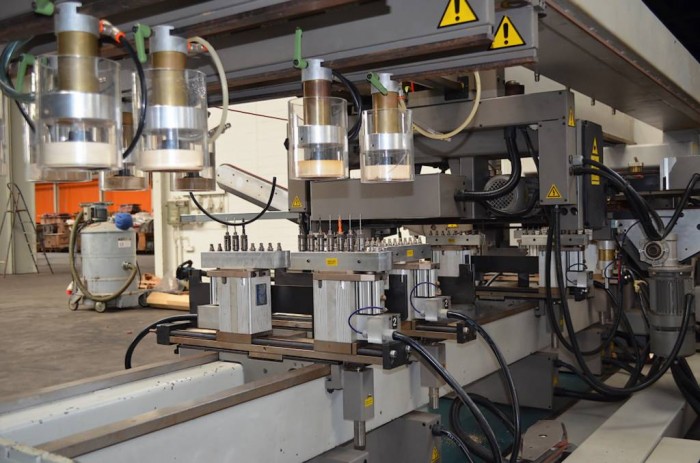

2 Bohrsupporte ( links und rechts) mit 2 Bohraggregate je mit 21 Spindeln, in 32 Teilung

Bewegliches Horizontalaggregat

rechts,

pneumatische Anhebung des Aggregat 80 mm

Vertikale Bohrungen von unten

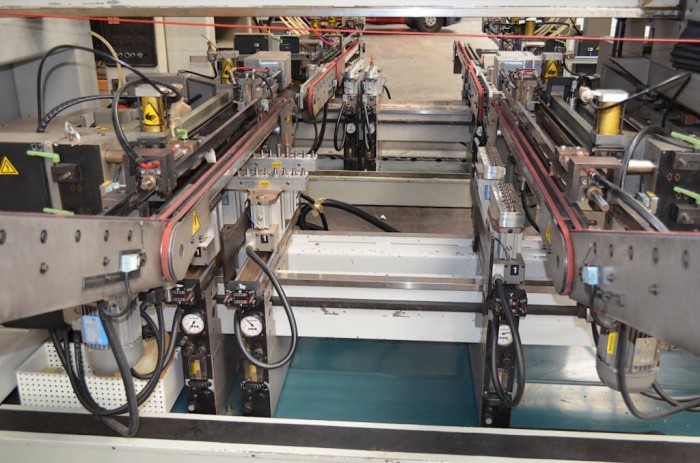

5 Bohrsupporten je mit 2 Bohraggregate (9 Spindeln + 9 Spindeln), in 32 Teilung

Motorleistung je Bohraggregat

1,1 kW, 2800 Upm

Vertikalbohraggregate

mit 96mm Annäherung, 90° drehbar und in der Tiefe verstellbar

Vertikalen Druckbalken von oben

4 St. (je mit 2 St. Pneumatikspanner)

Integrierte Plattentransportvorrichtung

Höchstgeschwindigkeit 43 m/min

Anzahl der Zyklen

20/30 pro Min.

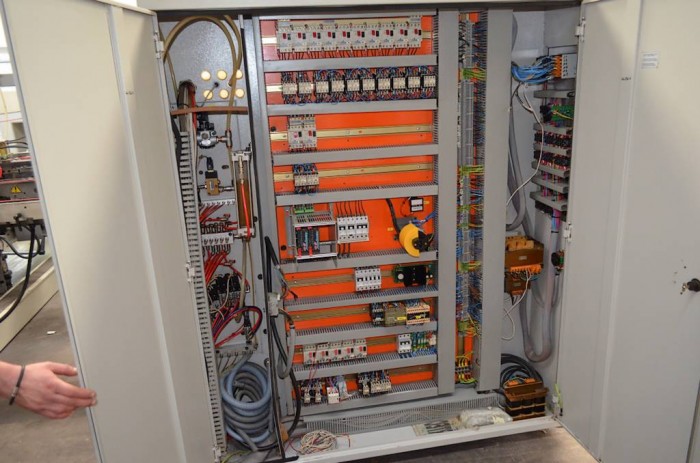

Installierte Leistung

ca. 16 kW, 400 V, 50 Hz

Geschwindigkeit der Spanabsaugluft

25m/s

Gewicht

4850 kg

Maschinen-Nr.

Nutz- Arbeitbereich in X

AL 2412
260 – 3000 mm

Nutz- Arbeitsbereich in Y

150 – 800 mm

Plattenstärke

10 – 70 mm

Ausgestattet:

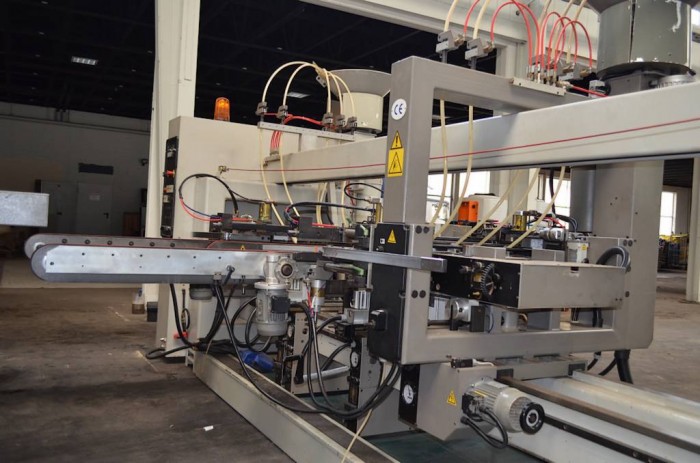

2 horizontale Dübeleintreibsupporte

jeden mit 5 Einspritzvorrichtungen zur Beleimung und Dübeleintreibung mit Hochdruck- Beleimungssystem.

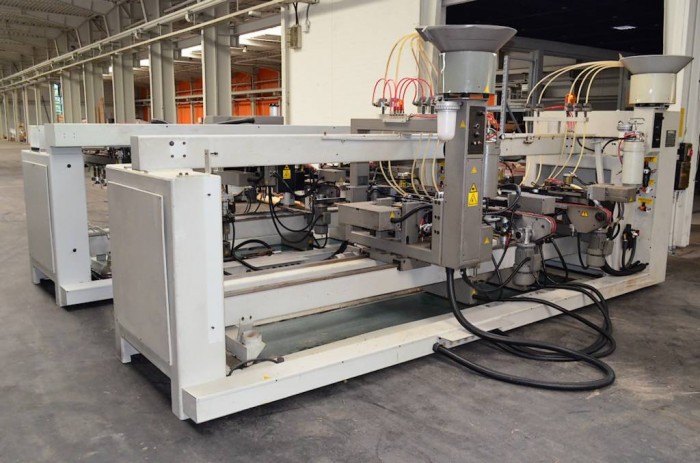

2 Dübelmagazinen (rechts – links)

zum automatischen Einsetzen des Duebel

Vertikale Bohrungen

3 Bohrsupporte von unten je 2 Bohraggregate, (9+9 Spindeln) in 32 Teilung

Vertikalbohraggregate

mit 96mm Annäherung, 90° drehbar und in der Tiefe verstellbar

Vertikalen Druckbalken von oben

3 St. (je mit 2 St. Pneumatikspanner)

Integrierte Plattentransportvorrichtung

Höchstgeschwindigkeit 43 m/min

Anzahl der Zyklen

20/30 pro Min.

Installierte Leistung

ca. 12 kW, 400 V, 50 Hz

Geschwindigkeit der Spanabsaugluft

25m/s

Gewicht

3950 kg

Standort:

Lager D-32683 Barntrup
