Opis
|
Maschinen-Nr. |
0-250-21-0266 |
|
Arbeitsfeld : |
|
|
X-Achse Y-Achse Z-Achse / Werkstückdicke |
3250 mm (max 1450 mm bei Pendelbetrieb) 1050 mm 100 mm |
|
Verfahrwege/Vorschub : |
|
|
X-Achse Y-Achse Z1/Z2 – Achsen |
3860 mm – 60 m/min 1542 mm – 50 m/min 250/185 mm – 15 m/min |
|

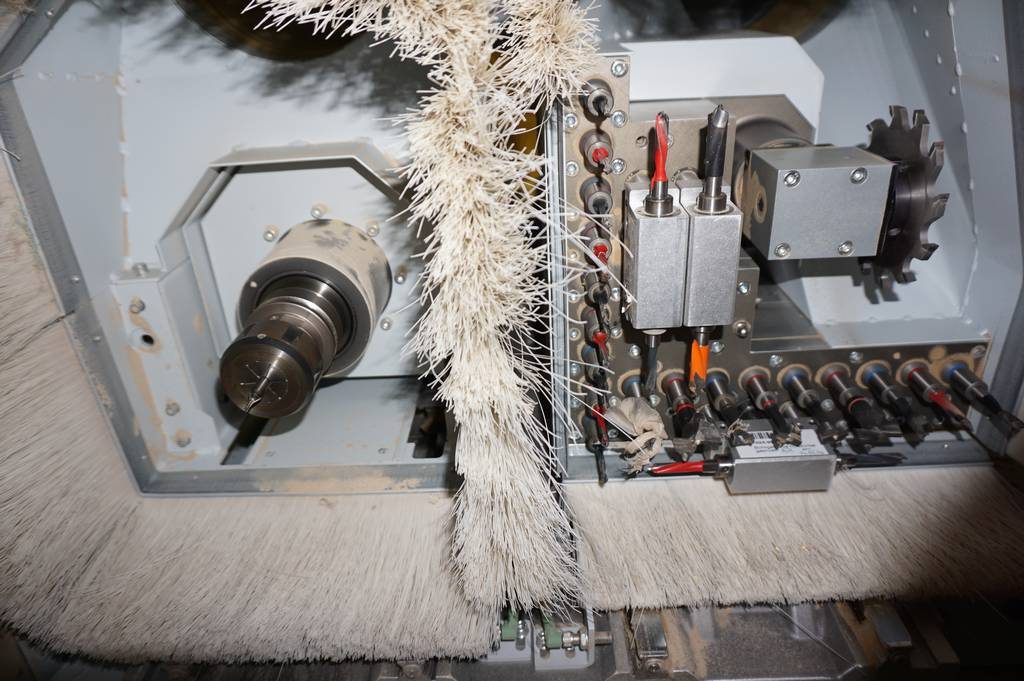

Aggregate: |
|
|
Vertikales Bohraggregat 9 Spindeln in X-Richtung Bohrtiefe Drehrichtung Antrieb Spindelabstand Anordnung |
Einzeln abrufbaren
Max. 38 mm Rechts/links – 7500 1/min 1,5 kW 32 mm bei 8 Bohrspindeln in X -Richtung |
|
Vertikales Bohraggregat 10 Spindeln in Y-Richtung Bohrtiefe Drehrichtung Antrieb Spindelabstand Anordnung |
Einzeln abrufbaren
Max. 38 mm Rechts/links – 7500 1/min 1,5 kW 32 mm bei 9 Bohrspindeln in Y -Richtung |
|
Horizontales Bohraggregat in X-Richtung Bohrtiefe Drehrichtung |
4 einzeln abrufbaren Bohrspindeln 38 mm, von Werkstückoberkante Rechts/links |
|
Horizontales Bohraggregat in Y-Richtung Bohrtiefe Drehrichtung |
2 einzeln abrufbaren Bohrspindeln 38 mm, von Werkstückoberkante links |
|

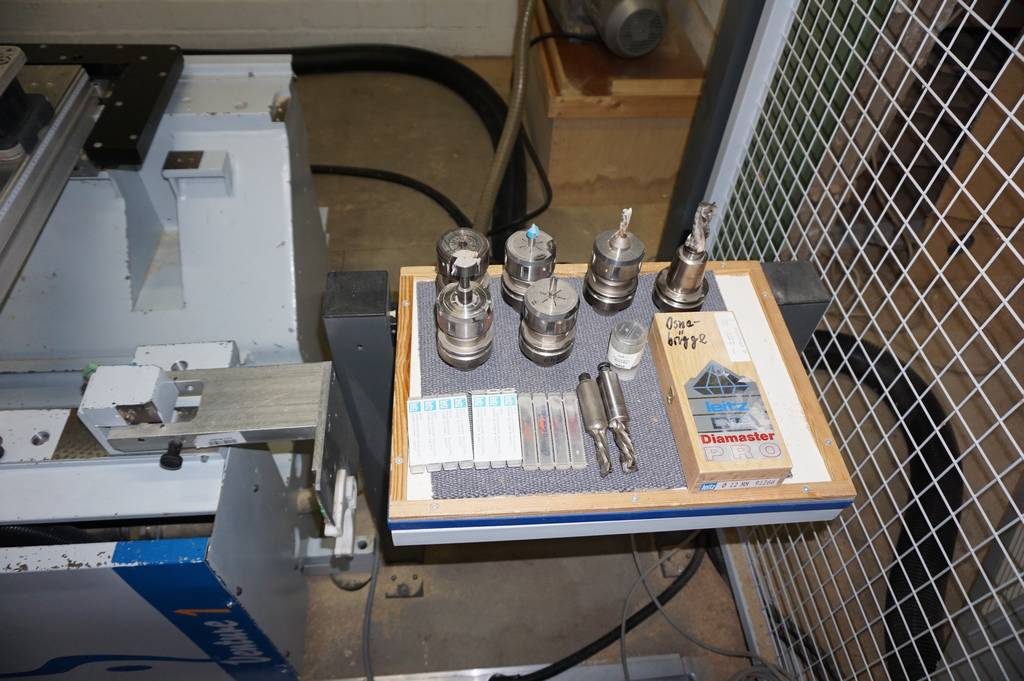

Hauptspindel Werkzeugaufnahme Drehrichtung |
7,5kW HSK F63 Rechts/links |
|
1 Nutsäge |
Schwenkbar 0/90°, Durchmesser 125 mm |
|

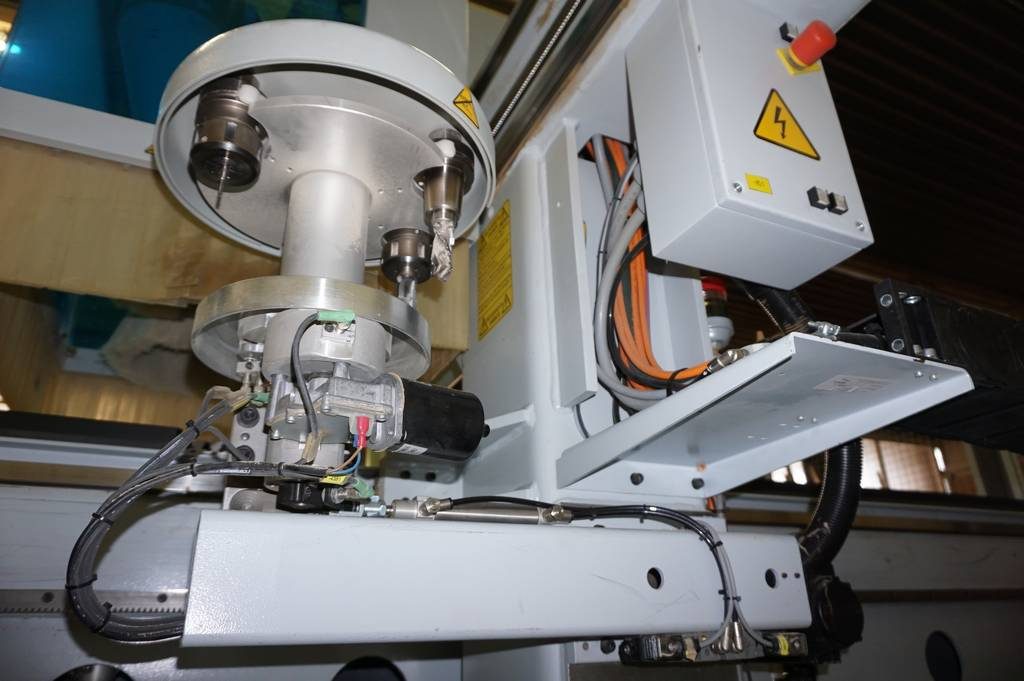

4-fach Werkzeugwechsler -Tellerwechsler |
mitfahrend in X Richtung |
|

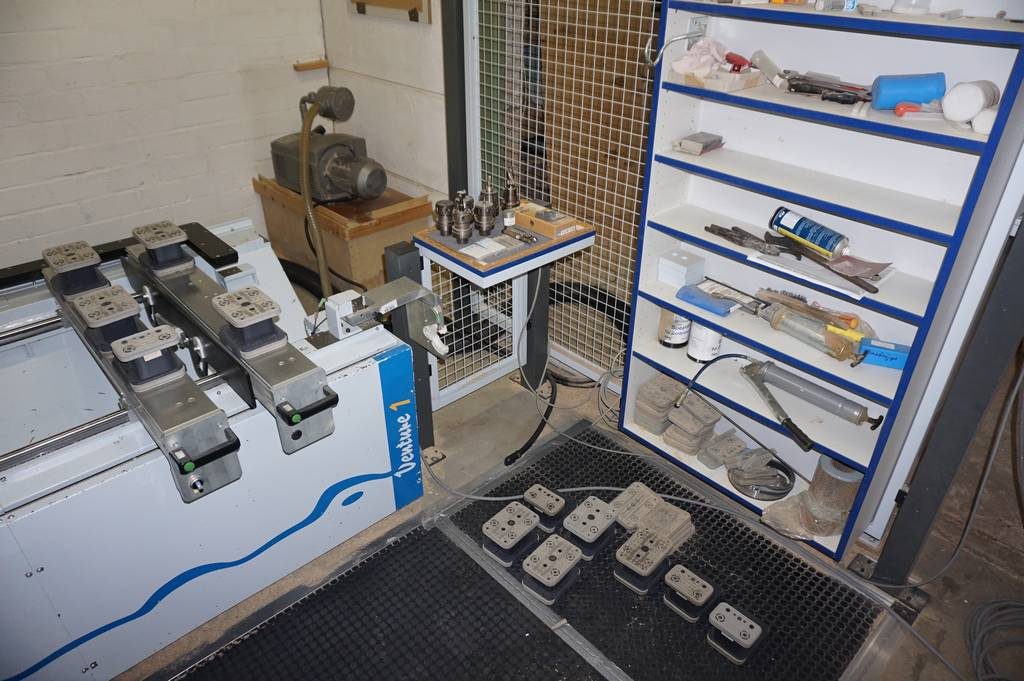

Werkstückspannung: |
|
|
6 St. Werkstückauflagen
|
je. 1050 mm langen, mit 2 großfläsigen , schnell positionenbaren Vakuumsaugern |
|
4 St. robuste Einlegehilfen |
zum Belegen schwerer Werkstücke |
|
6 St. Vakuumschmalsauger |
je.145x70x36mm, Vakuumsauger inkl. Tastventil und pneumatischer Klemmeinrichtung |
|
1 St. Spannhilfesatz zum Klemmen von Schmalteilen und Sonderteilen |
2 Stück Spannzylinder |
|
1 Stück Vakuumanschluss für Schablonen |
zum Anschluss von selbstgefertigten Vakuumschablonen an den Vakuumkreis der Maschine |
|
|
|
|
Laserpositionierhilfe |
für Vakuumspanner |
|
Vakuumschmalsauger |
mit Schnellwechselsystem |
|

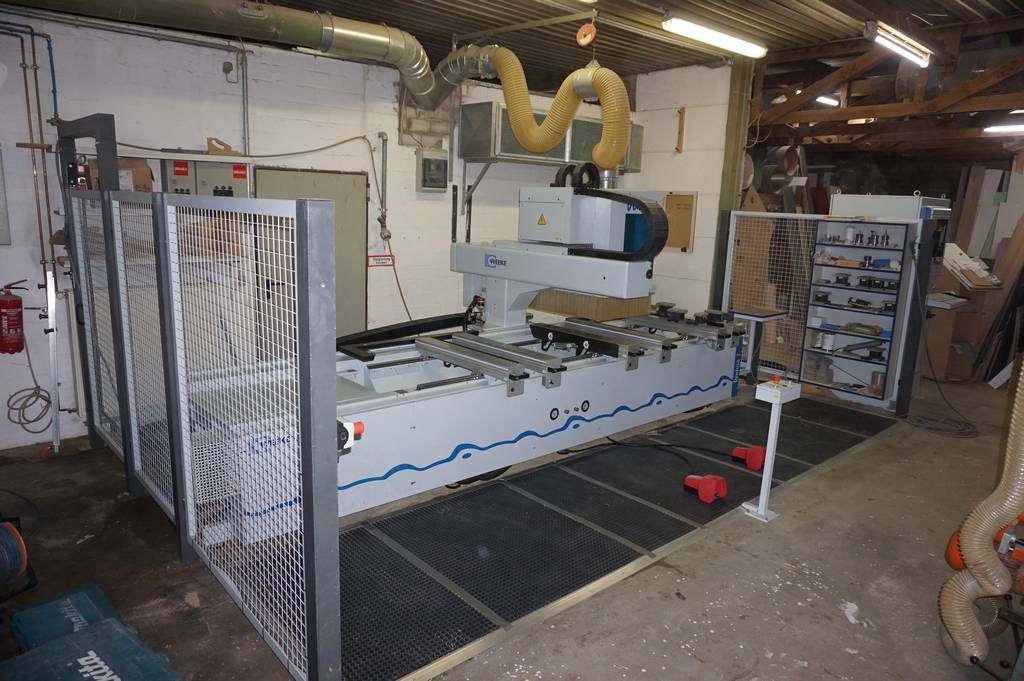

Schutzgitter |
Links, Rechts |
|

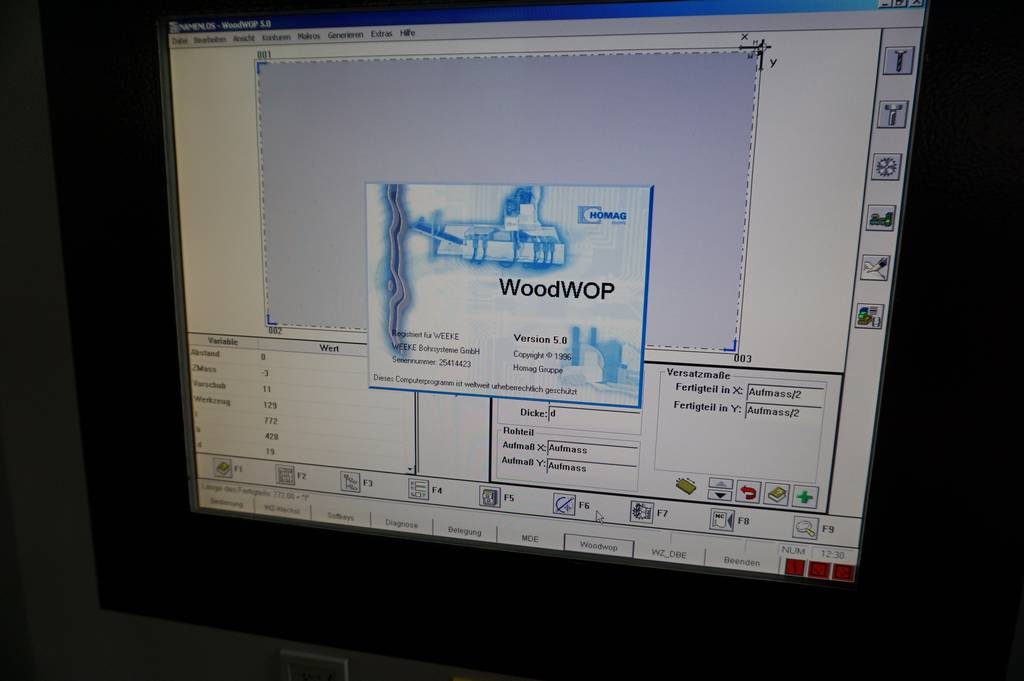

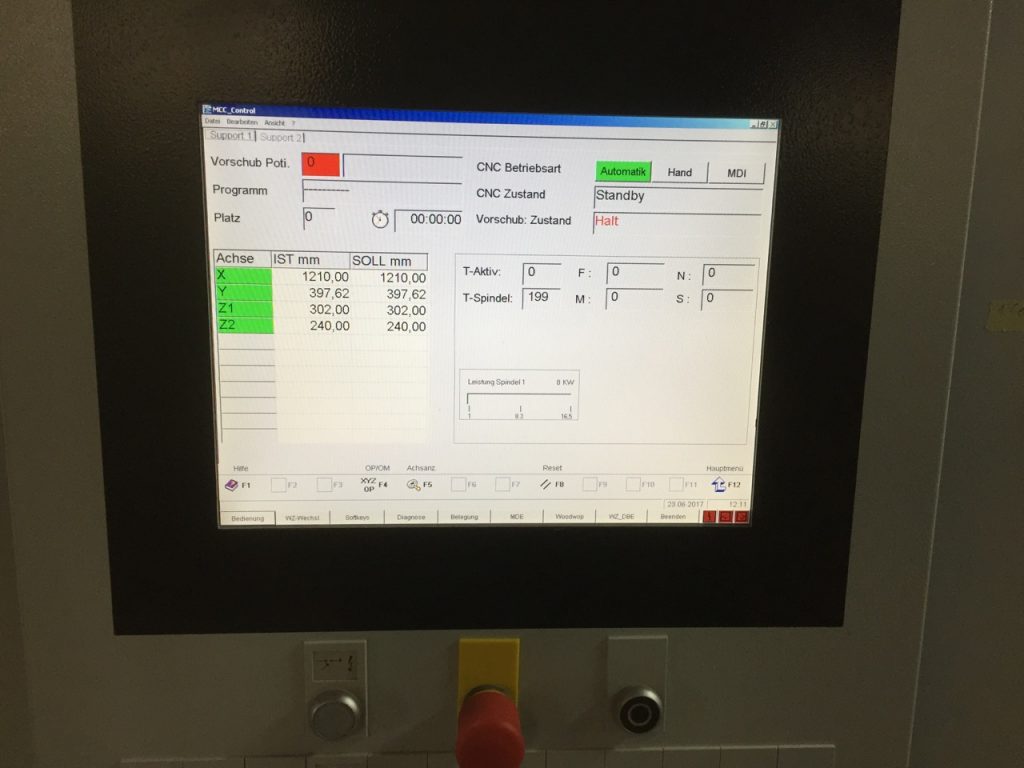

Software |
WoodWOP 5.0 |
|

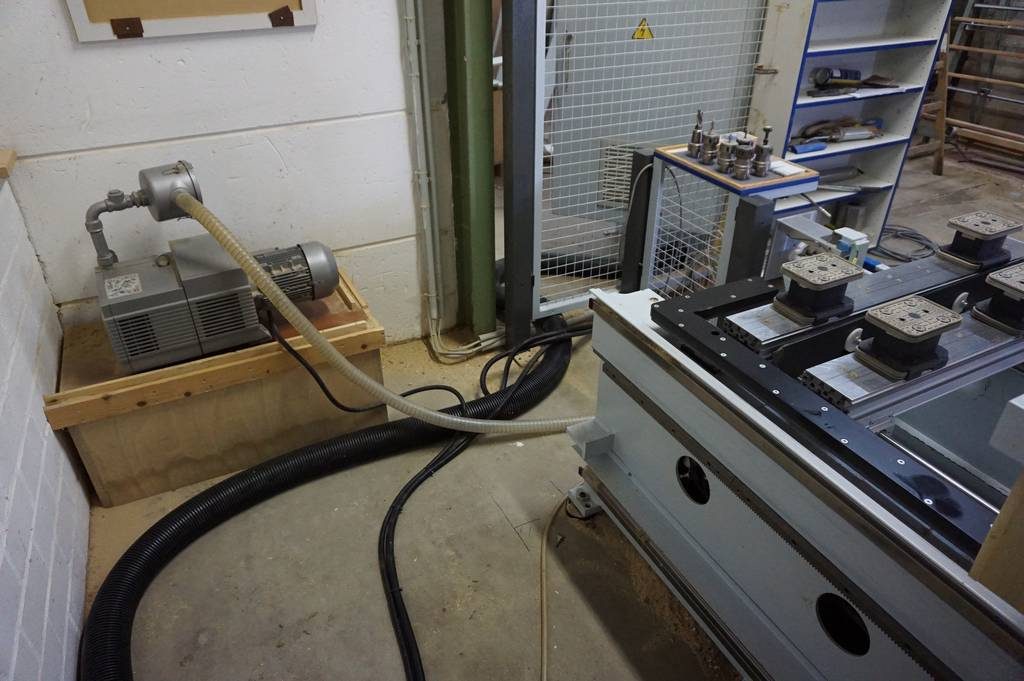

Vakuumpumpe |
100m3/h |
|
Elektrischer Anschlusswert |
18 kW |
|
Dokumentation |
verfügbar |
|
Gewicht |
ca. 4200 kg |
|
Schaltschrankgröße (LxBxH) |
800x800x1970 mm |
|
Platzbedarf ca. (LxB ) |
5830×3580 mm |
|
Standort |
Lager |
(Änderungen und Irrtümer in den technischen Daten sowie Zwischenverkauf vorbehalten)
