Opis
Instalacja lakiernicza / natryskowa CEFLA iBotic, rok budowy 2008
Specyfikacja techniczna
Wymiary elementów roboczych:
Długość max. 3500 mm; min. 300 mm
Szerokość max. 1300 mm; min. 10 mm
Wysokość max. 80 mm; min. 10 mm
Gięcie 10 mm
Minimalna temperatura -5 ° C
Czynnik grzewczy: woda 90 °
ciśnienie 6 bar max
Strona sterowania: prawa strona
Ta instalacja składa się z:
1. Przenośnik taśmowy podający Typ: TNS 1450 / RBT,
Długość całkowita 1700 mm
Moc 0,26 kW
Posuw maks. 11,2 m / min

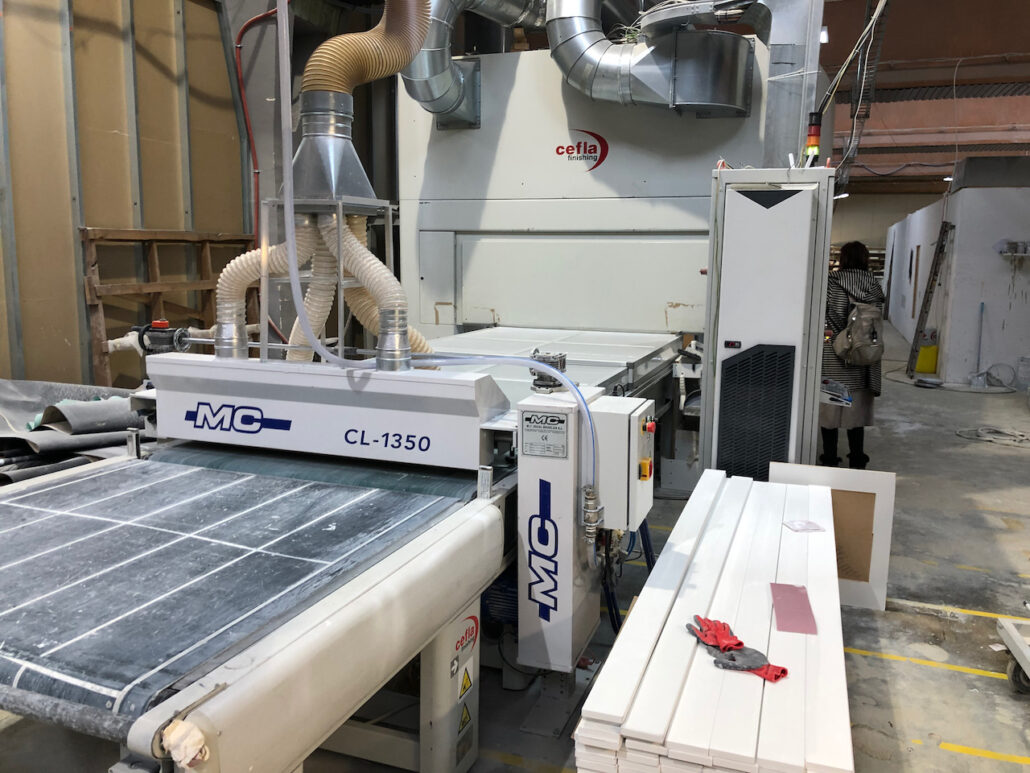

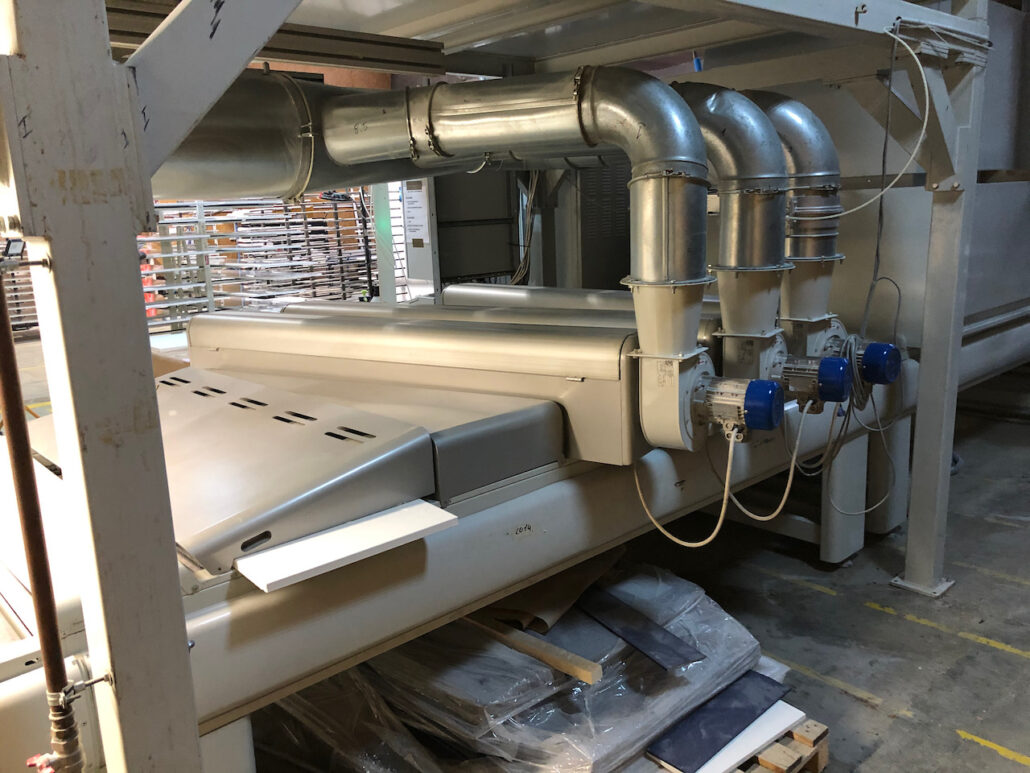

2. Szczotkarka M.C CL-1350, rok 2020
3. Przenośnik taśmowy z podwójną prędkością Typ: TNS 4000 / 2V-CT
Długość całkowita: 4000 mm
Regulowana prędkość: 3,4 – 59,3 m / min
Moc 1,1 kW
Teleskopowa obudowa

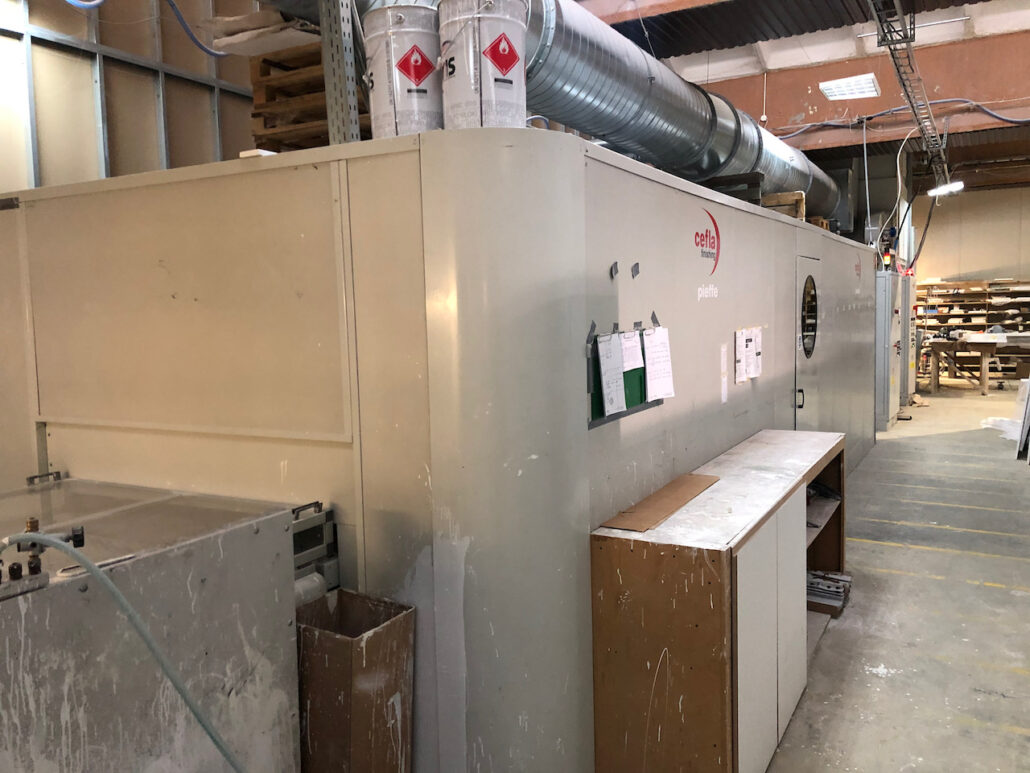

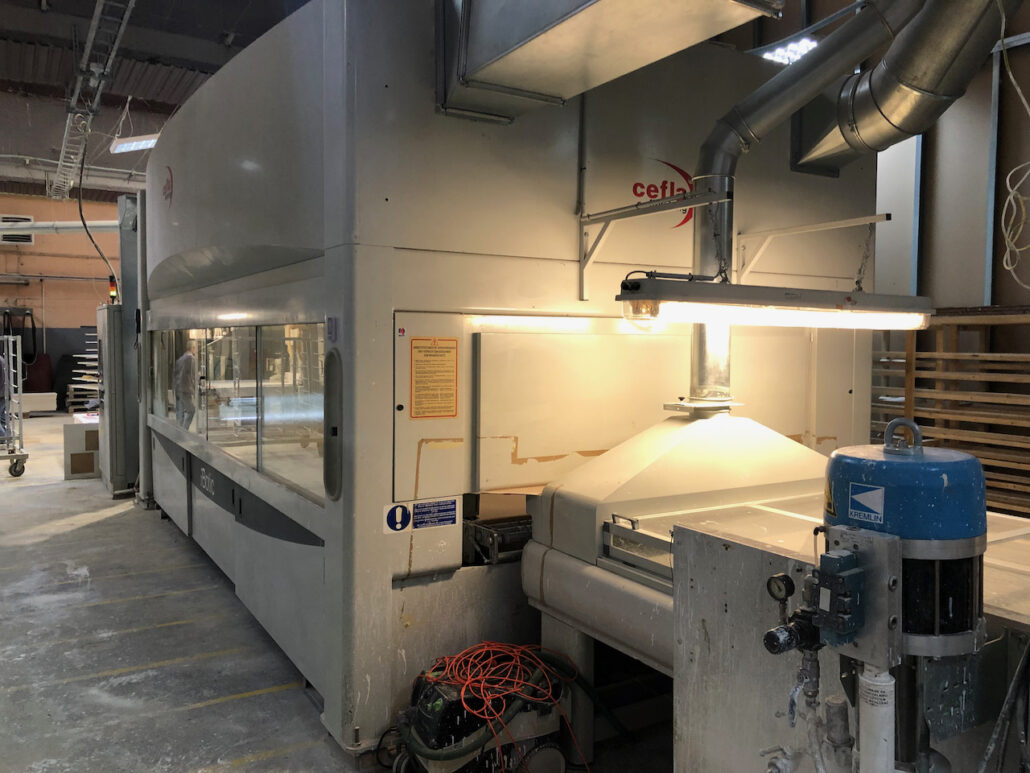

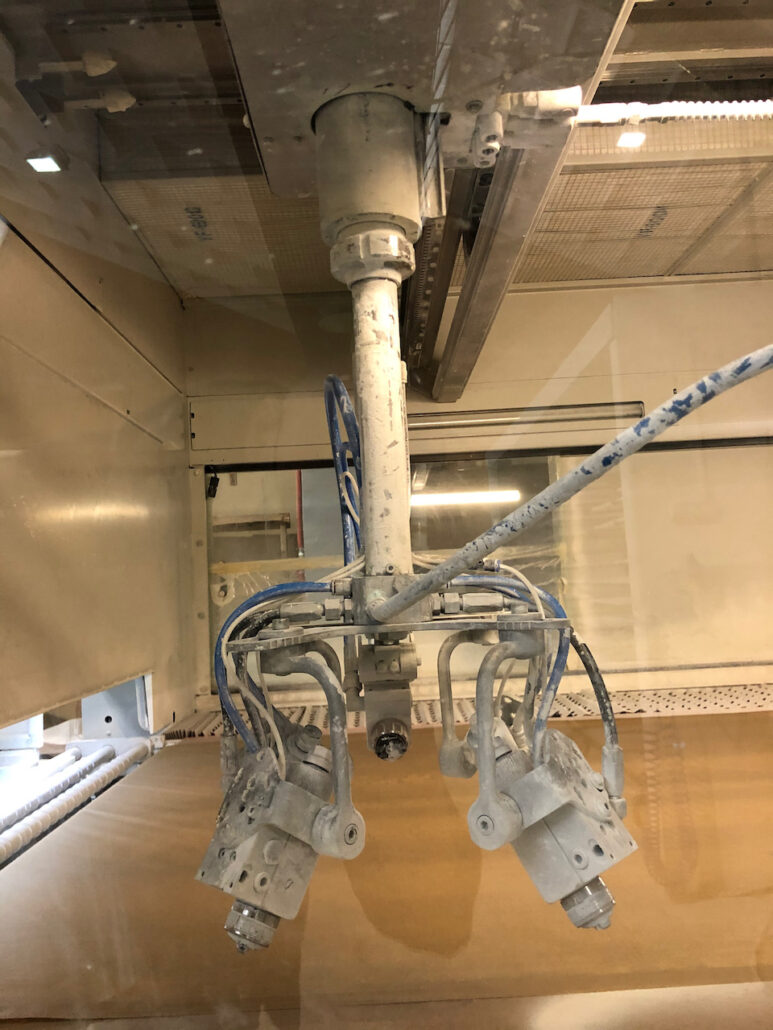

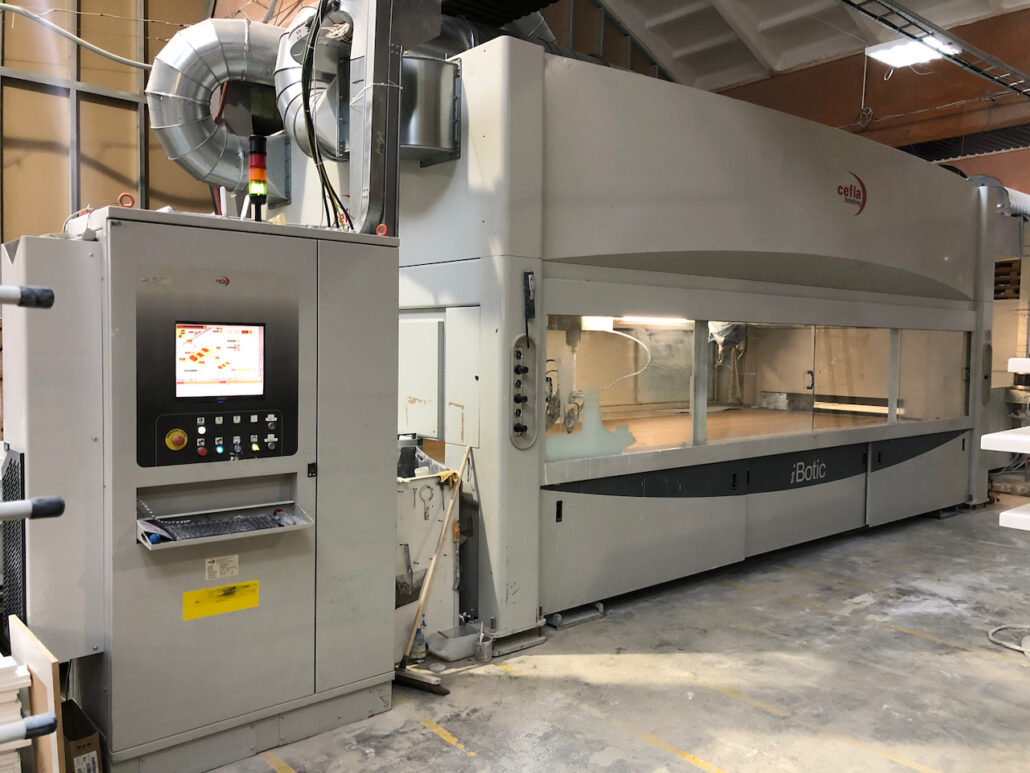

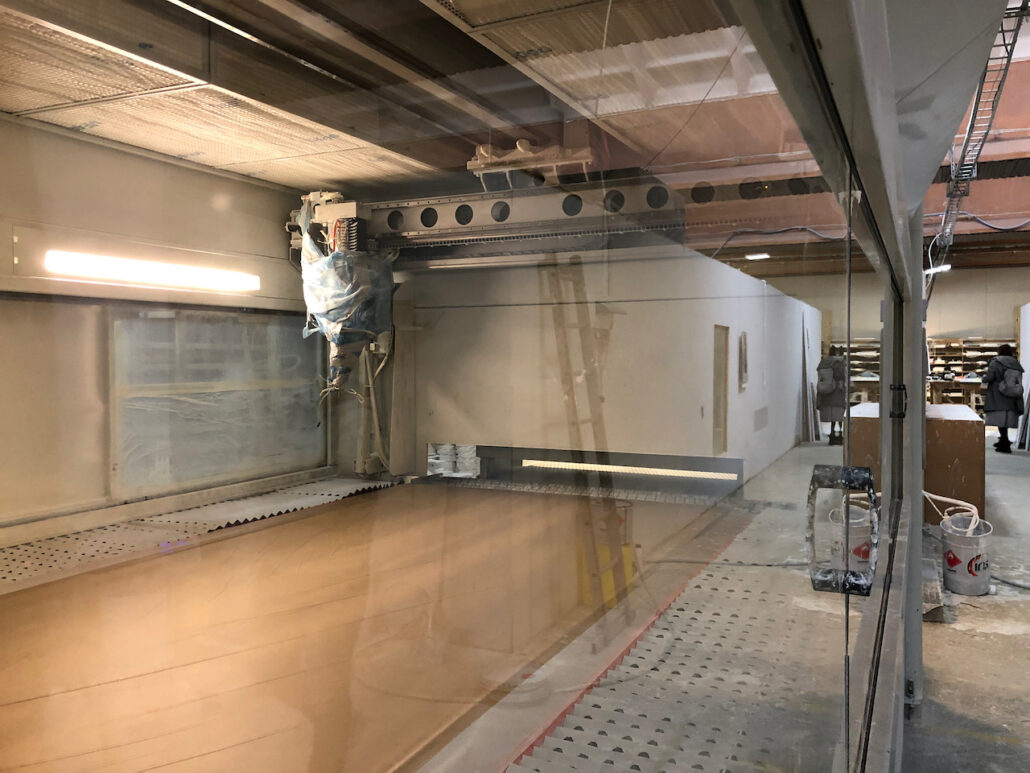

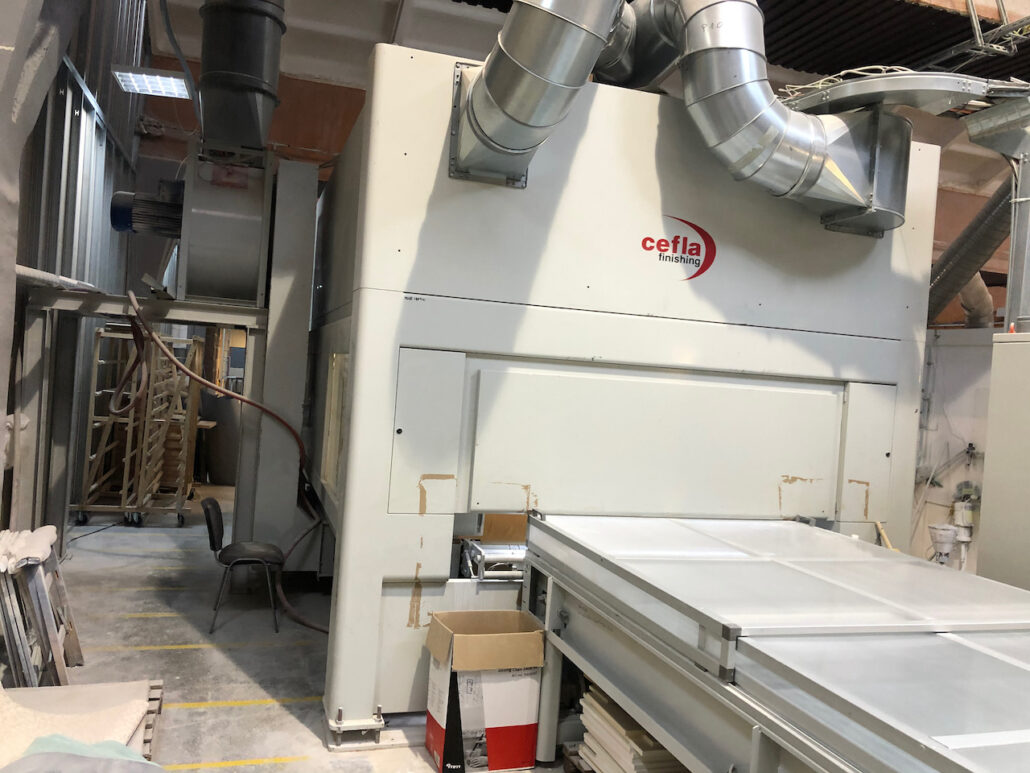

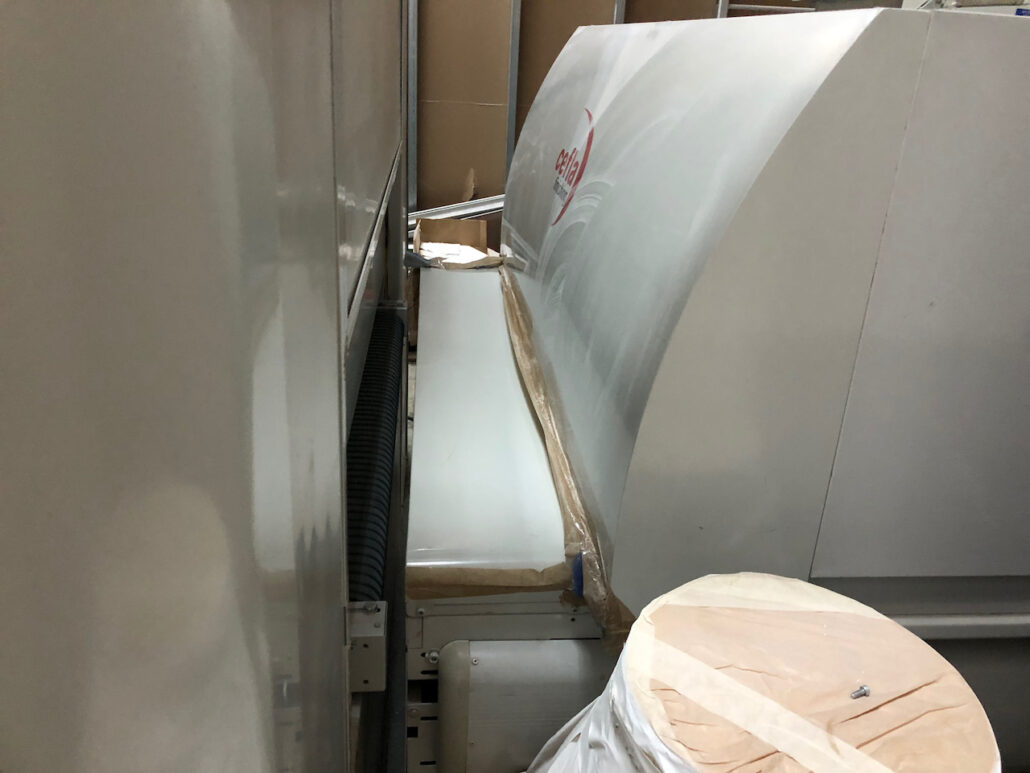

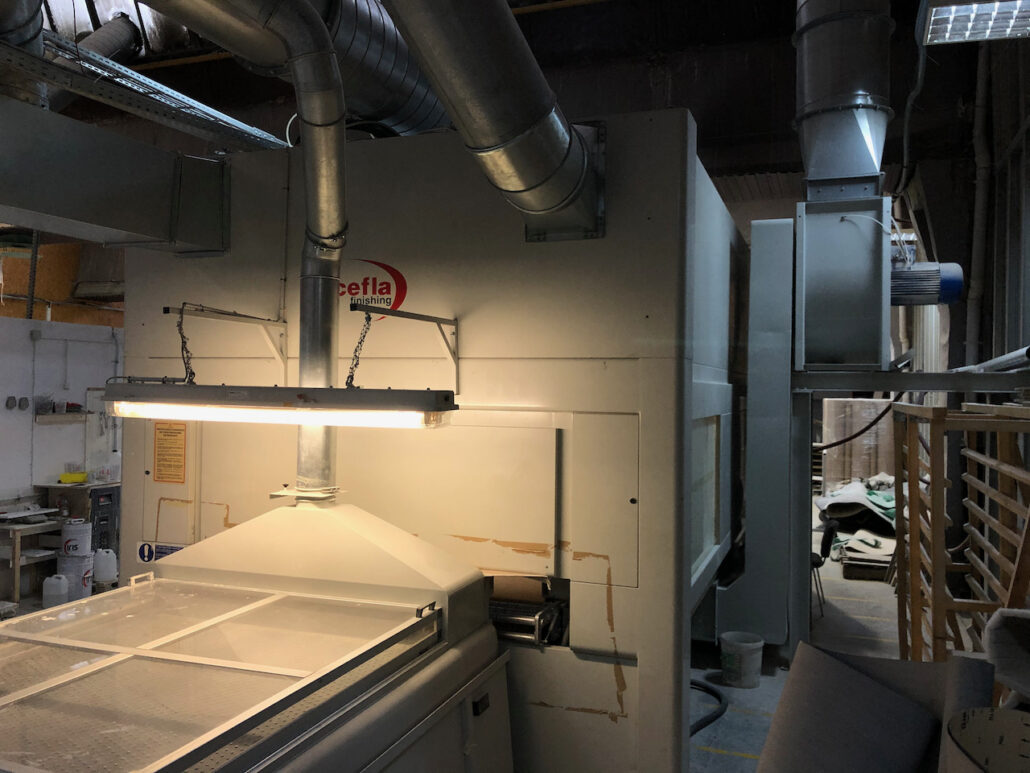

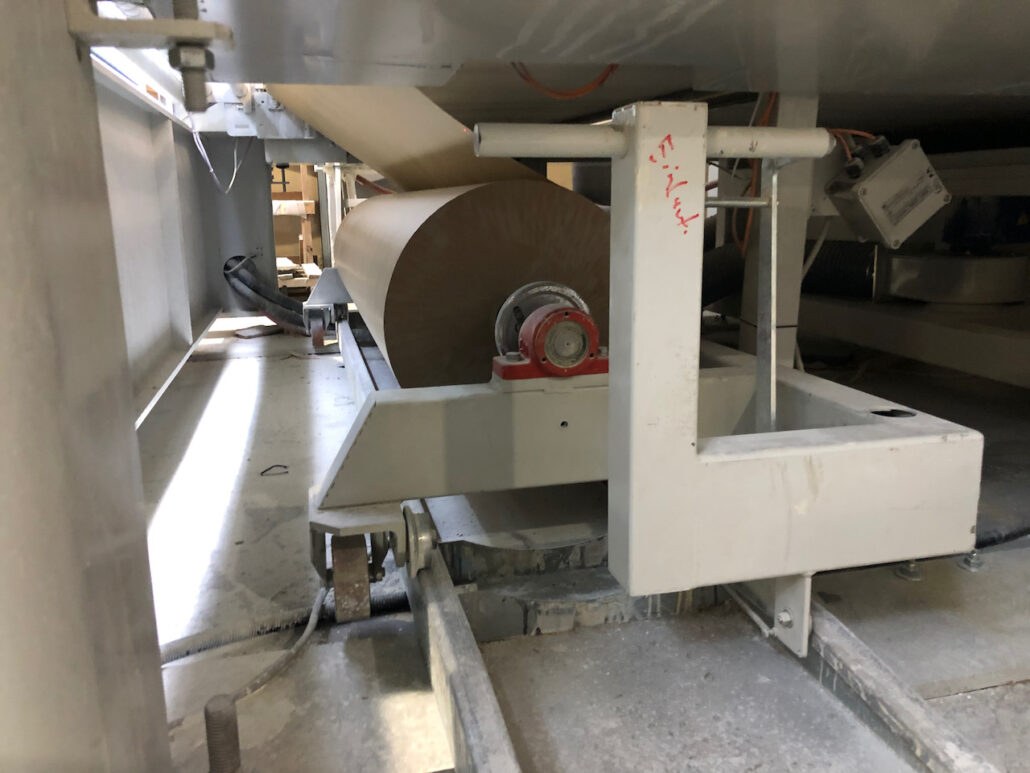

4. Robot natryskowy Cefla iBotic RU2DP
Nr maszyny CA8098A04 Robot elektryczny z 2 grupami osi, każda grupa ma 4 sterowane elektrycznie osie i 1 sterowaną pneumatycznie oś.

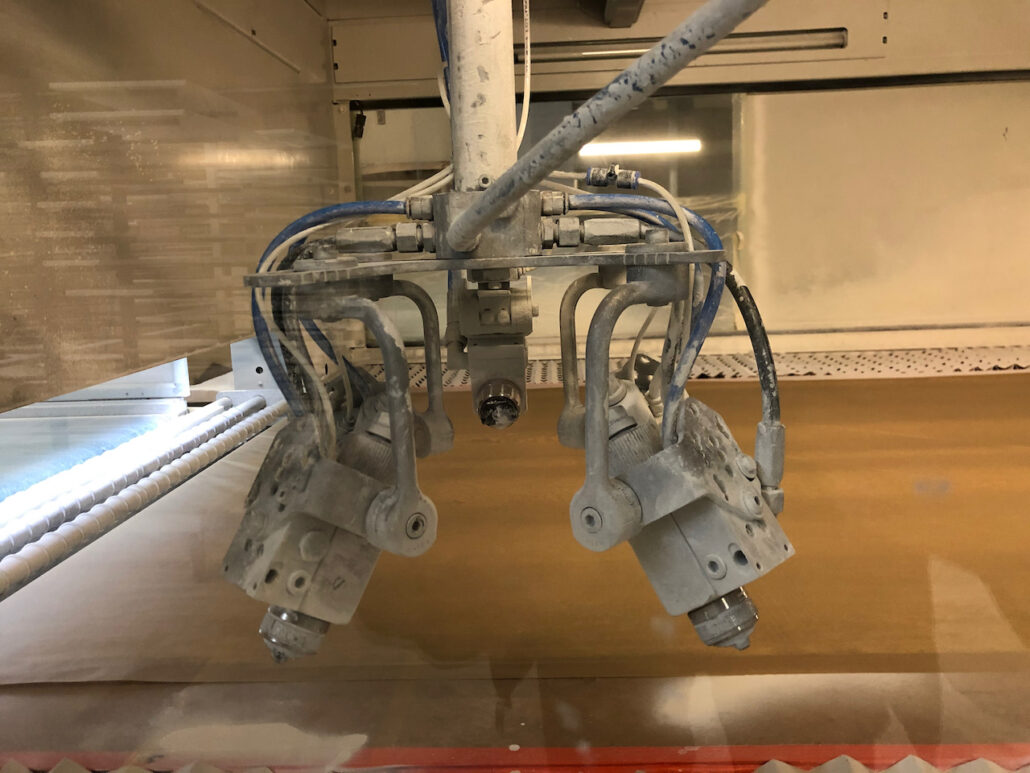

2 Ruchome ramiona narzędziowe do montażu 4+1 pistoletów, przeznaczone do natrysku powierzchniowego i krawędziowego.
Samodzielna rejestracja elementów za pomocą elektronicznej bariery odczytu z 128 fotodiodami.

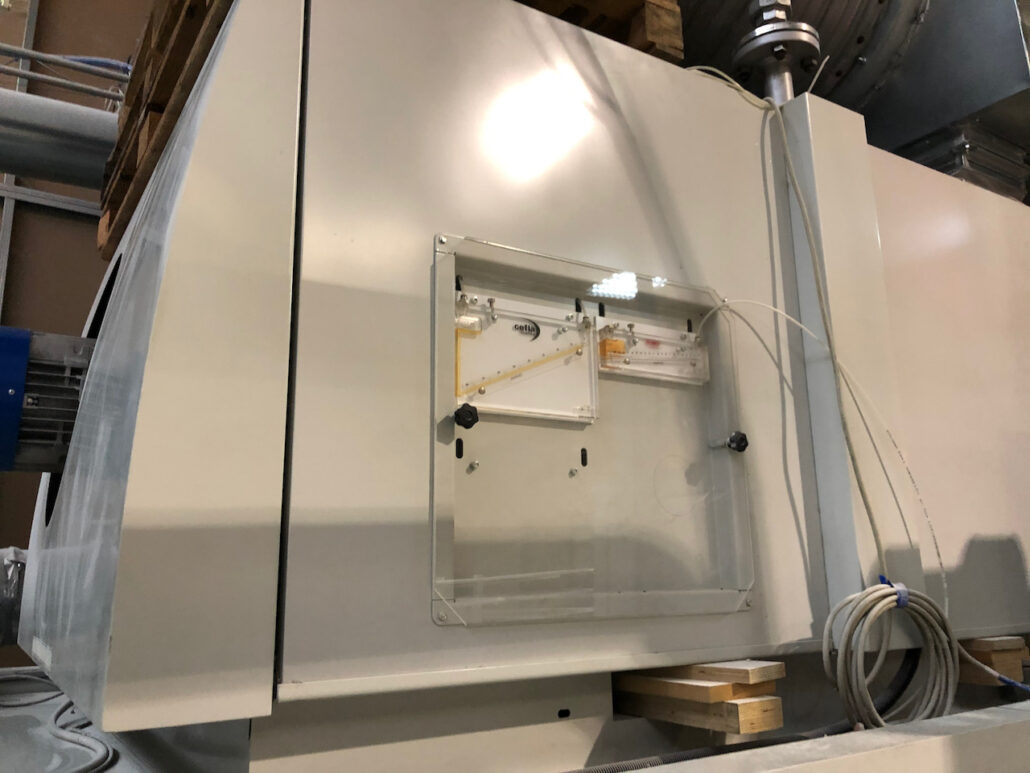

System Overspray nad podwójnym rzędem suchych filtrów w celu oddzielenia cząstek lakieru z wentylatora wyciągowego
Zainstalowana moc elektryczna 25,90 kW
Zużycie sprężonego powietrza 600 NI / min.

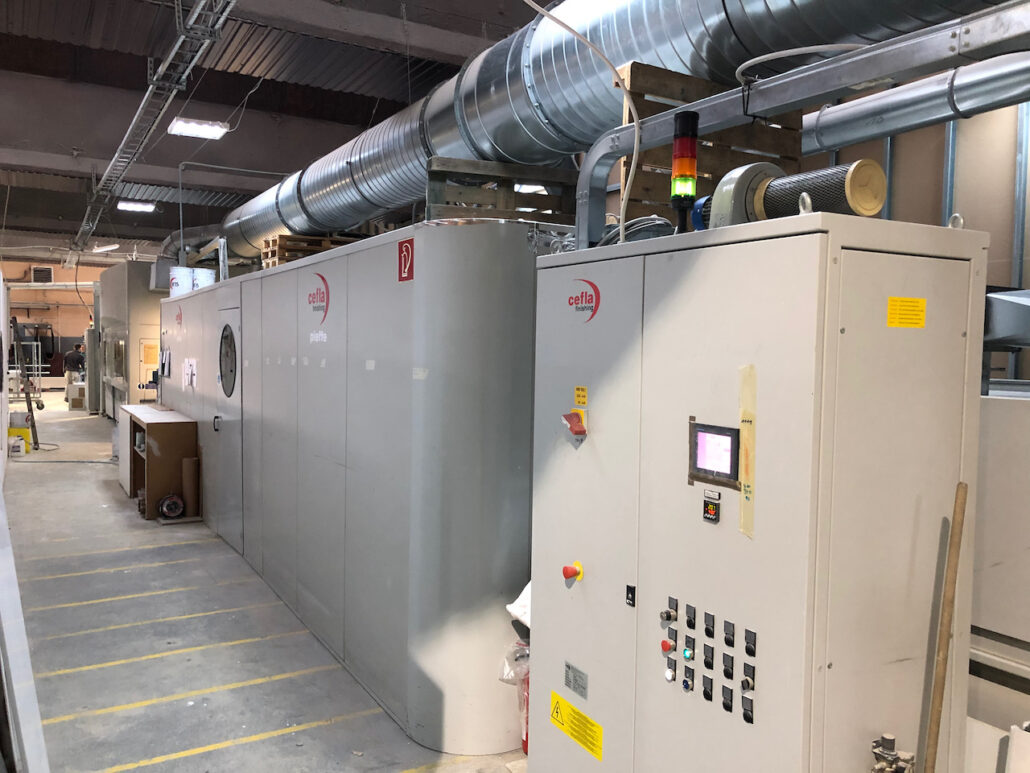

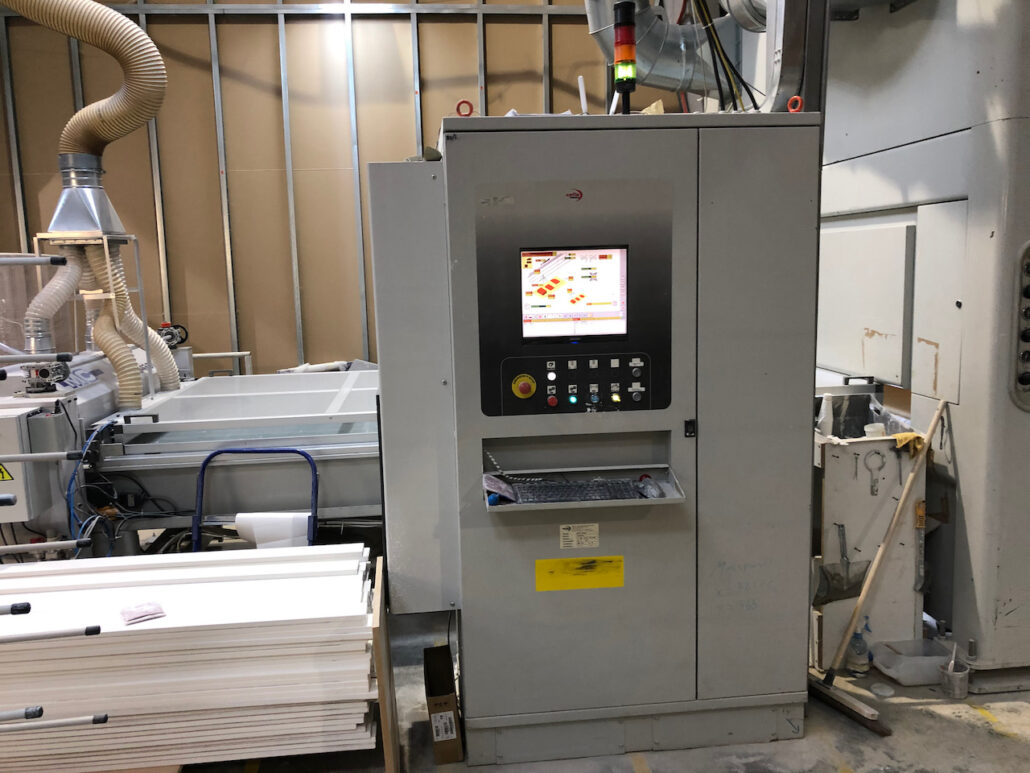

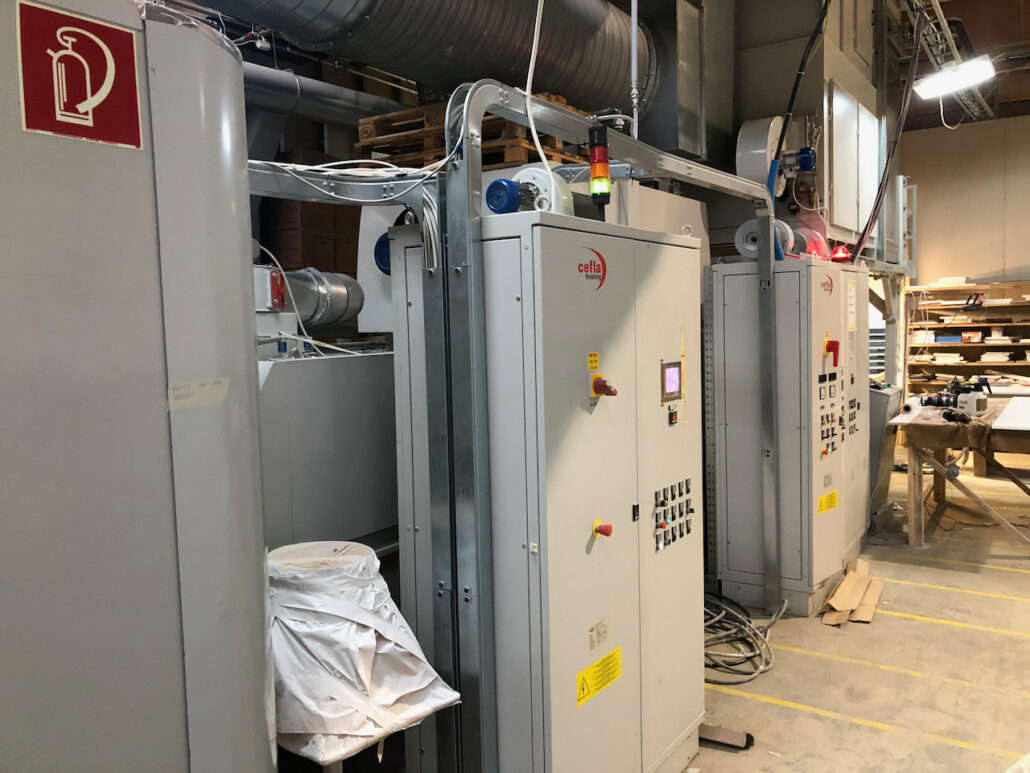

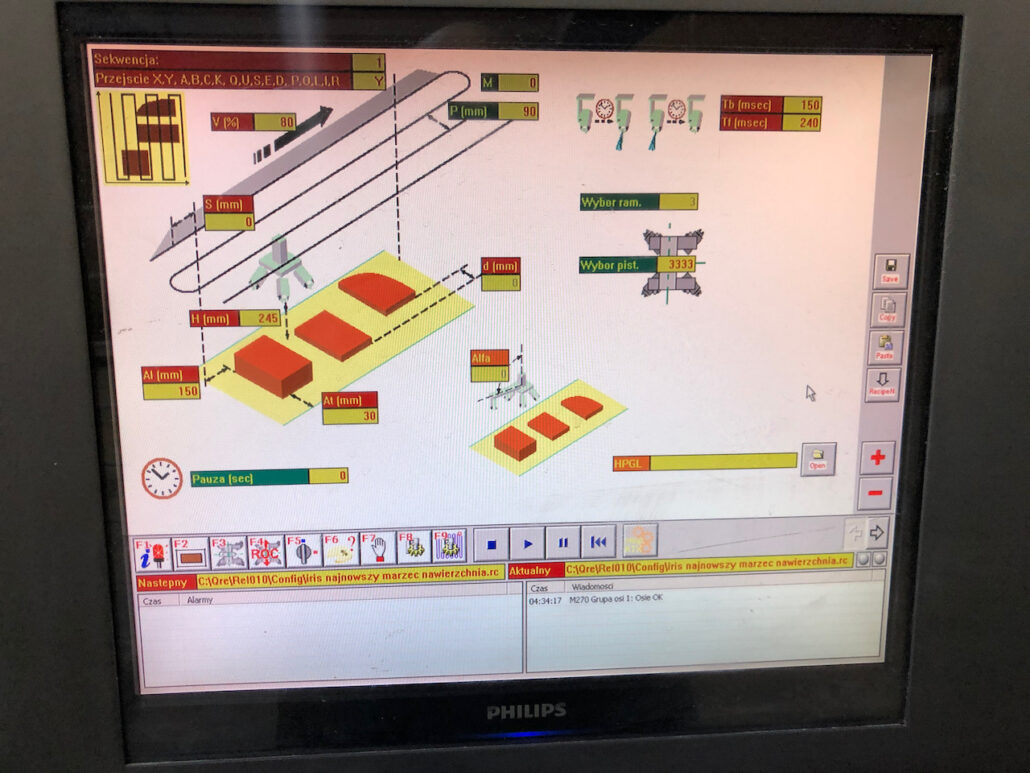

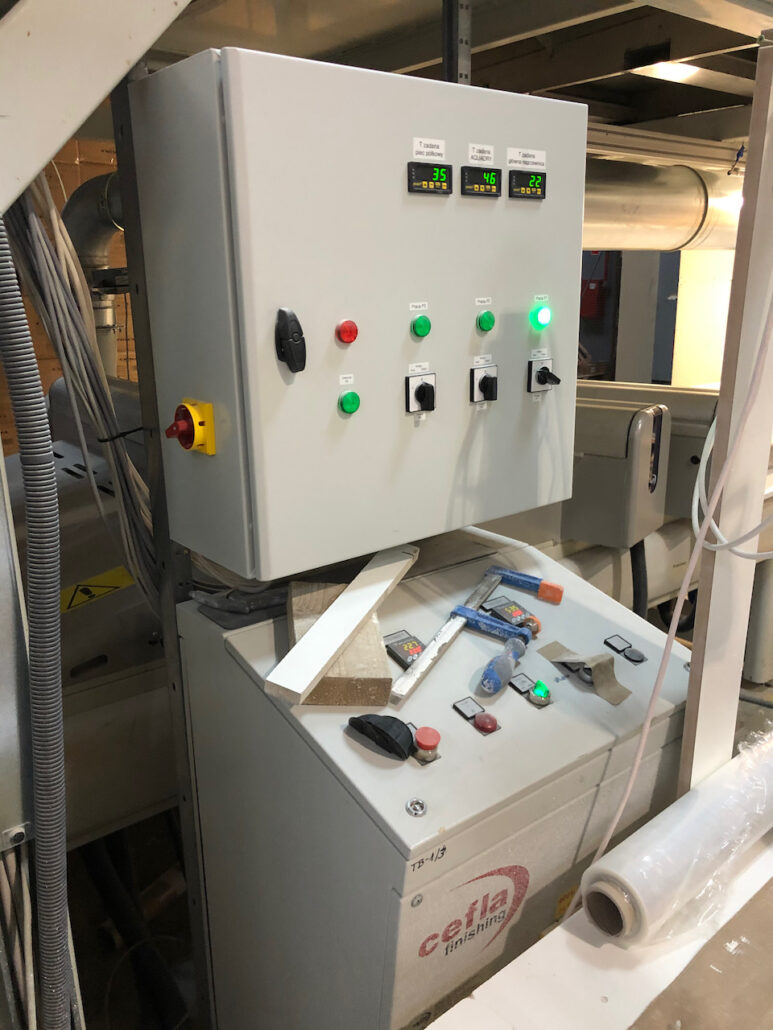

Szafa sterownicza z komputerem i wyświetlaczem do programowania i sterowania parametrami natrysku.

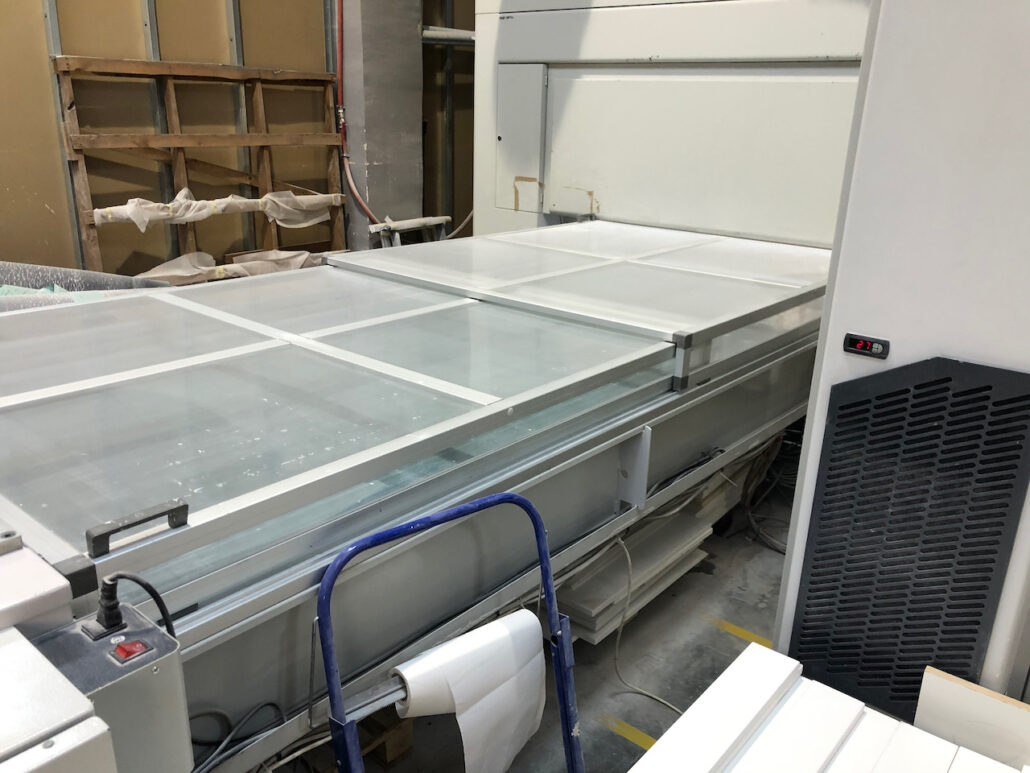

5. Przenośnik taśmowy z podwójną prędkością,
Typ: TNS 4000/2 V- CT
Długość całkowita 4000 mm
Regulowana prędkość: 3,4 – 59,3 m / min
Teleskopowa obudowa
Zainstalowana moc elektryczna 1,1 kW

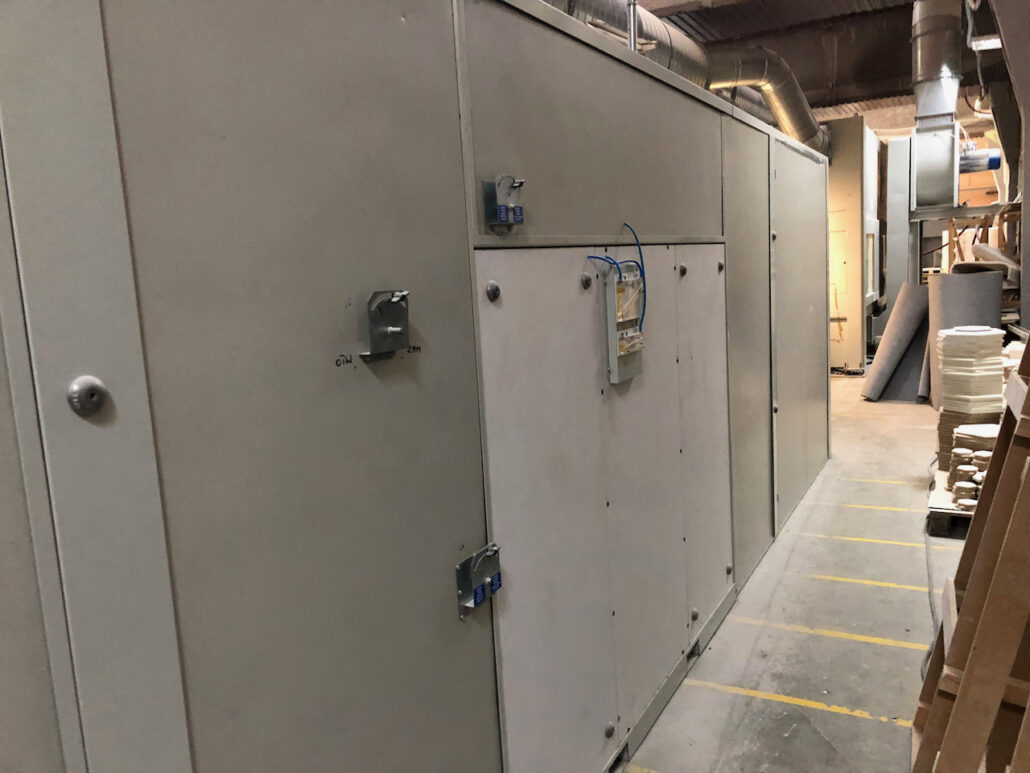

6. Suszarnia pietrowa, wielokondygnacyjny kolektor podłogowy z ciepłym powietrzem / VL
Typ: PF2000
5 napędzanych palet taśmowych. Max. grubosc elementow lakierowanych: 87,5 mm
Długość efektywna: 7400 mm
Czynnik grzewczy: woda

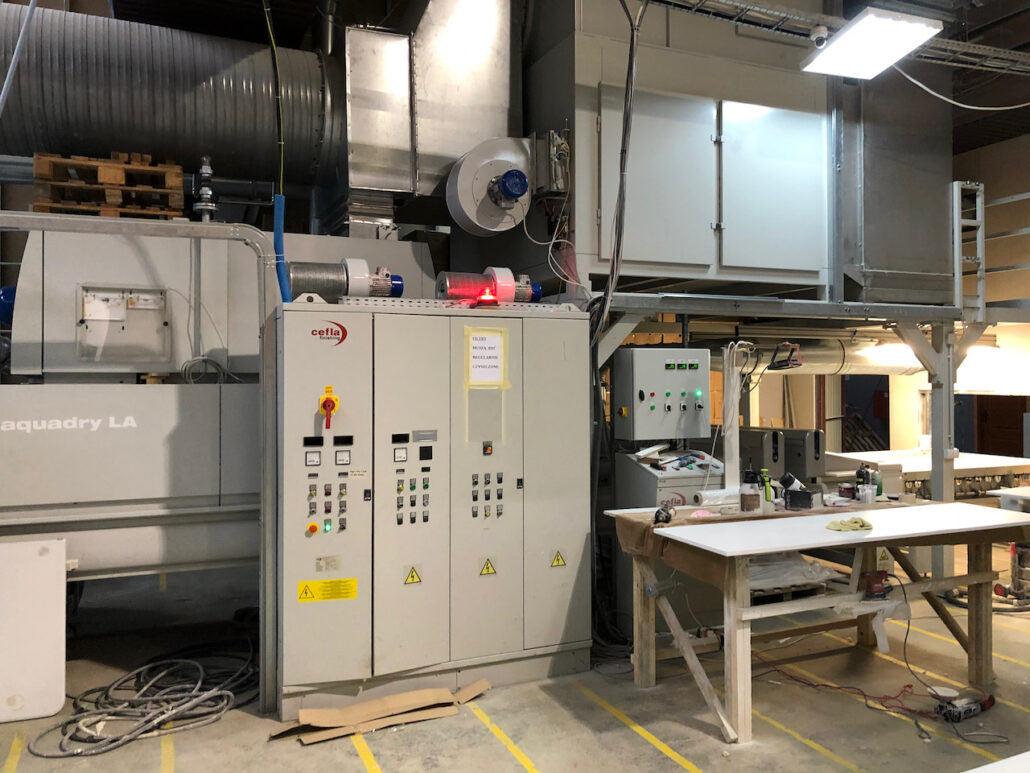

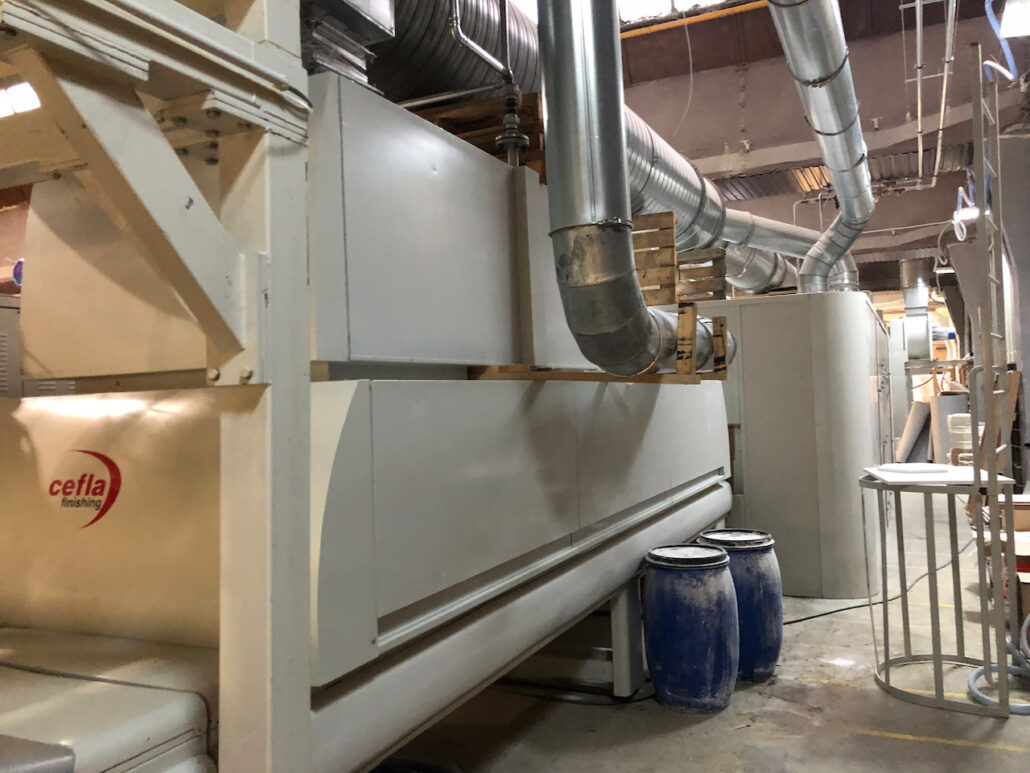

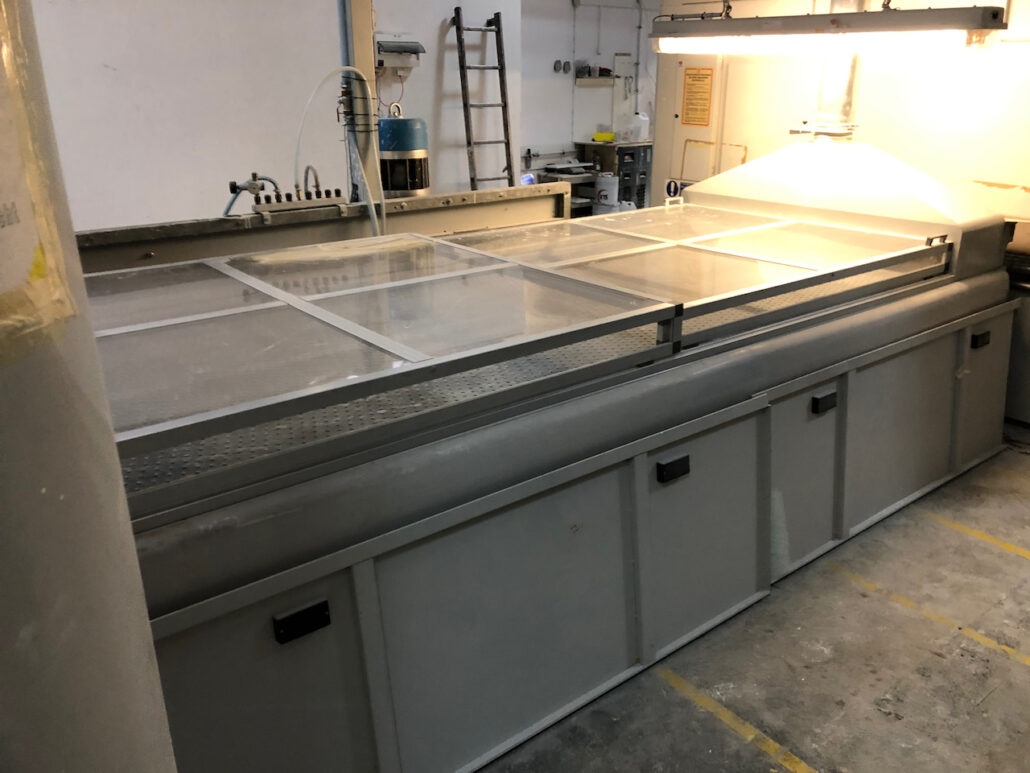

7. Tunel do suszenia ciepłym powietrzem Aquadry
Długość całkowita: 4500 mm
Wydajność wentylatora nawiewnego i cyrkulacyjnego: 9000 m³ / h
Zainstalowana moc elektryczna: 8,05
Zainstalowana moc grzewcza: 100000 Kcal / h
Czynnik grzewczy: woda
Długość przenośnika prętowego: 5500 mm
Prędkość max. 14 m / min; min. 2,1 m / min
Przenośnik prętowy z podwójnym łańcuchem i chromowanymi prętami o średnicy 25 mm

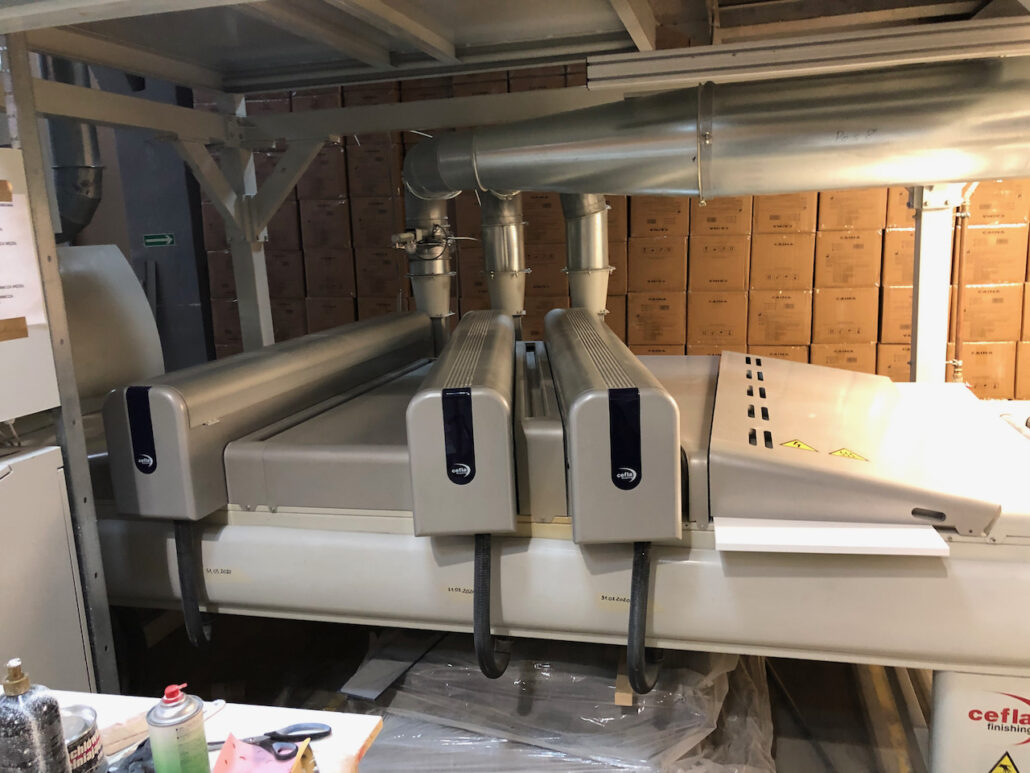

8. Tunel UV Typ: UV 2000 M1 + UV 2000 IC M2 + TTE skladajacy sie z:
a) Wysokowydajny tunel UV z 1 lampą
Długość całkowita: 1560 mm
Moduł z pojedynczą wiązką i 1 lampą galową P420,
Moc lampy: 60 – 120 W / cm
Zainstalowana moc elektryczna maks .: 18,3 kW

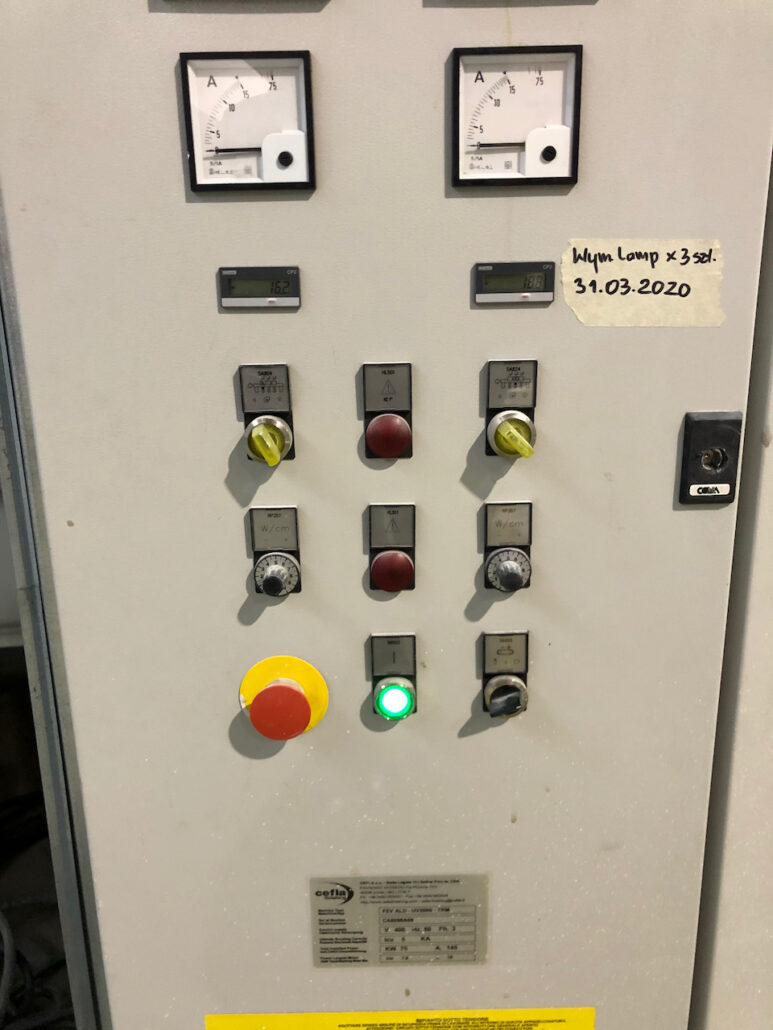

Szafka sterownicza na 1 lampę
b) Wysokowydajny tunel UV z 2 lampami na skos
Całkowita długość: 2506 mm, 2 moduły z pojedynczą belką z 2 lampami Quecksilber P367
Zainstalowana moc elektryczna min .: (80 W / cm) 26,05 kW; max. (120 W / cm) 38,25 kW
Szafa sterownicza na 2 lampy
c) Przenośnik prętowy – lekki, Długość: 3500 mm
Prędkość max. 14 m / min; min. 2,1 m / min
Przenośnik prętowy z podwójnymi łańcuchami i chromowanymi prętami o średnicy 25 mm
Zainstalowana moc elektryczna: 0,37 kW

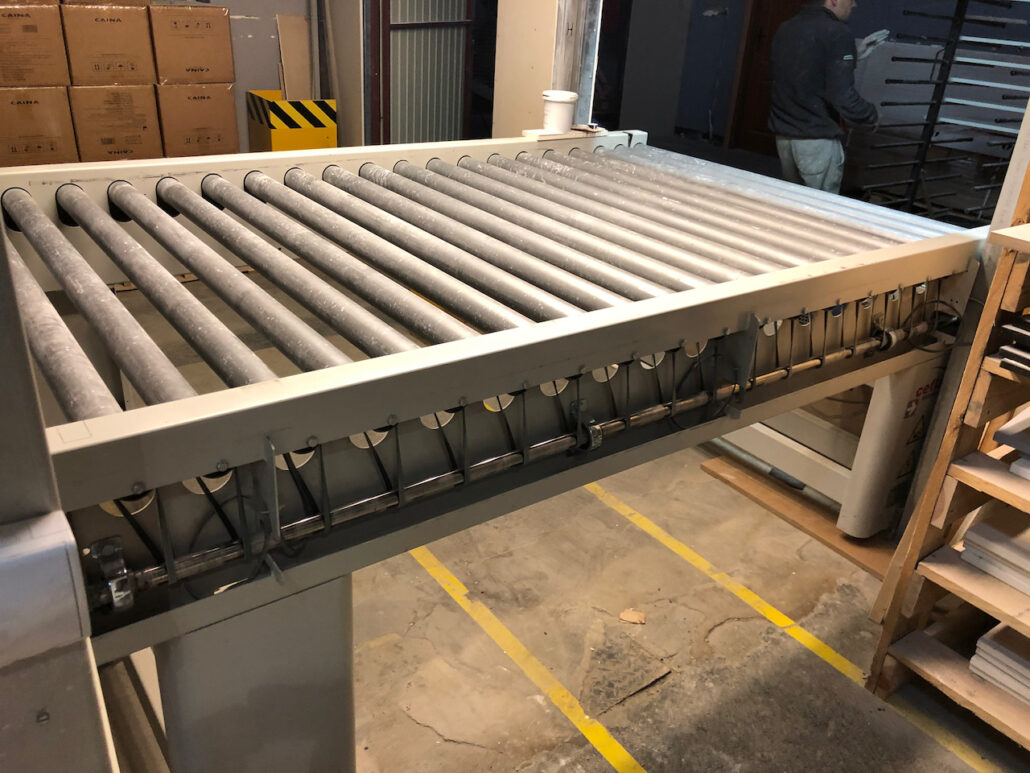

9. Przenośnik rolkowy odprowadzający, Typ: TRC 2500
Długość: 2500 mm, rolki pokryte PVC
Średnica: 66 mm
Moc: 0,26 kW
Prędkość: 12,9 m / min

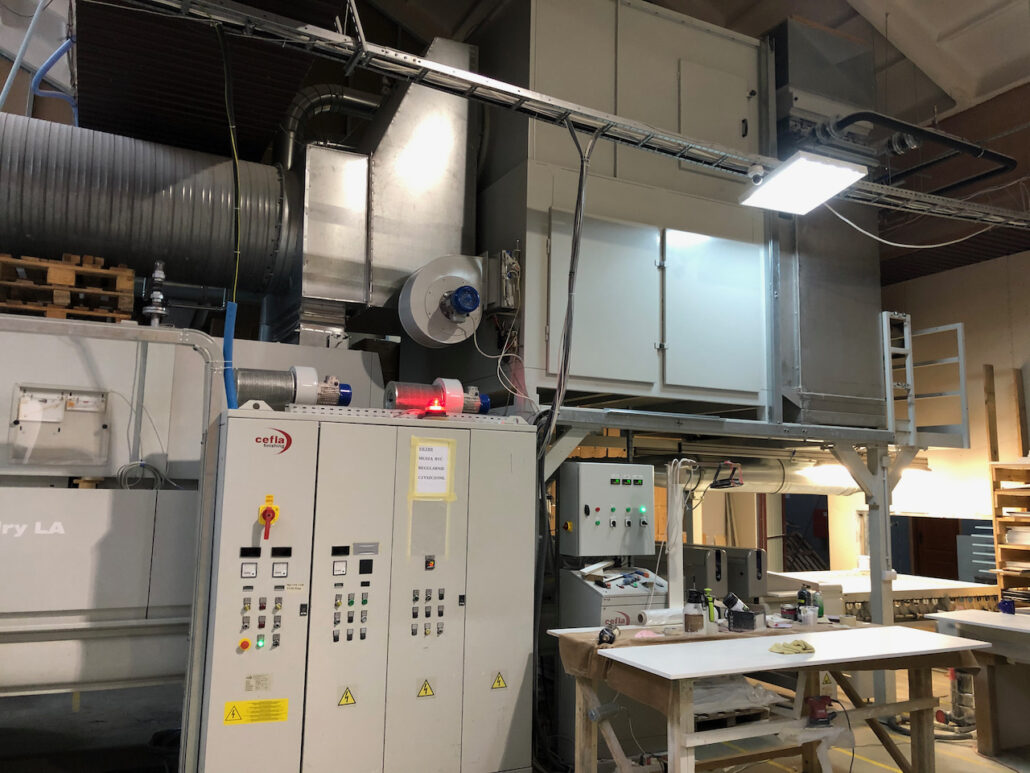

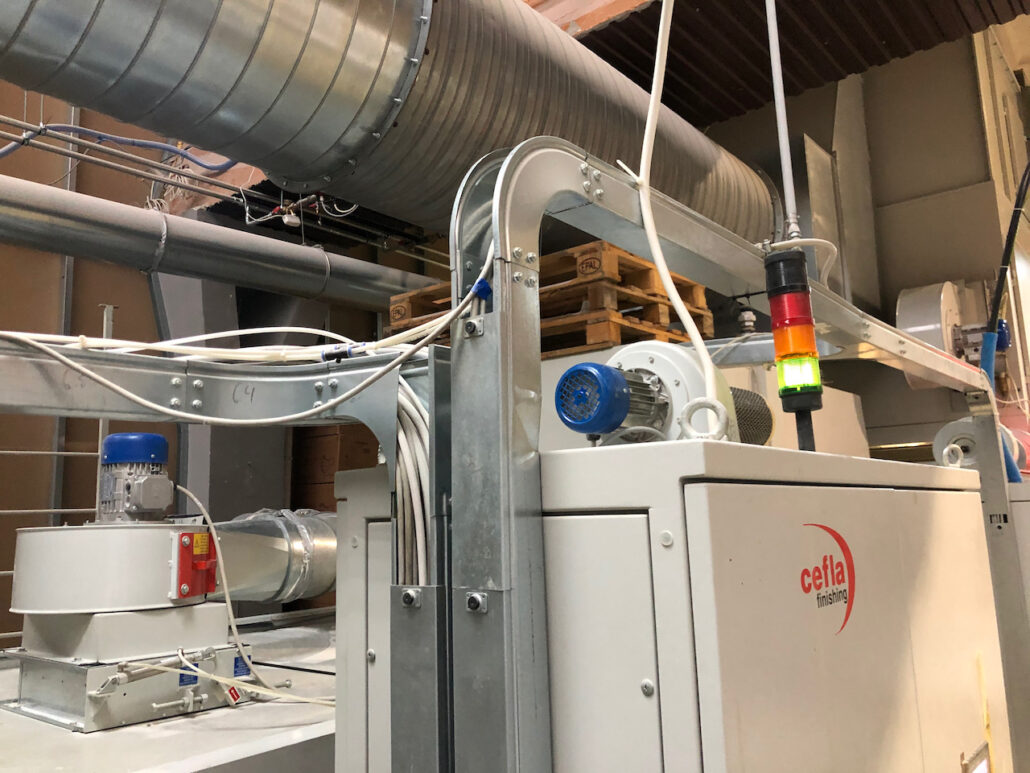

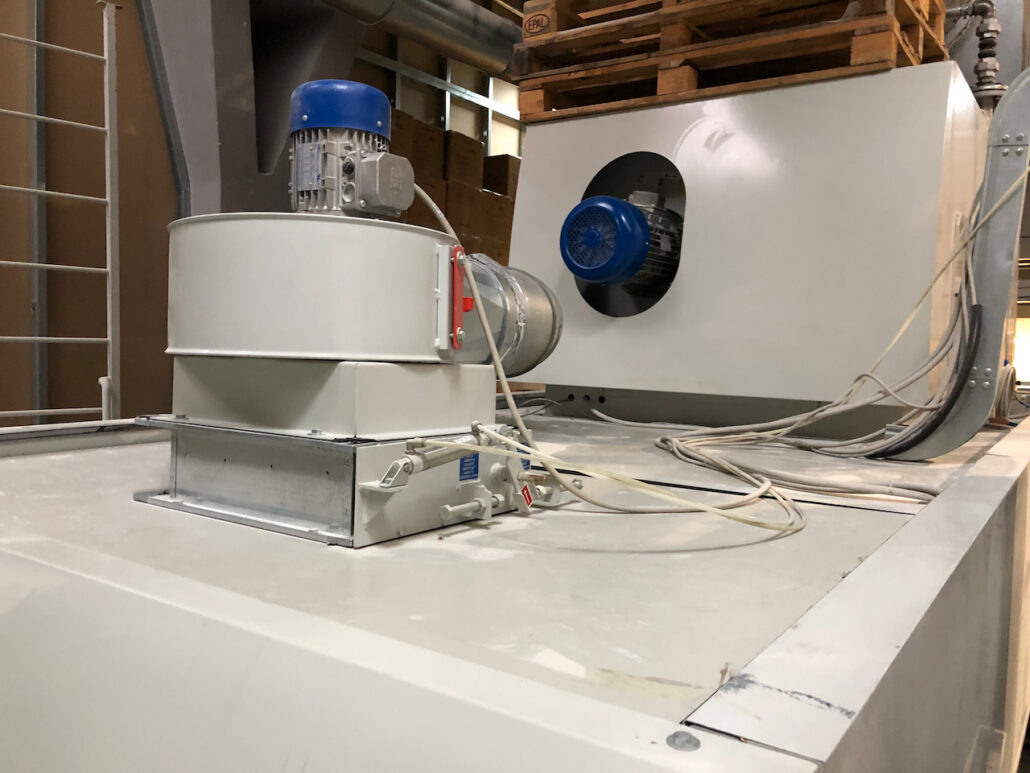

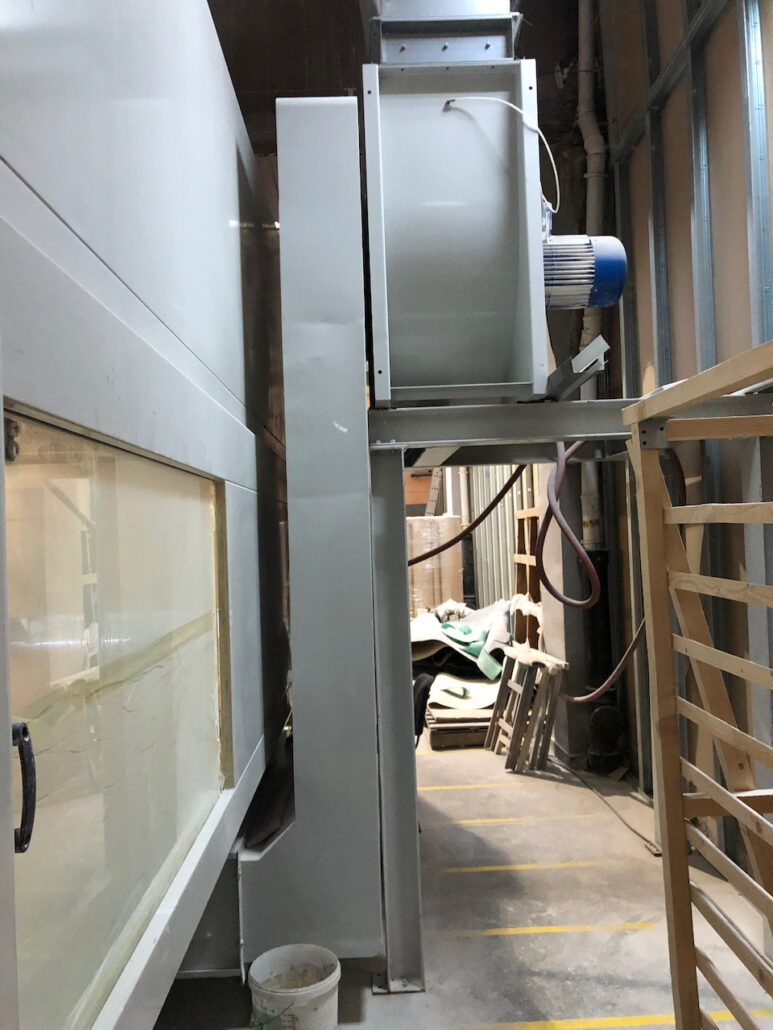

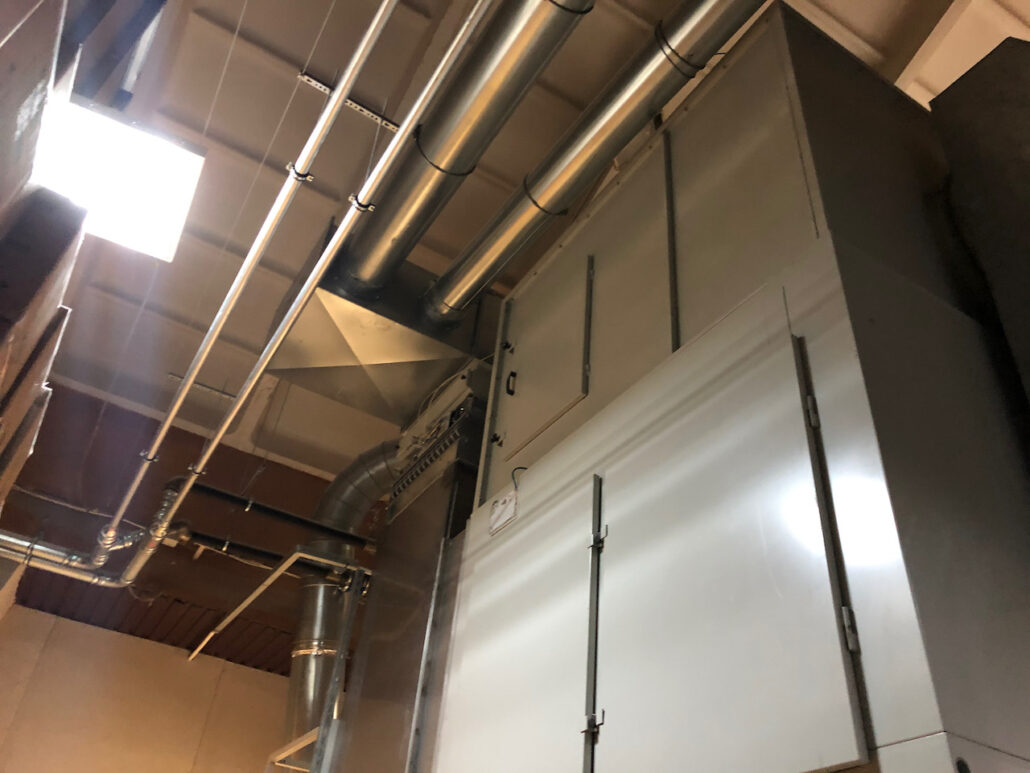

10. Instalacja filtrowania powietrza i grupa nawilżania Typ: GTTA usytowany na konstrukcji ramowej nad tunelem UV.
Wentylator nawiewno-cyrkulacyjny, wydajność: 24000 m³ / h
Zainstalowana moc elektryczna: 10,3 kW
Zainstalowana moc grzewcza 216000 Kcal / h
Zużycie sprężonego powietrza 2 NI / min
Nagrzewnica Q = 216000 KCAL / H
Czynnik grzewczy: woda
Jednostka nawilżająca
Wymiary (dł. X szer. X wys.) 39,90 m x 3,55 m x 5,70 m (maks.)
(Z zastrzeżeniem błędów, zmian technicznych i wcześniejszej sprzedaży)
