Breitbandschleifmaschine SCM Sandya 20 S mit Querschleifaggregat

Maschine-Nr.:

AE/028165

Betriebsstunden

ca. 5000

Schleifbreite

1350 mm

Werkstückstärke max.

4-170 mm

Elektronisch gesteuertes, segmentiertes Druckbalkensystem für je Schleifaggregat

– 46 Segmente mit einer Breite von 30 mm,

– automatische Anpassung der Segmente an die Werkstückoberfläche

– bis zu 2 mm Toleranzausgleich , (±1 mm auf der Bearbeitungslinie)

– einstellbarem Druck ,

– linke und rechte Segmentsteuerung,

Anordnung der Aggregate:

Quer/ Längs/ Längs / Schwabbelaggregat,

1. Querschleifaggregat XC46

Schleifbandabmessung: 5.500 x 150 mm

Antriebsleistung:  15 kW, Bandgeschwindigkeit 5,5 -11-22m/sec.

Verschließfreie Bremseinrichtung

Einschließlich Logic 50 Basissteuerungssystem für sektionierte Schuhe

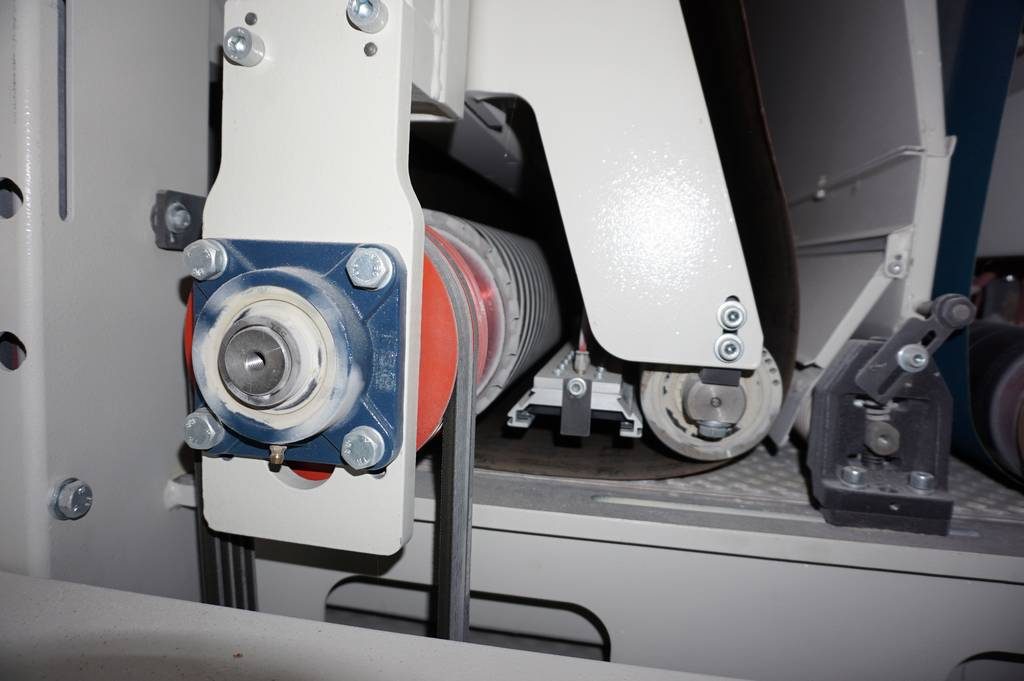

2. Kombiniert – Längsschleifaggregat,

45 Shore Gummirolle CR45, Durchmesser 175mm mit elektronisch gesteuerte Schuhe Typ TSE 46 – Härte 0,68.

Antriebsleistung: Frequenz mit 18,5kW Motor. Einstellen der Bandgeschwindigkeit zwischen 3 – 18m/sec.

Schleifbandabmessung:  2.620 x 1370 mm,

pneumatische Bandspannung, intermittierend Bandabstrahleinrichtung,

automatische Infrarot-Bandsteuerung, Bandoszillation 100 mm bei entsprechender Schleifbandbreite, Schleifband im Gegenlauf,

3. Längsschleifaggregat

elektronisch gesteuerter Schuhaggregat Typ TSE 46 – Härte 0,68.

Antriebsleistung: Frequenz mit 15kW Motor. Einstellen der Bandgeschwindigkeit zwischen 3 – 18m/sec.

Schleifbandabmessung:  2.620 x 1370 mm

Verschleißfreie Bremseinrichtung, pneumatische Bandspannung, intermittierend Bandabstrahleinrichtung,

automatische Infrarot-Bandsteuerung, Bandoszillation 100 mm bei entsprechender Schleifbandbreite, Schleifband im Gegenlauf,

4. Schwabbelaggregat  Type GSO/200 mit elektromechanische Oszillation

Durchmesser: 200 mm, Antriebsleistung: 2,2 kW, exzentrische Verstellung der Rolle, Gummidruckwalze an der Ausgangsseite

Elektronische Arbeitstischpositionierung.

Elektronischer Sensor zur Messung der Werkstückdicke

Ein- und Auslaufwalzenverlängerungen

für lange Werkstücke

Transportband mit Vakuum

Ventilator  5,5 kW

Vorschubgeschwindigkeit

3,5 – 18 m/min

Vorschubmotor

2,2  kW

„Touch Screen“ – Bedienterminal

LCD 5,7“ – Farbe Bildschirm, Interaktive grafische Bedienung der Maschine. Die Programmierung der segmentiertes Druckbalkensystem.

Inkl. Störquellen-, Werkstückdurchlauf- und Vorschubgeschwindigkeitsanzeige, Eingabe der Werkstückstärke im Terminal.

Programmspeicher für max. 120 Programme

Werte schleifbeginn, schleifende, Schleifkantenintensität wird gespeichert und nach Wahl des Programmes automatisch eingestellt.

Bedienungsseite und Bandauflage

Rechts

Gesamtanschlusswert

ca. 58 kW

Geeignet

Furnierschliff, leichte Kalibrierschliff

Gewicht

3.700 kg
