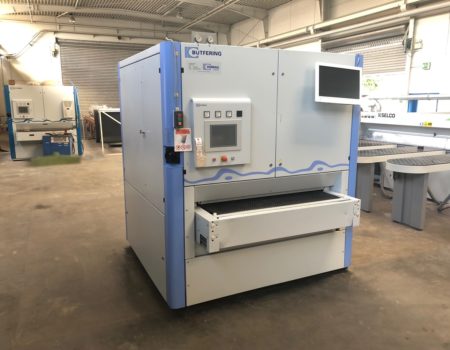

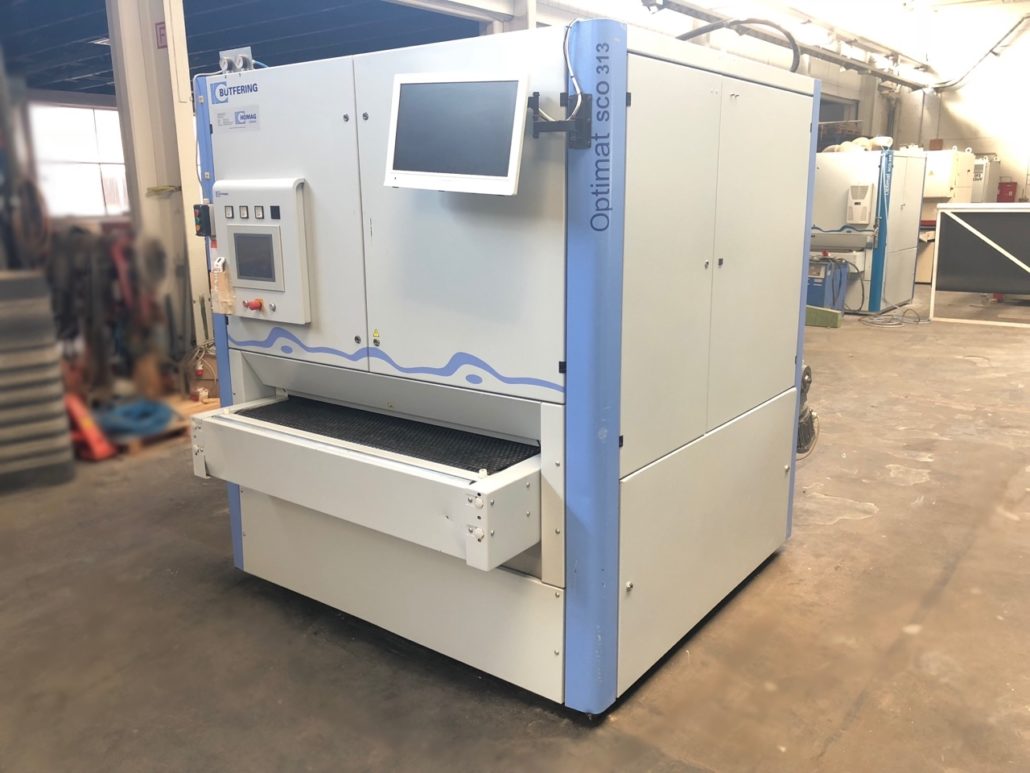

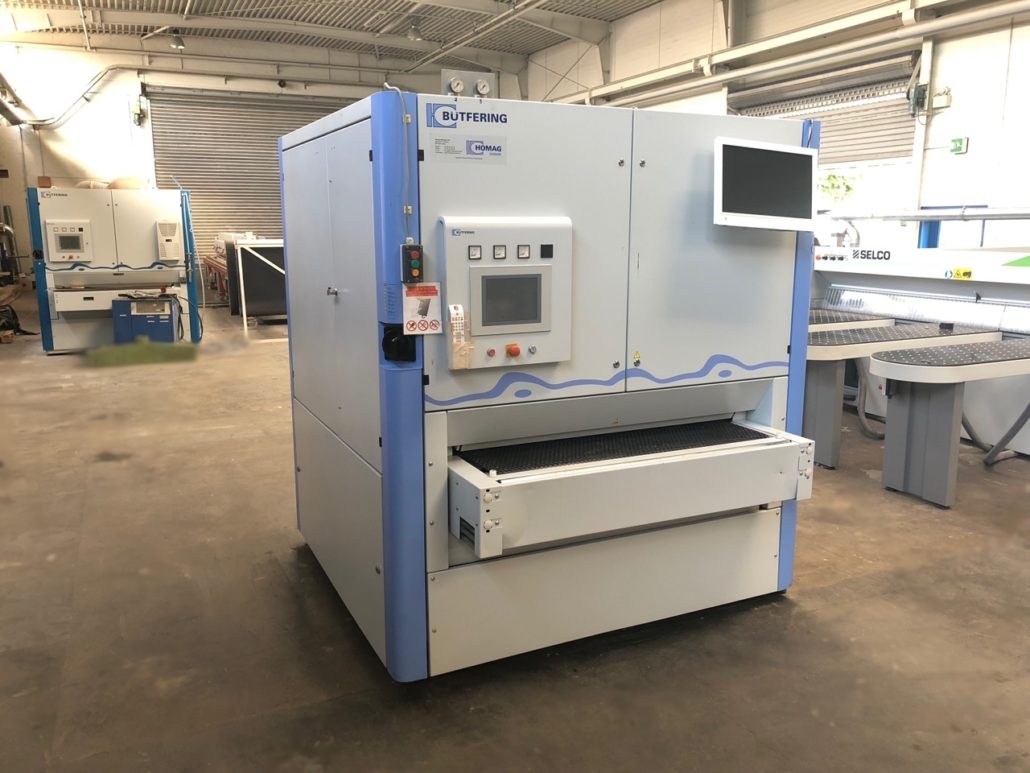

Breitbandschleifmaschine BÜTFERING Optimat SCO313/REE, Bj.:2008

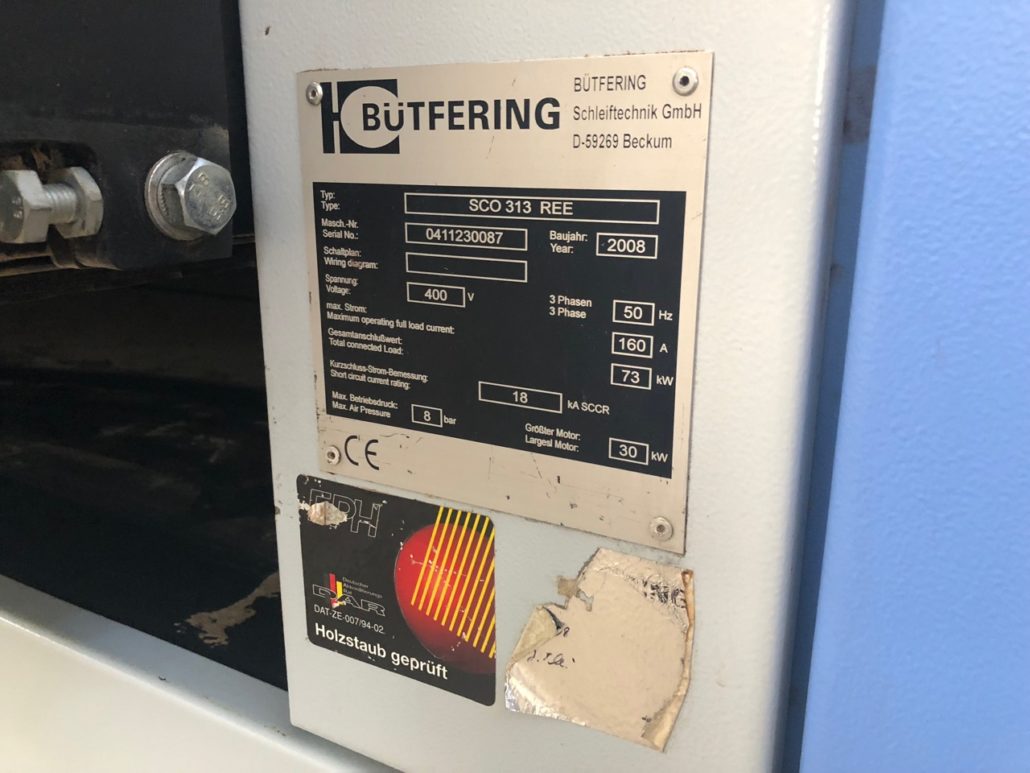

Maschinen-Nr.

0-411-23-0087

Schleifbreite

1350 mm

Arbeitshöhe

900 mm

Werkstückdicken

3-160 mm

Werkstückeinlaufhöhe (900 mm)

gleichbleibende Werkstückeinlaufhöhe durch Verstellung des Maschinenoberteils

Schleifbandantrieb mit elektronischer, verschleißloser Bremse

Sichere Werkstückführung

durch gummierte, federnd geführte Druckrollen vor und nach der Werkstückerkennung bzw. vor und nach dem Schleifaggregat.

WRC Werkstückerkennung (1350)

Werkstückabtastung

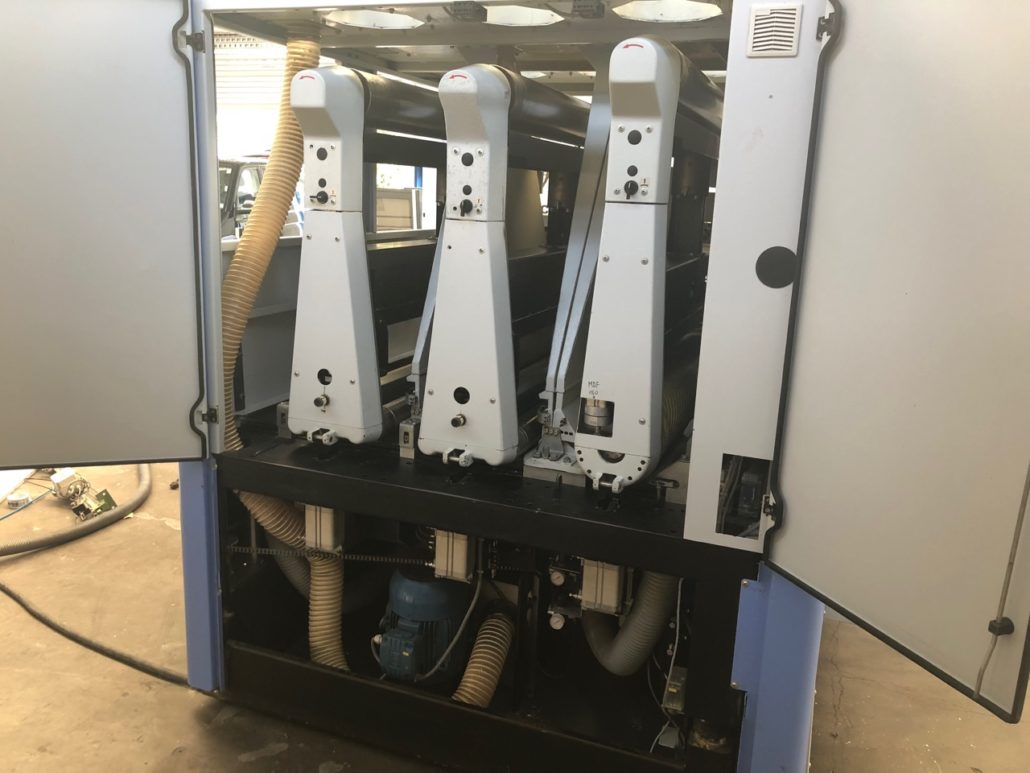

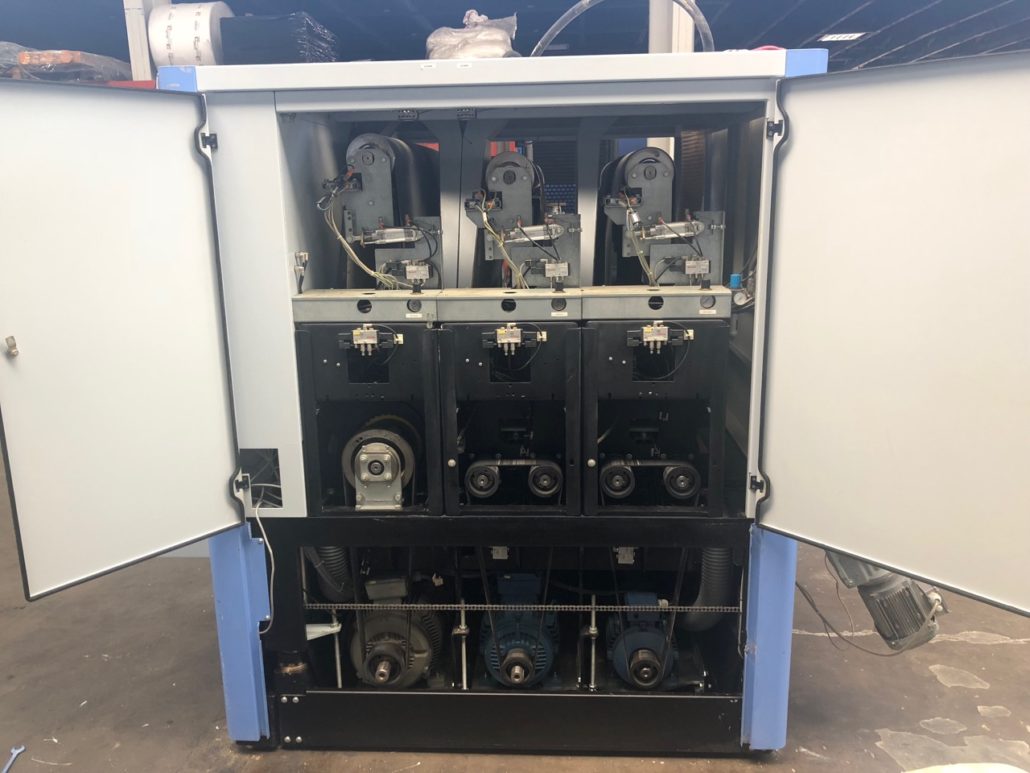

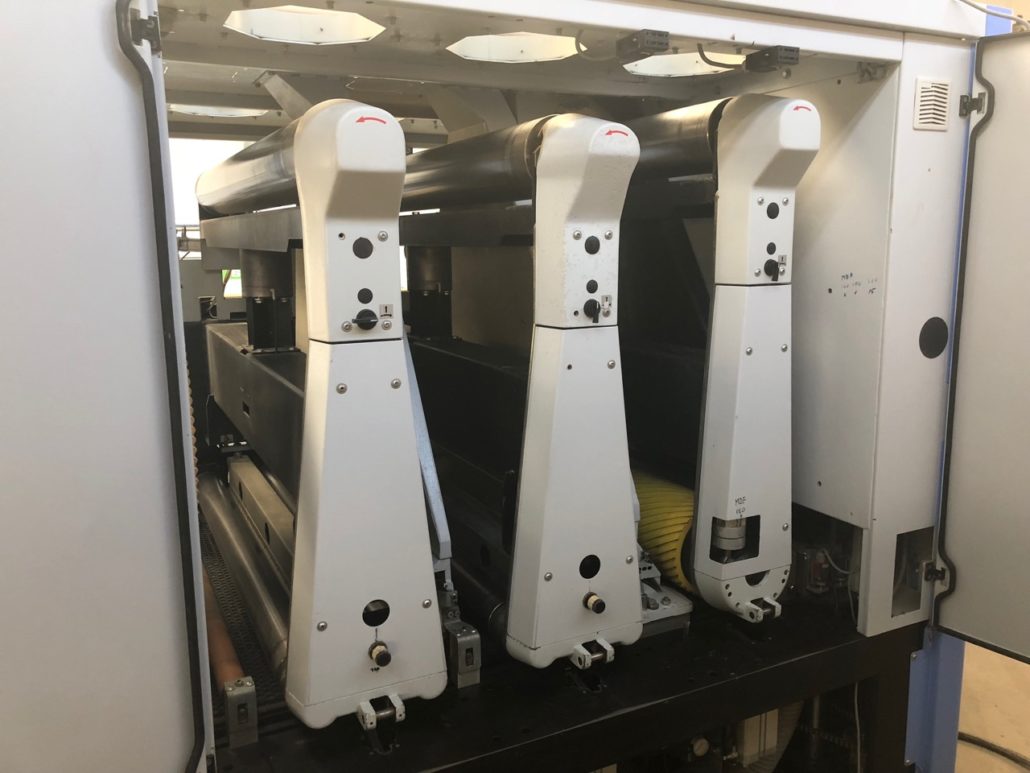

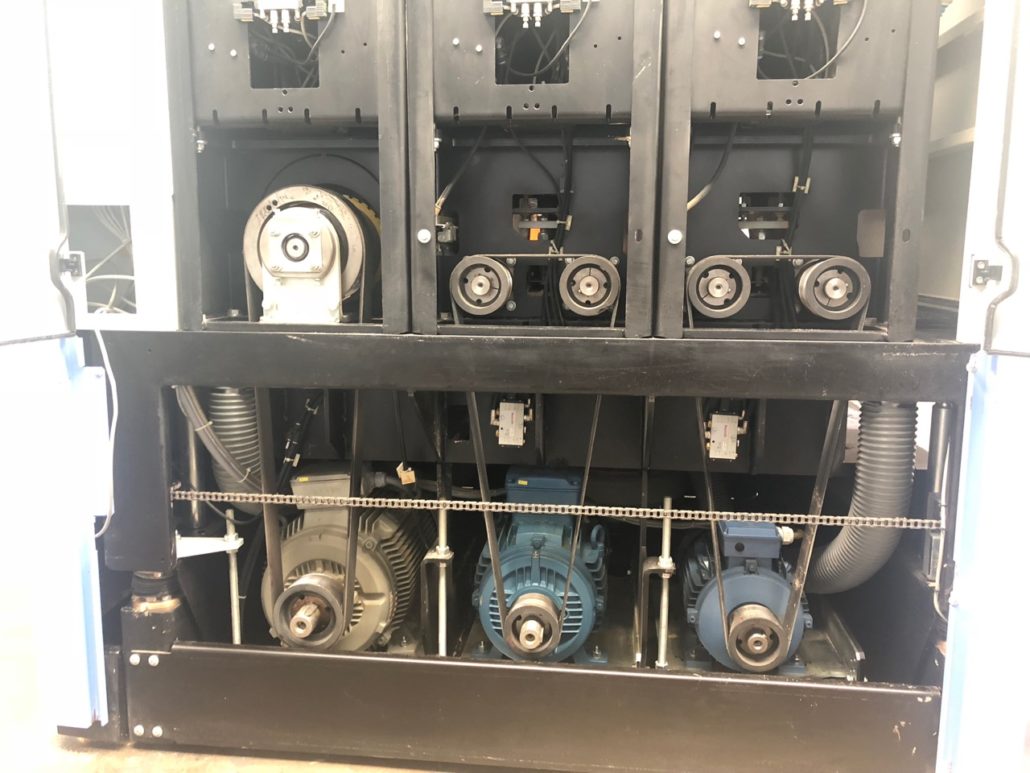

Schleifaggregate:

R-Aggregat (SCO) Kontaktwalzenaggregat

Motor 30 kW

Kontaktwalzenaggregat  mit Schleifband- Körnungsausgleich.

AZ – automatisch zustellende Kontaktwalze.

Durchmesser 240mm.

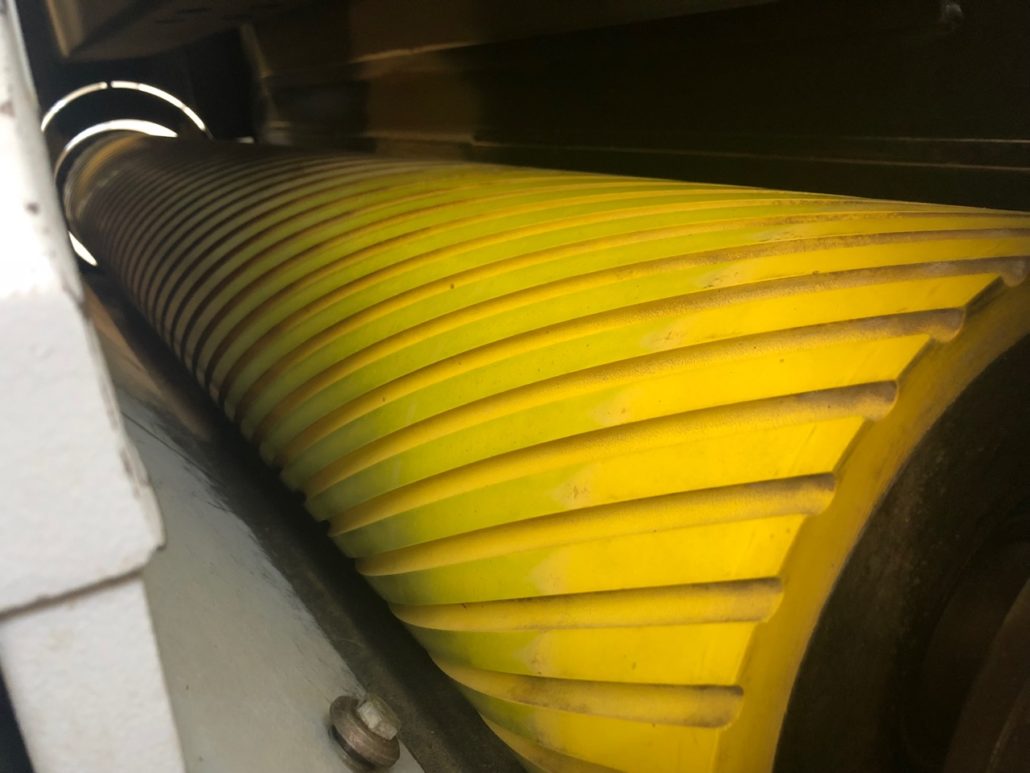

Gummierte Kontaktwalze 85 ° Shore. Schnittgeschwindigkeit 25 m/s.

Bandabblasvorrichtung.

AGV – Autom. Aggregatverriegelung

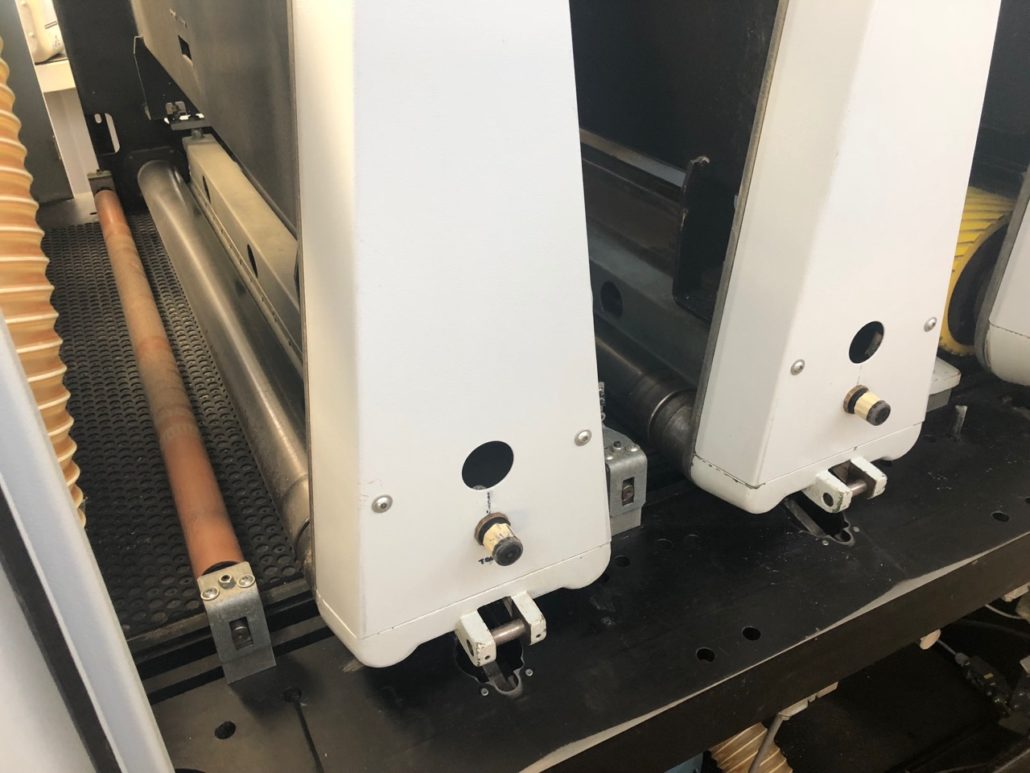

E-Aggregat (SCO) – Luftschleifschuh

Motor 18,5  kW

Schleifaggregat zur Aufnahme eines Druckschuhes. Werkstückgesteuert Schleifeinsatz 80 mm breit, Härte: 0,55. Schnittgeschwindigkeit 18 m/s.

Bandabblasvorrichtung.

AGV – Autom. Aggregatverriegelung

E-Aggregat (SCO) – Luftschleifschuh

STS – Motor 15  kW

Schleifaggregat zur Aufnahme eines Druckschuhes. Werkstückgesteuert Schleifeinsatz 80 mm breit, Härte: 0,55.

Stufenlos, frequenzgeregelte Schnittgeschwindigkeit 2 – 18 m/s. Bandabblasvorrichtung.

AGV – Autom. Aggregatverriegelung

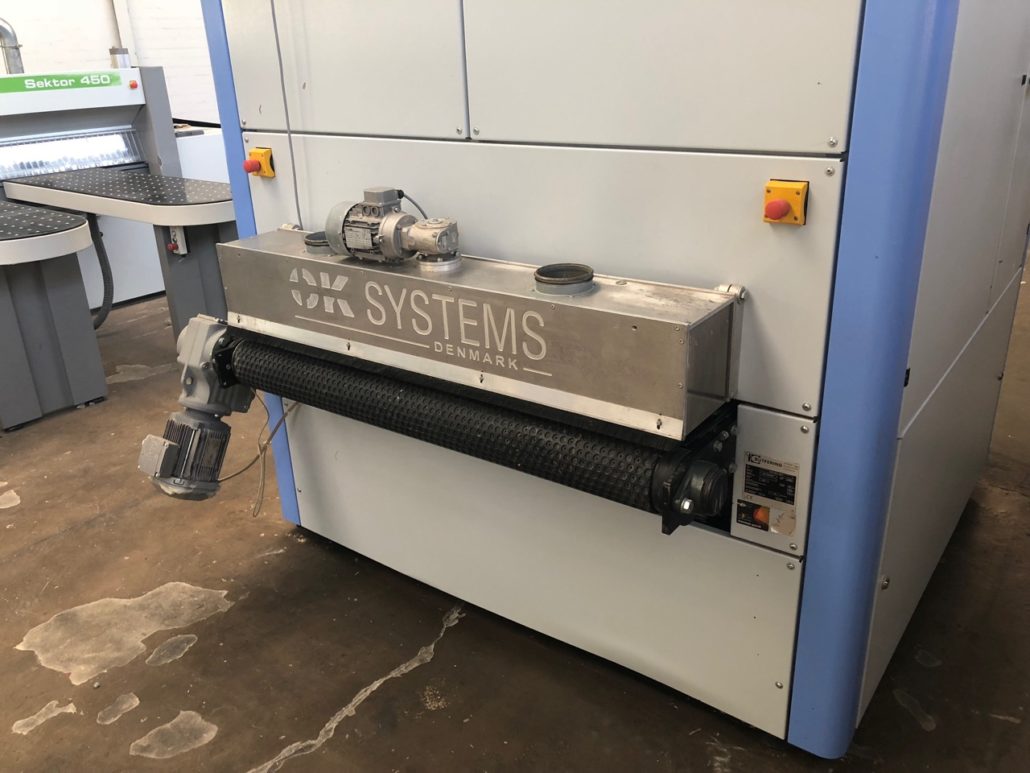

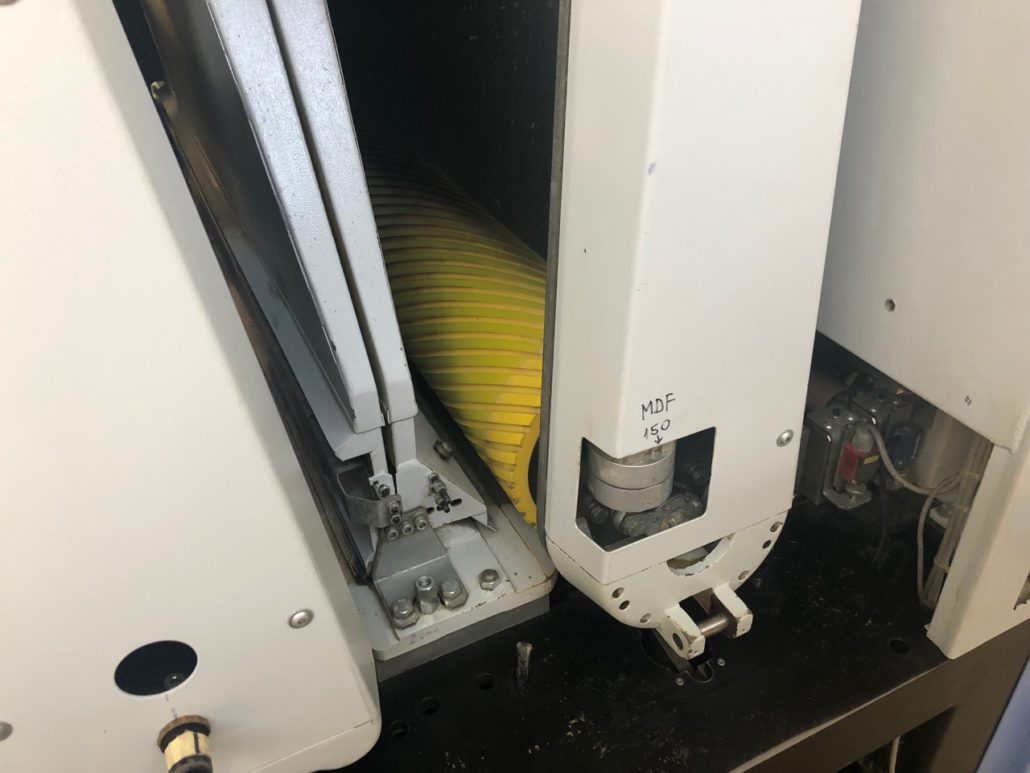

Werkstückreinigung

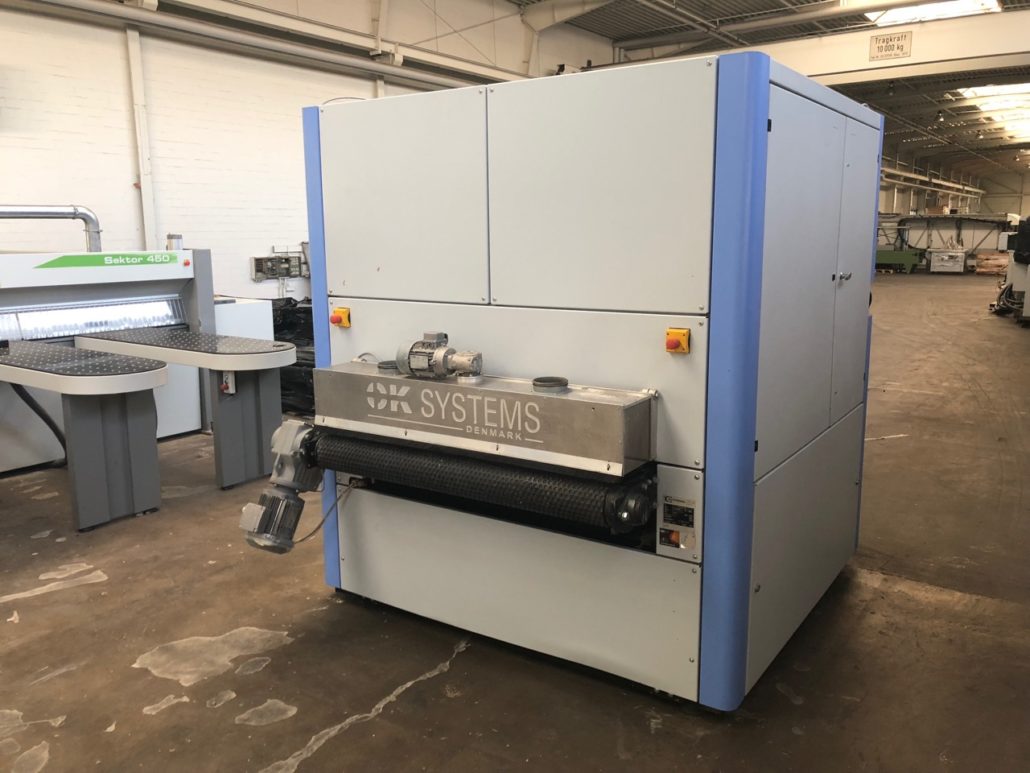

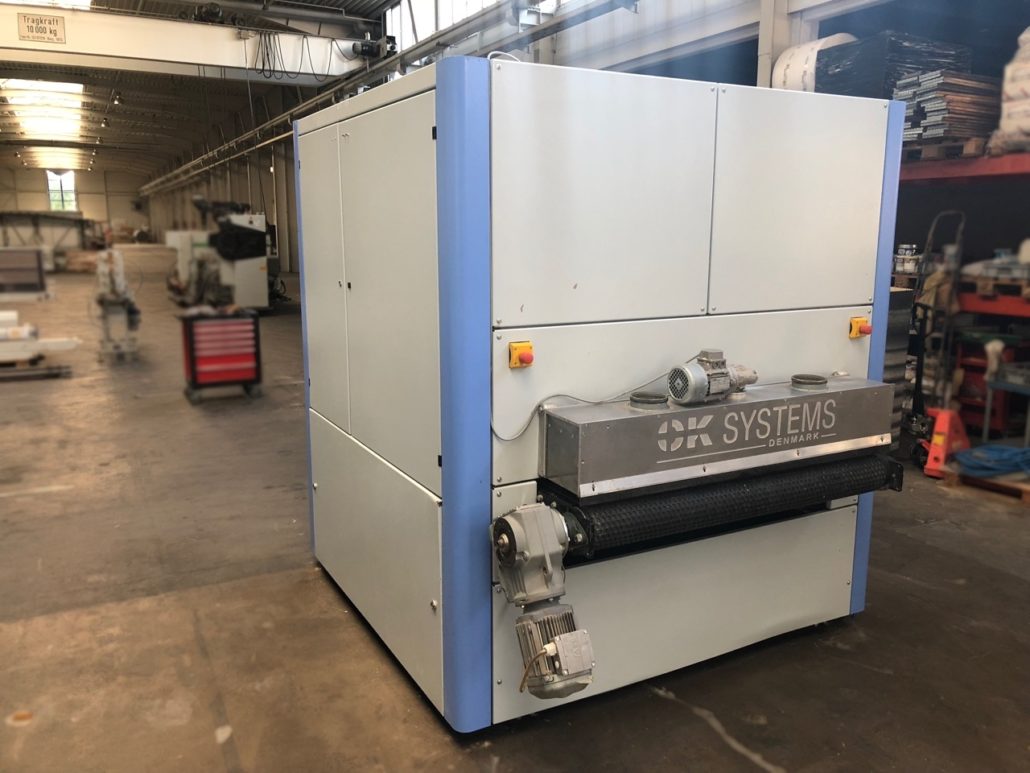

Entstaubungsanlage am Auslauf

Schleifbandabmessung

1370×2620 mm

Optische, berührungslose Schleifbandsteuerung

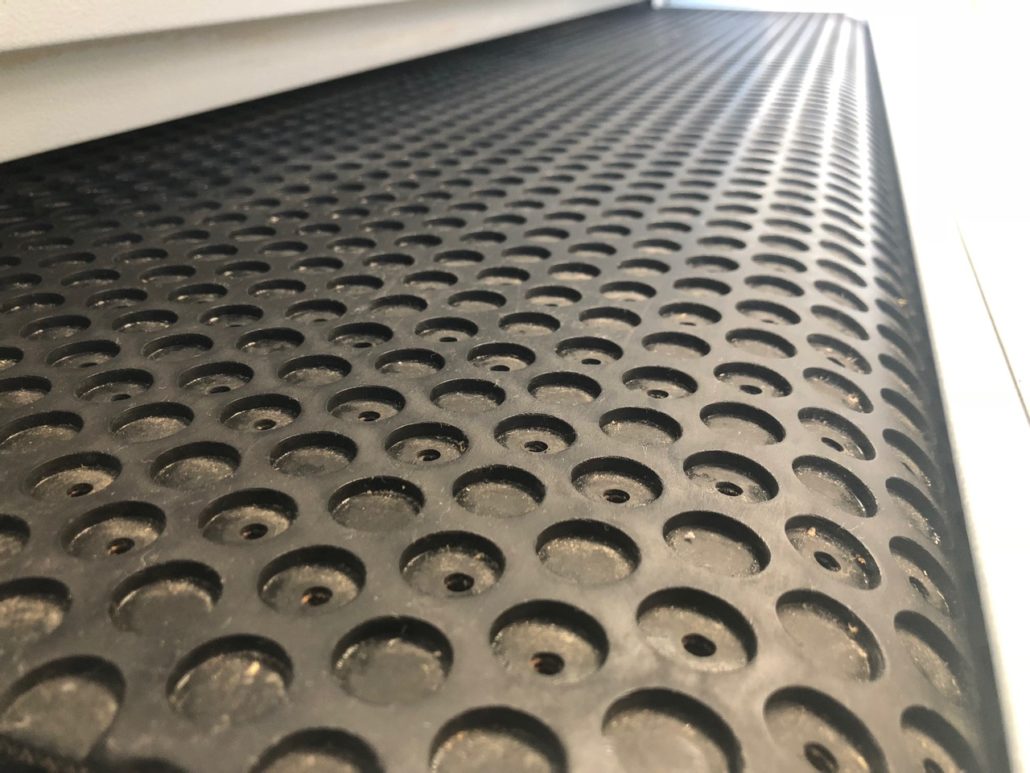

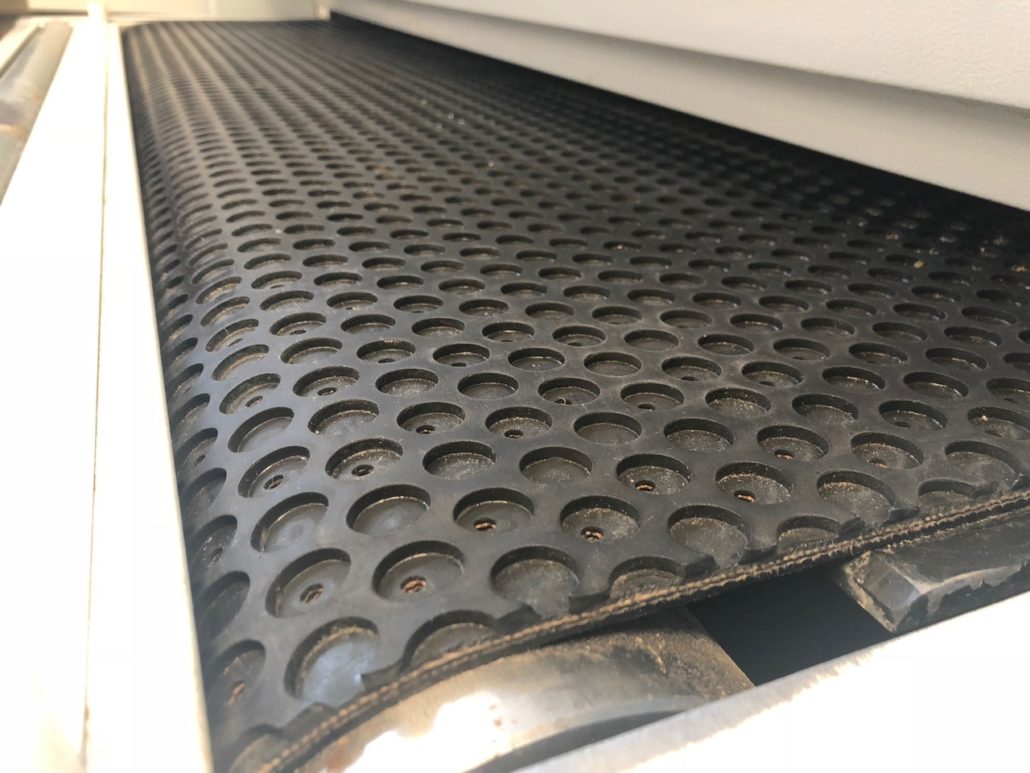

Transportband mit Vakuum  VAKI 3

Vakuum-Spannvorrichtung Vakuumgebläse in der Maschine integriert mit Ventilator 5,5 kW, 2000m3/h

Vorschubgeschwindigkeit

4 – 20 m/min

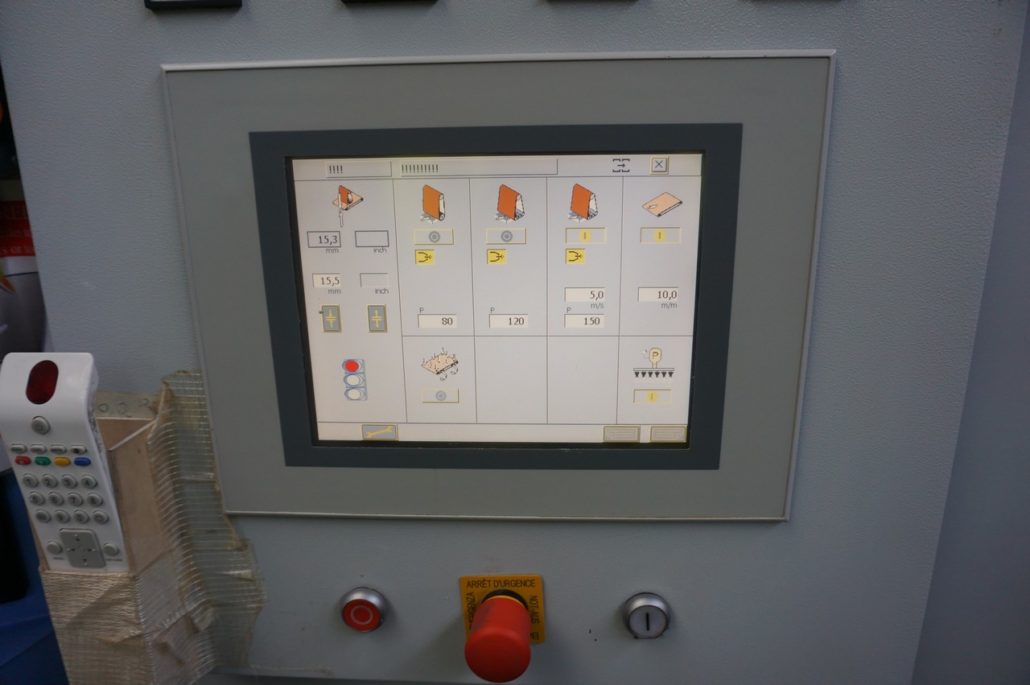

Maschinensteuerung

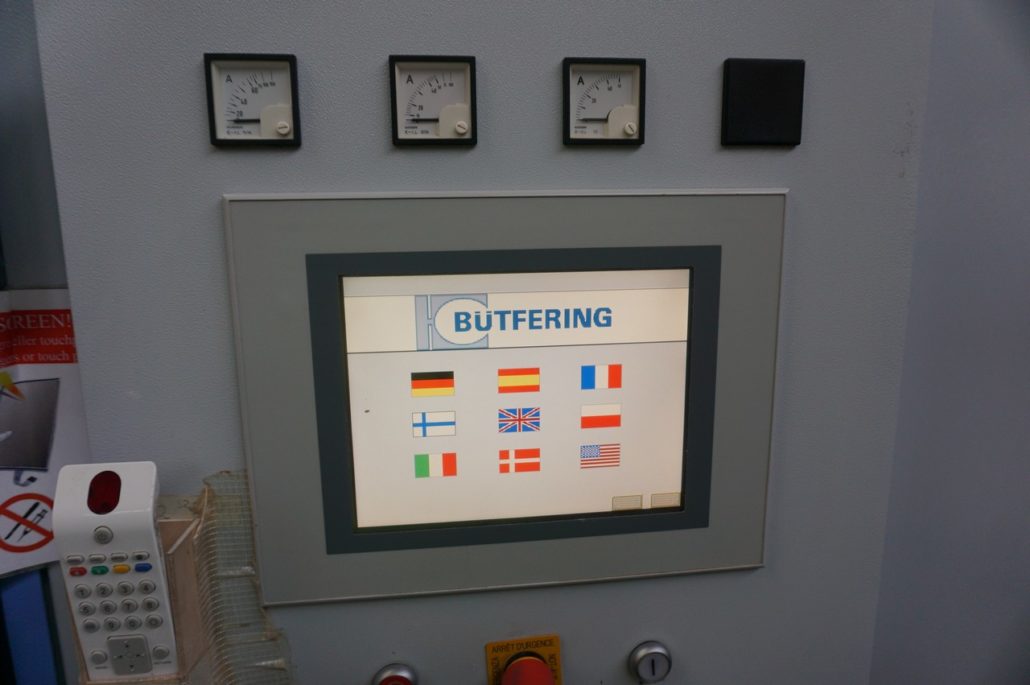

grafisch unterstützter 10,4 Zoll Farb- Touch- Screen TE 14 Terminal mit 600 Speicherplätzen (anstelle Terminal TE 11)

Betriebsspannung

400 V / 50 Hz

Gesamtanschlusswert ca.

73 kW

Gewicht

5100 kg

Standort

32683 Barntrup / Deutschland
